Самостоятельная замена термостата на ВАЗ 21099

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
5. Ослабьте крепление хомутов, удерживающих шланги.
6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены
Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Проверка и замена термостата автомобиля ВАЗ-2109

Если двигатель перегревается во время работы или медленно прогревается до рабочей температуры, нужно проверить термостат.

Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным.

После того как температура охлаждающей жидкости достигнет 87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить его работоспособность.

Отверните болты крепления защиты картера и снимите ее.

Отверните пробку расширительного бачка.

Самостоятельная замена термостата ВАЗ-2109

Как производится проверка и замена термостата ВАЗ-2109 (8 или 16 клапанов)? Данная процедура не очень сложна, и с ней справиться без особого труда даже не особо опытный автовладелец. Что надо сделать – описывается в настоящей статье.
Сам по себе термостат – это механический прибор, в основе работы которого лежат чисто физические принципы. Внутри у него располагается воск, чувствительный к температурным перепадам. Когда происходит нагрев ОЖ, вещество плавится и в результате открывается заслонка, пропускающая ее в систему охлаждения.

От ВАЗ-2109 до относительно новой Гранты, термостаты работают совершенно одинаково, и более того, они взаимозаменяемы. Правда, новые узлы несколько короче старых, но это никоим образом не мешает их устанавливать.

Часто от вышеназванной более современной модели ставят термостат, если печка «жарит» не слишком сильно.

Автомобильный термостат ВАЗ 2109: назначение, принцип работы, диагностика неисправностей

Автомобильный термостат это такое устройство, которое поддерживает наилучшую температуру для бесперебойной работы двигателя. Термостат располагается в системе охлаждения двигателя. Можно с ужасом представить, что будет с мотором, если термостат выйдет из строя. Разобраться в принципах действия и в диагностике неисправностей автомобильного термостата ВАЗ 2109 нам помогут специалисты.

Принцип работы термостата ВАЗ 2109.

Если система охлаждения двигателя ещё не нагрелась, то термостат ВАЗ 2109 перекрывает движение охлаждающей жидкости, которая стремится в радиатор. Жидкость движется по малому кругу. Если произойдет перегревание двигателя, то термостат действует иначе. Он открывается. Горячий антифриз попадает в радиатор и охлаждается.

Например, перегрев двигателя можно наблюдать в пробках. Когда автомобиль вырывается «на свободу», работа термостата помогает достигнуть требуемой температуры. Термостат ВАЗ 2109 это своеобразный открывающийся или закрывающийся клапан. Приводом в данном случае будет служить свойство вещества, которое расширяется при нагревании. Чаще всего используют медноцерезитовый порошок или спиртосодержащую жидкость.

Диагностика и симптомы неисправности термостата ВАЗ 2109.

Одной из неисправностей термостата ВАЗ 2109 является заклинивание в одном из положений: открытом, закрытом, полуоткрытом. Если условия будут неблагоприятными для работы двигателя, то при неисправном термостате он закипит.

Жидкости, используемые в системе охлаждения, имеют свой ресурс, окончание срока службы которого приводит к сбою в работе термостата ВАЗ 2109. Также причиной поломки может быть образующаяся накипь на устройстве.

Двигатель должен быть прогретым до рабочей температуры перед дальнейшей работой. Если этого не делать, то его ресурс сокращается, а расход топлива увеличивается.

Если термостат ВАЗ 2109 вышел из строя, то двигатель не сломается сию секунду. Но игнорирование неисправности термостата приведет к перегреванию двигателя с всевозможными последствиями.

Диагностируйте работу термостата ВАЗ 2109 при запуске двигателя. Радиатор должен потеплеть не ранее, чем температура покажет 60-70 градусов.

Прогрессом не стоит на месте, о чем свидетельствует повсеместное распространение автомобильных видеорегистраторов. Которые еще недавно являлись атрибутом индивидуальности. Теперь же продажа авторегистраторов способствует повышению уверенности на дороге, т.к. все события фиксируются и невиновного участника ДТП уже сложно будет обвинить в нарушении ПДД.

Как проводится проверка

Прежде всего, стоит указать, что на ВАЗ-2109 (с двигателем на 8 клапанов, как, впрочем, и на 16) для проверки сливать ОЖ не нужно. Процедура такова:

• заводят мотор;
• проверяют температуру нижнего патрубка, выходящего из радиатора.

В норме он должен оставаться холодным, поскольку жидкость циркулирует только по малому контуру. Нагрев его происходит постепенно. По мере того как ОЖ достигает температуры в пределах от 87 до 92 градусов и воск в термостате тает, открывается заслонка и начинает работать большой круг. Если этого не произошло, то термостат придется менять.

Перед тем как купить новый проверьте, действительно ли старый испорчен. Сделать это нетрудно, достаточно положить прибор в кастрюлю с водой (на тряпку) и нагреть ее до 87-90 градусов. Исправный прибор откроет основной клапан.

Как проверить термостат на ВАЗ 2115, 2114, 2113, 2109.

Здравствуйте. Если у Вас зимой машина очень долго прогревается или печка не греет, а может наоборот, летом машина постоянно перегревается и закипает? При наличии одного из этих симптомов, Вам следует проверить исправен ли термостат на вашем авто. Перед проверкой термостата, нужно понять как он работает.

Принцип работы термостата ВАЗ 2115, 2114, 2113, 2109.

Из чего же состоит термостат? Давайте посмотрим!

Термостат состоит из корпуса, перепускного клапана, основного клапана, термочувствительного элемента (находящегося, обычно, около основного клапана) и пружины.

Как работает термостат на ВАЗ 2115, 2114, 2113, 2109.

На не прогретой машине клапан термостата находится в закрытом состоянии, как на фото. При этом охлаждающая жидкость ходит по малому кругу, как на фото ниже.

Когда машина прогревается до рабочей температуры (87-90 градусов) потихоньку начинает нагреваться термочувствительный элемент, в следствии чего, пружинка сжимается, основной клапан открывается и жидкость идёт по большому кругу.

Как понять, что термостат ВАЗ 2115, 2114, 2113, 2109 неисправен?

Есть две причины по которым можно понять, что термостат на ВАЗ 2115, 2114, 2113, 2109 неисправен:

1. Машина не прогревается.
2. Машина перегревается, кипит.

Так же есть два способа проверить термостат:

• Проверить снятый термостат на работоспособность.
• Проверить термостат не снимая с машины.

Давайте остановимся подробней на каждом из вариантов.

Как проверить снятый термостат ВАЗ 2115, 2114, 2113, 2109 на работоспособность?

По идее всё просто. Берём кастрюлю с холодной водой, термометр минимум до ста градусов и термостат. Ставим всё это на плитку греться и ждём… Ждём пока температура воды не станет равной 85 градусам, в этот момент начинаем смотреть на основной клапан термостата. При температуре 87 градусов он должен открыться. Если же он не открывается или открылся раньше — значит термостат неисправен.

Как проверить термостат ВАЗ 2115, 2114, 2113, 2109 не снимая с машины?

Обязательное условие в таком случае — машина должна быть холодной. После запуска двигателя, руками обхватите нижний патрубок идущий от радиатора. Пока температура не достигнет 80 градусов он должен быть полностью холодный. При достижении 85 градусов трубка должна начать потихоньку греться. И при достижении 90 градусов должна начаться полноценная циркуляция горячей охлаждающей жидкости (т.е. клапан полностью открыт). Нижняя трубка при этом должна быть горячей.

Бывает такое, что сразу после запуска двигателя, когда он прогрелся ещё только на 50 градусов, по нижней трубке начинает идти тёплая жидкость. Такого быть тоже не должно. Это означает, что клапан постоянно открыт.

Надеюсь моя статья помогла Вам решить Вашу проблему. Если сеть вопросы, оставляйте их в комментариях и я обязательно на них отвечу.

Демонтаж

Если возникла необходимость снять термостат, то без слива ОЖ обойтись не удастся. Некоторые умельцы утверждают, будто у них получалось избежать вышеназванной процедуры, но на поверку оказывается, что такой вариант требует гораздо больше трудозатрат и все равно приводит к потере 3-х из 5 литров жидкости. Потому лучше не мучится и сделать все, как положено. Для этого откручивают пробку, расположенную в нижней части радиатора, и сливают ОЖ в подходящую тару. Затем:

• снимают воздушный фильтр;
• ослабляют хомуты удерживающие шланги;
• отключают массу от термостата;
• раскручивают гайку и шпильку удерживающие прибор.

Установка нового термостата

Перед тем как поставить работающее устройство, надо очистить от грязи и ржавчины место его расположения. На обезжиренную поверхность накладывают тонким равномерным слоем любой нейтральный герметик. Следует подождать по крайней мере 10 минут для того, чтобы он слегка подсох. После этого устанавливается новый узел.

Под конец остается только залить в систему необходимое количество охлаждающей жидкости, следя за тем, чтобы не образовывались воздушные пробки.

Чтобы убедиться, что все функционирует в штатном режиме, требуется завести силовую установку и осмотреть все соединения на предмет протечек. При обнаружении последние ликвидируются путем затягивания крепежных хомутов.

В подавляющем большинстве случаев после замены старого термостата все неприятные симптомы пропадают на долгое время.

На нижеприведенном видео процесс замены подробно показан:

Как заменить термостат на машине ВАЗ-2109 с 8 или 16 клапанным двигателем?

Данная операция не должна вызвать сложности, и с ней должен справить любой авто владелец не зависимо от его опыты в сфере ремонта авто. Какие действия надо выполнить – описано в данной статье.
Термостат представляет механический узел, его работа основана на физических правилах. Внутри него находиться воск, который чувствителен к перепадам темперы. При нагреве охлаждающей жидкости воск плавится и открывается заслонка, пропускающая ОЖ в систему, где она охлаждается.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

От ВАЗ-2109 до современной модели Гранты, термостаты выполняют свою функцию придерживаясь одного принципа, и они взаимозаменяемы между собой. Новый узел имеет меньший размер, чем старые моделях ВАЗ, данный факт не помешает установить деталь со старой модели ВАЗ.

Чтобы печка лучше грела, для этой цели ставят термостат, от новой модели ВАЗ.

Замена термостата на Ваз 2109

Для снятия и установки термостата Ваз 2109 с карбюраторным двигателем необходимо слить охлаждающую жидкость с системы охлаждения, на рисунке ниже показана как можно слить охлаждающую жидкость:

1 — пробка сливного отверстия радиатора, 2 — термостат, 3 — шланг к подводящей трубе насоса, 4 — шланг к расширительному бачку, 5 — нижний шланг радиатора (отводящий)

Перед тем, как снять термостат с Ваз 2109 его следует проверить — это делается в случае, если двигатель перегревается во время работы или медленно прогревается до рабочей температуры. Для проверки термостата на автомобиле Ваз 2109 запустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным. После того как температура охлаждающей жидкости достигнет 87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить его работоспособность.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

Замена термостата Ваз 2109 с карбюратором

Отверните болты крепления защиты картера и снимите ее

Отверните пробку расширительного бачка

Отверните пробку сливного отверстия блока цилиндров и слейте охлаждающую жидкость из блока цилиндров

Отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора

Ослабьте затяжку хомутов

Отсоедините три шланга от корпуса термостата

Ослабьте затяжку хомута и снимите термостат Ваз 2109 со шлангом. Затем отсоедините короткий шланг от термостата

Симптомы неисправности термостата на ваз 2109

На корректную работу термостата указывает:

• необходимость долгого периода времени, для работы мотора на нужной рабочей температуре;
• быстрый перегрев двигателя;
• на повышенную температуру охлаждающей жидкости.

По причине превышения температурных норм, обычно, приходится выполнять ремонт ДВС. Чтоб избежать этого фактора, следует в короткие сроки выполнить замену термостата.

Диагностика термостата

Следует уточнить информацию, что на ВАЗ-2109 с любой модификацией двигателя, при проверке не надо сливать охлаждающую жидкость из системы охлаждения.
Данная операция выполняется по следующему алгоритму:

1. запускается двигатель;
2. выполняется проверка температуры на нижнем патрубке, который выходит из радиатора.

При правильной работе системы он должен быть холодным, так как ОЖ должна выполнять циркуляцию только по малому контуру. Нагрев охлаждающей жидкости происходит со временем. При достижении ОЖ температуры в пределах от 87 до 92 градусов происходит таяние воск внутри термостата, и происходит открытие заслонки, в результате жидкость начинает циркулировать по большому кругу. Если этого не происходит, то термостат функционирует не корректно и его следует заменить на исправный.

Внимание! Чтоб убедиться что термостат действительно нерабочий, его следует опустить с использованием тряпки в воду, температура которой составляет от 87 до 90 градусов. У исправного узла основной клапан будет находиться в открытом состоянии.

Проверка термостата Ваз 2109

Термостат автомобиля Ваз 2109 предназначен для поддержания температуры охлаждающей жидкости на уровне рабочей температуры 90 градусов.Термостат содержит термоэлемент, который срабатывает при температуре 87 градусов. Термостат Ваз 2109 регулирует циркуляцию охлаждающей жидкости системы охлаждения; как известно система охлаждения состоит из двух контуров: малый круг охлаждения и большой круг охлаждения. Малый круг — циркуляция охлаждающей жидкости осуществляется в обход радиатора системы охлаждения: помпа гоняет охлаждающую жидкость только через головку блока цилиндров. Большой круг — когда помимо циркуляции через блок цилиндров двигателя, жидкость циркулирует через радиатор системы охлаждения.

Принцип работы термостата Ваз 2109

Другими словами, задача термостата Ваз 2109 — температура тосола меньше 87 градусов, большой круг охлаждения закрыт; температура тосола 87 градусов и более, большой круг охлаждения открывается. Большой круг охлаждения предназначен для исключения перегрева двигателя, когда термостат открыт, тосол циркулирует через радиатор и охлаждается.

Система охлаждения Ваз 2109

А как же проверить исправность термостата? Если Ваз 2109 перегревается, либо наоборот слишком долго греется, то проверка термостата обязательна. Основные неисправности термостата Ваз 2109 такие: 1) Циркуляция тосола только по малому кругу.То есть термостат не открывается и не пускает тосол на большой круг охлаждения. Как следствие двигатель перегревается. 2)Циркуляция тосола по большому кругу охлаждения постоянно. То есть термостат постоянно открыт и тосол циркулирует всегда и по большому и по малому кругу одновременно. Двигатель Ваз 2109 в таком случае греется долго и не прогревается до рабочей температуры. 1) Если двигатель Ваз 2109 перегревается то проверка термостата проводится следующим образом. Прогреваем двигатель Ваз 2109 до температуры 90 градусов и открываем капот. Трогаем шланги радиатора системы охлаждения: шланг от двигателя к радиатору должен быть горячий, шланг от радиатора к термостату также должен быть горячий.

Как снять термостат на ваз 2109

При необходимости снятия термостат, необходимо слить охлаждающую жидкость. Есть группа автолюбителей утверждающих, что могут избежать вышеназванный процесс, но по факту получатся, что данный способ требует гораздо больших физических сил и приводит к убыванию 3-х до 5 литров ОЖ. Поэтому лучше не придумывать свой метод и выполнить все по инструкции. Для выполнения данной операции откручивается пробка, находящаяся в нижней части радиатора, и сливается охлаждающая жидкость, в подходящую по литражу и размерам тару.

1. демонтируют воздушный фильтр;
2. ослабляется хомуты, выполняющий функцию удержания шланга;
3. отключается масса от термостата;
4. раскручиваются гайка и шпилька, которая удерживает узел.

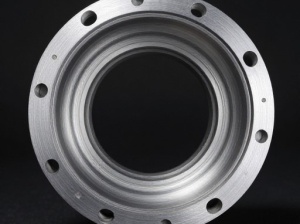

Установка термостата на ваз 2109

Установка термостата, это не сложный процесс который может выполнить даже новичок. Но есть некоторые нюансы которые важно знать.

1. Перед монтажом исправного устройства, следует выполнить очистку от загрязнения и ржавчины место, где данный прибор будет располагаться.
2. На поверхность, которая была обезжирена, надо выполнить наложение тонкого равномерного слоя нейтрального герметика. Главное условие, чтоб не происходила химическая реакция с ОЖ.
3. После нанесения герметика надо выдержать промежуток времени равный 10 минутам, чтобы произошло подсыхание герметика.
4. После данной процедуры можно выполнять установку нового узла.
5. Когда монтаж термостата выполнен выполняют заливание в систему необходимое количество охлаждающей жидкости, следя при этом, чтобы не возникла воздушная пробка.
6. Для проверки, функционирования штатного режима, выполняют запуск двигателя и осматривают все места на наличие потёков жидкости.
7. При выявлении потёков жидкости, выполняют работы по ликвидации с помощью затяжки крепёжных хомутов.
8. В большинстве ситуаций после замены старого термостата на новый, все неприятные симптомы связанные с неисправностью узла термостата уходят на делительный период времени.
