Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.
В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.
Что следует учитывать при замене торпеды на Ваз 2110
Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:
- Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
- Просто придать, так сказать, дорогой вид автомобилю.
- Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.
В любом случае можно получить максимально полезный эффект от такой затеи.
Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.
Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.
После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.
Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:
- Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
- Пластик с деревянными, или кожаными вставками.
Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

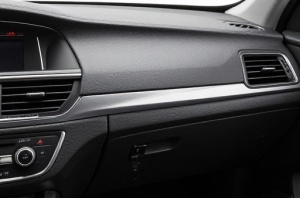

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет
Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:
- Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
- Далее снимаем крышки с обеих сторон.
- Снимаем заглушку возле ручника.
- Откручиваем шурупы слева и справа центрального тоннеля.
- Откручиваем саморезы сзади центрального тоннеля.

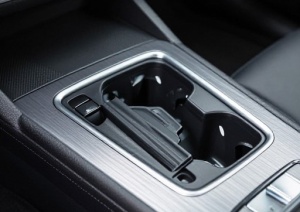

- Снятие пластика центрального тоннеля.
- Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
- Снимаем чехол ручки кпп.
- Гаечным ключом откручиваем воздуховод обогрева салона.
- Снятие воздуховода.
- Откручиваем крепления центральной панели спереди.
- Откручиваем крепления центральной панели сзади.
- Окончательно снимаем панель.
- Свинчиваем саморезы бардачка.
- Осуществляем снятие бардачка.
- Отсоединяем провода подсветки бардачка.
- Откручиваем шурупы внутри пространства на месте бардачка.
- Откручиваем оставшиеся саморезы по сторонам торпеды.
- Откручиваем болты торпеды следующим образом как на фото.
- Снятие воздуховода.
- Откручиваем гайку на торпеде под воздуховодом.
- Спускаем торпеду со шпилек.
- Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.
Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.
Лада 2112 Dvin4ik › Бортжурнал › Снятие торпеды ваз 2110 2111 2112.
ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ
Доброго времени суток! Долго не мог выложить материал по личным причинам) Но время это настало иии) Поехали, К сожаление часть материала была утеряна безвозвратно, поэтому на фото общий вид, кроме танеля КПП!, тоже посеял фотки =((( И так поехали) Разбирал панель сам в первые в одну маску) Сам опирался в мануалы по разборке) Не всё там написано хочу сказать. А если и написано то многое усложняет работу в целом. Поэтому по возможности оперитесь на мой отчет. Самым сложным было снять торпеду! Что нам для этого понадобится: Головка на 10 желательно с маленькой трещоткой! Головка на 24 (торцевой) или трещотка с удлинителем! Крестовая отвертка! Плоская отвертка! Хорошо заточенная! Для тех кто боится разобрать и не собрать разъемы как надо Лейкопластырь и Маркер! Коробочка желательна для болтов винтов и т д. Плоскогубцы! Ножницы!
Для начала снимаем танель КПП иначе снятие торпеды превратится в головоломку. Снять танель КПП просто. По бокам раскручиваем болты крепления ( сложности возникнут с болтами рядом с сидениями, лезим под седло или ищем способ подобраться к болтам) Снимаем крышку у ручника, если не понятно о чем это я, опустите ручник и крышка окажется прямо под кулаком. Там откручиваем болт. + Снимаем чехол рычага КПП выкручиваем 3 болта + Вынимаем кнопки свеклоподъемников и прочих опций тонеля. Беремся за пепельницу задних пассажиров (тонель) и подымаем крышку танеля на верх и небольшими рывками тянем её в сторону заднего дивана. Получив доступ к нижней части тонеля откручиваем все болты крепящие его к полу. ТОНЕЛЬ СНЯТ!
Снимаем с торпеды все воздушные дефлекторы Снимаем решетку воздухана с верху (рядом у многих находятся пищалки) Не ковыряйте её со всех сторон! она крепится по узким краям находим там отверстие вставляем точеную отвертку и вынимаем решетку. Под решеткой выкручиваем болт на 10 головкой с удлинителем (с обоих сторон торпды) выкрутили со шпилькой ? Я вас поздравляю вы такой же неудачник как и я. Снимаем панель рулевого конеса ( ту что над и под замком зажигания. Снимаем бордачек ( лезем под него если не можем нащупать 2 болта и откручиваем) придерживайте его или свалится оборвав провода лампы. Отсоединяя провода НЕ УВЕРЕНЫ СМАТЫВАЕМ В ЛЕЙКОПЛАСТЫРЬ! И ПИШЕМ ЧЁ К ЧЕМУ! И КУДА! Сняв бордачек видем с верху болт крепление торпеды + скручиваем. Скручиваем саморез + ближе к двери в самом низу у бордачка. Снимаем крышку монтажного блока по аналогии с бордачком. Откручиваем (монтажный блок с предохранителями) 1 болт на крышке + По аналогии с бордачком в монтажном блоке ближе к правой его части видим саморез + ( придется наклонится что бы увидеть его) Снимаем защитные панели под ногами пассажира и водителя с каждой стороны по 2 болта + С обоих ( пассажирской и водительской) под снятыми крышками ближе к концоли видим саморезы, с водительской стороны к ним посажена масса! Или скручиваем с массой или скручиваем по аналогии с пассажирской стороной. К чему я это говорю? Есть небольшие различия в торпедах. Скорее всего вы будите сидеть после всех манипуляций на водительском сидении =) Посмотрите рядом с рычажком открытия капота будет саморез +, скручиваем. Снимаем спидометр. Снимаем 4 болта маски спидометра 2 верх 2 низ Снимаем спидометр открутив по его бокам 2 болта + Помечаем лейкопластырем если есть не уверенность в обратной сборке.
Ну вот и всё можно покурить =) Не курите ? Тогда продолжаем)
Снимаем всю электронику с консоли. Не забываем про датчик эмобилайзера! У кого не работает он или отключен, отрезаем его, если нет желания заместо него поставить кнобку запуска можете примотать его обратно, или для понта поставить его. Проводов там не много, 2 помоем. Так же не забываем о корректоре фар. Как правило возникают проблемы только с выдергиванием магнитолы, работаем точеной отверткой, желательно иметь одноразовые сьемники. Всё кроме магнитолы снимается достаточно легко. Незабываем пометить все разьемы если не уверенны! Снимаем на руле крышку клаксоны (((гудыпсы) фафаколки) бибикалки) откавыряв пластиковую накладку LADA ключом на 24 ГОЛОВКОЙ или торцом откручиваем гайку крепления руля. Помечаем шлицевое соединение маркером для того что бы поставить потом руль в верном положении, и резкими движениями в лева в право вырываем руль. Отпускаем рычаг положения рулевого колеса. Отсоединяем накладки на стойки ( с лева и с права ) Для тех кто не понял о чем я это те накладки на которых часто стоят пищалки или рядом с ними, кстати вы не забыли их отсоединить ? =) Так как многие из нас неудачники которые выкрутили верхние болты вместе со шпильками торпеда или на вас уже грохнулась или вам надо её немножко потянуть на верх и на себя, она полностью не выйдет! Не тяните дальше! Берем хороший фонарик и смотрим за отодвинутую панель со стороны водителю. Берем хорошие ножницы и отрезаем все жгуты которые крепят связки проводов, всё что можно отсоединить, отсоединяем и помечаем и помечаем. Панель всё ещё не выходит? Смотрите внимательнее не всё отсоединили, не все жгуты отрезали. В процессе отсоединения проводов панель будит больше отходить. Снимая панель лучше сразу отсоедините ёлочку от печки или от панели, в противном случае отпадет придется подымать) Для чего бы вы её не снимали! ДАМ СОВЕТ ПРОКЛЕЙТЕ ПАНЕЛЬ! Заделайте все щели в туннелях воздуханов и доработайте ёлочку!( информация в следующем посте) и поставе хоть самую плохую но шумку щита салона и двигателя. Убейте сразу 2х или 3х зайцев за 1 подход! Вот и всё панель снята! Жесть …
Как одеть панель ? В обратной последовательности! Но есть особенности подробности в следующем посту! (Пост выше)
Будет полезно: Диагностика трансмиссии: механическая кпп и коробка-автомат
ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ
Установка торпеды на Ваз 2110 – пошаговая инструкция
Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:
- Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
- Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
- С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
- Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
- Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.
Доработка улучшение и тюнинг торпедо на Ваз 2110
Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:
- Снимаем приборку, как это сделать я уже вам рассказал ранее
- Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
- Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
- В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
- Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
- Далее обшиваем приборную панель шумкой.
- Устанавливаем торпеду обратно.
Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.
Lada 2112 “ИраFastBack” › Logbook › Каникулы.Часть 5.Снятие и шумоизоляция передней панели ВАЗ 2112
Снова всем шалоооом)
Как только с подкраской кузова было покончено (СЛАВА БОГАМ), я добрался и до глобальных переделок в салоне. Сколько себя помню,самым адовым кошмаром
для меня было — это снятие передней панели абсолютно на любых автомобилях.Прям если снимал — значит есть у тебя яйца чувак…Именно так мальчик становиться мужчиной, именно так проверяется характер, именно так закаляются нервные клетки)))
Зачем вообще ее снимать и есть ли в этом смысл?Работа не из простых
Отвечаю : — да есть!Есть, да еще какой!Чуть подробнее напишу в конце! Вот уж за, что я не люблю тазы — так это за их мерзкие салоны.Даже не столько за сам салон сколько за шумы, скрипы и дребезги…Салон собран на соплях.При езде по нашим дорогам весь пластик расшатывается и салон начинает держаться на соплях и с божьей помощью.А на старых машинах, видавшие уже жизнь и эти дороги с божьей помощью на старых высохших соплях. Меня всегда напрягали посторонние звуки в авто, дребезг, лязг.Вот так едешь с товарищами или с девушкой в машине — такой грохот стоит, будто едем на телеге в упряжке.я терпел.Но когда глаз стал дергаться, а волосы поседели, я понял что я готов. Я прекрасно понимал что иномаркой она никогда не будет что с ней не делай…Но! Цель вообще всего этого в том, что бы собрать ОЧЕНЬ НЕ ДУРСТВЕННЫЙ ТАЗ, в котором бы было ПРИЯТНО находиться, что бы она не выглядела как развалюха и вообще ярко демонстрировала что даже Лада — может быть вполне приятной машинкой, если к ней приложить руки, хотел собрать красивую, продуманную и скомпанованную машину, собрать для нее все лучшее что бы я мог, что бы
ОНА НРАВИЛАСЬ МНЕ И МОИМ ПАССАЖИРАМ
…
У меня салон был уже наполовину раскинут.Дело за малым…за храбростью…Я и представления не имел, что меня может там ждать…Тараканы,6 килограмм проводов, штекеров, скруток…Труп.
