Подключение розетки фаркопа Шевроле Нива: схема подключения прицепа распиновка, как подключить своими руками

Шевроле Нива является одним из самых популярных отечественных автотранспортных средств. Этому в немалой мере способствуют ее эксплуатационные качества. Машина характеризуется как выносливая, а, значит, вполне предусмотрена установка фаркопа. Однако с этим могут возникнуть некоторые сложности.

Нива Шевроле

Дело в том, что это устройство является специализированным. Применяться оно должно в основном для буксировки не слишком тяжелых прицепов. Такой конструктивный «гаджет» особенно актуален в летний сезон. Но подобный автомобиль с прицепом представляет повышенные требования к своему передвижению. Поэтому к выбору фаркопа, предназначенного на шевроле ниву, нужно подойти очень ответственно — для этой марки машин он должен иметь соответствующие стандарты.

Монтаж фаркопа своими руками

В базовом наборе есть все необходимое, поэтому ничего дополнительно покупать не нужно.

Перед началом установки фаркопа следует машину поставить так, чтобы иметь доступ к ее нижней части. Также позаботьтесь о хорошем освещении, чтобы видеть все отверстия для креплений. Далее нужно выполнить следующие действия:

очистите место крепления от грязи и снимите заводской скотч;
все элементы, предназначенные для крепления, нужно смазать графитовой смазкой;
в предварительно подготовленные отверстия осторожно вставьте болты и туго закрутите гайки для того, чтобы хорошо зафиксировать фаркоп. Сначала к лонжерону крепится поперечная рейка, а потом продольная;
в последнюю очередь устанавливаем съемный шар.

Монтаж

Тягово-прицепное устройство продается в комплектации, которая состоит из самого фаркопа, розетки, проводов, колпака на шар, специальных гаек и винтов (по 3 штуки), 6 болтов, 6 пружинных шайб и 6 обычных, графитовой смазки.
Перед началом установки фаркопа следует машину поставить так, чтобы иметь доступ к ее нижней части. Также позаботьтесь о хорошем освещении, чтобы видеть все отверстия для креплений. Далее нужно выполнить следующие действия:

очистите место крепления от грязи и снимите заводской скотч;
все элементы, предназначенные для крепления, нужно смазать графитовой смазкой;
в предварительно подготовленные отверстия осторожно вставьте болты и туго закрутите гайки для того, чтобы хорошо зафиксировать фаркоп. Сначала к лонжерону крепится поперечная рейка, а потом продольная;
в последнюю очередь устанавливаем съемный шар.

Среди автовладельцев автомобиля Нива Шевроле установка такого дополнительного компонента как фаркоп или как его еще называют прицепное устройство, является очень распространённым, так как заводом изготовителем данный автомобиль данной опцией не укомплектовывается, а зачастую требуется наличие дополнительного места для перевозки различных грузов.

Поэтому установка фаркопа на Ниву Шевроле осуществляется самостоятельно. Не многие знают, что данный элемент служит не только как устройство, при помощи которого к машине крепится прицеп, но и в качестве защиты бампера и выпускной системы, от нежелательного контакта с землей. Это обусловлено тем, что автомобиль зачастую используется по бездорожью.

Установив фаркоп на Ниву Шевроле, автомобилист получает возможность транспортировать прицепы и другие транспортные средства. Завод-производитель данной модели подразумевает внесение в конструкцию автомобиля подобных доработок, поэтому оснащает машину штатными местами для закрепления ТСУ. Установка тягового сцепного устройства, имеет некоторые нюансы.

Перед тем, как своими руками установить фаркоп на Ниву Шевроле, нужно подготовить автомобиль:

Поставить машину на эстакаду или смотровую яму.
Обесточить транспортное средство.
Снять обшивку багажного отделения.

Далее, для успешного монтажа, нужно отыскать места креплений на кронштейне. Для этого ТСУ прикладывают к лонжерону, затем находят крепежные отверстия. Они заклеены специальным скотчем, убрав его, автолюбитель может приступать к установке:

Крепежи смазываются графитовой смазкой, поставляющейся в комплекте к ТСУ.
Изделие прикладывается к рейке сзади, в отверстия вставляются болты, которые фиксируются гайками. Операция выполняется в следующей последовательности: изначально устанавливают поперечную гайку, предназначенную для монтажа крепления ТСУ, после эту рейку соединяют с продольной.
Устанавливается съемный шар, и крюк к которому крепится прицеп.

После завершения монтажа тягового сцепного устройства, приступают к подключению электрической розетки.

Внедорожник Шевроле Нива давно себя зарекомендовал как мощный и надежный автомобиль, который способен преодолевать практически любые участки бездорожья. Поэтому он без проблем сможет тянуть за собой прицепное устройство. Но для этого необходимо наличие фаркопа – специального прицепного устройства. Машины, выпускаемые на заводе, не комплектуются такой деталью. Поэтому всем владельцам авто приходиться производить установку фаркопа самостоятельно или обращаться за помощью к специалистам на СТО.

Практически все знают для чего необходим фаркоп. В большинстве случаев он используется для того, чтобы иметь возможность присоединять к автомобилю прицеп. Также, помимо этого устройство позволяет осуществлять буксировку. Для большинства автомобилей, которые используются в сельской местности такой аксессуар просто необходим.

Для установки фаркопа не потребуется больших инженерных знаний, как при настройке газобаллонного оборудования. Основная часть этого узла – металлическое основание, которое необходимо прикрепить к кузову. Но при установке необходимо подключить специальную розетку, через которую передается сигнал для световой индикации на прицепе.

Можно заказать установку фаркопа на заводе-изготовителе в качестве дополнительной опции или сделать это самостоятельно. Данная процедура довольно проста. Потому что на автомобиле выпускаемым АвтоВАЗом уже есть необходимые отверстия, в которые устанавливаются крепления. Это очень предусмотрительно, поскольку заводское изготовление предполагает качественное наложение лакокрасочного материала и не нарушает целостность кузова.

Комплект для установки фаркопа можно приобрести в любом близлежайшем магазине или на авторынке. Но при этом необходимо убедиться, что модель подойдет для данного автомобиля. Желательно знать год выпуска авто или его индекс модели. Так же необходимо обращать внимание на производителя. Оригинальные аксессуары продаются под брендом BERTONE и их стоимость варьируется в пределах 4000-5000 рублей. При покупке необходимо обращать внимание на качество металла, его толщину и состояние сварных швов.

Стандартный комплект установки фаркопа состоит из нескольких компонентов:

Устройство буксировки
Розетка
Комплект проводов
Гайки и винты крепления, болты
Шайбы
Защитный колпак на шар
Инструкция по установке.

Шевроле Нива является одним из самых популярных отечественных автотранспортных средств. Этому в немалой мере способствуют ее эксплуатационные качества. Машина характеризуется как выносливая, а, значит, вполне предусмотрена установка фаркопа. Однако с этим могут возникнуть некоторые сложности.

А еще интересно: Двигатель 21214 Особенности характеристики и тюнинг

В базовую комплектацию Шевроле Нивы не входит прицепное устройство, однако установка фаркопа на данный автомобиль своими руками проста, ведь в кузове имеются специально предназначенные для этого отверстия.

Фаркоп на машине нужен не только для того, чтобы прикреплять прицеп, но и для защиты выпускной системы и бампера от контакта с землей. Поскольку такой автомобиль используют для поездок на дачу, на природу, то такое устройство будет уместным.

Внедорожник Шевроле Нива можно охарактеризовать как выносливый и мощный автомобиль, поэтому наличие такого дополнительного приспособления, как фаркоп или по-нашему прицепное, является очень необходимым. Сходя с конвейера, ни одна модель автомобиля не снабжается заводским фаркопом, поэтому единственным вариантом остается установить его своими руками. О том, как это делается, что для этого необходимо и что еще важно знать, расскажет данная статья.

Можно заказать установку фаркопа на заводе-изготовителе в качестве дополнительной опции или сделать это самостоятельно. Данная процедура довольно проста, поскольку на автомобиле выпускаемым АвтоВАЗом уже есть необходимые отверстия, в которые устанавливаются крепления. Это очень предусмотрительно, поскольку заводское изготовление предполагает качественное наложение лакокрасочного материала и не нарушает целостность кузова.

Как сделать фаркоп самому? Рассмотрим вариант с изготовлением фаркопа с помощью шара типа «А», напомним, что он крепится на двух болтах и его можно снять.

Тип автомобиля, на который будет крепиться фаркоп, не имеет значения, так как они в своих особенностях и размерах индивидуальны.

Так же понадобятся материалы, без которых сделать фаркоп не представится возможным:

крюк с шаром и две проушины;
лист металла 2 мм;
уголок;
труба или квадратный профиль;
розетка электропитания прицепа;
несколько метров пятижильного кабеля;
паяльник.

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будем крепить фаркоп. В основном он крепится под усилитель бампера, для этого его тоже потребуется снять.

Когда сняли все необходимое, приступаем к замерам будущего крепления фаркопа, советуется делать это тщательно, измеряя все несколько раз. Начинаем с того, что по креплению усилителя бампера замеряем пластины под размер креплений и просверливаем в них отверстия под болты крепления усилителя.

Что делать, если стучит гидрокомпесатор: разбираемся в причинах здесь.

Как собрать омыватель фар своими руками: выбор материалов, сборка, установка. Все это — в нашем материале.

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем тубу и квадратный профиль и с помощью уголков привариваем к пластинам, которые изготовили ранее. Лучше всего это сделать с помощью газовой сварки. Когда приварили пластины к трубе, используя при этом куски уголка, примеряем крепеж по отверстиям на болты усилителя бампера.

Эксплуатационные риски

По этой причине производством не выпускались и фаркопы, что спровоцировало рост всевозможных кустарных производств.

Их «изделия» предполагали 2 вида установки своими руками ТСУ на автомобиле:

Закрепление фаркопа на направляющих заднего бампера;
Крепление ТСУ к лонжеронам и кузову автомобиля.

На фото – способ установки ТСУ на кронштейнах бампера

Кроме того, «кустари» учитывали и желания владельцев оснастить свои Нивы газобаллонным оборудованием, что предусматривало установку баллона в задней части кузова. По этой причине конструкция ТСУ с креплением к лонжеронам выглядела довольно необычно.

Установка фаркопа на Ниву 21214 с газобаллонным оборудованием предусматривала только такой вариант

Обратите внимание! Естественно, что никаких динамических испытаний ТСУ, проводимыми по стандартам ГОСТ Р 41.55-2005 никто не проводил. И автовладельцы подвергали свои автомобили опасности, что нередко провоцировало ДТП.

Вырванные «с мясом» точки крепления фаркопа – закономерный итог неправильной установки

Фаркоп на «Шевроле Нива»

Фаркоп на «Ниву» представляет собой специальное сцепное устройство, предназначенное для соединения автомобиля и прицепа. Подобное устройство позволяет перевозить дополнительный груз, которому нет места в салоне и багажном отсеке автомобиля.
Если транспортное средство само собой является источником угрозы на дороге, то автомобиль с фаркопом – двойная угроза. По этой причине к выбору и установке оборудования нужно отнестись со всей серьезностью.

обладают соответствующим специализированным оборудованием, все детали проходят проверку качества и имеют необходимые сертификаты соответствия.

Первые модели «Нивы» не имели необходимых мест крепления фаркопа, по этой причине автовладельцам приходилось разрабатывать и устанавливать оборудование самостоятельно или обращаться в кустарные мастерские, что создавало значительные риски.

1.Установка и крепление на направляющих бампера.

2.Установка и закрепление на лонжеронах и кузове.

Подобные конструкции не проходили никаких проверок, поэтому зачастую становились причиной дорожно-транспортных происшествий. Помимо этого внешний вид самой установки порой вызывал недоумение у прохожих. Часто клиент выражал желание использовать газовое оборудование, баллоны которого устанавливались как раз на задней части автомобиля. По этой причине конструкция имела крепление к лонжеронам, а ее внешний вид получался достаточно странным.

1.Имеются точки крепления, которые укреплены резьбовыми соединениями.

2.Места крепления фаркопа имеются на любой «Шеви», но при продаже модели без фаркопа они просто заклеиваются скотчем.

Именно по этой причине владелец внедорожника может самостоятельно справиться с установкой фаркопа, следуя всем необходимым требованиям. Теперь фаркоп на «Шевроле Нива» прекрасно дополняет автомобиль, гарантируя безопасную эксплуатацию на дороге.

А еще интересно: Нива 2131: технические характеристики 5-дверного авто

Усовершенствованная модель машины позволила сделать фаркоп не только средством для крепления прицепа, но и элементом защиты дна. Удобство использования конструкции ощущается при первом же применении. Любые расстояния обновленному внедорожнику будут по плечу.

Процесс монтажа оборудования несложен и не занимает много времени. Некоторые умельцы справляются самостоятельно с процедурой за 10-15 минут. Главными правилами надежной установки и эксплуатации в последующем являются соблюдение правил монтажа и использование только сертифицированных комплектующих.

1.Установка силовых элементов.

Что же выбрать

В данной статье мы специально не стали расписывать технические характеристики каждого изделия. Все дело в том, что для обывателя эта информация будет как взрыв в голове. Там все цифры переплетены и можно запутаться.Мы можем дать вам совет, как поступить проще.

Рекомендуем: Причины и устранение неисправности, когда плохо греет печка ВАЗ-2110

Задайте себе вопрос, что вы хотите от фаркопа? Что вы на нем будете возить?

Если вам нужна бюджетная модель, то это безусловно Трейлер! Из плюсов — это цена от 2500 руб. и технические характеристики, из минусов — недолговечное покрытие

Самым качественным, выносливым и долговечным будет фаркоп фирмы Bosal VFM. Но и цена тоже соответствует, начиная от 3200 руб.

Средний вариант, который сочетает в себе и хорошие технические показатели, надежность и долговечность — это Лидер плюс. Этот производитель предлагает максимальный набор видов шаров. В линейке есть фаркоп под газо-баллонное оборудование. Цены начинаются от 2500 руб.

Комплектация Бертоне

Смотрите также

Дорожный знак 3.28 “Стоянка запрещена”: зона действия и штраф

Есть фаркопы которые изготавливаются под эту комплектацию. Разница с обычными в том, что у них шар немного вынесен назад, то есть длиннее. Но и обычные фаркопы тоже подходят. Просто в этом случае расстояние от шара до номерного знака будет немного меньше, но не критично!

Требования к фаркопу на Ниву Шевероле

Фирменное устройство, которое планируется ставить на эту модель автомобиля, должно подходить под все необходимые стандарты. Обычно перед его поступлением в продажу оно проходят тесты, которые проверяют усталость металла и все важные нагрузки.

Прежде чем фаркоп будет установлен на Ниву Шевроле, нужно проследить за тем, чтобы он отвечал следующим требованиям:

Обязательно приобретать оригинальное прицепное устройство.
Не допускается буксировка массой более 1300 кг.
Нельзя превышать при поездке скорость более, чем 90 км/час.
Обязательно нужно следить за нагрузкой на сцепной шар — она не должна превышать 50 кг.
При каждом последующем техобслуживании необходима подтяжка соединений резьбы — лучше делать это на станции обслуживания.

Фаркоп на Нива Шевроле

Монтаж силовых конструкций

Фаркоп на «Ниву» своими руками устанавливается следующим образом:

Автомобиль устанавливается на мосты над ямой.
Обмываются места установки оборудования.
Удаляется наклеенный на заводе скотч.
Прикладывается непосредственно фаркоп на «Ниву».
Приложенные в наборе с фаркопом болты обрабатываются смазкой.
Устанавливайте оборудование внимательно, хорошо и надежно затягивая болты.
Для уменьшения коррозии места крепления стоит обработать специальным составом.

А еще интересно: Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?

Подключение розетки фаркопа

При подключении розетки фаркопа нужно знать схему проводки вашего авто. Обычно она имеет 7 контактов, 6 из которых находятся по кругу и 1 – посередине. Но обратите внимание, что в импортных прицепах таких контактов 9, из которых еще 2 предназначены для обеспечения дополнительного освещения и работы бытовых приборов. Перед подключением оборудования проверьте, чтобы нигде не было прогоревших контактов, и отключите АКБ автомобиля. Далее:

зачистите изоляцию на проводке задней блок-фары;
один из проводов осторожно припаяйте к контакту в розетке, используя схему распиновки, затем припаяйте следующие 6 контактов;
тщательно обмотайте изоляционной лентой места врезки проводов;
верните блок-фару на место и подключите аккумулятор.

После завершения проверьте все огни автомобиля.

Про электрику

Все фаркопы комплектуются стандартным набором электрики. В комплект входит жгут проводов, розетка и необходимые болты крепления. Схема проводки идет в комплекте в паспорте, но мы продублируем ее здесь. Чертеж смотрите ниже.

Отдельное слово еще хотим сказать про такую вещь, как штатная электрика для фаркопа Шевроле Нивы. Для многих автомобилей выпускается электрика дополнительно. Смысл заключается в том, что она подключается без врезки в проводку, то есть не нарушая целостность защитного покрытия провода.

Смотрите также

Какой шампунь для бесконтактной мойки лучше: критерии выбора

Тут, в частности, она подключается прямо в стандартные разъемы задних фонарей. То есть является своего рода переходником между фонарем и штекером проводов. Это очень удобно и безопасно.

Подсоединение электрической составляющей

Подключение электрики необходимо для функционирования дополнительного освещения на прицепе. Для этой цели, используется розетка на 7 контактов, которая поставляется в комплекте с фаркопом.

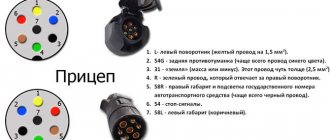

Схема подключения розетки находится в инструкции к фаркопу, и выглядит следующим образом:

Левый указатель поворота.
Противотуманный фонарь.
Масса.
Правый указатель поворота.
Задний ход.
Сигнал торможения.
Габаритные огни.

Подсоединение розетки к проводке, выполняется по следующему алгоритму:

Снимается задняя блок-фара, зачищается изоляция на ее проводке.
Припаиваются провода, в соответствии со схемой распиновки.
С помощью изоленты обматываются места врезки проводов.
Блок-фара устанавливается на место.

Рекомендуем: Что делать, если перегрелся двигатель?

После завершения работ по подключению розетки, проверяют работоспособность световых приборов прицепа.

Появление новой Нивы

Все изменилось с появлением в линейке АвтоВАЗа новой модели – Шевроле Нива:

Производитель предусмотрел точки крепления ТСУ;
Они были усилены и оснащены резьбовыми соединениями;
Для эксплуатации без фаркопа места крепления изначально заклеивались специальным скотчем.

Заводская инструкция допускала буксировку прицепов массой до 1300 тонн

Обратите внимание! Автопроизводитель заключил договоренности с производителями ТСУ, что привело к унификации деталей для сцепного устройства, тем самым обезопасив автомобили и их владельцев. Это относится не только к семейству Шевроле – установка фаркопа на Приору универсал также стала более безопасной.

Благодаря этому, каждый владелец новых автомобилей АвтоВАЗа может самостоятельно приобрести и установить комплект ТСУ. Кроме буксировки, фаркоп нередко выполняет и функции дополнительной защиты днища кузова, также как и изготовление наклеек на фары, защищающее стекла от летящих камней.

Устанавливаем фаркоп

Стандартный комплект ТСУ для Нивы Шевроле включает в себя:

комплект проводов и розетку;
винты и гайки (по 3 штуки);
6 болтов;
6 обычных шайб и 6 пружинных;
колпак для шара;
графитовую смазку.

Подготовив все необходимое, установите автомобиль так, чтобы у вас был доступ к нижней части машины и произведите следующие шаги:

Приложите фаркоп к месту крепления, чтобы определить, где находятся крепежные отверстия.
Очистите места крепления от грязи и удалите с них заводской скотч.

Полезно! Снимать бампер не нужно, что значительно ускоряет процесс установки.

Смажьте все крепежные элементы графитовой смазкой.
Приложите ТСУ к лонжерону и фартуку, после чего необходимо вставить в отверстия болты и плотно зафиксировать их гайками в следующей последовательности: сначала закрепляется поперечная балка, которая крепится к лонжерону (внутри заднего бампера), затем эта рейка соединяется с продольной.
Установите съемный шар.

На этом механическая установка завершена. Теперь необходимо подключить электронику, отвечающую за световые элементы прицепа.

Устанавливаем фаркоп на Ниву самостоятельно
