Ваз 2110 замена вакуумного усилителя

Неисправности вакуумного усилителя тормозов Ваз 2110

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения

ПризнакиДиагностикаЗаключениеМетод устранения
Шипение при торможенииДвигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педалиНарушена целостность диафрагмыЗамена диафрагмы, всего ВУТ
Шипение при работающем двигателеДвигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаютсяНарушена целостность патрубка, соединяющего ВУТ и впускной коллекторПоиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормозаПри нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатияРазгерметизация гидравлической системы, попадание воздухаПоиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёсБольшой свободный ход штокаОтрегулировать холостой ход

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов “десятки” на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Вакуумный усилитель тормозов Ваз 2110
Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Когда нужно менять вакуумный усилитель тормозов

При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Когда его надо менять?

  1. Когда из строя выходит усилитель тормозов, то может послышаться шипение при нажатии на педаль тормоза.
  2. Также и обороты двигателя станут неровными.
  3. Педаль тормоза также станет тяжело нажимать.

Все эти симптомы говорят о том, что усилитель тормозов подлежит замене. Не всегда они могут проявляться все вместе.

Проверить усилитель также можно следующим образом: на заглушенном автомобиле надо выжать 3-4 раза педаль тормоза. При выжатой педали следует завести мотор. Если при этом педаль немного провалиться, то это будет свидетельством того, что усилитель исправен.

Как снять вакуумный усилитель тормозов Ваз 2110

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

  1. Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены – появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).

    Ремонт вакуумного усилителя тормозов Ваз 2110

  2. Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
  3. После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.

    Ремонт вакуумного усилителя тормозов Ваз 2110

  4. В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.

    Ремонт вакуумного усилителя тормозов Ваз 2110

  5. Извлекаем вакуумный усилитель вместе с педальным узлом.

    Ремонт вакуумного усилителя тормозов Ваз 2110

  6. Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.

    Ремонт вакуумного усилителя тормозов Ваз 2110

  7. Откручиваем вакуумный усилитель от педального узла.

    Ремонт вакуумного усилителя тормозов Ваз 2110

  8. Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

3. Отсоединяем шланг от вакуумного усилителя.

4. Далее переходим в салон.

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

7. Снимаем два провода из «лягушки» стоп-сигнала.

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

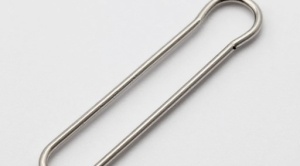

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Сдвигаем вниз и вынимаем шток.

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

13. Одеваем шайбы и закручиваем две гайки крепления кронштейна.

14. Снизу просовываем шток крепежа педали к тяге вакуумного усилителя и сверху стопорим фиксатором.

15. Устанавливаем все на место и затягиваем со стороны салона четыре гайки крепления.

16. Подключаем провода к «лягушке» стоп-сигнала.

17. Подключаем шланг к вакуумному усилителю.

18. Одеваем на шпильки и прикручиваем главный тормозной цилиндр.

Симптомы неисправности

  • Во время нажатия на педаль нужно прикладывать слишком большое усилие чтобы торможение было эффективным.
  • Во время нажатия на педаль двигатель начинает работать с перебоями и падают обороты.

Регулировка штока вакуумного усилителя тормозов Ваз 2110

Для регулировки штока вакуумного усилителя тормозов нам понадобится: пластина толщиной 3 мм

Перед началом работы необходимо: Отсоедините провод от клеммы “—” аккумуляторной батареи.

Проводите регулировку при неработающем двигателе.

  1. Свободный ход педали тормоза регулируется перемещением выключателя сигнала торможения и при правильной регулировке должен составлять 3–5 мм.
  2. При уменьшенном свободном ходе педали тормоза возможно подтормаживание колес, вызывающее перегрев тормозных механизмов, вследствие чего автомобиль плохо разгоняется.
  3. Увеличенный свободный ход педали не позволяет точно рассчитать тормозное усилие.

    Ремонт вакуумного усилителя тормозов Ваз 2110

  4. Плавно нажимайте рукой на педаль тормоза до тех пор, пока не почувствуете сопротивление. В этом положении вставьте между буфером выключателя и кронштейном педали пластину толщиной 3 мм. Если пластина не входит между кронштейном и буфером либо между ними остается большой зазор (более 2 мм), отрегулируйте свободный ход педали тормоза.

    Ремонт вакуумного усилителя тормозов Ваз 2110

  5. Удерживая педаль в нажатом положении, ослабьте затяжку двух гаек крепления выключателя сигнала торможения и, перемещая выключатель, добейтесь требуемого свободного хода педали. После регулировки кронштейн должен упираться в буфер выключателя (при отпущенной педали). Удерживая выключатель в этом положении, затяните гайки крепления. Если таким способом не удалось отрегулировать свободный ход педали, обязательно обратитесь к специалистам.

Демонтаж

Чтобы произвести замену вакуумного усилителя, необходимы такие действия:

  1. Снять обивку отсека двигателя;
  2. Снять накладки с лобового стекла;
  3. Открутить гайки, скрепляющие вакуумный усилитель с главным цилиндром ключом на 17;
  4. Затем главный цилиндр осторожно снять со шпилек, не повредив трубок;
  5. Отсоединить от вакумника шланг;
  6. Отсоединить из салона от выключателя стоп-сигнала проводку;
  7. Открутить педаль тормоза от кузова (понадобится ключ на 13) ;
  8. Вынуть вакуумный усилитель тормозов;
  9. Отсоединить кнопку стоп-сигнала;
  10. С помощью отвертки поддеть стопорную скобу, вынуть палец толкателя;
  11. Открутить две гайки, крепящие вакумник к кронштейну, отсоединить его. Теперь стала возможной замена этого устройства на новое.

Замена вакумника производится в последовательности наоборот. Затем устанавливается кнопка стоп-сигнала и регулируется свободный ход педали, который должен составлять 3 – 5 мм.
