Замена ШРУСа наружного на ВАЗ 2112

На автомобилях, имеющих передний привод, вместо карданного вала с крестовинами используются шарниры равных угловых скоростей (ШРУСы) с полуосями. Как и крестовины, так и ШРУСы имеют свойство выходить из строя. В данной статье подробно рассматривается: замена наружней гранаты ВАЗ 2112, наглядные фото для лучшего понимания процесса и дельные советы от мастера по авторемонту.

  • Почему ШРУС выходит из строя? Принцип и условия работы
  • Как определить неисправность шарнира? Диагностика
  • Что понадобится?
  • Замена
      Снятие полуоси
  • Замена гранаты
  • Установка полуоси на автомобиль

Устройство Шруса Ваз 2110

ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:

  1. Стопорное кольцо.
  2. Шарики.
  3. Сепаратор.
  4. Пыльник, который в техническом руководстве указан как гофрированный чехол.
  5. Корпус.
  6. Вал привода.
  7. Внутренняя обойма.

Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.

Схема внутреннего Шруса Ваз 2110
Схема внутреннего Шруса Ваз 2110

Основные неисправности

К самым распространенным поломкам гранаты можно отнести: выход из строя в процессе загрязнения и по причине износа детали (окончании эксплуатационного срока или брака).

Неисправная граната может сама выдать свое неудовлетворительное состояние в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова. Но в этом случае придется покупать новую деталь, а ведь можно гораздо раньше (на этапе повреждения чехла) заметить неисправность и предотвратить серьезный ремонт.

Существует несколько способов для выявления поломки:

  • покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
  • вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

ШРУС от попадания в него грязи, выводящей деталь из строя, защищают пыльники. Но их срок работы не вечен, необходим регулярный осмотр этих деталей (каким образом описано выше), чтобы предотвратить более серьезную поломку гранаты.

При эксплуатации автомобиля с неисправным шарниром, он же ШРУС, велика вероятность его разлома пополам. В этом случае транспортное средство невозможно будет использовать. А значит потребуется ремонт и скорее всего (если это случится на дороге) не дешевые услуги эвакуатора.

Рекомендуется своевременно производить замену гранаты, во избежание неприятных ситуаций.

Цена

Внутренний ШРУС обойдется в среднем в 1500 рублей, внешний – 1300 рублей. За пыльники попросят около 150 рублей каждый. Замена пыльников обойдется гораздо дешевле.

Замена ШРУСОВ в автосалоне обойдется в 1200 рублей (по 600 рублей за каждый).

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Где расположен внутренний шрус Ваз 2110

Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.

Расположение внутреннего Шруса Ваз 2110
Расположение внутреннего и наружнего Шруса Ваз 2110 обозначено стрелочками

Как избежать поломки ШРУСа?

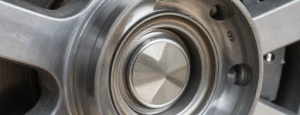

Вылетела граната, движение не возможно.

Совет! Чтобы избежать раннего выхода детали из строя, не рекомендуется резко стартовать при вывернутом руле в любую сторону.

Те детали, которые установлены на новые автомобили, могут спокойно отслужить на протяжении 100-150 тысяч километров пробега. Этого нельзя уже сказать о тех запчастях, которые отдельно продаются в автомагазине или на рынках.

Диагностика и поиск неисправностей внутреннего Шруса Ваз 2110

Если постоянного уделять внимание и следить за внутренним Шрусом, то он спокойно прослужит 150-200 тыс. км. В противном случае, неисправности могут проявиться уже на первой сотне тысяч км.

Главные враги любых шарнирных механизмов — пыль и грязь, играющие роль абразива и ускоряющие износ гранаты. Стоит владельцу автомобиля прозевать повреждение эластичного чехла и какое-то время ездить без его замены, как внутрь попадет та самая грязь, которая рано или поздно сделает свое дело, даже если вы поменяете пыльник.

Существуют и другие причины, ведущие к неисправности и замене элементов:

  1. в механизме недостаточно смазки либо ее качество оставляет желать лучшего;
  2. слишком агрессивная езда по плохим дорогам, постоянно создающая экстремальные нагрузки на ШРУСы;
  3. заводской брак в деталях узла.

Вывод: большую часть причин можно предусмотреть и предотвратить с помощью профилактики, откладывая замену гранат на неопределенный срок

Если во время эксплуатации автомобиля Ваз 2110 появились следующие признаки неисправности, то необходимо провести дополнительную диагностику:

  1. во время движения на повороте из передней части авто доносится характерный хрустящий звук, как будто при работе стальные шарики задевают за корпус;
  2. то же, только вместо хруста слышен стук, он может пропадать при прямолинейном движении;
  3. постоянный хруст, не исчезающий при езде по прямой, говорит об износе внутренней гранаты.

Помните, что после появления подобных шумов с одной стороны или с обеих сразу затягивать с ремонтом нельзя. Иначе неисправный ШРУС может наделать много бед прямо на ходу.

Чтобы убедиться в поломке гранаты, можно ее проверить 2 способами:

  1. Выберите ровную площадку, чтобы хватило места для разворота Нивы. Сделайте по ней несколько кругов за и против часовой стрелки, вывернув рулевое колесо до упора. Внимательно прислушайтесь к возникающим звукам. Если они похожи на хруст, переходите ко 2 части диагностики.
  2. Установите машину над смотровой ямой и проверьте наличие люфта во всех 4 узлах вручную, раскачивая и поворачивая полуось в разных направлениях. Изношенный шарнир сразу даст о себе знать.
  3. Если при этом обнаружилось, что поврежден пыльник либо из него вытекает вода, то ШРУС в этом месте наверняка пришел в негодность.

Теперь подробнее поговорим о люфтах в шаровых опорах. Возникший в результате износа опоры люфт, негативно будет влиять и на состояние ШРУСа. А если при движении на скорости палец шаровой опоры вырвет из крепления, внутренний ШРУС вообще может быть разбит. Кстати говоря, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они соединяются через ступицу с колесом. Именно от колеса, шарнир равных угловых скоростей получает мощные удары и сотрясения. Да и вода с грязью испод колес быстрее и больше попадают именно на наружные ШРУСЫ. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключением является ситуация, когда вырывает палец шаровой опоры.

Замена

После всех приготовлений можно начинать процесс замены на ВАЗ 2112 гранаты.

Снятие полуоси

Итак:

  • Пожалуй, это самое интересное в процессе замены гранаты.
  • Установите автомобиль на ровную площадку, смотровую яму. Установите противооткатные башмаки.
  • Для начала снимаем колпак с колеса, если он у вас установлен.
  • Теперь необходима помощь напарника. Он должен занять положение за рулем и сильно надавить на педаль тормоза.
  • При этом вам следует взять головку на 30 (в некоторых случаях 27 или 32) и большой вороток. Головка надевается на ступичную гайку, которая крепит гранату к ступице (находится посередине колеса) и большим воротком открутить ее.

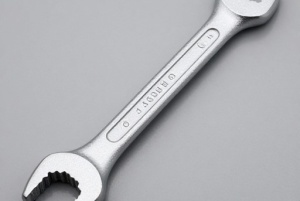

Откручиваем гайку большим рычагом!

Совет! Чтобы выполнить последний описанный этап, потребуется достаточно много усилий. Поэтому, чем длиннее вороток вы возьмете, тем легче будет открутить гайку.

  • Затем можно откручивать колесные болты и снимать колесо.
  • Забрызгайте средством для очистки ржавчины шлицевую поверхность шарнира. Чаще всего необходимо дополнительное средство – просто так не выбьешь.
  • Когда колесо снято, необходимо освободить ступицу от шаровой опоры. Для этого берем подходящую головку и откручиваем два болта крепления шаровой опоры к ступице колеса.
  • Когда ступица освободилась от шаровой опоры, можно пробовать вынимать шлицевую поверхность гранаты из ступицы. Снимите полностью ступичную гайку и металлическую шайбу.
  • Теперь необходимо взять медную (бронзовую) наставку и молоток, и с их помощью выбиваем шлицы из зацепления. При необходимости добавляем еще WD.
  • Когда шлицы вышли из зацепления, отводим стойку в сторону и вынимаем полуось из ступицы.


Инструкция по замене наружного ШРУСа ВАЗ 2112

Совет! Во время работы следите за тем, чтобы внутренняя граната не выскочила из картера КПП – это лишняя потеря масла.

Далее рассмотрим наиболее выгодный вариант замены граната на ВАЗ 2112 – замена не снимая полуось с автомобиля.

Замена гранаты

Будут рассмотрены два способа:

  • Снимаем пыльник с гранаты. Для этого при помощи пассатижей перекусываем хомут крепления и, поддевая отверткой, снимаем пыльник с одной стороны. Выверните его так, чтобы при дальнейшей работе он не мешал.

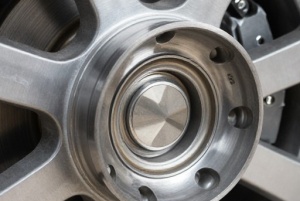

Полное снятие пыльника ШРУСа ВАЗ 2112

  • Теперь опять потребуется помощь напарника. Ему необходимо крепко держать полуось, чтобы она не выскочила из КПП. Полуось рекомендуется упереть во что-нибудь (обычно или рычаг или стабилизатор поперечной устойчивости).
  • Наружную гранату необходимо повернуть шлицами вверх. Таким образом, появляется доступ к внутреннему подшипнику гранаты.
  • На внутренний подшипник необходимо наставить медную наставку и ударами молотком сбить гранату. При сбивании полуось необходимо проворачивать, чтобы подшипник сходил равномерно и не заклинил.
  • После того, как снят наружный ШРУС, можно приступать к установке нового.

Обратите внимание! Выше приведен ИДЕАЛЬНЫЙ вариант снятия ШРУСа. А далее будет рассказано о том, как бывает ЧАЩЕ ВСЕГО.

  • После извлечения гранаты из ступицы снимается полуось – выдергивается из картера КПП. Под струю масла из коробки подставляется тара, чтобы не пришлось сливать масло. В идеале – в отверстие КПП вставляется специальная пластмассовая заглушка.
  • Полуось зажимается в тиски для удобства дальнейшей работы.
  • Пыльник снимается с гранаты, но остается закреплен на полуоси. Он выворачивается наизнанку, чтобы не мешал. Если планируется замена пыльника, то он либо срезается сразу, либо снимается после снятия гранаты.
  • Снимаем гранату таким же образом, как приведено выше. Наставкой и молотком бьем по подшипнику, и он сходит с полуоси.

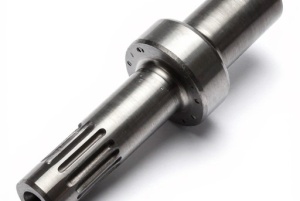

Граната снимается так, как показано на фото

  • Если меняем гранату, то меняем. Если, к примеру, меняем только порванный пыльник, то делаем следующее.
  • Пыльник снимается и надевается новый на полуось.
  • Граната тщательно моется кисточкой в бензине, а затем вытирается. После чего необходимо набить туда специальной смазки для ШРУСов.
  • Если ставится новая граната, то не забудьте в нее тоже набить достаточно смазки и равномерно ее там распределить проворачиванием подшипника.

Совет! Перед установкой гранаты на полуось обратите внимание на состояние стопорных колец. При необходимости замените их.

  • Новая или отремонтированная граната устанавливается на полуось гораздо проще, чем снимается. Один резкий удар молотком через наставку и граната на месте. Опытные слесари даже могут рукой надеть гранату.
  • Далее необходимо надеть пыльник на посадочное место в гранате и закрепить его при помощи хомутов. Хомуты для гранат есть специальные (не используйте пластиковые). Металлические хомуты устанавливаются при помощи пассатижей и отвертки.

Совет! Почистите шлицевое соединение, как на гранате, так и в ступице щеткой по металлу и смажьте.

Теперь полуось ВАЗ 2112 с поменянным наружным шарниром равных угловых скоростей готова к установке на автомобиль!

Установка полуоси на автомобиль

Итак:

  • Полуось вставляется в картер коробки передач. Другой ее конец вставляется в ступицу до упора.


Выгните стойку и наденьте ступицу на шлицы гранаты

  • Далее необходимо прикрепить обратно шаровую опору.
  • Не забудьте надеть обратно металлическую шайбу и закрутите гайку, крепящую гранату к ступице.
  • Установите обратно колесо автомобиля и опустите автомобиль с домкрата на колеса.
  • Опять напарник должен нажать на тормоза как можно сильнее. Вы берете вороток и головку, и закручиваете гайку с хорошим усилием!
  • Далее необходимо закернить гайку. Это делается молотком и наставкой типа тупого зубила. Делается это для того, чтобы гайка не раскрутилась.

Вот, в принципе и вся замена. Если что-то не понятно в тексте, помните, что вы всегда можете посмотреть наглядное видео, которое покажет все это вживую.

Внутренний шрус Ваз 2110 – пошаговая инструкция замены своими руками

До того, как начинать работу по самостоятельной замене внутреннего Шруса Ваз 2110 нужно все подготовить.

Для этого необходимо зафиксировать автомобиль, включить 4 скорость, затянуть ручник. Зафиксировать задние колеса противооткатными клиньями. Если их нет, воспользоваться брусками похожей формы. Снять защитный колпак, открутить гайку ступицы «плечом» (удлинителем) – трубой или монтировкой. После того как будет снята ступичная гайка, открутить болты крепления колеса.

Переходим к пошаговой инструкции:

  1. Домкратом вывесить колесо, на котором предполагается замена ШРУСа.
  2. Открутить болты, чтоб извлечь упорную шайбу гайки ступиц.

    Внутренний шрус Ваз 2110 – диагностика и ремонт своими руками

  3. Выкрутить 2 болта, которые фиксируют нижнюю шаровую опоры поворотного кулака.
  4. Если ШРУС заменяется справа, вывернуть руль по максимуму влево, а если слева, то – вправо.

    Внутренний шрус Ваз 2110 – диагностика и ремонт своими руками

  5. Оттянуть поворотный кулак и стойку. Достать из ступицы шлицевой конец наружного ШРУСа.

    Внутренний шрус Ваз 2110 – диагностика и ремонт своими руками
    Монтировкой извлечь внутренний шарнир из коробки передач.

  6. Зафиксировать в тисках вал привода, снять хомуты с наружного и внутреннего ШРУСов. Пыльники вывернуть наизнанку. Если они где-то разорваны или порезаны, можно просто срезать их ножом.

    Внутренний шрус Ваз 2110 – диагностика и ремонт своими руками

  7. Демонтировать с вала ШРУС ВАЗ 2110. Можно воспользоваться молотком и деревянной или бронзовой наставкой.
  8. Сборка выполняется в обратном порядке. При этом установить новую гайку ступицы. По завершении затяжки нужно законтрогаить ее край, чтоб избежать раскручивания.

    Внутренний шрус Ваз 2110 – диагностика и ремонт своими руками

  9. При установке внутреннего ШРУСа пластмассовая заглушка ставится на конец вала.

    Внутренний шрус Ваз 2110 – диагностика и ремонт своими руками

  10. Перед тем как поставить ШРУС ВАЗ 2110, нужно удостовериться, что нанесено достаточное количество смазки. На внутренний ШРУС поставить стопорное кольцо.

    Внутренний шрус Ваз 2110 – диагностика и ремонт своими руками

  11. После того, как привод поставлен в коробку, посадить его в полуосевую шестерню, чтоб он полностью зафиксировался. Это можно сделать, слегка постукивая молотком по поверхности деревянной наставки по всему периметру оси вала.

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы замена ШРУСа ВАЗ 2112 прошла как можно быстрее и эффективнее:

  • Головки и накидные ключи
  • Головка на 30 (отсутствует в некоторых наборах)
  • WD-40 или подобное средство
  • Молоток
  • Вороток – чем длиннее, тем лучше
  • Пассатижи
  • Домкрат
  • Отвертка
  • Тиски
  • Бензин и щетка для очистки поверхностей
  • Щетка по металлу
  • Наставка (бронзовая, медная)
  • Щетка по металлу
  • Не обойтись без напарника
  • И, конечно, ШРУС в комплекте со смазкой (если отсутствует, то следует приобрести – цена приемлемая)

Снятие полуоси (привода колеса)

Итак, начинаем наш ремонт:

  • Первый этап – стандартный. Загоняем автомобиль на яму, ставим противооткатные упоры, машину на ручник и нейтралку, молимся (по желанию) и вперед!
  • Когда меняется , из картера коробки переменных передач обязательно сливается масло! Для этого открутите нужную пробку, подставьте тару для масла, дождитесь окончания слития и закрутите пробку обратно.
  • Снимаем колпак, если таковой имеется, садим товарища за руль и просим сильно нажать на тормоз.
  • В это время берем головку на 30 и вороток побольше. При помощи данного инструмента откручиваем ступичную гайку, которая находится посередине колеса.
  • Усилие затяжки гайки большое, поэтому, чем длиннее будет вороток, тем легче будет открутить ее.
  • После откручивания гайки автомобиль следует приподнять при помощи домкрата. Поднимаем автомобиль, снимаем колесо. Обязательно подставьте под автомобиль подставку в виде, например, пенька. Не работайте на автомобиле, стоящем на домкрате!
  • Откручиваем колесные болты и снимаем колесо с автомобиля.
  • Скручиваем полностью ступичную гайку, снимаем металлическую шайбу и забрызгиваем шлицевое соединение ступицы с наружной гранатой средством для очистки ржавчины WD-40.
  • Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки открутите два болта крепления шаровой опоры ВАЗ 2112 к ступице.
  • После этого при помощи наставки бронзовой или медной, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранату) из зацепления со ступицей, добавляя средство от ржавчины, чтобы легче вышло.
  • Когда детали вышли из зацепления, можно отвести стойку амортизатора в сторону и вынуть полуось (помните, необходимо слить масло, иначе оно просто вытечет на пол).

Полуось ВАЗ 2112 мы достали, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Итак:

  • Снятую полуось необходимо зажать в тиски для удобства в дальнейшей работе.
  • При помощи отвертки и пассатижей необходимо снять пыльник. Разгибаем два хомута крепления пыльника и стягиваем его на полуось.
  • Теперь при помощи наставки и молотка следует сбить гранату с полуоси. Наставку следует ставить на корпус внутреннего подшипника гранаты, а не на корпус.
  • После снятия гранаты необходимо снять старый пыльник и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
  • Шлицевые пазы на полуоси необходимо зачистить и желательно промыть бензином. А затем следует вытереть.
  • В новую гранату следует поместить необходимое количество новой смазки. Смазка используется специальная «ШРУС», а не литол или другие!
  • Смазка набивается внутрь ШРУСа пальцем, вращая подшипник для того, чтобы смазка лучше распределилась в корпусе гранаты.
  • После этого можно надевать гранату на полуось. Граната наставляется на шлицевое соединение и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь все делаем в обратном порядке:

  • Вставляем полуось в картер КПП, попадаем в шлицевое зацепление в коробке.
  • Вставляем шлицы в ступицу.
  • Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируя ступицу.
  • Надеваем шайбу и накручиваем ступичную гайку на наружную гранату и закручиваем насколько возможно.
  • Надеваем колесо, закручиваем колесные болты и опускаем автомобиль на колеса.
  • Теперь следует протянуть болты крепления колеса, а также затянуть центральную гайку при помощи головки на 30.
  • Для этого снова потребуется помощь напарника, надавливающего на педаль тормоза.
  • Не забудьте залить масло в КПП.
  • После залития масла в картер коробки передач проконтролируйте наличие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости таким же образом отремонтируйте и вторую полуось, заменяя гранаты, вышедшие из строя. Следите за состоянием вашего автомобиля и тогда на нем будет приятно ездить не только вам, но и пассажирам. А самое главное – от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

На автомобилях, имеющих передний привод, вместо карданного вала с крестовинами используются шарниры равных угловых скоростей (ШРУСы) с полуосями. Как и крестовины, так и ШРУСы имеют свойство выходить из строя. В данной статье подробно рассматривается: замена наружней гранаты ВАЗ 2112, наглядные фото для лучшего понимания процесса и дельные советы от мастера по авторемонту.

  • Почему ШРУС выходит из строя? Принцип и условия работы
  • Как определить неисправность шарнира? Диагностика
  • Что понадобится?
  • Замена
      Снятие полуоси
  • Замена гранаты
  • Установка полуоси на автомобиль

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Замена шруса и наружного пыльника на ВАЗ 2110 своими руками (видео)

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

В литературе указывается, что шрусы изготавливают из специальных высокопрочных сплавов, которые практически не изнашиваются. Но на практике все выглядит немного иначе. Как ни крути, но вечных деталей не существует, и шрусы — не исключение.

Статья в тему: Ошибки датчика фаз на ВАЗ 2114: выявляем неисправности, проверяем и заменяем датчик

Дефекты могут быть следующими:

  • Низкое качество сплавов, применяемых при изготовлении;
  • Банальные подделки и брак комплектующих;
  • Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
  • Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: oberoi-service@cp9.ru
