Как заменить втулки стабилизатора на автомобиле

Втулка стабилизатора – важная деталь, посредством которой реализовано крепление стабилизатора. В процессе эксплуатации автомобиля втулки стабилизатора неизбежно изнашиваются и возникают люфты.

В результате:

нарушается работа стабилизатора;
автомобиль в поворотах кренится;
ухудшается устойчивость при торможении и т.д.

По этой причине за состоянием втулок стабилизатора нужно следить, а также своевременно менять передние втулки стабилизатора и задние втулки стабилизатора. Замену втулок можно выполнить своими руками. Подробнее читайте в нашей статье.

Для чего нужен стабилизатор и втулки

Стабилизатор поперечной устойчивости отвечает за стабилизацию положения автомобиля при прохождении поворотов, а также тогда, когда машина тормозит. Если просто, данный стабилизатор:

устраняет поперечный крен в поворотах;
уменьшает при торможении продольный крен;

Основная задача стабилизатора заключается в том, чтобы удерживать машину параллельно поверхности дороги. Сам стабилизатор является простой тягой, соединяющей подрамник и крепление колеса (например, рычаг подвески на МакФерсон).

На подвеске типа МакФерсон угол развала статичный, при этом во время крена такой угол изменяется. В свою очередь, это приводит к тому, что площадь контакта шины с дорожным покрытием изменяется.

Для того чтобы сохранить устойчивость автомобиля, крены нужно уменьшить. Чтобы это сделать, в конструкцию интегрируют торсион. Фактически, стабилизатор выполняет задачу торсиона. Если возникает поперечный крен, концы тяги, размещенные в рычагах, двигаются в разные стороны.

Это приводит к закручиванию средней части. При этом такого закручивания достаточно, чтобы снизить крен при перемещении колес. Данный стабилизатор может быть установлен как на передней, так и на задней оси.

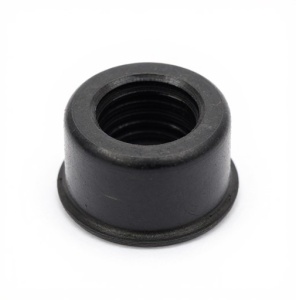

Втулки стабилизатора

Втулки стабилизатора (еще называются резинки стабилизатора) предельно важны для нормальной работы торсиона.

Дело в том, что стабилизатор должен иметь возможность скручиваться под воздействием усилий на правом и левом колесе, причем такие усилия разнонаправленные.

Это значит, что жестко прикрепить тягу к другим деталям не представляется возможным. С учетом того, что стабилизатор должен иметь более «гибкое» крепление, конструкторы нашли другое решение — стабилизатор крепится посредством специальных втулок.

Зачем используются втулки

Закономерно начинающие автолюбители интересуются, для чего на машине нужны эти самые втулки стабилизатора. Ответить на этот вопрос довольно просто.

Начнём с того, что такое втулка стабилизатора и где она находится на автомобиле. Так называют специальный упругий элемент, применяемый при соединении самого стабилизатора к кузову. Можно назвать его своего рода прокладкой или промежуточным элементом.

Это сразу же даёт ответ на вопрос о том, где должен находиться этот элемент и за что отвечать.

Втулки способны непосредственным образом влиять на уровень шума, создаваемый подвеской во время движения, и на устойчивость машины.

Главная особенность заключается в том, что деталь изготавливается из упругих материалов. Это резина, либо полиуретан. Применение таких материалов способствует тому, что при изменениях высоты колёс никаких посторонних звуков подвеска не издаёт. Можно представить, как бы вела себя машина, если бы стабилизаторы соединялись с кузовом напрямую, металл к металлу.

Втулки служат как соединительный элемент между подвеской и кузовом. Они находятся в постоянном взаимодействии, и втулка даёт определённый запас на изгиб. Последний обязательно возникает и меняет расстояние между кузовом и стабилизатором, при прохождении неровностей на дороге.

Подводя итог, можно выделить такие функции втулок:

гашение колебаний;
снижение уровня шума;
надёжная фиксация кузовных элементов и подвески;
обеспечение плавности хода.

Хотя это небольшая деталь, выполненная из упругого материала, её роль в конструкции автомобиля огромная. А неисправность ведёт к опасным возможным последствиям.

Как устроена втулка стаба и почему изнашивается

В целом, втулки переднего или втулки заднего стабилизатора могут изготавливаться из резины или полиуретана методом литья. Также втулка может иметь каналы или приливы для увеличения срока службы и улучшения характеристик.

Однако втулки стабилизатора неизбежно истираются и повреждаются, в результате чего в местах соединения появляется люфт. Это приводит к тому, что стабилизатор начинает «болтаться» и стучать, при этом свои функции деталь не выполняет.

В этом случае:

машина хуже управляется, ощутимо биение на руле (особенно когда сильно изношены втулки переднего стабилизатора);
появляются вибрации, в передней или задней подвеске могут быть скрипы и стуки;
нарушается общая устойчивость, наблюдаются отклонения и уводы от прямолинейного движения;
заметно увеличиваются крены в поворотах;

Когда нужно менять втулки стабилизатора

На практике, замена втулок выполняется каждые 30-40 тыс. км пробега. При этом менять лучше сразу все втулки, даже если из строя вышла одна.

Оптимально, когда замена втулок стабилизатора переднего или заднего выполняется одновременно.

Чтобы точнее понять, когда менять втулки стабилизатора, необходимо сначала очистить их от грязи и внимательно осмотреть. Наличие трещин, разрывов, расслоений резины, явные потертости, овальная форма и другие дефекты указывают на то, что втулки следует поменять.

При этом ездить с вышедшими из строя втулками и затягивать с заменой не стоит, так как ухудшение управляемости и устойчивости может стать причиной ДТП. Также сильное разрушение втулок может стать причиной повреждения других сопряженных деталей.

Втулки стабилизатора. Признаки неисправности. Последствия.

Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана.

С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.

Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.

Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения.

Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.

В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей — скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».

Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.

Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.

Замена втулки стабилизатора: передние и задние втулки

Если изношены втулки стабилизатора передние, вышла из строя втулка стабилизатора заднего или стабилизаторы не работают на передней и задней оси, все работы по замене втулок можно выполнить своими руками в условиях обычного гаража.

Для этого нужно загнать машину на яму или поднять на подъемнике. Также понадобится набор ключей и домкрат, проникающая смазка.

Подняв автомобиль, болты стабилизатора обрабатывают смазкой типа WD40;
Далее болты выкручиваются, стабилизатор отводят в сторону от подрамника ломом или монтировкой, снимают хомут;
Затем извлекается резиновая втулка стабилизатора;
Перед установкой новой втулки нужно предварительно смазать посадочное отверстие;
Установив новую втулку, также следует смазать хомут и болт (в дальнейшем это упростит процедуру замены втулок);

Следует учитывать, что если хомут не удается надеть на новую втулку, усилий прилагать не следует. Дело в том, что хомутом можно легко повредить резиновый элемент.

Для того чтобы надеть хомут, нужно нанести больше силиконовой смазки или мыльного раствора для снижения трения между резиной и металлом. Завершив замену на одной стороне, аналогичные действия по замене втулок стабилизатора выполняются и на другой. Главное, в процессе замены не повредить топливные трубки.

Добавим, что по аналогии с тем, как меняется втулка переднего стабилизатора, может быть выполнена и замена задних втулок. При этом менять втулки стабилизатор сзади проще, так как конструктивно получить доступ к ним на многих авто легче.

Как определить признаки износа втулок стабилизатора?

Возникновение следующих неисправностей при работе транспортного средства будет говорить о неисправности втулок стабилизатора:

первым звонком, при выходе из строя втулки, будет появление шума и стук в подвеске при движении автомобиля. Отличием от неисправностей с амортизаторами будет являться то, что стучать подвеска будет не только при прохождении неровных поверхностей, но и при вхождении в повороты с малым радиусом. Причем дорожное покрытие может быть исправно, и не содержать неровностей;
если не обратить внимание на появившийся стук в подвеске и продолжить эксплуатировать автомобиль, ситуация начнет ухудшаться. Шум в подвеске возрастет, и будет вызываться при любом изменении положения подвески. Происходить это будет из-за увеличения трещин и деформации втулок стабилизатора;
следующим шагом станет появление большого крена автомобиля при совершении поворотов с малым радиусом. Кузов будет сильно раскачиваться;
в некоторых автомобилях может появиться люфт рулевого колеса. Это связанно с их конструктивными особенностями;
дальнейшее игнорирование ситуации приведет к тому, что управляемость автомобиля будет падать. Автомобиль может начать водить из стороны в сторону при попытке совершить какой-либо маневр.

Не стоит доводить автомобиль до такого состояния, ведь это ставит под угрозу не только вашу жизнь, но и безопасность других участников дорожного движения.

Важно! Большинство втулок стабилизатора имеют рабочий ресурс, составляющий от 30 до 40 тысяч километров. Не стоит превышать данную цифру и рисковать своей безопасностью.

Если у вас нет возможности отвезти автомобиль в сервис для диагностики, вы можете убедиться в неисправности втулок своими силами. Для этого вам нужно:

найти эстакаду или яму для осмотра. В данном случае не стоит пользоваться домкратами или подъемниками. Дело в том, что проверка будет сопровождаться сильным раскачиванием автомобиля и сильным физическим воздействием на стабилизатор. Из-за этого автомобиль может потерять устойчивость и соскочить с данных устройств. В лучшем случае это может закончиться травмой, в худшем – летальным исходом. Поэтому, для обеспечения максимальной безопасности, рекомендуется пользоваться эстакадами и ямами;
далее проводится визуальная оценка состояния резинок. При обнаружении каких-либо трещин или разрывов такую деталь необходимо заменить;
далее необходимо произвести сильное физическое воздействие на стабилизатор. Подергайте его в различных направлениях. Скрипы и шум, сопровождающие данное действие, будут означать необходимость замены втулки.

Если втулки стабилизатора скрипят после замены

Как правило, если втулки стабилизатора скрипят, это указывает на износ втулок и необходимость замены. Однако часто можно столкнуться с тем, что именно новые втулки уже после замены начинают издавать характерный скрип.

В подобной ситуации скрип втулок стабилизатора может возникать при низких температурах или в жаркую и сухую погоду. Причина очевидна — пересыхание или низкое качество материала втулки. В этом случае многие владельцы пытаются решить проблему силиконовой смазкой. Обратите внимание, смазывать втулки стабилизатора не рекомендуется!

Рекомендуем также прочитать статью о том, как поменять стойки стабилизатора передние и задние. Из этой статьи вы узнаете, как проверить стойки стаба, а также выполнить их замену при такой необходимости.

Дело в том, что смазка быстро загрязняется, далее песчинки и грязь начинают работать подобно абразиву, истирая втулку и повреждая сам стабилизатор. Также смазанные втулки размягчаются и не так плотно держат стабилизатор. Получается, надежность крепления снижается.

Основные рекомендации в таком случае:

установка более качественных втулок;
после замены нужно проехать 200-300 км, чтобы втулки притерлись;

Если же скрип не пропал, можно также попробовать заменить резиновые втулки на полиуретановые аналоги. Однако отдельные специалисты не рекомендуют ставить такие втулки! Еще можно попробовать обмотать ту часть стабилизатора, которая входит во втулку, изолентой, тканью или тонкой резиной. Это позволит плотнее зафиксировать стабилизатор внутри втулки и снизит вероятность появления скрипа.

Какие инструменты могут понадобиться при самостоятельной замене стабилизаторов?

Выполнение данной работы не потребует от водителя высокотехнологичных приборов. Для этого необходимо иметь следующие инструменты:

домкрат;
удлинитель для ключа;
накидной ключ на 10 и 13;
линейка;
торцовые головки на 13 и 14. Желательно удлиненные;
ключ-трещетку.

Это минимально необходимый набор инструментов, без которого вы точно не сможете провести ремонт. Однако вам может понадобиться дополнительный набор. Данная необходимость может возникнуть при снятии гаек крепления. Дело в том, что в процессе эксплуатации они могут прикипеть к детали. В таком случае вам может понадобиться болгарка или ножовка по металлу. Пользоваться данными инструментами нужно очень аккуратно, ведь вы можете повредить стойки стабилизатора. Если это произошло, то вам необходимо будет менять и их тоже.
