Рулевой демпфер на УАЗ Патриот: доступный комфорт вождения
Всем счастливчикам, приобретшим УАЗ Патриот, не понаслышке известна проблема вибрации рулевого управления и горизонтальные колебания передней подвески. При наборе скорости свыше 60 км в час они становятся все отчетливее. Есть несколько наиболее выраженных и популярных «симптомов»:
- авто стало труднее управлять;
- курсовое рыскание колес;
- при наезде на ухабы рулевым колесом отчетливо ощущаются удары.
Эти проблемы негативным образом отражаются на конструкции управления и подвеске в комплексе с шинами. Эти технологические недоработки можно решить установив рулевой демпфер (от англ. «damp», что означает гасить). Сами автосалоны предлагают приобрести его при покупке автомобиля.

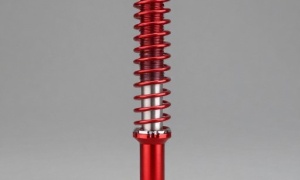

Рулевой демпфер для УАЗ Патриот
Немного теории о рулевом демпфере Рулевой демпфер (амортизатор руля) — устройство, напоминающее по конструкции амортизатор, который гасит (название damper от англ. to damp —гасить) нежелательные колебания элементов рулевого управления.
С одной стороны, рулевой демпфер может поглотить резкое нежелательное колебание рулевых тяг в горизонтальной плоскости и, таким образом, предотвратить развитие этого колебания. В обычных условиях хороший демпфер должен быть попросту незаметен, он не должен создавать дополнительное сопротивление рулению. Но он должен быть всегда настороже, чтобы в любой момент погасить резкое колебание. Разумеется, погасить колебания полностью демпферу не по силам, но он может существенно снизить их частоту и амплитуду. Принципы работы рулевого демпфера полностью повторяют таковые, присущие современным амортизаторам. В упрощенной модели все выглядит следующим образом. В основе конструкции лежит емкость, заполненная маслом, и подвижная перегородка, разделяющая емкость на две камеры. Также предусмотрены специальные отверстия (клапаны), размер которых регулируется. Перегородка движется внутри емкости, изменяя, таким образом, объемы двух камер и заставляя масло циркулировать сквозь отверстия. Величина демпфирования регулируется с помощью изменения размера отверстий (иногда еще и их количества), сквозь которые проходит масло: чем меньше отверстие, тем выше степень демпфирования и наоборот. В зависимости от конструкции демпфера, перегородка может быть связана либо со штоком, который движется вперед-назад (телескопический демпфер, его применение — внедорожники, спорт-кары, спецтехника-совмещение, как исполнительный механизм), либо с вращающейся осью (роторный демпфер, его применение чаще всего во внедорожных мотоциклах и спортбайках). На сегодняшний день применяют именно эти два типа рулевых демпферов: телескопические (Rancho, Pro-comp, Tough-Dog, HyperPro, Matris, Toby) и роторные (Scotts, WSC, W.E.R., Ohlins). Телескопические очень похожи на обычные амортизаторы: внутри цилиндрического корпуса демпфера движется шток, на котором закреплен поршень. Он и выполняет функцию той самой движущейся «перегородки». Устанавливаются телескопические демпферы по-разному (в зависимости от конкретной модели автотехники и выбранного крепежного набора), но чаще всего — вдоль элементов рулевого управления. Роторные демпферы совсем не похожи на своих телескопических собратьев, хотя работают по тому же принципу. Такие демпферы имеют гораздо более прочную конструкцию и куда более устойчивы к повреждениям при падениях (телескопические выходят из строя при любом более-менее серьезном ударе), поэтому зарекомендовали себя, прежде всего, на внедорожных мотоциклах. Это не мешает им, однако, с равным успехом использоваться и на спортбайках. Насколько необходим демпфер для УАЗ Патриот?
Основное назначение рулевых демпферов для внедорожного автомобиля — улучшение характеристик управляемости на любых типах дорожных покрытий и бездорожья, за счет снижения уровня вибраций в рулевом управлении, и как следствие снижение утомляемости водителя. Кроме того, после установки рулевого демпфера становится более равномерным характер износа шин, что опять же улучшает сцепление шин с дорогой в сложных условиях. Рулевое управление становится более информативным, улучшается курсовая устойчивость на высоких скоростях (для УАЗ-Патриотов после 70 км/ч это резко проявляется). Установленный рулевой демпфер помогает защитить от повреждения на бездорожье внешние элементы подвески. Управление автомобилем становится более комфортным и безопасным. Рулевой демпфер может быть выбран в зависимости от необходимой жесткости и условий эксплуатации. Демпфер, безусловно, необходим современным экстремальным «литрам», «тоннам» и «всепроходимцам» при условии его правильной установке и настройки, — элемент вашей безопасности, а на ней вряд ли имеет смысл экономить.
Установка рулевого демпфера на УАЗ
Представляем вашему вниманию пример установки рулевого демпфера на УАЗ-Патриот.
Правильная установка рулевого демпфера является залогом его долгой и безупречной работы. Особенностью установки рулевого демпфера является обеспечение малых углов расхождения геометрии между осью демпфера и осью рулевой тяги на которую он устанавливается. Чем меньше углы перелома, тем меньше нагрузка на сайлентблоки демпфера. Фотографии на данной странице отражают установку рулевого демпфера на нижнюю рулевую тягу, что обеспечивает более правильную работу демпфера, но при таком варианте следует соблюдать осторожность на бездорожъе — могут быть такие случаи:
Рулевой демпфер
Другой вариант установки, не показанный здесь, установка демпфера на верхнюю рулевую тягу. Демпфер менее эффективен, но более защищен.

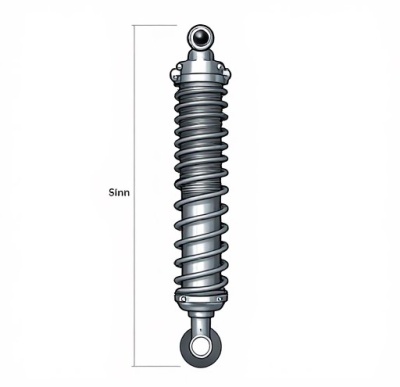

Как работает устройство
По внешнему виду данная конструкция похожа на амортизатор. Тем более что принцип действия у них также подобный. Демпфер выглядит как цилиндр, в котором находится поршень и масло. В поршне проделаны отверстия для прохождения масла. Двигаясь в цилиндре, он провоцирует перетекание рабочей жидкости между внутренними камерами устройства. Движение жидкости плавно затормаживает ход поршня, тем самым плавно гасит колебания. Демпферы бывают одно- и двухстороннего действия. Их отличие в том, что первый вариант обладает пружинным возвратным механизмом. Это устройство по своему назначению помогает поглощать удары, которые поступают от колес к рулю. Ведь когда это происходит, пальцы рук водителя ощущают все неприятные колебания, и сгладить их просто необходимо для нормального вождения авто. При езде по ухабистой дороге водителю приходится прямо «ловить» руль, что бы удержать машину на заданном курсе. Более подробно о появлении рысканья у УАЗ патриот можно узнать из этого видео.
Оборудование не устраняет биение руля полностью, но значительно гасит колебания. Еще демпфер на УАЗ Патриот помогает рулевым колесам возвратиться в исходное (нулевое) положение, после прохождения поворота. Но это не относится к преимуществам устройства, так как управление автомобилем стает немного своеобразным. Вибрации на рулевых тягах знакомы для этих автомобилей, ведь они относятся к внедорожникам и часто путешествуют по пересеченной местности, где это ощущается особенно сильно. По асфальтным путям можно ездить сравнительно спокойно, а вот в суровых условиях без демпфера не обойтись. В основном, это касается загородных путешествий по отечественным разбитым грунтовкам и полевым дорогам. Но нужно правильно подобрать его для своей машины, чтобы все работало без проблем, и верно установить.
Смена передних и задних демпферов собственными руками
У неких начинающих автолюбителей появляется логичный вопрос, – почему отличают и по отдельности сообщают о передней и задней подвесках машины. И в чём заключаются специфики работы демпферов передней и задней подвески.
Если отвечать коротко, то в принципе всё легко: отличия в том, что демпферы передней подвески часто выходят из работы, чем демпферы задней, потому их отличают. И, потому и такая задача, как замена амортизаторов обоих подвесок, подлежит рассмотрению по отдельности. Передняя часть автомобиля исполняет более сложные функции, и берёт на себя большинство нагрузок в период движения.
Ключевая задача демпфера – способом преобразования автоматической энергии в тепловую энергию, гашение колебания толчков и ударов на кузов машины, с задачей одинакового распределения физических сил, которые возникают в период движения. Данные процессы осуществляются вместе с гибкими составляющими подвески: рессоры, спирали, подушки, стержня и так далее.
Принцип установки
Процесс сравнительно простой, поэтому он осуществим и в гаражных условиях истинными автолюбителями. Важно знать несколько нюансов, таких как выдержка соосности рулевой тяги и демпфера. Установка устройства происходит при помощи сайлентблоков. Угол расхождения между рулевой тягой и демпфером вам нужно свести к нулю. Только тогда получится достигнуть оптимального эффекта. Любое, даже самое минимальное нарушение соосности приведет к ухудшению маневренности авто. Если вы не уверенны, что сможете сделать это качественно самостоятельно, то лучше довериться рукам профессионала. Если вы решились на самостоятельную работу, вам понадобится сварочный аппарат, чтобы задействовать его в местах крепления приспособления, так как ульяновские производители не предусмотрели специального места под его навеску. В конструкции рулевого управления внедорожника есть две тяги – верхняя и нижняя. Поэтому перед установкой нужно решить, где вы планируете поместить демпфер. Если сделать монтаж прибора на нижней тяге, то вы сможете достичь оптимального результата. Но будьте готовы к тому, что при максимальном эффекте все удары будут приходиться на оборудование, а это может привести к нарушению соосности, и вскоре устройство и вовсе может выйти из строя (как на фото).
Если установку произвести на верхней тяге, то уровень эффективности будет самый низкий, но и демпфер не будет сильно нагружаться. Механизм будет защищен даже при движении по самым агрессивным дорогам. Менее популярный и удачный третий способ — между рулевым и рамой или мостом. Выбор конструкции и места установки зависит индивидуально для каждого автомобилиста — от стиля вождения и дорог, на которых он будет это испытывать.

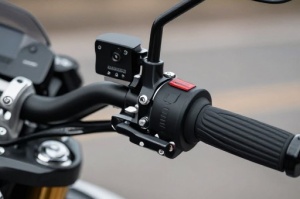

Рулевой демпфер на мотоцикл
Езда на мотоцикле привлекает большое количество людей. Она предлагает большие возможности для путешествий и обычных поездок по городу. Быстрая езда может пагубным образом сказаться на техническом состоянии любого мотоцикла.
Она приводит к тому, что руль начинает разбалтываться. В итоге рулевое управление может выйти из строя. Поэтому необходимо использовать демпфер на мотоцикл. На рынке он представлен в различных вариантах. Мотосалоны предлагают множество вариантов.
Демпферы на мототехники применяются в ситуациях, когда:
- водитель точно знает, что он будет выжимать из своего мотоцикла максимальную скорость.
- водитель уверен, что он будет принимать участие в спортивных мотосоревнованиях.
- водитель видит то, что его рулевое управление начинает работать не лучшим образом.
Для того чтобы демпфер работал должным образом и надежно фиксировал рулевое управление необходимо установить его правильным образом. Это позволит чувствовать себя комфортно и безопасно во время пути.
Установка демпфера является несложной задачей. С ней может справиться любой мотоциклист. Для этой цели к каждому подобному изделию прилагается подробная инструкция. Она позволит надежно зафиксировать руль, чтобы во время езды он не расшатывался.
Монтаж демпфера своими руками: пошаговая инструкция
Демпфер на УАЗ Патриот устанавливается по следующему плану. Если его четко придерживаться, то операция точно пройдет успешно.
- Подготовьте уголок толщиной 3-4 мм, высверлите в нем отверстие для оборудования и приварите предварительно рассчитав место крепления демпфера.
- Такую же конструкцию приварите к тяге. Перед этой операцией проследите, что приспособление не ограничивает угол поворота руля.
- Сделайте предварительную примерку устройства для монтажа, далее сваркой нагрейте уголки и выгните их в необходимую сторону для обеспечения соосности.
- Установите оборудование и затяните крепежными гайками. Оно должно быть параллельным, и с совпавшими осями.
Монтаж демпфера на УАЗ
Установить демпфер рулевой достаточно просто, что является доступной процедурой для ее самостоятельной реализации. Вначале потребуется обзавестись некоторыми знаниями об особенностях устройства, к примеру, о потребности в строгом обеспечении соосности между тягой и демпфером.
Для выполнения монтажной процедуры привлекаются сайлентблоки. Напомним, что величина угла расхождения тяги и демпфера должна свестись к нулю. Это позволит достигнуть максимально точного руления. Даже малое нарушение соосности вызовет ухудшение маневренности. Здесь рекомендуем владельцу УАЗ Патриот сначала подумать: стоит ли ему самостоятельно устанавливать деталь, если отсутствует уверенность в достижении корректности при монтаже?
Когда волнение преодолено и владелец готов, то потребуется обзавестись сварочным аппаратом. Он необходим для установки и фиксации специальных точек крепежа демпфера.
Перед непосредственным монтажом устройства определяемся с вопросом: на какую тягу будет установлено устройство. Верх или низ? Если выбор пал на нижнюю тягу, то это отчасти правильно, поскольку так достигается максимальный эффект при управлении. Однако здесь присутствует незначительный недостаток – в движении удары будут восприниматься непосредственно демпфером, что вызовет разбалансировку соосности и окончательно выведет из строя само устройство.
После того, как была проведена установка своими руками, на верхнюю тягу владелец будет наблюдать минимум эффекта управляемости, однако изделие получит наименьшие нагрузки, что продлит его ресурс. Также в таком варианте достигается наилучшая защищенность демпфера, если УАЗ Патриот курсирует по бездорожью.
Процедура установки:
- Начинаем с приварки уголка, толщиной в 3-4 мм. Сверлим отверстия для последующего закрепления демпфера.
- Такой же точно уголок привариваем к тяге. Здесь потребуется удостовериться в том, что устройство не будет являться ограничивающим фактором для угла поворота руля.
- Примерив предварительно изделие, разогреваем уголки и выгибаем их до требуемой конфигурации.
- Монтируем демпфер рулевой и затягиваем гаечный крепеж. Проверяем надежность фиксации.
На фото видно уже готовый результат – установленное устройство.
Как быть, если сварочный аппарат отсутствует? Прибегаем к другому методу фиксации. Здесь понадобится обзавестись специальными хомутами, которые позволят прикрепить устройство к тяге.
Замена крестовины карданного вала Уаз Патриот
Диски сахара на Уаз Патриот р18
Альтернатива сварочной установке
Если сварочный аппарат отсутствует, то монтаж можно осуществить с помощью регулируемых хомутов, крепящихся к рулевой тяге. Потом к ним прикрепляется сам амортизатор. Работа на этом не заканчивается, ведь поставить демпфер – это не самое важное, как уже говорилось. Главное — достичь его соосности с рулевой тягой. Цена оборудования порядка 70 долларов. Если вы решили установить демпфер на внедорожнике, обязательно серьезно подойдите к его выбору, чтобы устройство вам подходило на все 100%. И также внимательно отнеситесь к его установке, чтобы добиться максимального успеха и дальнейшего удобства в езде.
