Как сделать отрицательный развал на классике


↑ Значения углов установки колес после техобслуживания

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

  • развал — 0°30’±20’ (0° 5’±20’)*;
  • продольный угол наклона оси поворота — 4°±30’ (3°30’±30’)*;
  • схождение — 2—4 мм (3—5 мм)*.

Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0°30’.

Как проверить и отрегулировать углы установки передних колес фото

Перед регулировкой углов установки колес проверьте:

  • давление воздуха в шинах;
  • осевой зазор в подшипниках ступиц передних колес;
  • исправность амортизаторов (отсутствие заклинивания штока);
  • радиальное и осевое биение шин;
  • зазор в верхних шаровых шарнирах подвески;
  • свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

В каких ситуациях необходимо регулировать развал-схождение колес

Для начала определимся, что же представляет собой развал-схождение. Этим понятием обозначают угол их установки относительно вертикальной оси. Если верхняя часть колеса слегка наклоняется наружу, то имеет место положительный развал. В противном случае мы получаем угол со знаком «минус».

Схождение происходит уже в процессе движения. Данный параметр может отличаться в зависимости от модели того или иного авто.

К примеру, на заднеприводных машинах схождение должно быть положительным, а на переднеприводных – отрицательным.

Как мы уже упоминали выше, регулировка углов установки колес может потребоваться после выполнения любых работ по ремонту элементов подвески. Кроме того, без нее невозможно обойтись в следующих случаях:

  • значительно увеличивается расход топлива при нормальной работе двигателя и топливной системы автомобиля;
  • очень быстро и неравномерно изнашиваются шины;
  • отклонения в регулировке схода-развала видны даже невооруженным глазом;
  • машину даже на идеально ровной магистрали «ведет» в ту или иную сторону.

↑ Контроль и регулировка углов установки колес

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника.

После установки автомобиля на стенд, непосредственно перед контролем углов «прожмите» подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Зачем нужна регулировка своими руками развала схождения передних колес на Lada 2107?

Нарушения в настройке колес формируют целый букет негативных последствий, которые напрямую влияют на уровень управляемости авто:

  1. Неадекватная реакция машины на повороты руля – уход колес с выбранной траектории, занос и потеря курсовой устойчивости.
  2. Износ компонентов передней подвески: подшипников в ступицах и шарнирных соединений.
  3. Повышенный износ покрышек.


Несвоевременно проведенный развал схождение своими руками на ВАЗ 2107, может повлечь замену опор или их подшипников, а значит, и ощутимые финансовые траты. Не добавит оптимизма и фактор испорченных покрышек, которые при неправильных углах теряют свои качества буквально за несколько месяцев. Нельзя забывать о процедуре корректировки кастора в случае проведения ремонта кузова после аварии или смены деталей передней подвески.

Рекомендации производителя

Современные автолюбители уже подзабыли нормативы проведения ТО на «семерке», а зря. Согласно рекомендациям производителя корректировка величин установки колес проводится через 10 000 км пробега, при этом значения углов должны соответствовать следующим показателям:

  • Угол развала колес – 4°30’+20′ или 0°5’+20′ при ненагруженной машине.
  • Схождение колес – для груженого авто 2-4 мм или 3-5 мм при ненагруженной машине.
  • Кастор – 4°±30′ на груженой машине или 3°±30′ для порожнего авто.

↑ Угол продольного наклона оси поворота. Что делать если он не соответствует норме?

Определение состояния деталей передней подвески ВАЗ 2107 фото

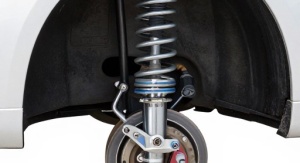

↑ Передняя подвеска:

  1. подшипники ступицы переднего колеса;
  2. колпак ступицы;
  3. регулировочная гайка;
  4. шайба;
  5. цапфа поворотного кулака;
  6. ступица колеса;
  7. сальник;
  8. тормозной диск;
  9. шаровой палец верхней опоры;
  10. поворотный кулак;
  11. защитный чехол шарового пальца;
  12. подшипник верхней опоры;
  13. верхний рычаг подвески;
  14. корпус подшипника верхней опоры;
  15. буфер хода сжатия;
  16. кронштейн буфера хода сжатия;
  17. опорный стакан амортизатора;
  18. подушки крепления амортизатора;
  19. шайба подушки;
  20. изолирующая прокладка пружины подвески;
  21. верхняя опорная чашка пружины подвески;
  22. ось верхнего рычага подвески;
  23. внутренняя втулка шарнира;
  24. наружная втулка шарнира;
  25. резиновая втулка шарнира;
  26. опорная шайба;
  27. регулировочная шайба;
  28. дистанционная шайба;
  29. кронштейн крепления поперечины к лонжерону кузова;
  30. поперечина передней подвески;
  31. крепления штанги стабилизатора;
  32. подушка штанги стабилизатора;
  33. штанга стабилизатора;
  34. лонжерон кузова;
  35. ось нижнего рычага;
  36. нижний рычаг подвески;
  37. болты крепления оси нижнего рычага;
  38. пружина подвески;
  39. обойма крепления штанги стабилизатора;
  40. амортизатор;
  41. болт крепления амортизатора;
  42. гайка крепления кронштейна амортизатора к рычагу подвески;
  43. кронштейн крепления амортизатора к нижнему рычагу подвески;
  44. нижняя опорная чашка пружины подвески;
  45. обойма вкладыша нижней опоры;
  46. корпус подшипника нижней опоры;
  47. вкладыш обоймы шарового пальца;
  48. подшипник нижней опоры;
  49. шаровой палец;
  50. ограничитель доворота передних колес.

Если при проверке величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб 27, установленных между осью нижнего рычага и поперечиной.

Регулировки схождения и развала колес ВАЗ-2101

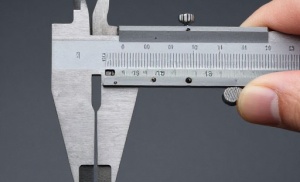

Для проверки углов установки колес требуются простейшие инструменты — линейка или штангенциркуль длиной не менее 100 мм, отвес (нить с грузом), шнур длиной около 3 м — и горизонтальная площадка. Поскольку в большинстве случаев после проверки возникает необходимость регулировать углы, лучше эти работы проводить на эстакаде или осмотровой канаве, чтобы можно было добраться инструментом к переднему мосту автомобиля. Площадки, на которых будут стоять колеса, должны находиться в одной плоскости и располагаться горизонтально. Следует учесть, что обеспечить правильные углы установки колес можно лишь тогда, когда стабильно положение самих колес во время движения. Поэтому развал и схождение проверяют, предварительно убедившись, что передняя подвеска и рулевое управление в полной исправности, что нет повышенных люфтов в их подвижных соединениях — подшипниках ступиц передних колес, шаровых опорах поворотных стоек, наконечниках рулевых тяг, втулках рычагов подвески и оси маятникового рычага. Кроме того, контролируют состояние резиновых втулок штанг задней подвески; подтягивают все точки крепления передней и задней подвесок, загрузив машину (320 кг). Затем проверяют крепление и состояние колес и шин, доведя давление в них до нормы (или на 0,1 атм больше, чем предписано инструкцией).

Как сделать отрицательный развал на классике

Определение точек равного биения колеса

Только после всего этого приступают к регулировке незагруженной машины. Вывесив передние колеса и поворачивая их, определяем и отмечаем мелом диаметрально противоположные точки равного биения на выступающих частях боковин покрышек. Затем снимаем декоративные колпаки с передних колес и устанавливаем рулевое колесо в положение, соответствующее прямолинейному движению автомобиля, — спица его должна быть расположена горизонтально.

Как сделать отрицательный развал на классике

Положение колеса при проверке развала

Теперь поворачиваем передние колеса так, чтобы отмеченные ранее точки равного биения шин обоих колес располагались вертикально. Нажимая на бампер, прокатываем автомобиль вперед и назад, чтобы исключить влияние опор на положение колес.

Как сделать отрицательный развал на классике

Определение развала колес

: 1 — поперечина; 2 — регулировочные шайбы; 3 — нижний рычаг; 4 — отвес; 5 — шина колеса; 6 — верхний рычаг; а и b — расстояния от нити до закраин обода

Наконец можно приступить к определению угла развала колес. Для этого подведем к верхней части шины отвес и измерим линейкой расстояния «а» и «Ь» между его нитью и ободом в нижней и верхней точках колес. Если разность полученных величин (Ь—а) находится в пределах от 1 до 5 мм — значит угол развала колес в норме. Разность менее 1 мм указывает на то, что угол недостаточен. Чтобы увеличить его, следует удалить нужное количество регулировочных прокладок (шайб), расположенных между осью нижнего рычага подвески и поперечиной, предварительно ослабив две гайки крепления. При чрезмерном угле развала (Ь—а больше 5 мм) нужно добавлять шайбы. Запомните, что изменение их суммарной толщины должно быть одинаковым под передним и под задним болтом. В противном случае нарушится продольный угол, на который наклоняется ось поворота колеса, и в результате автомобиль будет тянуть в сторону.

↑ Как отрегулировать или настроить угол развала передних колес

Если угол развала отличается от нормы, отрегулируйте его, изменив количество регулировочных шайб 27, установленных между осью рычага и поперечиной, руководствуясь таблицей:

↑ Что делать если изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах?

Для увеличения угла развала снимите с обоих болтов одинаковое количество шайб, а для уменьшения — добавьте.

↑ Что делать если схождение передних колес отличается?

Если величина схождения отличается от нормы, ослабьте стяжные хомутики боковых тяг и ключом 67.7813.9504 поверните обе муфты на одинаковую величину в противоположных направлениях; таким образом муфты навертываются или отвертываются и изменяют длину боковых тяг.

Выполнив регулировку, установите стяжные хомутики прорезью горизонтально с отклонением вверх или вниз не более 60° и в таком положении затяните их. При затянутых гайках кромки прорезей стяжных хомутиков не должны соприкасаться.

Регулировка развала — схождения самостоятельно в гараже

Если на обслуживание СТО нет денег или существует интерес произвести регулировку самостоятельно, то для начала необходимо продиагностировать ходовку. Если ходовая система не в порядке, то развал схождение нет смысла делать.

Существует несколько параметров, которые определяют углы установки колес автомобиля:

  • давление внутри шины;
  • загруженности машины;
  • состояние ходовки.

Перед тем, как преступить к регулировке, нужно опустошить багажник, проверить давление, сравнив с таблицей, и убедиться, что ходовая система не требует ремонта.

Производить работы желательно в гараже, где имеется смотровая яма. Пол в помещении должен быть идеально ровным. Предварительно необходимо подготовить следующие инструменты:

Регулировка развала и схождения, в первую очередь, касается колес, расположенных спереди. Угол регулируется следующим образом:

  1. Необходимо установить авто на ровной горизонтальной поверхности. Передние колеса должны смотреть прямо.
  2. На резине сделать две меловые пометки – внизу и наверху.
  3. Приложить нить отвеса к крылу и измерить отрезок от обода до отвеса в нижней и верхней точках. Разница не должна быть больше 3 мм.
  4. Переместить транспортное средство так, чтобы колеса развернулись на 90 градусов. Повторить измерения.

Если требуется регулировка, то нужно:

  1. Демонтировать колесо.
  2. Ослабить соединение опорной детали стойки масляного насоса и поворотного кулака ключом No 19.
  3. Исходя из полученных от замеров параметров, переместить деталь подвески автомобиля внутрь или наружу.

Выполнив регулировку, следует собрать все детали и произвести финальный замер. Регулируя развал машины переднего привода, можно допустить погрешность +- 1мм, а для заднего привода +1-3 мм. При первой неудачной попытке, все необходимо повторить.

Для регулирования схождения, нужно совершить следующие шаги:

  1. Для беспрепятственного вращения колес, пространство под ними необходимо обработать пенным раствором.
  2. Руль автомобиля следует зафиксировать в положении «прямо».
  3. Натянуть тонкую прочную нить вдоль центра ступиц на одном расстоянии от центра задних и передних колес. Определить расстояние от нити до точек обода, расположенных впереди и сзади.
  4. Если разница расстояний составляет больше 3-х мм, то необходимо поменять длину рулевой тяги, повернув муфту ключом No 13.
  5. В процессе регулирования держать под строгим контролем изменение разницы расстояний от нити до обода.
  6. Проделать таким же образом схождение второго колеса.

Задние колеса подвергаются регулировке гораздо реже, но совсем отвергать это все же не стоит, так как они устанавливаются под определенным углом. Неправильный развал задних колес зачастую заключается в деформации одного или нескольких элементов заднего моста. Чтобы установить правильные углы развала, следует устранить деформированные участки или обновить их. Чаще всего этого бывает достаточно.

Чтобы инструкции не были сухой информацией, для закрепления материала, можно ознакомиться с подробным видео:


vaz2107 Нарушить архитектуру геометрических связей способен как естественный износ элементов подвески, так и многократные удары о неровности дорожного полотна. Впрочем, манипуляции с элементами рулевого управления или узлами передней подвески также влекут за собой необходимость поднастройки геометрии.

Квалифицированная регулировка развала схождения на 2107 своими руками обеспечивает правильное взаимное расположение колес, гарантирующее:

  • безопасное поведение на дороге (отсутствие увода в сторону и «рысканья»);
  • равномерный износ покрышек;
  • оптимальные условия работы элементов подвески.

Подведем итоги

Устанавливать правильную геометрию передней подвески нужно на ровной площадке при помощи следующих инструментов:

  • Шаблон для определения угла кастора.
  • Отвес и бечевка с крючками.
  • Штангенциркуль или линейка.
  • Брусок толщиной 28 мм.
  • Комплект ключей.

Отрегулировав кастор методом перестановки шайб, можно приступать к настройке углов положения передних колес в следующей последовательности: юстировка развала за счет добавления/удаления шайб и наладка схождения путем вращения соединений рулевых тяг.

Я тут решил схождение настроить. В конце будет теория. Взял я леску и отрезал пластинки и сделал их острым уголком.

Привезал к уголкам леску.

Это что бы был зацеп за протектор.

Взял мягкую пружинку и соединил две лески с уголками.

Далее изготовил из бруска два бруска, один 22мм второй 6мм.

В итоге получилась вот такая конструкция.

Для выполнения работы по проверке схождения колес, используем прочную нить с привязанными на концах крючками. Зацепляем крючки за протектор на уровне осей задних и передних колес. Так как колея задних колес меньше колеи передних на 44 мм, подкладываем под нить к боковине каждого заднего колеса брусок толщиной 22 мм.

Устанавливаем рулевое колесо в такое положение, чтобы нить коснулась боковины шины переднего колеса в диаметрально противоположных точках.

Закрепляем нить на протекторах с противоположной стороны ВАЗ 2107 и под нить на боковину заднего колеса подкладываем брусок толщиной 6 мм.

Таким образом, общая толщина брусков с одной стороны заднего колеса составит 28(22+6) мм. При схождении 1 мм для одного переднего колеса нить должна слегка коснуться боковины его шины в диаметрально противоположных точках.

А теперь теория из интернета. Углы установки колес (развал-схождение) — конструктивные параметры, определяющие положение колес на автомобиле в режиме прямолинейного движения и в поворотах. Отклонение углов установки колес от нормативных значений может стать причиной неустойчивого движения (самопроизвольный увод от прямолинейного направления, «рыскание»), неравномерного и преждевременного износа шин и деталей подвески, а также повышенного расхода топлива. Угол продольного наклона оси поворота (кастер) — это угол между вертикалью и осью поворота колеса при виде сбоку. Угол регулируется изменением количества регулировочных шайб на болтах крепления оси нижнего рычага, подвески, что обеспечивает стабилизацию колес при прямолинейном движении автомобиля. Угол развала колес — это угол между плоскостью вращения колеса и вертикальной прямой, проходящей через центр пятна контакта шины с поверхностью дороги. Угол развала колес на регулируется одновременным изменением количества регулировочных шайб одинаковой толщины на обоих болтах крепления оси нижнего рычага, что обеспечивает правильное положение колеса при работе подвески. Схождение колес — разность в расстояниях между передними и задними точками внутренней части ободьев правого и левого колес. Проверку и регулировку углов установки передних колес на ВАЗ 2107 рекомендуется проводить на стенде в специализированной мастерской, однако операцию по проверке углов установки передних колес на автомобиле (за исключением проверки угла продольного наклона оси поворота) можно выполнить с достаточной точностью своими руками. Более точные результаты дает контроль углов на груженом автомобиле под статической нагрузкой 320 кг, что приблизительно соответствует весу четырех человек, размещенных на сиденьях, и грузу 50 кг в багажнике. Топливный бак на автомобиле должен быть полностью заправлен. После проведения первого технического обслуживания и последующей эксплуатации значение углов должно соответствовать следующим величинам: — угол продольного наклона оси поворота колес: 4°±30′ (3°±30′)*; — угол развала колес: 4°30’+20′ (0°5’+20′)*; — схождение колес: 2 — 4 (3 — 5)* мм. * в скобках указаны значения углов на ВАЗ 2107 без нагрузки. Перед проверкой углов установки колес (развал — схождение) проверяем давление воздуха в шинах, отсутствие осевого и радиального биения шин, люфт в подшипниках ступиц, люфт в верхних шаровых опорах подвески и свободный ход рулевого колеса. При необходимости устраняем выявленные неисправности. Перед контролем углов, рулевое колесо устанавливаем в положение прямолинейного движения автомобиля. «Прожимаем» подвеску ВАЗ 2107, приложив 2—3 раза вертикальное усилие 40—50 кгс сначала к заднему бамперу, а затем к переднему. Проверку углов установки колес (развал — схождение) на ВАЗ 2107 проводим в следующей очередности: — угол продольного наклона оси поворота колес (проверка и регулировка угла продольного наклона колес возможна только в специализированной мастерской); — угол развала колес (проверку угла развала колес можно провести самостоятельно, но регулировка угла развала колес возможна только в специализированной мастерской); — схождение колес (проверку и регулировку схождения колес на ваз 2107 можно провести самостоятельно). Проверяем углы развала колес 1. Прежде всего нужно подготовить автомобиль к регулировке развала схождения. 2. Выполняем подготовительные работы, необходимые перед проверкой углов установки колес. 3. Штангенциркулем измеряем расстояние от нити отвеса до верхней и нижней точек обода и определяем разницу расстояний. Разница в 3 мм приблизительно соответствует углу развала 30′. Схождение колес. Схождение колес на ВАЗ 2107 регулируется изменением длины рулевых тяг путем вращения их резьбовых муфт. Это обеспечивает правильное положение передних колес автомобиля при разных скоростях и радиусах поворота. 1. Подготавливаем автомобиль к выполнению операций. 2. Выполняем подготовительные работы, необходимые перед проверкой углов установки колес. 3. Для выполнения работы по проверке схождения колес, используем прочную нить с привязанными на концах крючками. Зацепляем крючки за протектор на уровне осей задних и передних колес. Так как колея задних колес меньше колеи передних на 44 мм, подкладываем под нить к боковине каждого заднего колеса брусок толщиной 22 мм. 4. Устанавливаем рулевое колесо в такое положение, чтобы нить коснулась боковины шины переднего колеса в диаметрально противоположных точках. 5. Закрепляем нить на протекторах с противоположной стороны ВАЗ 2107 и под нить на боковину заднего колеса подкладываем брусок толщиной 6 мм. Таким образом, общая толщина брусков с одной стороны заднего колеса составит 28(22+6) мм. При схождении 1 мм для одного переднего колеса нить должна слегка коснуться боковины его шины в диаметрально противоположных точках. Регулируем схождение колес на ВАЗ 2107 самостоятельно Для этого: 1. Двумя ключами на 13 мм ослабляем стяжные хомуты муфты наружной рулевой тяги. 2. Раздвижными пассатижами вращаем муфту и регулируем длину тяги до исчезновения зазоров между нитью и боковиной шины переднего колеса. 3. Затягиваем стяжные хомуты. Аналогичную работу проводим с другим колесом и добиваемся суммарного схождения передних колес 2 мм. Для установки схождения одного колеса, равного 1,5 мм, под нить необходимо подложить брусок толщиной 31(22+9) мм, для схождения 2 мм — 34(22+12) мм соответственно.

Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты

Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.

Установка угла развала

Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:

  • Приставить бечевку отвеса к верхней точке боковины покрышки.
  • Измерить штангенциркулем расстояние от обода диска до бечевки в нижней и верхней точках.
  • Определить разность полученных результатов. Например, если разница между цифрами в нижней и верхней точках составляет 3 мм, то это говорит о том, что угол развала составляет 30°.
