Обогрев руля: зачем и почём?

Когда он появился?

Первый патент на подогреватель рулевого колеса зарегистрировал американский изобретатель Рубен Смит в августе 1912 года, и все последующие авторы лишь доводили изобретение до ума, внедряя новые материалы и компоновки. «Революция» произошла в 1983 году, когда японские инженеры Казуши Нода, Мориюки Комацу и Хироши Мицунага предложили конструкцию из термопластины, теплового преобразователя и теплового аккумулятора.

Такая конструкция позволяла аккумулировать тепло, пока руль горячий, а потом отдавать его, когда температура опускается ниже заданной. В жаркую погоду руль с подобной системой мог бы охлаждаться. Впрочем, конструкция применения так и не нашла — сейчас автомобили оснащают простейшим обогревателем, который недалеко ушёл от своего прародителя более чем столетней давности.

Правила подключения механизма

После того, как на руль были установлены нагревательные элементы, можно подключать устройство к питанию. Вариантов подключения существует несколько:

посредством прикуриватель;
через специально выделенную для этой цели проводку;
с помощью неиспользованных проводов.

Наиболее практичный и безопасный вариант обустройства питания — подключение через проводку по выделенной линии от аккумулятора. Алгоритм действий такой:

нужно взять два медных кольца, которые имеют толщину порядка 1,5 мм, и подготовить кнопку включения;
кольца необходимо присоединить к плюсу и минусу электрической проводки машины;
кнопку выключения устройства следует поставить в кожух рулевой колонки, размещённой внизу — так будет эстетичнее и удобнее;
на левой накладке нужно сделать вырез для установки кнопки посредством специального трафарета;
затем провода необходимо припаять к кольцам, после чего сквозь предохранитель и реле соединить с аккумулятором;
медные кольца следует прикрепить на провод двухсторонним скотчем, а затем залить их эпоксидным клеем;
один провод должен быть плюсовым, минус же может быть использован от рулевого вала;
контакт для выключения должен располагаться напротив колец в руле, для этого нужно проделать специальное отверстие;
необходимо всё тщательно изолировать, чтобы избежать нежелательных контактов;
внизу следует установить тонкую пластинку в качестве пружины, чтобы кнопка выключения постоянно прижималась к кольцам: одним концом пружина упрётся в руль, вторым — будет давить на контакт.

Это интересно: 2 способа самостоятельной замены масла в автоматической коробке передач (АКПП)

Процесс нагревания при таком подключении произойдёт довольно быстро и равномерно. Руль будет заметно тёплым уже через несколько минут.

Сколько он стоит на новых автомобилях?

Как отмечалось выше, подогрев руля, несмотря на наш холодный климат, встречается в списке стандартного оборудования и опций далеко не у всех производителей. Например, на Mazda, Renault, Nissan, Citroen, Chevrolet и Mercedes-Benz «грелку» можно поставить только в качестве опции за дополнительную плату.

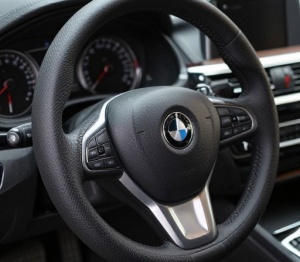

Изредка подогрев встречается как отдельная опция. Так, например, на BMW 1-й серии он обойдётся (цены июля 2014 года) в 11 168 рублей, а на Range Rover — в 13 500 рублей. Куда чаще его можно встретить в специальных пакетах опций. На Opel Zafira пакет Enjoy за 18 000 рублей, помимо подогрева руля, включает датчик качества воздуха, двухзонный климат-контроль и электрозеркала с подогревом. На Volvo XC60 в зимний пакет за 19 900 рублей входят также подогрев лобового стекла и форсунок омывателя.

1 / 3

2 / 3

3 / 3

Бывает и так, что обогрев руля включён в стандартное оборудование той или иной комплектации. Тут у автопроизводителей политика разная. Например, у Toyota заветную опцию имеют только дорогие внедорожники Highlander, Land Cruiser и LC Prado — лишены её даже отнюдь не дешёвые RAV4 и Camry, не говоря уже о Corolla. А вот корейские производители на тепло для рук водителя не скупятся. У Kia есть пакет «Тёплые опции», который включен в список стандартного оборудования практически на всех автомобилях марки, включая Rio. Лишена его только самая дешёвая базовая комплектация Comfort.

Реклама опции «Обогрев руля» от Kia

Особенности монтажа

Для работы в домашних условиях лучше всего взять специальные нагревательные элементы, которые используются в механизмах подогрева автомобильных сидений. В магазинах можно приобрести такой набор, как «Емеля Горыныч». Он хорош тем, что оснащён качественным термореле. Благодаря ему подогрев будет отключаться автоматически, когда достигнет той или иной температуры.

Для изготовления самодельного подогрева руля, кроме самих реле и нагревательных элементов, нужны следующие инструменты и материалы:

фломастер;
нож и эпоксидный клей;
двусторонний скотч и изолента;
герметик;
контакт выключения устройства, два кольца из меди;
кожаный чехол для руля (его при желании тоже можно сшить самому);
паяльник.

Это интересно: Цена переднего бампера Chevrolet Cruze: нюансы выбора и покупки

Чтобы начать процесс монтажа, рулевое колесо нужно снять. После этого в первую очередь ставятся нагревательные элементы.

Процесс представляет собой последовательность действий:

С помощью маркера нужно отметить места установки нагревателей. При этом шаг может быть разным. Допустимое расстояние между бороздками — от 20 до 30 мм.
После разметки колеса необходимо ножом проделать углубления для нагревательных элементов. Вместо острого лезвия можно использовать для этого специальную бормашину с насадками.
Провода можно зафиксировать, а можно оставить как есть. В итоге они закроются чехлом.

Специалисты советуют ставить нагревательные элементы на клей, а участки поворотов и изгибов крепить с помощью изоленты. Её можно убрать, когда клей высохнет. Как только он затвердеет, борозды с нагревательными элементами потребуется наполнить герметиком. Благодаря этому под кожаным чехлом канавки совершенно не будут ощущаться. Затем борозды шпаклюют, а поверхность колеса выравнивают ножом.

Можно ли сделать подогрев самому?

Что если руль в машине не обогревается, а руки просят тепла? Можно установить эту опцию самостоятельно, благо конструкция, как мы поняли, у него несложная. Комплект качественных нагревательных нитей и проводки стоит в среднем от 3 000 рублей. Стоимость установки зависит от сложности электроники вашего автомобиля. На недорогих машинах, где чужеродный девайс не будет конфликтовать с бортовым компьютером, установка обойдётся примерно в 5 000 – 6 000 рублей. На дорогих машинах, в частности на Mercedes-Benz (у немцев, как мы уже писали, подогрев руля не предусмотрен), нити приходится внедрять в бортовую электросистему. Удовольствие обойдется в 12 000 – 15 000 рублей. А то и выше. Любителям экономии и самостоятельного ремонта можно посоветовать обойтись без помощи мастеров. Вместо дорогого установочного комплекта купить нагревательные нити значительно дешевле — до 1 000 рублей. Дальше придётся разбирать рулевую колонку, расшивать оплётку руля, чтобы проложить под ней нити, и зашивать её обратно. Питание и управление можно проложить по собственному вкусу. Кто-то выводит включение подогрева на отдельную кнопку и размещает её в произвольном месте в салоне. Кто-то предпочитает подсоединять систему к кнопке подогрева сидений, чтобы включать их синхронно. На всякий случай оговоримся, что заниматься самостоятельным «колхозом» можно только в том случае, если у вас есть какие-то представления об электротехнике, а ещё лучше — опыт работы с автомобильной электрикой. Если нет ни того ни другого, лучше не экспериментировать и во избежание неприятностей отдать дело на откуп мастерам, знающим своё дело. Есть и ещё одна альтернатива — не мучиться с установкой и купить оплётку для руля с проводом, подключаемым через разъем прикуривателя. Стоит такая от 700 до 1 000 рублей, но использовать её сложно. Провод мешает рулить.

Купить комплект или сделать своими руками?

Желание дооснастить автомобиль подогревом руля можно воплотить 4-мя путями.

Купить готовый для установки комплект, который будет включать в себя термовыключатель, нагревательный элемент, кнопку, реле, провода с держателем для предохранителя. В некоторых системах для повышения эффективности в цепь включен преобразователь напряжения с 12 В ≥ 30 В.
Собрать комплект для установки своими руками. Если не учитывать преобразователь напряжения, который есть далеко не во всех моделях, комплект состоит из легкодоступных для покупки элементов.
Установить штатный руль с подогревом. Вам потребуется купить руль, кнопку и, возможно, заменить подрулевой шлейф. Но это лишь при условии, что на вашу модель автомобиля более поздних годов выпуска либо в дорогих комплектациях штатно устанавливался обогрев руля.
Изготовить подогрев своими руками, использовав в качестве нагревательного элемента провод МГТФ. Ранее, наряду с нихромовой проволокой, мы рассматривали изготовление нагревательного элемента из провода МГТФ для подогрева зеркал заднего вида. Этот же элемент часто используется в конструкции подогрева сидений.

Для выбора собственного пути вам достаточно оценить себестоимость готового комплекта, элементов по отдельности и временные затраты на установку подогрева руля каждым из способов.

Оплетка

Преимущества установки оплетки с подогревом:

обогрев питается от прикуривателя, поэтому нет необходимости вмешиваться в конструкцию бортовой сети автомобиля;
снятие и установка занимает не более 2-3 минут.

За кажущееся удобство придется заплатить серьезными недостатками:

невозможность включение подогрева руля в движении. Провод питания, идущий к прикуривателю, будет сковывать движения рулевого колеса, что затрудняет управление автомобилем и чревато попаданием в ДТП;

незначительный эффект. При кратковременном включении руль будет нагреваться очень слабо и быстро отдавать тепло после снятия оплетки. Мы не рекомендуем ездить постоянно с такого рода аксессуаром на руле. Из-за своей универсальности и особенностей изготовления оплетка с подогревом плохо фиксируется на руле, что может помешать совершить контраварийное руление в случае заноса;
оплетку, провод и переходник для питания подогрева руля придется постоянно хранить в автомобиле.

Инструмент и материалы

Для установки комплекта подогрева рулевого колеса вам потребуются:

паяльник, флюс и немного припоя;
инструмент для снятия обшивки рулевой колонки, руля. Подробную инструкцию по снятию вы можете найти в руководстве по ремонту и эксплуатации вашего автомобиля;
перовое сверло для отверстия в спице руля под термовыключатель;
универсальный клей «Момент». Клей не позволит токопроводящей ткани мяться, слезать с обода при подключении и перешивке.

Что в будущем?

Ни у одного из продающихся сегодня автомобилей нет такой функции, как адаптивный климат-контроль рулевого колеса, который может не только подогревать его, но и охлаждать? Впрочем, каждый год производители вынуждены выводить на рынок что-то новенькое, чтобы у покупателей создавалось впечатление постоянного прогресса и потребность покупать его плоды. Поэтому очень даже возможно, что настанет день, когда в пресс-релизе нам анонсируют уникальное премиальное и инновационное рулевое колесо с климат-контролем. И пусть его идею придумали в 1983 году…
