Как сделать развал-схождение колёс своими руками


Что такое сход-развал колес автомобиля

Развал-схождение или сход-развал – это процедура, которая состоит из двух этапов регулировки колес относительно кузова: развал и схождение. Данные регулировки необходимо проводить, чтобы не возникало проблем с управляемостью автомобиля, от которой напрямую зависит безопасность движения.

Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты и «отзываться» на движения руля. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может стереться менее чем за 500 километров.

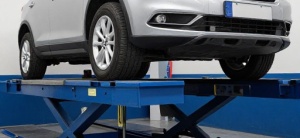

Регулировка схождения-развала колес в современных сервисах выполняется при помощи специальных стендов с оптическими датчиками, и проведения диагностики на компьютере. За счет этого удается выставить максимально точные значения. Раньше сход-развал регулировался при помощи обычных отвесов.

Что такое развал, схождение и кастор

Несмотря на то, что операцию называют «развал-схождение», существует еще один параметр, сильно влияющий на управляемость машины. Что означают эти названия? Развал – это отклонение колес в вертикальной плоскости. Схождение – отклонение в угле поворота колес. Кастор – наклон амортизаторной стойки.

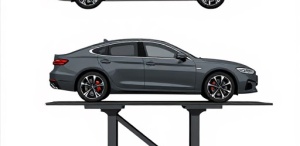

что такое сход развал кастор

Если правильно сделать развал, то пятно контакта колес с дорогой максимально, что обеспечивает наилучшее сцепление с покрытием и управление во время движения. Если же развал неправильный, то сокращается пятно контакта колес, ухудшается сцепление и управляемость, а также возрастает износ резины. Правильное схождение колес обеспечивает минимальный уровень боковых нагрузок во время движения, благодаря чему возрастает управляемость автомобиля, снижается сопротивление движению, а также увеличивается срок службы покрышек. Правильный кастор обеспечивает оптимальное распределение динамических нагрузок, благодаря чему машина становится более управляемой.

последствия неправильного сход-развала колес

Что необходимо для регулировки развала-схождения

Чтобы самостоятельно сделать развал или схождение колес вам потребуются:

  • диагностика подвески, при необходимости ремонт;
  • специальный стенд, ямные пути, смотровая яма или просто ровная площадка;
  • прибор для измерения углов развала и схождения. Если его нет, то потребуются:
  • линейка;
  • длинная рейка;
  • веревка;
  • малярный скотч;
  • несколько деревянных брусков;
  • штангенциркуль;
  • набор ключей;
  • регулировочные шайбы;
  • жидкость WD-40;
  • домкрат;
  • руководство по ремонту автомобиля.

Что такое развал колес

Под понятием «развал» понимается угол между плоскостью вращения колес и вертикальной прямой. Иначе говоря, отклонение колес на осях от вертикали.

Исходя из определения развала, можно сделать вывод, что он бывает положительный и отрицательный:

  • Положительным называется развал, когда верхние части колес на одной оси находятся на большем расстоянии друг от друга, чем нижние. Положительный развал намеренно используется на грузовых автомобилях. Связано это с тем, что при загрузке автомобиля с положительным развалом колес, развал может выйти в ноль или максимально приблизиться к этому значению;
  • Отрицательным называется развал, когда верхние части колеса на одной оси находятся на меньшем расстоянии друг от друга, чем нижние. Отрицательный развал намеренно используется, чтобы увеличить устойчивость автомобиля при входе в повороты на высоких скоростях.

При нулевом развале колес, когда верхние и нижние части покрышек находятся на одинаковом расстоянии вдоль одной оси друг от друга, удается достичь минимального износа покрышек.

Развал

  • Развал положительный ( + ), когда колесо наклонено верхней частью вне автомобиля
  • Развал отрицательный ( — ),когда колесо наклонено верхней частью внутрь автомобиля
  • Нулевой развал, когда колесо вертикально

Развал регулируется для передних и задних колес автомобиля.

Развал необходим для равномерного распределения нагрузки автомобиля по всему пятну контакта шины в точке контакта, чтобы свести к минимуму износ шин. Развал возможно также использовать, чтобы изменить управляемость автомобиля, иногда за счет износа шин. Отрицательный развал может улучшить устойчивость автомобиля в поворотах, обеспечивая хороший контакт шины с дорогой при прохождении поворотов.

Неправильный развал может вызвать уводы, а также чрезмерный износ шин. Как правило, разница развала на одной оси (кросс) должна быть не более 30′ (в минутах).

Неправильный развал может привести к следующим последствиям:

  • Износ внутренней поверхности шин:- чрезмерный отрицательный развал
  • Износ на внешнем краю покрышки:- чрезмерный положительный развал
  • Тянет в одну сторону
  • Чрезмерный износ подшипника колеса (из за неравномерной нагрузки)
  • Неудовлетворительная управляемость автомобиля

Возможные причины неправильного развала:

  • Деформация элементов подвески
  • Неправильная регулировка
  • Неправильный клиренс

Продольный наклон шкворня (или оси поворота) (CASTER) — угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации передних колес в направлении прямолинейного движения.

Иначе кастер – это продольный наклон плоскости качания колеса и может быть просто описан как, наклон вперед или назад Макферсон если смотреть на автомобиль сбоку. Положительный кастор (+), — это когда верхняя опора стойки смещена назад. и чаще используется на современных автомобилях.

Отрицательный кастер — это когда верхняя опора стойки смещена вперед. Положительные кастер обеспечивает лучшую курсовую устойчивость и стабилизацию, чем негативный кастер. Если вы посмотрите на передние колесо и вилку велосипеда, вы увидите, что они образуют положительный кастер, и именно это позволяет ехать на велосипеде не прикасаясь к рулю. Чем больше положительный угол продольного наклона, тем тяжелее руль.

Поскольку в большинстве своем современные автомобили способны развивать высокие скорости, положительный угол продольного наклона необходим для обеспечения высокой стабильности при движении. Электрогидравлическое рулевое управление призвано для преодоления тяжелого руля. Как правило, кастор на левой и правой стороне транспортного средства не должен различаться более чем на 30′ (в минутах), в противном случае автомобиль может тянуть в одну сторону. Автомобиль будет тянуть в сторону с наименьшим углом.

Неправильный кастер может привести к следующим последствиям:

  • Тяжелое рулевое управление — чрезмерный положительный кастер
  • Чрезмерная чувствительность к восприятию дорожных неровностей на руле – избыточный положительный кастер
  • Колебание (биение) руля — : чрезмерный отрицательный кастер усилия на рулевом колесе при левом и правом поворотах, односторонний износ протектора
  • Отсутствие самостабилизации руля — : чрезмерный отрицательный кастер разные визг шин на поворотах.

Возможные причины неправильного castеr:

  • Верхняя опора -Макферсон установлена вперед или назад
  • Продольный рычаг подвески или его крепление перемещается вперед или назад
  • Автомобиль не установлен на ровной поверхности при регулировке
  • Неправильный наклон автомобиля
  • Колеса не блокируются во время регулировки
  • Неправильная регулировка (если регулируется)

Что такое схождение колес

Под понятием «схождение» понимается угол между плоскостью вращения колес и продольным сечением автомобиля. Выделяют положительное и отрицательное схождение колес:

  • Положительным называется схождение, когда передние части колес находятся на меньшем друг от друга расстоянии, чем задние;
  • Отрицательным называется схождение, когда задние части колес находятся на меньшем друг от друга расстоянии, чем передние.

При неправильно выставленном схождении колес, в разы увеличивается износ колеса, гораздо значительнее, чем при неправильно выставленном развале.

Что представляет собой развал схождение?

Развал — это угол, образованный вертикалью и плоскостью колес. С помощью него возникает тесный контакт между шинами и дорожным покрытием. Грамотно выставленные углы и схождение колес гарантируют полноценную работу подвески. Если они в один момент начнут отклоняться от нормальных показателей, то это повлечет за собой разные проблемы. К примеру, управляемость автомобиля станет хуже, возрастет нагрузка на шрусы или сайлентблоки.

Каждый водитель должен регулярно производить измерение развала и углов схода. Но поскольку подобные операции в автомастерской стоят немалых денег, водители ищут способы сэкономить. Они проводят работу самостоятельно в своем гараже. Прежде чем приступить к регулировке развал схождение своими руками, необходимо изучить признаки нарушений, а также инструкцию по правильной работе.

Как определить, что на автомобиле неправильно отрегулирован сход-развал колес

Имеется ряд симптомов, которые явно указывают на сбитые настройки схождения-развала колес автомобиля:

  • При вхождении в поворот на небольшой скорости слышится визг колес;
  • Для движения автомобиля по прямой руль требуется отклонить немного вправо или немного влево от центральной оси;
  • Если отпустить руль автомобиля, машину начинает самопроизвольно тянуть в одну из сторон;
  • Шины автомобиля быстро изнашиваются.

Если проявляются описанные выше симптомы, необходимо отрегулировать развал-схождение колес. Подобную процедуру выполняют практически в любом сервисном центре.

Когда необходимо делать развал схождения

Углы установки могут нарушаться, например, при ударе скатом о бордюрный камень во время парковки или при наезде на высокой скорости на какой-либо дефектный участок дорожного полотна — выбоину, яму и т. д. Обязательно выравнивать углы установки колёс следует и при обнаружении неравномерного износа шин.

  1. Автомобиль заметно «тянет» вправо или влево
  2. Машина движется прямо только при некотором повороте рулевого колёса
  3. После выполнения поворота руль не возвращается в «нейтраль» самостоятельно

После каких работ обязательно делать сход-развал

Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.

Замена шаровых опор

Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.

Замена рулевого наконечника

От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.

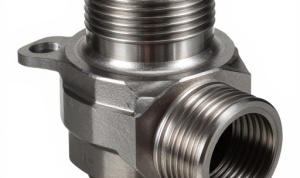

Замена шарнира равных угловых скоростей (ШРУСа)


Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.
Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.

Какие операции можно сделать самостоятельно

Единственная операция, которую невозможно правильно сделать самостоятельно – это точная регулировка кастора. Если авария не изменила геометрию кузова, то можно сделать симптоматическую регулировку кастора. Когда машина плохо слушается руля, входит в повороты неустойчиво и с задержкой, необходимо просто увеличить кастор на 20–40 минут. Если же при резком разгоне руль начинает вырываться из рук, кастор нужно сделать меньше. При этом необходимо помнить – увеличение кастора приводит к увеличению развала колес. Также вы сможете отрегулировать развал схождение своими руками. Если же кузов поврежден в результате аварии, что привело к нарушению его геометрии, то любая регулировка подвески бессмысленна. Вы потратите много времени, а результат будет крайне сомнительным. Поэтому после даже небольшой аварии, обязательно проверяйте геометрию кузова на специальном стенде.

После каких работ необязательно делать сход-развал

Схождение-развал – процедура не из дешевых, и часто недобросовестные сервисы уверяют водителей, что после проведения той или иной работы ее обязательно нужно провести. Ниже приведены наиболее распространенные ситуации, когда водителю может показаться, что необходимо выполнить сход-развал колес, но на самом деле этого не требуется.

Замена шин

Самое распространенное заблуждение, что при замене зимней резины на летнюю и наоборот требуется выполнять сход-развал. Это не так, поскольку на параметры схождения и расхождения колес замена резины, выполненная стандартным образом, никак не влияет. Если после замены шин автомобиль начало тянуть самопроизвольно в сторону при движении по прямой, следует первым делом проверить резину на равномерность износа.

Замена амортизаторов

Рекомендуем прочитать: Как прокачать амортизаторы перед установкой
После замены амортизаторов не требуется выполнять сход-развал колес, поскольку от них практически никак не зависят рулевые тяги и шаровые опоры. Во время замены амортизаторов данные элементы рулевого управления не затрагиваются, их даже не требуется раскручивать.

Замена стабилизаторов

Ситуация со стабилизаторами идентична амортизаторам. После их замены не требуется выполнять сход-развал колес, поскольку при проведении работ не затрагиваются ключевые элементы подвески и рулевого управления.

(411 голос., средний: 4,54 из 5)

    Похожие записи
  • Прокладка ГБЦ: назначение, признаки пробоя, как выбрать и заменить
  • Какой масляный фильтр лучше выбрать

Когда стоит выполнить регулировку?

Процедуру регулировки стоит проходить каждый год, желательно во время сезонной замены покрышек. В течение года автомобиль регулярно попадает в дорожные выбоины, наезжает на бордюры, а значит ходовая расшатывается и углы начинают изменяться.

Помимо плановой регулировки, процедура может проводиться внепланово. Чаще всего это происходит в следующих случаях:

После попадания человека в аварию, в результате которой произошел сильный удар, повредивший элементы подвески.

После долгого путешествия и вынужденной езды по бездорожью.

После изменения клиренса авто.

Регулировка, произведенная вовремя, убережет водителя от затрат на ремонт автомобиля и новые шины. Во времена Советского Союза люди не пользовались компьютерами. В работе с машиной они использовали лишь гаечный ключ и штангенциркуль. Разберемся, как отрегулировать развал схождение своими руками таким же способом.
