Датчик температуры охлаждающей жидкости (ДТОЖ) – входит в систему управления двигателем (ЭСУД) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы.
Расположение датчика температуры
На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.

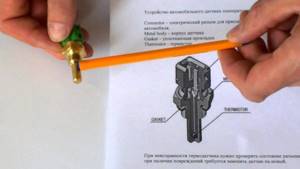

Устройство ДТОЖ
Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.
Принцип действия ДТОЖ ВАЗ 2108i, 2109i, 21099i
После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива больше) и небольшим на прогретом (топлива меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.
Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.
Неисправности ДТОЖ
Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот его длительного прогрева.
В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.
Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД.
Применяемость ДТОЖ
ВАЗ 2108, 2109, 21099 – ДТОЖ 2112-3851010 (23.3828).
Примечания и дополнения
— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

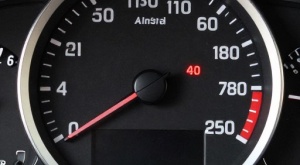

Если Вы обратили внимание на то, что указатель температуры охлаждающей жидкости Ваз 2109 показывает некорректное значение, то существует необходимость его проверки. Датчик температуры охлаждающей жидкости предназначен для контроля температуры двигателя. Конечно, на работу системы охлаждения у автомобиля Ваз 2109 этот датчик никак не влияет. На работу системы охлаждения влияет термостат и датчик на радиаторе, который включает вентилятор охлаждения радиатора при температуре охлаждающей жидкости более 90 градусов. Датчик температуры охлаждающей жидкости предназанчен только для ИНДИКАЦИИ температуры двигателя на панели приборов Ваз 2109. Однако, это тоже важно, Вы как водитель должны знать температуру Вашего двигателя.
Датчик температуры охлаждающей жидкости Ваз 2109 представляет собой термосопротивление, то есть электрический элемент, который меняет свое сопротивление в зависимости от температуры. В руководстве по эксплуатации Ваз 2109 написано,что для проверки датчика температуры охлаждающей жидкости его необходимо снять, потом помещять в стакан с водой известной температуры и мерять его сопротивление. Как всегда разработчики пошли самым сложным путем: чтобы достать датчик из двигателя необходимо слить тосол до уровня датчика (а это сделать не очень то и просто,учитывая,что придется снимать какой-нибудь шланг для слива), идти куда-то греть воду проверять потом идти обратно к машине, вкручивать датчик на место и снова заливать тосол.
Можно сделать гораздо проще: взять три резистора — один 600 Ом, второй 160 Ом,третий 100 Ом. Эти резисторы и будут у нас имитировать датчик температуры. Открываем капот, снимаем фишку с датчика температуры и подносим её к аккумулятору. Резистор 600 Ом одним концом вставляем в массу аккумулятора, на другой конец насаживаем фишку датчика.
Идем в салон и включаем зажигание — стрелка указателя температуры должна показать около 50 градусов.
Затем вместо резистора 600 Ом вставляем резистор 160 Ом — стрелка указателя температуры должна показывать 90 градусов.
На третьем резисторе номинала 100 Ом стрелка указателя температуры должна показывать больше 100 градусов. Если при подключении резисторов и их смене указатель температуры показывает приведенные выше значения (могут немного отличаться) — значит провод от датчика к указателю, и сам указатель исправны. Обратите внимание,если при езде на автомобиле более 10 минут, то есть на наверняка прогретом двигателе,но указатель не показывает температуру — значит у Вас действительно неисправен датчик температуры и его необходимо заменить, стоит он недорого, порядка 2-3 $ и продается в любом автомагазине. Если же Вы подключаете резисторы между массой и разъемом датчика, и при включенном зажигании стрелка мертво стоит на месте — то дело тут не в датчике. Необходимо проверить провод от датчика к указателю и сам указатель температуры.
В любом автомобиле одну из главных ролей играет система охлаждения. Как проверить должен знать каждый автомобилист. На всех инжекторных и карбюраторных машинах устанавливаются датчики температуры, но функции у них немножко отличаются.
Например, на карбюраторных двигателях датчик температуры позволяет только выводить информацию о текущем значении параметра на приборную панель. А вот в инжекторных системах один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и подает сигнал на ЭБУ, который включает вентилятор охлаждения.
Что такое датчик температуры охлаждающей жидкости
Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.
Важная рекомендация: можно ли смешивать антифриз с тосолом или между собой, или с водой, и что будет, если смешать? Ответ найдет по ссылке.
Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.
ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.
Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.
Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.
Информация для начинающих автомобилистов: охлаждающая система (радиатор, рубашка системы охлаждения двигателя) должна содержать жидкость (желательно, которая имеет высокую температуру кипения), которая отводит тепло от мотора.
Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.
Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.
Датчик температуры жидкости охлаждения — маленькое звено в агрегатной конструкции системы автомобиля, но оно очень важное. От правильности его работы и исправности в целом, зависит стабильность работы мотора.
Симптомы неисправности
Чтобы обеспечить передачу на электронный блок управления верных данных от датчика температуры ОЖ, его необходимо соответствующим образом установить на место.

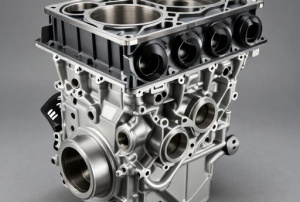

Откручиваем
Место ДТОЖ находится возле корпуса термостата. Наконечники датчика обязательно должны быть в контакте с жидкостью охлаждения.
Потому первопричиной некорректной работы ДТОЖ может оказаться его банальная неправильная установка.
Некоторые симптомы позволят даже малоопытному автомобилисту определить, что проблема заключается именно в этом датчике:
- Выхлопные газы имеют очень низкое качество из-за нарушенной топливовоздушной смеси;
- Показатели расхода топлива заметно выросли;
- Отработанные газы имеют ухудшенный состав;
- Двигателем становится проблематично управлять;
- На приборной панели высвечивается код неполадки, либо начинает мигать сигнальная лампа, означающая перегрев силового агрегата;
- С трудом удается запустить двигатель.
Многие сразу же загоняют автомобиль в гараж и приступают к замене датчика температуры охлаждающей жидкости на своем ВАЗ 2110. Но часто причиной появления подобных симптомов является наличие повреждений проводки, плохой контакт соединений. Потому в первую очередь проверьте их.
Внешне определить, что датчик вышел из строя, также можно. Наличие следов ржавчины, коррозия на устройстве, отложения говорят о том, что в дальнейшем этот датчик лучше не эксплуатировать.
Можно вооружиться вольтметром или мультиметром, чтобы определить сопротивления. В холодном состоянии нормальные показания датчика должны составлять 2В, а если двигатель горячий, тогда 0,5В. Любые отклонения от нормы говорят о выходе из строя измерителя.
Устройство и принцип работы ДТОЖ
При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.
По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.
До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это 90 градусов).
Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.
В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.
Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.
ЭБУ смотрит за изменениями напряжения и по этим данным рассчитывает, какая температура жидкости на данный момент. Когда двигатель горячий, электронный блок управления дает команду подавать обедненную смесь топлива с воздухом.
Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.
Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.
Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.
В итоге получается, что силовые, эксплуатационные характеристики автомобиля зависят напрямую от работы датчика температуры жидкости охлаждения.
Где находится ДТОЖ
В разных марках и моделях авто температурный датчик располагается в разных местах. Но, обычно он ставится в головке блока цилиндров (ГБЦ), недалеко от термостата или прямо на нем. Также обязательно расположение датчика должно быть вблизи отводящего патрубка, через который антифриз или тосол, или вода идет обратно в радиатор. Это оптимальное расположение. Датчик в этом случае передает в ЭБУ точную информацию.
Виды датчиков
Классификация ДТОЖ по изменению сопротивления:
- Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
- Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.
Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.
Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.
Виды неисправностей датчика и как их устранить
Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.
Основная и главная поломка или неисправность температурного датчика охлаждающей жидкости в том, что он не включает вентилятор при достижения температуры включения.
Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.
Неисправности ДТОЖ:
- без причины падают обороты двигателя;
- долго нагревается мотор;
- двигатель часто перегревается;
- повышенный расход топлива;
- ухудшение управляемости автомобилем;
- из глушителя выходит черны дым;
- нет стабильности в работе ДВС.
Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.
А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.
Основные поломки датчика
Нужно знать, как проверить датчик температуры охлаждающей жидкости в имея под рукой минимальный набор инструментов. Вам потребуется только лишь наличие мультиметра. Среди основных поломок датчика можно выделить следующие:
- Нарушается градуировка термистора, из-за этого сопротивление элемента не соответствует значениям температуры, которые заданы для датчика.
- Положительный вывод прибора замыкается на массу.
- Нарушается герметичность элемента.
- Отсутствует электрический контакт в разъеме, обрыв электропроводки.
Как проверить, рабочий ли датчик температуры
Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:
- Ключ на 19 мм.
- Мультиметр.
- Емкость для слива ОЖ.
- Электрочайник для подогрева воды.
- Термометр.
- Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.
Как проверять
Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.
Если значение сопротивления отличается от того, какое оно должно быть по таблице, то датчик температуры надо заменить. Датчик не ремонтируется.
Как проверить датчик температуры жидкости охлаждения?
- Берем датчик и опускаем его в теплую воду.
- Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
- К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
- Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.
Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.
Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.
| Температура, С | Сопротивление, Ом |
| 0 | 5 000 — 6 500 |
| 10 | 3 350 — 4 400 |
| 20 | 2 250 — 3 000 |
| 30 | 1 500 — 2 100 |
| 40 | 950 — 1400 |
| 50 | 700 — 950 |
| 60 | 540 — 675 |
| 70 | 400 — 500 |
| 80 | 275 — 375 |
| 90 | 200 — 290 |
| 100 | 150 — 225 |
Замена
Проверка показала, что виной всему именно датчик. Потому вам не остается ничего другого, кроме как заменить его на новый. Для этого:

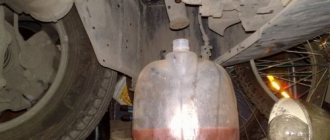

- Сливается охлаждающая жидкость. Лучше слейте максимальное количество. Особенно, если ОЖ уже давно подлежит замене;
- Отключите клеммы от аккумуляторной батареи;
- Чтобы было удобнее работать, снимите со своего посадочного места воздушный фильтр;
- Отключите зажигание и снимите разъем датчика;
- Ключом на 19 миллиметров демонтируйте датчик. Вместе с ним обязательно снимается уплотнительное кольцо;
- Берется новое кольцо уплотнения, монтируется на место старого новый, качественный датчик ОЖ, подходящий для модели ВАЗ 2110;
- Весь процесс сборки выполняется в обратной последовательности.
Датчик температуры жидкости охлаждения для автомобиля ВАЗ 2110 играет далеко не последнюю роль. Владельцы этой модели прекрасно знают, что его выход из строя — ситуация не редкая. Радует при этом, что процедура замены не сложная, может быть проведена любым водителем, даже чей опыт вождения не превышает нескольких дней.
Что касается стоимости самостоятельного ремонта, то вам потребуется только приобрести новое уплотнительное кольцо и сам датчик, разумеется. Сегодня устройство хорошего качества для «десятки» стоит около 200 рублей. Инструменты только самые стандартные, потому ничего докупать и дополнительно тратить деньги не придется.
В автомастерской работу выполнит профессионал, однако стоимость ремонта будет соответствующей. Плюс многие СТО идут на хитрые ходы, пытаясь заставить автовладельца выполнить ряд дополнительных мероприятий. Иногда они действительно полезны, но порой являются просто попыткой стянуть с вас больше денег.
Решайте сами, стоит ли отдавать машину в сервис ради замены датчика ТОЖ, либо спокойно самому выполнить всю процедуру за часик, но сэкономить при этом приличную сумму денег.
Как заменить датчик температуры
Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:
- Слить ОЖ.
- Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
- Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.
Вывод
Итак, температурный датчик жидкости охлаждения — это один из важных элементов в конструкции авто. При его неправильной работе или полном отказе, работа ДВС ощущается сразу. Отклонения в работе, что называется, на лицо.
Датчик представляет собой терморезистор. Данные об изменении температуры за бортом он передает в ЭБУ через изменения сопротивления.
Видео
В этом видео рассказывается, как правильно произвести замену датчика.
Проверка датчика своими руками в домашних условиях.
Не работает датчик температуры ВАЗ.
0
Автор публикации
не в сети 1 день
Индикация температуры двигателя: на заметку владельцам «Девяток»
Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.
Место расположения датчика ОЖ в ВАЗ 2109
Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.
Устройство и принцип действия
Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.
Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.
Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.
Два датчика температуры антифриза для ВАЗ
Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.
На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.
Возможные неисправности
Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.
Итак, почему ДТОЖ не работает:
- Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
- Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
- Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).
Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?
Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:
- Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
- У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
- Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
- Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.
Проверка и замена ДТОЖ
Есть несколько вариантов диагностики устройства — первый:
- Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
- С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
- Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.
Таблица соответствия температуры и сопротивления
Второй способ диагностики:
- Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
- Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
- С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.
Как произвести замену своими силами:
1. Отключите провода, которые подключены к ДТОЖ. 2. Выкрутите регулятор гаечным ключом. 3. Демонтируйте устройство и замените на новое.
- В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
- Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
- С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
- Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.
Видео «Наглядная инструкция по замене устройства»
О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).
