Как проверить шаровую опору

Для тех, кто не в курсе, что такое шаровая опора, нужно сразу же сделать уточнение — это не надувной шар под седалищем какого-то человека, который на него опирается, а один из элементов подвески автомобиля, выполненный в форме стального кольца, где на одном конце шар, а на другом резьба. Это нюанс, но немаловажный для тех, кто желает знать, как проверить шаровую опору, в случае её повреждения и необходимости замены. Некоторые водители-новички умудряются сообщать механикам в сервисном центре, что они недавно попали в яму и у них вырвало шаровую, однако до мастерской дотянуть всё же получилось. Хотя, любой опытный автомобилист только улыбнётся подобному заявлению, ибо при вырванной шаровой опоре машина просто никуда не доедет, если её не притащить на эвакуаторе.

Ну да бог с ними, с новичками, поговорим об этом автомобильном элементе немного подробнее. Итак, шаровая опора соединяет два неподвижных элемента подвески (рычаг и поворотный кулак), делая их подвижными за счёт своей круглой формы. Действие схожее с работой любого подшипника. Есть подвески, где присутствует многорычажная система и используется две шаровые, но это не принципиально, ибо проверяется всё таким же образом, только двукратно. Узел шаровой необходим автомобилю, чтобы водитель мог им управлять, выполняя повороты. Проще говоря, без шаровой никаких поворотов не будет — если машина и поедет, то только по прямой, до первого препятствия.

Симптомы «болезни» и повреждения

Если во время движения и, в частности, во время поворотов-разворотов вы слышите в нижней части автомобиля некий стук или хруст, то, скорее всего, шаровая опора вашей машины уже не герметична и деформирована. Нет, окончательно она не сломана, ибо вы не смогли бы повернуть руль, но что-то там не так, как было задумано конструкторами. Например, могло сорвать предохраняющий пыльник и вместо масла в узле образовался приличный слой грязи из песка и пыли. Либо, что ещё хуже, могло треснуть кольцо. В любом случае, при возникновении подобных шумов нужно лезть под машину и внимательно всё осматривать на предмет каких-либо отклонений и нарушений, потому что ездить на неисправной машине опасно для жизни.

Кстати, чтобы шаровая вышла из строя вовсе не обязательно, как псих скакать на своей машине по ямам и кочкам — хватит банального попадания пыли, воды и грязи под пыльник, дабы во всём узле началось катастрофическое разрушение. Дальше появляется не слабый люфт и передвижение на автомобиле становится крайне мучительным и опасным, потому что легко может заклинить во время поворота, а тогда беды не миновать.

Доверяй, но проверяй


Проверка шаровой осуществляется двумя способами. Либо вы на глаз, визуально осмотрите сохранность пыльника и, при наличии на нём трещин, разрывов и прочих повреждений смените его на новый, либо загоняйте машину на яму, эстакаду, подъёмник (нужное подчеркнуть), а уж там механическим путём выявляете вероятные неполадки. Для механического варианта нужно залезть под автомобиль и подёргать руками колесо, чтобы определить присутствие люфта. Можно вооружиться монтировкой и ломом, чтобы установить монтировку между рычагом и опорой, а затем попытаться отжать вверх. Кстати, вооружение железом — самый качественный способ проверки на наличие люфта.
Есть ещё один вариант. Нужно снять шаровые, зажать их в слесарные тиски, а дальше проверить люфт пальца и осевой. Если палец совсем легко шевелится, то замена всей шаровой действительно необходима. В принципе, многим опытным водителям не раз приходилось заниматься подобными вещами. Проверить можно самостоятельно. Даже заменить некоторые смогут сами, но новичкам, безусловно, лучше отправиться в мастерскую, где есть все условия и опытные механики.

Основные симптомы неисправностей

Лада Калина Универсал Бортжурнал Замена шаровых опор
1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

!!! Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Зазоры в верхних шарнирах ВАЗ 2101-2107

Чтобы самостоятельно провести диагностику состояния шаровых шарниров, вам потребуются специальное приспособление для замера люфта и динамометрический ключ.

Процедура выполнения диагностики выглядит таким образом:

  1. Перед тем как проверить шаровую опору, нужно установить автомобиль на ровной площадке и поднять сторону, на которой проводится диагностика.
  2. Заранее ослабьте болты на колесе, а после поднятия выкрутите их.
  3. Снимите колесо и положите его под двигателем.
  4. Под нижнюю шаровую опору необходимо установить деревянный брус. Его высота должна быть 19 см.
  5. Опустите автомобиль на брусок. Поверхность, на которой он устанавливается, должна быть твердой. На грунте делать работы нельзя.
  6. Устанавливаете втулку прибора на гайке крепежа верхней шаровой, которая находится ближе к защитному кожуху тормозного диска.
  7. На втулку надеваете прибор и закрепляете его при помощи болта.
  8. Передвиньте приспособление, чтобы установить рычаг в вертикальном положении. Нижний край его должен упираться в кожух тормозного диска. После этого затяните болт.
  9. Индикатор устанавливаете в стойке основания до упора. Натяг должен быть не более 2-3 мм.
  10. Закрепляете на ступице колеса кронштейн при помощи двух болтов колес.
  11. Устанавливаете динамометрический ключ на шестигранной головке.
  12. Проверните ключ с моментом 196 Н*м (или 20 кгс/м) в одну и вторую стороны.
  13. Сложите показания, которые будут на индикаторе.

Сумма показаний не должна быть больше 0,8 мм. Если отличается от этого значения, то требуется менять шаровую опору. Ездить на сломанной не только некомфортно, но и опасно — в любой момент может вырвать палец из обоймы. И если это произойдет на высокой скорости, фатального исхода не избежать.

Снятие и установка шаровой опоры на модель 2110

Техническое обслуживание

Замена шаровой опоры начинается с приготовления необходимого инструмента: специального съемника, накидного или торцевого ключа на «17» и «19», баллонного ключа, монтажной лопатки или монтировки. Ремонт начинайте с проверки выключения зажигания и состояния рычага ручного тормоза — он должен быть затянут. Для надежности под колеса поставьте упоры.

Ослабьте колесные болты на ремонтируемом колесе. Машину вывесите с помощью домкрата. Снимите колесо. Затем ключом на «19» отвинтите крепежную гайку шарового пальца, отведите в сторону поворотный кулак, установите съемник и распрессуйте шаровой палец. Затем отведите монтировкой рычаг подвески вниз. Шаровая опора ВАЗ при этом легко снимется.

Если съемника нет, крепежную гайку шарового пальца отверните лишь наполовину. Затем, оттягивая монтировкой кронштейн пальца, аккуратно наносите удары молотком по крепежному элементу, постепенно распрессовывая палец. После этого ключом на «17» отверните крепежные элементы, фиксирующие шаровую опору к поворотному кулаку, и снимите ее. Эти болты имеют пружинные и плоские шайбы, которые необходимо тоже снять и прочистить.

Если хотите окончательно убедиться в неисправности узла, зажмите его в тиски для проверки радиального и осевого люфтов шарового пальца. Если палец можно довольно легко сдвинуть рукой, опора нуждается в замене. Каждая шаровая опора ВАЗ имеет защитный чехол — пыльник. Его перед установкой обязательно очистите от загрязнений и осмотрите. Если защитный чехол разорван, его необходимо заменить новым.

Перед установкой пыльника обязательно заполните его литолом или консистентной смазкой на половину объема. Для надежности установленный пыльник герметизируйте специальным герметиком. Новый узел приверните болтами к поворотному кулаку, затем, отжимая нижний рычаг подвески вниз, вставьте шаровой палец в проушину и закрепите его гайкой. В момент, когда Лада вывешена на домкрате, гайки и болты затягивайте не полностью.

Снимите автомобиль с домкрата, несколько раз с усилием качните его из стороны в сторону, затем окончательно затяните: гайку шарового пальца с усилием в 65-95 Н.м (6,5-9,5 кгс/м), болты крепления шарового шарнира к поворотному кулаку с усилием в 50-65 Н.м (5-6,5 кгс/м). После пробега в 100 км рекомендуется проверить момент затяжки гаек и болтов.

Требуемые инструменты и материалы для самостоятельной замены

В таблице ниже приведены инструменты и материалы, которые требуется предварительно подготовить до начала замены шаровой опоры на ВАЗ 2107.

Таблица — Инструменты и материалы необходимые для замены шаровых опор

НазваниеПримечание
СъемникСпециальный для шаровых опор ВАЗ 2107 или универсальный, например, вилочного типа. В крайнем случае можно обойтись можно без съемника, воспользовавшись молотком
Щетка по металлу и ветошьДля очистки поверхностей и креплений
Проникающая смазкаНапример, WD-40
Ключ«на 7», «на 22»
Консистентная смазкаГрафитная, ШРБ-4, Литол-24 или специальная для шаровых опор
Разводной ключПрочный
МолотокСредних размеров для облегчения демонтажа шаровых опор
ЛомМожно заменить монтировкой
ДомкратДля поднятия автомобиля
Баллонный ключДля снятия и установки колес

Замена шаровой опоры ВАЗ 2110, тонкости смазки

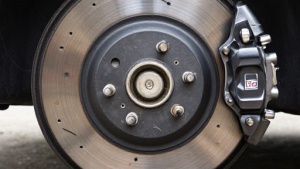

Проверка ступицы на биение

Поменять опору на десятке своими руками достаточно просто. Установив машину на ручник и поставив КПП на первую передачу, сорвав колесные болты, передняя часть приподнимается домкратом и устанавливается на подставку. Снимается колесо, раскручивается гайка крепления пальца, после чего при помощи съемника палец выпрессовывается из рычага. Можно снять палец и без съемника, в этом случае помогут монтировка и равномерные постукивания по конусной части. Опора откручивается от поворотного кулака двумя болтами, теперь можно устанавливать новую опору, предварительно качественно ее промазав.

Смазке нужно уделить особое внимание, причем рецепт приготовления ее особый: четверть трансмиссионки, четверть литола, оставшаяся часть — ШРУС. Новая опора зажимается в тиски, палец проливается трансмиссионкой, а после этого уже в пыльник набивается нужный состав

Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется. Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда.

БЕСПЛАТНО ответим на Ваши вопросы По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО

С-Петербург и ЛО

Бесплатный звонок по России 8-800-350-23-69 доб.418

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Диагностика нижней шаровой

А теперь о том, как на ВАЗе проверить шаровую опору, расположенную на нижнем рычаге. Для этого потребуется выполнить несколько действий:

  1. Если на нижней части шарового шарнира имеется грязь, то обязательно необходимо убрать ее.
  2. При помощи ключа на «7» необходимо выкрутить заглушку, которая расположена на нижней части обоймы.
  3. Диагностику удобно проводить на эстакаде или смотровой яме. Для этого нужно штангенциркуль установить в отверстие и замерить расстояние от сферы шарового пальца до нижнего края корпуса.
  4. В том случае, если нет возможности установить глубиномер штангенциркуля, можно использовать тонкую проволоку или даже спичку. Устанавливаете ее в отверстие, после чего линейкой измеряете расстояние.
  5. Максимальное значение расстояние от пальца должно быть 11,8 мм. Если меньше, то шаровую опору можно продолжать использовать. Но если это значение больше, потребуется замена шарнира.

Если диагностика показала, что замена шаровой опоры не требуется, забейте внутрь немного смазки. Для этого можно использовать даже простой шприц, установленный в отверстии нижней части обоймы. Желательно использовать смазку типа «Литол-24». Ее же можно забить под пыльник.

Конструкция шаровой опоры 2110

Срок службы подвески переднеприводных автомобилей, как на фото, зависит от эксплуатационных условий

Правда, в ВАЗ 2110 и других переднеприводных моделях узел не имеет уже такого стратегического значения, как на классике, где разболтанная опора могла привести к полному разрушению подвески, а лежащие зубами на асфальте с вывернутыми колесами пятерки и копейки были неизменными атрибутами плохих дорог. До такого состояния еще нужно уметь довести подвеску. Как в переднеприводных, так и в классических моделях, задача опоры проста — обеспечить шарнирное поворотное соединение кулака с верхним или нижним рычагом, а конструкция узла практически не изменилась, если не считать посадочных плоскостей.

Шаровая опора — это конусообразный палец с шаровым или грибовидным наконечником, способным вращаться и изменять угол в диапазоне работы подвески. Шар помещен в пластиковый вкладыш и опрессован с двух сторон металлическим корпусом с верхней и нижней крышкой. Одно время выпускали опоры с разборным корпусом, позже от этой идеи отказались. Слишком много было факторов, влияющих на износ опоры — здесь уже и качество сборки при ремонте, и качество вкладышей, и качество смазки. А узел довольно крепко влиял на безопасность движения, к тому же выгоднее продавать опору целиком, чем только заменять пальцы и вкладыши. Поэтому разборная опора практически не встречается. Все они сварные, собраны в условиях завода, там же и промазаны смазкой, которую, впрочем, нужно сразу добавлять при установке новой детали.

Видеоролик по замене шаровой опоры на автомобили семейства ВАЗ

Качество опоры зависит не только от конструкции. Она-то как раз разнообразием не отличается. Опора может быть только двух типов — с металлокерамическим подшипником, их используют в качестве нижних опор, и заливной. Последние устанавливаются на верхние рычаги передней подвески и работают только на сжатие, поэтому спрос с них невелик. А основная нагрузка ложится на нижние опоры с металлокерамическим подшипником скольжения. Визуально они отличаются формой отверстия под палец и формой пыльника, который предохраняет подшипник скольжения от попадания грязи и влаги.

Ресурс шаровой опоры 2110

Замена шаровой опоры ВАЗ 2110, как ни странно, стает актуальной только после 150-200 тысяч пробега. Не 15-20, а именно 150 тысяч. Столько ходит качественная опора для десятки. Другое дело, что купить такую не так-то просто. Опоры сыпятся, как листья в октябре, а производители плодятся. Поэтому выбрать человеческую опору становится все труднее. Но можно. Для этого нужно, не обращая внимания на коробки и цветные упаковки, просто внимательно рассмотреть опору, а паленая деталь покажет себя сама.

После 150 000 км пробега на «десятке» нужно задуматься о замене шаровой опоры

Чтобы купить правильную опору, прямо на месте продажи нужно провести детальный осмотр и сделать несколько тестов:

  1. Качество пыльника. Что бы там ни писали на упаковке, пыльник должен быть резиновым, эластичным и таким оставаться долгое время. Если он еще в магазине показывает микротрещины и конструкция его примитивна, от такой опоры ждать хорошего не приходится. Пыльник должен иметь металлическое кольцо, залитое резиной со стороны пальца и обойму для усадки на корпус.
  2. Палец должен иметь высокий класс точности обработки и ни в коем случае не должен показывать следы обработки на токарном станке. 80% всех опор имеют именно такие пальцы, которые попросту выгрызают вкладыш за 10 тысяч км из-за некачественной обработки поверхности шара. Резьба на пальце должна быть катаная, а не нарезная, сам палец кованый, краска не применяется.
  3. Корпус должен быть выполнен из половинок каленой стали. Три точки сварки должны четко просматриваться, нижняя половинка должна быть цилиндрической, без конуса, в крышку может быть вкручена пресс-масленка.
  4. Палец с трудом, но должен проворачиваться руками. Причем проворачиваться без рывков, равномерно. Если палец стоит колом — это не та опора, которая будет долго жить. Есть вероятность того, что она просто вырвет часть рычага.

Еще раз акцентируем внимание на том, что цена и бренд никакого значения не имеет, потому что Треки и Крафты могут быть изготовлены в гараже за углом, а голограмма и упаковка тоже мало о чем говорит

Полезные советы

Основная сложность при замене шаровой опоры заключается в ее выдавливании из проушины. Многие автолюбители с целью облегчения задачи, вынуждены прибегать к многочисленным нестандартным решениям.

К примеру, при невозможности выдавить палец с помощью специального съемника, многие пользуются спецсредством WD-40.

Многие специалисты советуют при отсутствии под рукой указанной жидкости использовать обычные средства для мытья посуды из средней ценовой категории (несильно редкие). С их слов они справляются с ржавчиной не хуже спецсредств, но стоят при этом дешевле.

Основная проблема, со слов сотрудников многих СТО, принято считать больший период “откисания”. К примеру, если после средства WD-40 извлечь можно уже спустя 15 — 20 минут, то после моющего средства — примерно через 1 — 1,5 часа.

Помимо этого, многие сотрудники СТО в последнее время стали жаловаться на шаровые опоры французских производителей, говоря о том, что качество существенно упало в сравнении с прошлыми годами.

Наиболее оптимальным вариантом многие сегодня считают шаровые опоры фирмы “Кедр” (соответствуют по цене и качеству), но каждый все равно должен отталкиваться от собственных наблюдений и предпочтений.

Как проверить шаровую опору своими руками видео

Шаровая опора есть на любых автомобилях – как на переднеприводных с подвеской типа Макферсон, так и на заднеприводных. Это элемент подвески, с помощью которого ступица переднего колеса поворачивается относительно кузова. Например, на стареньких ВАЗах классической серии присутствует две шаровые опоры – на верхнем и нижнем рычагах. Между ними установлена ступица, к которой присоединены рулевые тяги. Вид у этой детали довольно простой – нижняя часть выполнена в виде толстой шайбы из стали с утолщением шаровидной формы в центре. Внутри это утолщение полое, поэтому туда в процессе изготовления опоры помещается наконечник. С одной стороны он имеет форму шара, с другой же — конус и резьбу на краю.

А теперь постарайтесь представить неприятную картину – шаровая опора разлетается на две части. Что тогда произойдет? Ничего хорошего, так как колесо будет стоять не четко вертикально, а под углом к поверхности и упираться в кузов. И если вам кто-то вдруг расскажет историю, что после того, как распалась шаровая опора, он доехал благополучно до места ремонта, то не верьте этому человеку. Поможет только услуга эвакуатора или замена узла в полевых условиях. Если есть, конечно, он в запасе или в пределах видимости находится магазин с автозапчастями. Но чтобы не попасть в такую неприятность, необходимо следить за состоянием подвески и своевременно выявлять недочеты

Очень важно знать, как проверить шаровую опору самостоятельно

Первые признаки поломки

Внешний вид шаровой опоры автомобиля

При движении автомобиля слышен небольшой хруст или легкое постукивание – это первый признак неисправности. Особенно он заметен при прохождении поворотов. Очень часто слишком легкий руль или его увеличенный люфт сопровождают стук. Главное – не спутать с поломкой ШРУСов, ведь они при вывернутом до упора руле в начале движения тоже издают неприятный хруст. Если верить книжкам, то шаровые опоры вечные (при условии, что в них всегда есть смазка, а эксплуатация проходит в нормальных режимах). Наверное, такой режим эксплуатации – это лежание на прилавке в магазине.

На деле же в процессе эксплуатации нарушается целостность пыльника. Резина, из которой он изготовлен, постоянно находится под воздействием грязи и воды. Со временем поверхность пыльника высыхает, он покрывается микротрещинами, которые потом превращаются в полноценные дыры. И дальше мелкие частицы попадают внутрь шаровой, постепенно разбивая металл. В итоге вы будете слышать неприятные хрусты и постукивания. По сути, ничего больше и не нужно для выхода шаровой из строя, достаточно постоянного попадания грязи и пыли. А результат такой поломки – это увеличение люфта и вероятность заклинивания. В последнем случае не получится повернуть руль, какое бы усилие вы ни прикладывали к нему.

Первичную проверку шаровой можно осуществить практически «голыми руками»

Диагностирование опоры

Можно выделить два способа проверки – визуальный и механический. В первом случае достаточно только осмотра. В его процессе выявляете на пыльнике трещины, дырки, оцениваете состояние. Если имеются повреждения, то необходимо провести замену резинового пыльника. Более полную информацию о состоянии подвески сможет дать лишь диагностирование механическим путем. Для этого придется использовать яму, подъемник или эстакаду. Сначала попробуйте руками подергать колесо, взяв его за верхнюю и нижнюю часть. Для более точного диагноза потребуется помощь монтировки – устанавливаете ее между ступицей и рычагом подвески. Если люфт есть, вы его сразу же почувствуете.

Последствия выхода из строя шаровой опоры, особенно на скорости, могут быть весьма плачевными

Можно с пальца шаровой опоры извлечь ступицу и проверить люфт. Если проблемы есть, то палец будет легко вращаться вокруг своей оси и из стороны в сторону. В таком случае лучше всего провести замену, причем не вздумайте на новой детали использовать старые пыльники. Замена и проверка шаровой опоры проста, трудностей не должно возникнуть ни у кого. Но если вы ни разу не сталкивались с подобной процедурой, то лучше в первый раз посетите СТО или попросите опытного знакомого помочь. Внимательно посмотрите, как проделывается эта работа, какие инструменты и приспособления необходимо использовать. А вот в следующий раз можно будет заняться этим делом и самостоятельно.

Интересное по теме:

загрузка…

Замена нижних опор

После того как проверили шаровую 2107 и убедились в ее поломке, необходимо выкрутить болт с пальца. Но полностью выкрутить его не получится, для начала сделайте несколько оборотов. Дальнейшие действия:

  1. Установите съемник и извлеките палец шаровой опоры и ступицы. После этого можно полностью выкрутить гайку.
  2. При помощи ключей на «13» необходимо выкрутить три гайки, которыми крепится корпус шаровой опоры к рычагу подвески.

Прежде чем устанавливать новые элементы, необходимо под пыльник набить достаточное количество смазки. Обязательно проверьте целостность резиновых пыльников.

Добро пожаловать!

Шаровые опоры — это очень серьёзный элемент передней подвески, автомобилей ВАЗ классика это касается особенно. Там шаровых опор присутствует вдвое больше, чем в переднеприводных автомобилях (4 штуки), за счёт чего автомобиль становится более опасным. Ведь если не уследить и ездить на автомобиле, на котором шаровые опоры вышли из строя, то колесо может просто завалиться на бок. Если Вы будете ехать в это время, то машина сразу же потеряет управление и остановить её будет очень и очень трудно. Яркий пример мы Вам хотим продемонстрировать на видеоролике ниже, где шаровая опора выходит из строя, а правое колесо у автомобиля просто заваливается на бок.

Примечание!

Чтобы осуществить диагностику шаровых опор, Вам потребуются монтировка либо монтажная лопатка, либо лом; кроме того, очень тоненькая палочка нужна будет либо металлическая, либо просто веточка, но, что очень важно, палочка должна быть ровная, без изгибов и тому подобного. (Лучше всего использовать металлическую палочку длиной 5,6 см). И кроме этого всего, будет нужна ещё линейка и небольшой ножичек. Или вместо палочки, линейки и ножа возьмите хороший штангенциркуль, который эти все инструменты заменит!

Всё зависит от местности, где автомобиль эксплуатируется. Если же он эксплуатируется у Вас в очень крупных городах (такие, как Москва), в самом центре города, в основном на идеальных дорогах, либо же в Санкт-Петербурге, где дороги явно не уступают, то с диагностикой подвески можете даже не заморачиваться. Просто раз в год или каждые 100 000 км поглядывайте туда, всё проверяйте и ездите дальше. Но, в основном, автомобили марки «жигули» эксплуатируются в небольших городах, сёлах и тому подобных местах, где дороги, как говорится, оставляют желать лучшего. В таком случае диагностику всей подвески в целом, а также диагностику шаровых опор нужно производить как можно чаще, примерно раз в 20 000 км. Или же после хорошего наезда в глубокую яму на скорости. Таким образом Вы всегда будете уверены в своём автомобиле и не побоитесь эксплуатировать его, так как после тщательной проверки будете с высокой точностью знать о том, что подвеска полностью исправна.

Примечание!

Мало кто придерживается этого, ведь каждые 20 000 км заглядывать в подвеску авто довольно накладно людям, которые чуть ли не каждый день ездят, а эти 20 000 км накатают за очень короткий период. В таком случае диагностику шаровых опор можно производить сразу же после появления глухого стука в передней части авто или при наезде на яму. Обычно такой звук и появляется, когда одна из опор выходит из строя, но пока этот звук не услышишь, не поймёшь, правильно ли работают шаровые опоры или же нет. Возможно, эти стуки даже могут померещиться. Поэтому, чтобы такого не произошло и просто так Вы не лезли в подвеску автомобиля, взгляните внимательно на ролик ниже, в котором демонстрируется автомобиль с неисправной и шумящей шаровой опорой.

Как продиагностировать шаровые опоры на ВАЗ 2101-ВАЗ 2107?

Примечание!

Диагностируются шаровые опоры несколькими способами, самым правильным из которых является последний (третий) способ. Если действовать согласно ему, то Вы сразу же поймёте, нуждается ли опора в замене или пока ещё нет. Но есть большой минус в этом способе, ведь чтобы осуществить его, нужно будет снять шаровые опоры с автомобиля, а для этого нужно время. Поэтому таким способом мало кто шаровые опоры проверяет на исправность. С другой стороны, если правильно выполнять другие два способа проверки, то они тоже дадут свой результат. И если шаровые опоры будут очень сильно повреждены, то, проверив их такими способами, можно будет тоже понять, что они неисправны и подлежат замене.

Способ первый (вывешивание автомобиля и нагружение передней подвески):

  1. Сперва сорвите все гайки крепления колеса к автомобилю, после чего приподнимите автомобиль с помощью домкрата. Как только он будет висеть в воздухе, полностью раскрутите гайки и снимите нужное колесо с автомобиля (читайте статью « »). После проделанной операции подложите под рычаг нижней подвески дощечки (указаны красной стрелкой) и опустите автомобиль на них. После этого у Вас должно будет получиться так, что автомобиль лёг полностью на подвеску, а если быть точнее, то на пружину. Та часть, на которую одевается колесо (указана синей стрелкой), должна будет повиснуть в воздухе. На этом всё, приступайте к проверке.
  1. Для осуществления проверки шаровых опор на автомобиле, посредством вывешивания автомобиля, проделайте следующее. Для начала возьмите в руки монтировку (как вариант, лом или монтажную лопатку), после чего вставьте её так, как показано на фотографиях ниже. На большом фото показывается то, как нужно фиксировать монтажную лопатку при проверке верхней шаровой опоры, на маленьком фото – то, как нужно фиксировать её при проверке нижней шаровой опоры. На маленьком фото мало что видно и трудно понять, куда монтажную лопатку нужно вставлять. Но когда будете вживую работать с автомобилем, то сразу всё поймёте и, использовав лопатку как рычаг, поперемещайте её то вниз, то вверх, то вниз, то вверх и т.д. Во время осуществления этой процедуры не повредите пыльник, будьте аккуратны. В том случае, если опора сильно повредится, то подвеска будет сильно гулять и от небольшого усилия уже перемещаться. В таком случае шаровые опоры подлежат замене.

Примечание!

Данным способом лучше всего проверять только верхние шаровые опоры, потому что нижние опоры проверяются чуть-чуть по-другому. Более подробно о том, как это сделать, читайте в способе 2 ниже!

Способ второй (проверка нижних шаровых опор с помощью штангенциркуля):

Начнём сперва с того, что не у всех автолюбителей присутствуют штангенциркули. Если и Вы в оказались в этом числе, тогда возьмите нож, тоненькую проволочку и линейки и также приступайте к проверке. Вначале нужно будет воспользоваться гаечным ключом размером «на 7 мм» (или накидным) и выкрутить полностью с их помощью нижнюю пробку шаровой опоры (указана красной стрелкой). Затем в отверстие засуньте штангенциркуль (на некоторых штангенциркулях специальная тонкая часть есть) и замеряйте расстояние, на которое он войдёт. Если же не получается штангенциркуль засунуть (он упирается в землю например, а домкрата нет) или если его нет, то берите тоненькую проволочку, засовывайте её в отверстие до упора, делайте ножом надрез вровень с торцом шаровой опоры и вынимайте её. Потом измерьте расстояние от конца проволоки и до этого надреза при помощи линейки. Если это расстояние больше, чем 11,8 мм, то шаровая опора подлежит замене.

Способ третий (снятие шаровых опор и визуальных их осмотр):

Это самый долгий способ, но зато Вы будете точно знать, исправны ли шаровые опоры или уже есть в них люфт и они уже все разбиты. Для того, чтобы этот способ осуществить, снимите нужные для Вас шаровые опоры с автомобиля (Как это сделать, читайте в статье « »), после чего осмотрите внимательно пыльник шаровых опор. На нём не должны будут присутствовать трещины, разрывы и тому подобные дефекты. Затем снимите полностью пыльник; убедитесь, что смазка в шаровой опоре есть и что вода, грязь и тому подобное в шаровой опоре отсутствует. Следом возьмитесь рукой за кончик шарового пальца (см. фото ниже) и покачайте его из стороны в сторону. Палец должен будет перемещаться от усилия руки, но тяжело. Если палец болтается и легко перемещается, или же если Вы его даже с места сдвинуть не можете, то такая шаровая опора считается неисправной и подлежит замене.

При наличии проблем с колесами далеко на автомобиле не получится уехать. ВАЗ 2106 не является исключением.

Для собственников “классики” основная головная боль заключается в шаровых опорах колес, которые не отличаются надежностью. С учетом качества дорожного покрытия, срок эксплуатации деталей никогда не был долгим, из-за чего с раз в 2 года или чаще (в зависимости от пробега авто) нужно менять шаровую опору.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Замена

Заменить нижнюю шаровую опору передней подвески под силу даже начинающему автолюбителю. Рассмотрим процесс замены на примере автомобилей ВАЗ.

Готовимся к работе

Для работы нам потребуются:

  • баллонный ключ;
  • щетка по металлу;
  • домкрат;
  • ВД-40;
  • торцовый и накидной ключи на 13;
  • ключ рожковый на 22;
  • раздвижные пассатижи;
  • съемник шаровых опор.

ВНИМАНИЕ! Съемник шаровых опор стоит не дешево, но он существенно упрощает и ускоряет процесс замены

Эксперты рекомендуют использовать шаровые опоры , «Белмаг», «Белебей», «Кедр», Trek TRS Sport, которые продаются в комплекте с крепежом или без такового. Набор с крепежом стоит дороже, но и работать с ним удобнее. В этот набор, помимо шаровой опоры, входят гайка шарового пальца и три болта с гайками и граверами.

СПРАВКА. Верхние и нижние усиленные шаровые опоры внешне очень похожи друг на друга. Поэтому производители выбивают на них буквы «В» — верхняя и «Н» — нижняя

Перед установкой необходимо проверить наличие смазки под пыльником опоры. Если ее нет – добавляем, но без фанатизма, поскольку от избытка смазки пыльник может быстро порваться.

Ход работы

Подставляем под задние колеса антипокатные упоры, ставим автомобиль на передачу и на ручник. Ослабляем колесные болты, поднимаем автомобиль с помощью домкрата, окончательно откручиваем болты и снимаем колесо. Под кузов автомобиля устанавливаем страховку, для этого подойдет снятое колесо или деревянный брусок.

Если меняем левую опору, то выкручиваем рулевое колесо в крайнее левое положение, если правую опору – то в правое. Теперь берем щетку по металлу, очищаем шаровую и обрабатываем ее ВД-40 или тормозной жидкостью.

Берем в руки ключ на 22 и откручиваем гайку шарового пальца. Из-за особенностей конструкции поворотного кулака полностью открутить гайку не получится. С помощью ВД-40 обрабатываем резьбу шарового пальца и гайку. Закручиваем гайку и снова обрабатываем ее ВД-40. Циклы «открутил – полил ВД-40 – закрутил» повторяем до тех пор, пока гайка не начнет откручиваться без усилий.

Если замена производится без съемника для шаровых опор, то берем наставку из мягкого металла, кувалду и начинаем с силой бить по проушине поворотного кулака. Как правило, для распрессовки шаровой опоры достаточно нескольких сильных ударов. Если распрессовки не произошло, нужно терпеливо постукивать проушину до тех пор, пока усилия не увенчаются успехом. При наличии съемника демонтаж нижней шаровой опоры значительно упрощается и ускоряется.

После распрессовки пальца откручиваем крепежную гайку. Если гайка откручивается плохо, применяем схему «Открутил – полил ВД-40 – закрутил». После того, как гайка демонтирована, вооружаемся ключами на 13 и откручиваем болты, с помощью которых шаровая прикреплена к рычагу. Снимаем опору.

Очищаем нижний рычаг от грязи, осматриваем место посадки опоры на рычаге на предмет разломов и трещин. Если рычаг поврежден, то его следует заменить. Если все в порядке, значит устанавливаем новую опору, смазываем палец литолом, нигролом или моторным маслом и собираем детали в обратной последовательности.

Замена верхних опор

Для снятия верхней опоры вам потребуется выполнить такие манипуляции:

  1. При помощи ключа на «22» необходимо выкрутить гайку, которая находится на пальце шарнира.
  2. Затем нужно выпрессовать палец шарнира, используя специальный съемник, состоящий из двух рычагов. Один край упирается в палец нижней шаровой, второй — в верхнюю. Без съемника можно выполнить эту работу, но придётся очень сильно ударять молотком. В результате запросто вы разобьете рычаг подвески.
  3. После того как палец шаровой выйдет со своего места, необходимо при помощи ключей на «13» выкрутить гайки, которыми крепится обойма к рычагу.

Правила выбора шаровых опор

На эксплуатационный период, с которым будет работать шаровая, во многом влияют следующие параметры:

  • конструкция детали,
  • технология ее изготовления,
  • качество используемых в производстве материалов.

Вопрос выбора качественных автомобильных запчастей всегда актуален для автовладельцев — ремонт ВАЗ 2107 с использованием дешевых подделок нецелесообразен. Понятно, что замена шаровой опоры требует тщательного подбора комплектующих. При покупке запасных частей потребуется проверка шаровых опор. Понятно, что прежде всего следует осмотреть упаковку предлагаемого вам изделия и отказаться от неизвестной китайской продукции в пользу отечественной. Однако изучением упаковки ограничиваться не следует — шаровую опору нужно также внимательно рассмотреть.

При этом главной деталью опоры считается палец. Лучшим вариантом считается такой, когда палец изготавливается из высоколегированной стали (так, ТУ ВАЗовских моделей предусматривает в данном случае сталь 38ХГНМ). Наилучшей же технологией для изготовления признана холодная высадка с последующим проведением термообработки. Однако следует отметить, что подобный технологический процесс «под силу» только крупным промышленным предприятиям с соответствующими производственными мощностями. Более же мелкие конкуренты в данной отрасли используют для изготовления пальцев поперечно-клиновую прокатку. Такой метод изготовления приводит к получению менее надежных изделий.

В идеале, замена шаровых опор должна производиться очень редко — качественное изделие сможет «пройти» не один десяток тысяч километров. Чтобы обеспечить такую долговечность, на подшипник наносят упрочняющий поверхностный слой, а шаровый палец и корпус подвергают закалке. Понятно, что, скажем, ремонт КПП бессмысленно выполнять комплектующими, за качество которых никто не может поручиться. То же относится и к шаровым опорам. При этом реалии современного рынка таковы, что на нем присутствует множество недобросовестных продавцов. Основным отличительным признаком подделки является ее цена. При этом визуальный внимательный осмотр изделия позволит вам не «нарваться» на подделку. Так, палец, получаемый методом холодной высадки, не имеет кромок, обработанных резанием. Цвет же такой детали весьма невзрачный, грязно-серый и неравномерный.

Замена шаровых на ВАЗ 2107 — инструкция

Понятно, что решая ряд эксплуатационных моментов — например, как заменить подшипник передней ступицы, вы должны, прежде всего, определиться с необходимым перечнем инструментов и последовательностью действий. Что же касается таких операций, как замена верхней шаровой на ВАЗ 2107 и замена нижней шаровой, то здесь последовательность такова:

  • с автомобиля снимается колесо,
  • элементы крепления шаровой опоры очищаются от загрязнений,
  • ослабляется гайка пальца верхней шаровой опоры,
  • палец выпрессовывается их поворотного кулака. При этом следует использовать съемник шаровых опор,
  • отворачивается гайка крепления шарового пальца, после чего он извлекается,
  • отворачиваются гайки крепления шаровой опоры к рычагу,
  • снимается верхняя шаровая опора вместе с чехлом и прижимной пластиной (последовательность операций идентична как для верхней, так и для нижней шаровой опоры),
  • производится установка заменяемых деталей. Прежде всего, проверяется наличие достаточного количества смазки в чехле.

Сборка производится в обратном порядке. По окончанию сборочных работ обязательно нужно выполнить проверку углов установки передних колес.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: oberoi-service@cp9.ru
