  • Постепенное разжигание светодиодов широко применяется в электротюнинге автомобилей и рекламном бизнесе для украшения баннеров. Чтобы реализовать эту технику без помощи профессионалов, можно воспользоваться одной из схем, взяв ее в интернете. Если самостоятельно изготовить блок не получится, его можно приобрести в магазине.

    Сделать устройство для плавного включения своими руками без опыта сложно. Необходимо разбираться в принципе работы светодиодов и электронных схем. Плюсом будет экономия, так как себестоимость изготовленного устройства будет намного ниже стоимости готовых изделий.

    Покупать или делать самому?

    Если нужно срочно или нет желания и времени собирать блок плавного включения светодиодов своими руками, то можно и купить готовое устройство в магазине. Единственный минус – цена. Стоимость некоторых изделий, в зависимости от параметров и производителя, может превышать в несколько раз себестоимости устройства сделанного своими руками.

    Если есть время и особенно желание, то стоит обратить внимание на давно разработанные и проверенные временем схемы плавного включения и выключения светодиодов.

    Принцип работы

    Блок питания

    Для меньшего износа нити накаливания необходимо сгладить скачок, т. е. обеспечить плавное включение и выключение ламп накаливания. Значит, нужно оптимальное соотношение температуры спирали и напряжения, что приведет к нормализации режима и, как следствие, сохранению работоспособности светового прибора на более долгий срок. Помочь может схема плавного включения ламп накаливания, если конкретно – нужно использовать специальный блок питания. В течение короткого времени нить накала разогреется до необходимого предела как температуры, так и напряжения, установленного человеком.

    Блок питания для плавного запуска
    Блок питания для плавного запуска

    Если выставить уровень питания на 180 В, то, естественно, сила светового потока уменьшится на две трети, но при установке более мощных потребителей возможно добиться нужного уровня освещенности, обеспечивая плавный пуск ламп накаливания, при этом будет и экономия энергии, и продление срока эксплуатации самого светового прибора.

    При приобретении такого блока плавного включения лампочек с нитью накаливания нужно уточнить, устойчиво ли устройство к высоким скачкам напряжения в сети. В идеале предельный запас по этому параметру должен превышать 25–30 %. И чем выше уровень этого показателя, тем больших размеров будет устройство. Необходимо учитывать этот факт, ведь блок плавного включения нужно где-то расположить.

    Устройство плавного включения

    Алгоритм работы устройства плавного включения лампы накаливания 220 В тот же, что и у блока питания, но УПВЛ имеет значительно меньшие размеры, благодаря чему его можно поместить и под колпак потолочного светильника, и непосредственно за выключатель (в тот же подрозетник), а также в соединительную коробку.

    Подключать это устройство к сети 220 В нужно последовательно, соединив на фазный провод. А при условии, что напряжение на лампу подается в 12 В или 24 В, УПВЛ требуется его последовательное включение в схему до понижающего трансформатора.

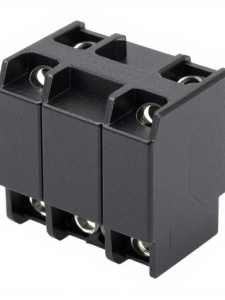

    Схема и внешний вид устройства плавного запуска лампы
    Схема и внешний вид устройства плавного запуска лампы

    Диммирование

    Широко распространено использование в быту светорегуляторов или диммеров. Эти устройства также монтируются в схемы включения ламп накаливания и управляют уровнем подачи напряжения на светильник либо механическим (посредством вращения ручки), либо автоматическим способом. В цепь они чаще всего введены на место штатного выключателя (хотя есть более сложные модели, устанавливающиеся и на ввод напряжения в квартиру).

    Самые простейшие диммеры – с поворотным механизмом регулировки. В таком устройстве возможна регулировка подачи от нуля до максимального напряжения в сети. Существуют такие приборы с дистанционным, сенсорным, звуковым и автоматическим (при помощи таймера) управлением.

    Основа основ плавного включения

    Давайте начнем с элементарных вещей и вспомним, что такое RC – цепь и как она связана с плавным розжигом и затуханием светодиода. Посмотрите на схему.

    RC - цепь

    В ее состав входит всего три компонента:

    • R – резистор;
    • C – конденсатор;
    • HL1 – подсветка (светодиод).

    Два первых компонента и составляют RC – цепь (произведение сопротивления и емкости). От увеличения сопротивления R и емкости конденсатора C увеличивается время розжига LED. При уменьшении, наоборот.

    Мы не будем углубляться в основы электроники и рассматривать, как протекают физические процессы (точнее ток) в данной схеме. Достаточно знать, что она лежит в основе работы всех устройств плавного розжига и затухания.

    Рассмотренный принцип RC – задержки лежит в основе всех решений плавного включения и выключения светодиодов.

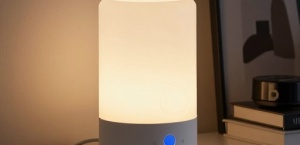

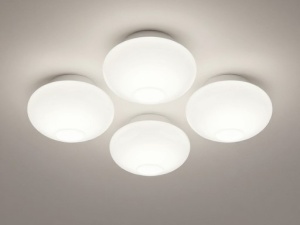

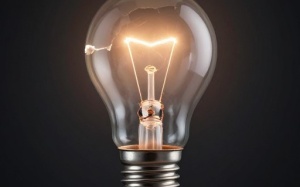

    Фото плавного включения ламп

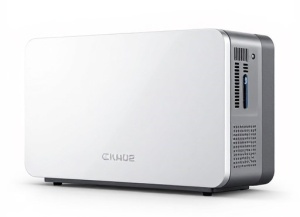

    • Импульсная защита — классификация устройств, схемы подключения, особенности электромонтажных работ

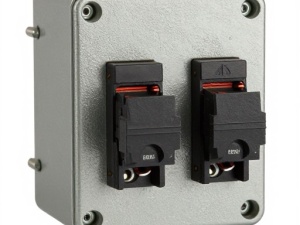

    • Промежуточное реле — классификация, назначение, подключение и особенности срабатывания (Инструкция)

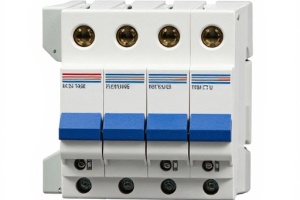

    • Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!


    Читайте здесь! Резистор — основные параметры, расшифровка маркировки и современные виды устройства (Инструкция + таблица)

    Схемы плавного включения и выключения светодиодов

    Разбирать громоздкие схемы не имеет смысла, т.к. для решения большинства задач справляются простые устройства, работающие на элементарных схемах. Рассмотрим одну из таких схем плавного включения и выключения светодиодов. Несмотря на простоту, она имеет ряд плюсов, высокую надежность и низкую себестоимость.

    схема плавного включения и выключения светодиодов

    Состоит из следующих деталей:

    • VT1 – полевой транзистор IRF540;
    • C1 – конденсатор емкостью 220 mF и напряжением 16V;
    • R1, R2, R3 – резисторы номиналом 10, 22, 40 kOm соответственно;
    • LED – светодиод.

    Работает от напряжения 12 Вольт по следующему алгоритму:

    1. При включении схемы в цепь питания через R2 протекает ток.
    2. В это время C1 набирает емкость (заряжается), что обеспечивает постепенное открытие полевика VT
    3. Возрастающий ток на затворе (вывод 1) протекает через R1, и заставляет постепенно открываться сток полевика VT
    4. Ток уходит на исток все того же полевика VT1 и далее на LED.
    5. Светодиод постепенно усиливает излучение света.

    Затухание светодиода происходит при снятии питания. Принцип обратный. После отключения питания, конденсатор C1 начинает постепенно отдавать свою емкость на сопротивления R1 и R2.

    Скорость разряда, а тем самым и скорость плавного затухания светодиода, может регулироваться номиналом сопротивления R3. Поэкспериментируйте, чтобы понять, как номинал влияет на быстроту розжига и затухания LED. Принцип следующий – выше сопротивление, медленнее затухание, и наоборот.

    Главный элемент – это полевой n-канальный MOSFET транзистор IRF540, все остальные полупроводниковые приборы играют вспомогательную роль (обвязка). Стоит отметить его важные характеристики:

    • ток стока: до 23 Ампер;
    • полярность: n;
    • напряжение сток – исток: 100 Вольт.

    Более детальную информацию, в том числе и ВАХ, можно найти на сайте производителя в datasheet.

    Доработанный вариант с возможностью настройки времени

    Рассмотренный выше вариант предполагает использование устройства без возможности регулировки времени розжига и затухания LED. А иногда это необходимо. Для реализации всего лишь нужно дополнить схему несколькими элементами, а именно R4, R5 – регулируемые сопротивления. Они предназначены для реализации функции подстройки времени полного включения и выключения нагрузки.

    доработанный вариант схемы включения и выключения светодиодов

    Рассмотренные схемы плавного розжига и затухания отлично подойдут для реализации дизайнерской подсветки в автомобиле (багажник, двери, область ног передних пассажиров).

    Еще одна популярная схема

    Вторая самая популярная схема плавного включения и выключения светодиодов очень похожа на две рассмотренные, но сильно отличаются по принципу работы. Управление включением происходит по минусу.

    Широкое применение схемы нашли в тех местах, где одна часть контактов замыкается по минусу, а другая по плюсу.

    Отличия схемы от рассмотренных ранее. Главное отличие – это другой транзистор. Полевик обязательно нужно заменить на p – канальный (маркировка указана на схеме ниже). Нужно «перевернуть» конденсатор, теперь плюс кондера пойдет на исток транзистора. Не забывайте, доработанный вариант имеет питание с обратной полярностью.

    схема плавного включения и выключения светодиодов с управлением по минусу

    Схема плавного розжига и затухания светодиодов

    Всем привет, сегодня хочу поделиться схемой плавного включения и плавного затухания светодиодов. Данную схему можно воткнуть куда ваша душа пожелает, привожу схему как с управляющим минусом, так и с управляющим плюсом. Схема не требует каких-либо дополнительных настроек и работает сразу.

    Принцип работы схемы:

    Управляющий «плюс» поступает через диод 1N4148 и резистор 4,7 кОм на базу транзистора КТ503. При этом транзистор открывается, и через него и резистор 68 кОм начинает заряжаться конденсатор. Напряжение на конденсаторе плавно растет, и далее через резистор 10 кОм поступает на вход полевого транзистора IRF9540. Транзистор постепенно открывается, плавно увеличивая напряжение на выходе схемы. При снятии управляющего напряжения транзистор КТ503 закрывается. Конденсатор разряжается на вход полевого транзистора IRF9540 через резистор 51 кОм. После окончания процесса разряда конденсатора схема перестает потреблять ток и переходит в режим ожидания. Потребляемый ток в этом режиме незначителен.

    Схема с управляющим минусом:

    Отмечена распиновка IRF9540N

    Схема с управляющим плюсом:

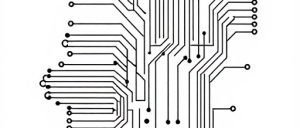

    Снимок102

    Отмечена распиновка IRF9540N и KT503

    В этот раз изготавливать схему решил методом ЛУТ (лазерно-утюжная технология). Делал я это первый раз в жизни, сразу скажу, что ничего сложного нет. Для работы нам понадобится: лазерный принтер, глянцевая фотобумага (или страница глянцевого журнала) и утюг.

    К О М П О Н Е Н Т Ы:

    Транзистор IRF9540N Транзистор KT503 Выпрямительный диод 1N4148 Конденсатор 25V100µF Резисторы: — R1: 4.7 кОм 0.25 Вт — R2: 68 кОм 0.25 Вт — R3: 51 кОм 0.25 Вт — R4: 10 кОм 0.25 Вт Односторонний стеклотекстолит и хлорное железо Клеммники винтовые, 2-х и 3-х контактные, 5 мм

    При необходимости, изменить время розжига и затухания светодиодов можно подбором номинала сопротивления R2, а также подбором ёмкости конденсатора.

    ????????????????????????????????????????? Р А Б О Т А: ????????????????????????????????????????? ?1?В этой записи подробно покажу, как изготавливать плату с управляющим плюсом. Плата с управляющим минусом делается аналогично, даже чуть проще из-за меньшего количества элементов. Отмечаем на текстолите границы будущей платы. Края делаем чуть больше, чем рисунок дорожек, а затем вырезаем. Существует много способов резки текстолита: ножовкой по металлу, ножницами по металлу, с помощью гравера и так далее.

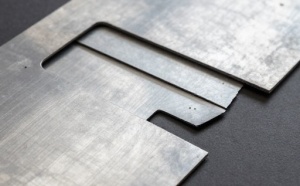

    Я с помощью канцелярского ножа сделал бороздки по намеченным линиям, далее выпилил ножовкой и обточил края напильником. Также пробовал использовать ножницы по металлу – оказалось гораздо проще, удобнее и без пыли.

    Далее прошкуриваем заготовку под водой наждачной бумагой с зернистостью P800-1000. Затем сушим и обезжириваем поверхность платы 646 растворителем с помощью безворсовой салфетки. После этого нельзя руками прикасаться к поверхности платы.

    ?2?Далее с помощью программы SprintLayot открываем и печатаем на лазерном принтере схему. Печатать необходимо только слой с дорожками без обозначений. Для этого в программе при печати слева вверху в разделе “слои” снимаем ненужные галочки. Также при печати в настройках принтера выставляем высокую четкость и максимальное качество изображения. Программу и чуть доработанные мной схемы залил для Вас на Яндекс.Диск.

    С помощью малярного скотча приклеиваем на обычный лист А4 страницу глянцевого журнала/глянцевую фотобумагу (если их размеры меньше А4) и печатаем на ней нашу схему.

    Я пробовал использовать кальку, страницы глянцевого журнала и фотобумагу. Удобнее всего, конечно, работать с фотобумагой, но в отсутствии последней и страницы журнала вполне сгодятся. Калькой же пользоваться не советую – рисунок на плате очень плохо пропечатался и получится нечётким.

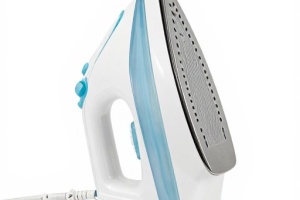

    ?3?Теперь прогреваем текстолит и прикладываем нашу распечатку. Затем утюгом с хорошим прижимом проутюживаем плату в течение нескольких минут.

    Теперь даем плате полностью остыть, после чего опускаем в ёмкость с холодной водой на несколько минут и аккуратно избавляемся от бумаги на плате. Если целиком не отдирается, то скатываем потихоньку пальцами.

    Затем проверяем качество пропечатанных дорожек, и плохие места подкрашиваем тонким перманентным маркером.

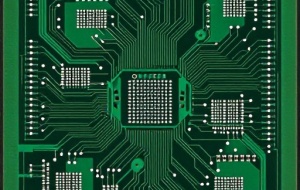

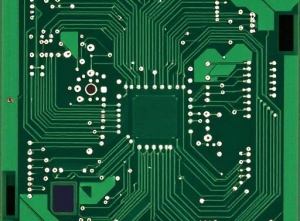

    Снимок108

    ?4?С помощью двустороннего скотча приклеиваем плату на кусочек пенопласта и помещаем в раствор хлорного железа на несколько минут. Время вытравливания зависит от многих параметров, поэтому периодически достаем и проверяем нашу плату. Хлорное железо используем безводное, разводим в теплой воде согласно пропорциям, указанным на упаковке. Чтобы ускорить процесс травления можно периодически покачивать ёмкость с раствором.

    После того, как ненужная медь стравилась – отмываем плату в воде. Затем с помощью растворителя или наждачки счищаем тонер с дорожек.

    ?5?Затем необходимо просверлить дырочки для монтажа элементов платы. Для этого я использовал бормашинку (гравер) и сверла диаметром 0.6 мм и 0.8 мм (из-за разной толщины ножек элементов).

    ?6?Далее нужно облудить плату. Есть множество различных способов, я решил воспользоваться одним из самых простых и доступных. С помощью кисточки смазываем плату флюсом (например ЛТИ-120) и паяльником лудим дорожки. Главное не держать жало паяльника на одном месте, иначе возможен отрыв дорожек при перегреве. Берем на жало больше припоя и ведем им вдоль дорожки.

    ?7?Теперь напаиваем необходимые элементы согласно схеме. Для удобства в SprintLayot распечатал на простой бумаге схему с обозначениями и при пайке сверял правильность расположения элементов.

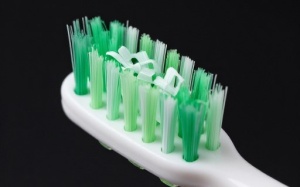

    ?8?После пайки очень важно полностью смыть флюс, в противном случае могут быть коротыши между проводниками (зависит от применяемого флюса). Сначала рекомендую тщательно протереть плату 646 растворителем, а потом хорошо промыть щеткой с мылом и высушить.

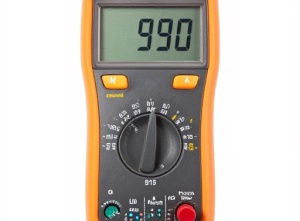

    После сушки подключаем «постоянный плюс» и «минус» платы к питанию («управляющий плюс» не трогаем), затем вместо светодиодной ленты подсоединяем мультиметр и проверяем, нет ли напряжения. Если хоть какое-то напряжение все-таки присутствует, значит где-то коротит, возможно плохо смыли флюс.

    Ф О Т О Г Р А Ф И И:

    Убрал плату в термоусадку

    В И Д Е О: ????????????????????????????????????????? И Т О Г: ????????????????????????????????????????? Проделанной работой я доволен, хоть и потратил достаточно много времени. Процесс изготовления плат методом ЛУТ показался мне интересным, и несложным. Но, не смотря на это, в процессе работы допустил, наверное, все ошибки, какие только возможно. Но на ошибках, как говориться, учатся.

    Подобная плата плавного розжига светодиодов имеет достаточно широкое применение и может использоваться, как в автомобиле (плавный розжиг ангельских глазок, панели приборов, подсветки салона и т.п.), так и в любом другом месте, где есть светодиоды и питание от 12В. Например, в подсветке системного блока компьютера или декорировании подвесных потолков.

    Платы в формате .lay

    Источник.
