Если на ВАЗ-2107 нет зарядки, то вся бортовая сеть запитывается от аккумуляторной батареи. При этом генератор не будет работать вообще. Но недостаток аккумуляторной батареи состоит в том, что она не долговечна. И если вдруг произойдет поломка генератора или цепи его заряда, неисправность нужно как можно быстрее устранять. В противном случае вы рискуете продолжить движение на эвакуаторе или буксире. Для того чтобы разобраться с причиной отсутствия зарядки, нужно знать хотя бы теорию, как работает генераторная установка на автомобиле.

Что такое генератор

Для того чтобы запустить двигатель и обеспечить его правильную работу, нужно всю систему электрооборудования обеспечить постоянным напряжением. Если говорить конкретно про то, по каким причинам нет зарядки на ВАЗ-2107, то нужно учесть, что для этого автомобиля нужно напряжение 12 В. Запуск автомобиля производится стартером – это электрический двигатель высокой мощности, который раскручивает коленчатый вал. Генератор при простое двигателя не работает.

Как только начнет вращаться коленчатый вал, на обмотку возбуждения генератора подается напряжение от аккумулятора. Генератор может работать только при наличии вращательного движения магнитного поля. И если нет зарядки на ВАЗ-2107, то отсутствует либо напряжение на роторной обмотке, либо вращение. Магнитное поле создается обмоткой возбуждения, которая находится на роторе. На нем стоит шкив, который связан с коленчатым валом ручейковым ремнем (на инжекторных автомобилях) и клиновидным (на карбюраторных) с коленчатым валом.

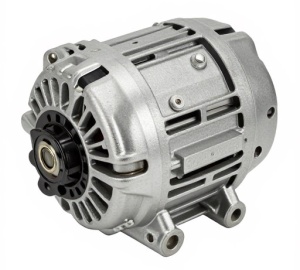

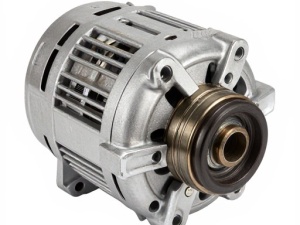

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Читайте также: Ремонт генераторов

Регулятор напряжения

И самое главное – лампа зарядки ВАЗ-2107 подключается к обмотке возбуждения через регулятор напряжения. Последний позволяет поддерживать напряжение на одном уровне – в пределах 13,6-14,2 В. Конструкция регулятора может быть абсолютно любой, различают такие конструкции:

Механические – работают на электромагнитных реле.
Электромеханические – работают на электромагнитных реле и транзисторных ключах. Своеобразная комбинированная схема.
Электронные регуляторы – состоят из одного кристалла, на котором выполнена схема коммутации. По сути, это один большой силовой ключ, который позволяет осуществлять коммутацию для поддержания необходимого уровня напряжения.

Устранение неисправностей

Датчик (бортовой вольтметр) показывает наличие заряда, не горит лампочка аккумулятора, а аккумулятор сел, не идет зарядка и проверка мультиметром показывает напряжение при работающем двигателе на клеммах АКБ только 12 В.

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Поломки, приводящие к потере зарядки

Но теперь давайте разберемся с тем, почему может пропасть на генераторе зарядка. ВАЗ-2107 имеет простую конструкцию, ничего сложного в системе электроснабжения нет.

Основные поломки:

Поломка регулятора напряжения.
Обрыв ремня привода генератора.
Плохой контакт или же обрыв проводов, питающих обмотку возбуждения.

Для того чтобы восстановить работоспособность генераторной установки, нужно разобраться с тем, какие причины поломки могут быть. Если нет зарядки на ВАЗ-2107, нужно тщательно провести диагностику.

Как понять, что нет зарядки

Первый признак того, что пропала зарядка – загорается лампа на панели приборов. Может не реагировать стрелка вольтметра (если таковой, конечно, имеется на автомобиле). Но самый надежный способ определения поломки – это проверить напряжение непосредственно на клеммах генератора.

Когда двигатель работает, то напряжение должно быть 13,6-14,2 В. В том случае, если не будет зарядки аккумулятора, напряжение будет 12 В или ниже. Для того чтобы избежать поломки регулятора напряжения, нельзя при работающем двигателе снимать с аккумулятора клеммы.

Нужно отметить, что слишком высокое или низкое напряжение – это вред аккумуляторной батарее. Он либо полностью разряжается (это приводит к тому, что не получается запустить двигатель, так как стартер не вращается), либо же перезаряжается (при этом выкипает из банок электролит). Само собой, все эти негативные явления приведут к тому, что аккумулятор выйдет из строя.

Схема зарядки аккумулятора

Эту же схему используют не только на ВАЗ 2107, аналогичная применяется и в любом другом автомобиле. Отличие лишь в составных элементах – они рассчитаны на различный ток и режимы работы. Цепь зарядки:

отрицательный вывод аккумуляторной батареи соединен с металлическим кузовом толстой медной шиной;
к положительному выводу подключена вся электросистема автомобиля – идет две шины: к стартеру и генератору («30» клемма);
от положительного вывода генератора напряжение идет к блоку предохранителей и замку зажигания;
от замка зажигания напряжение идет в монтажный блок с предохранителями;
лишь после него подается питание (с защитой предохранителем F10) на контрольную лампу, сигнализирующую о недостаточной зарядке, а также на вольтметр – прибор, измеряющий напряжение;
после этого питание поступает на блок предохранителей и идет к «61» клемме генераторной установки – к щеточному узлу.

Схема непростая, в ней очень много элементов, которые могут выйти из строя. Может даже разрушиться контакт, что приведет к тому, что генератор плохо заряжает аккумуляторную батарею. И все это сказывается на ваших нервах – сразу начинается паника.

1 — АКБ; 2 — Крыльчатка генератора; 3 — Диоды защиты; 4 — Шкив привода; 5 — Выпрямительные диоды; 6 — Обмотка статора; 7 — Регулятор напряжения; 8 — Обмотка возбуждения; 9 — Фильтрующий конденсатор; 10 — Блок предохранителей; 11 — Контрольная лампа на приборной панели; 12 — Вольтметр; 13 — Реле включения зажигания; 14 — Замок зажигания.

Но не нужно паниковать, достаточно только продиагностировать состояние всех элементов системы. И даже если у вас инжектор установлен на ВАЗ 2107, машина сможет выдержать путь до ближайшей СТО или магазина автозапчастей. Если аккумулятор, конечно, в хорошем состоянии.

Что нужно для ремонта?

В том случае, если пропала зарядка на ВАЗ-2107, вам нужно как можно быстрее начать ремонт. Невозможно возить с собой все инструменты и оборудование, но минимальный набор все же стоит иметь в бардачке или багажнике.

А если конкретнее, то нужно иметь такой набор инструментов:

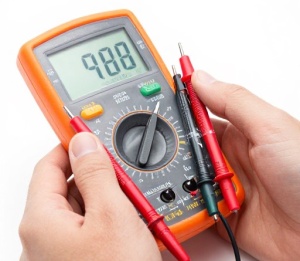

Прибор для измерения напряжения (мультиметр).
Лампа 12 вольт и мощностью не более 3 Вт.
Отвертки — плоская и крестовая.
Нож канцелярский для чистки проводов.
Плоскогубцы.
Наждачка.

Имея весь этот набор инструментов, можно приступить к проведению ремонта. Благо на ВАЗ-2107 своими руками выполнить это достаточно просто.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи воль class=»aligncenter» width=»600″ height=»450″[/img]

При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ.

Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

мультиметр;
контрольная лампа 12 В;
плоская отвертка;
нож;
пассатижи;
наждачная бумага.

Устранение поломок

Первое, что нужно сделать, это проверить натяжение ремня привода генератора. Давайте рассмотрим основные причины, по которым может пропасть зарядка на ВАЗ-2107. Причины на самом деле могут быть в чем угодно – даже в простом обрыве ремня. Со временем он изнашивается и приходит в негодность. На «семерках» ремень приводит в движение еще и насос охлаждающей жидкости. И если вдруг порвется ремень, это можно увидеть по тому, что моментально повысится температура антифриза в блоке двигателя.

В том случае, если в приборной панели не горит контрольная лампочка, а в бортовой сети напряжение находится на нормальном уровне, но зарядки все же нет, можно поискать причину такого явления в клеммах и контактах, которыми соединяются провода. Снимите с аккумуляторной батареи клеммы, чтобы произвести их очистку. Очень часто они покрываются слоем окислов, которые мешают проводить ток. В результате происходит большое падение напряжения. Довольно часто неисправность кроется даже не в самих проводах зарядки, а в шине, которая соединяет кузов, блок двигателя и минусовой вывод аккумулятора.

Какие причины могут вывести из строя реле зарядки?

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

неисправность реле-регулятора;
обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
обрыв ремня генератора.

Читайте также:

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы « » с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту « » от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

Всего две, не считая грубых поломок корпуса генератора:

«плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Специалисты подсказывают, что на ВАЗ-2107 с инжектором стандартно стоит генератор 5142.3771 (восьмерочный). У него есть одна очень важная особенность: он выдает больше тока – не 55А в час, как другие генераторы, а около 80-90 А. Это связано со свойствами инжектора, которому требуется электроэнергии больше (но и удельная мощность у него выше).

Проверять генератор на неисправности специалисты советуют в таком порядке:

осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Ротор хранится в шарикоподшипнике только в переднем щите, со стороны фланцевого экрана соединен с помощью диска и плоскостей с маховиком двигателя внутреннего сгорания. Генератор и ротор возбудителя выровнены и включают в себя вращающийся выпрямитель. Передний подшипниковый щит и клеммная коробка выполнены из алюминиевого сплава, задний опорный щит – чугунный чугун. Пропитка всех обмоток – это двойной вакуум. По желанию заказчика может быть изготовлен генератор с различным напряжением или другой частотой.

Генератор имеет главную обмотку, вспомогательную обмотку и обмотку с двойной обмоткой. От главной обмотки мы берем эл. Эта обмотка связана с первичной обмоткой трансформатора компаса, и первая обмотка трансформатора соэкструдера подается на первую обмотку в зависимости от нагрузки генератора. Вспомогательная обмотка также подает первую часть обмотки обмотки и определяет ее напряжения бесплатно. Вспомогательная обмотка дополнительно соединена с регулятором, который питает вторую часть катушки возбуждения и действует как корректор напряжения.

Единственным источником тока во время старта зажигания автомобиля является аккумуляторная батарея. С ее помощью удается запустить работу двигателя. После это нагрузка ложится на генератор, а АКБ переходит в режим потребления электроэнергии.

Это бесконтактный генератор с кремниевым выпрямителем, регулятором напряжения и тока. Генератор расположен на раме шасси, к которой он прикреплен ногой. Привод генератора решается с помощью короткого высокоскоростного карданного вала от коробки передач, расположенной на камере подшипника тележки. Переменный ток от генератора регулируется кремниевым выпрямителем. Выпрямленный ток заряжает батарею автомобиля над соответствующим предохранителем. Контроллер напряжения и тока генератора бесконтактный и расположен в корпусе вагона.

Сам генератор представляет собой стальную сварку. Внутри спрессован шестиполюсный пучок статора, колчан колеблется в пучке статора. Вал колесного диска установлен в шарикоподшипниках. Область подшипников с обеих сторон заблокирована крышками подшипников. Обмотки подключаются к клеммной колодке, которая находится на корпусе статора. Охлаждение генератора – это поток воздуха во время движения.

Однако, так случается с полностью работоспособной системой электропитания в транспортном средстве. Когда возникают неполадки, то приходится искать причины, выясняя, почему не заряжается аккумулятор, и как восстановить работоспособность.

Об отсутствии зарядного процесса может свидетельствовать световой индикатор, находящийся на приборной панели. Часто он изображается в иконки аккумулятора, и при удовлетворительной работе электрики с работающим мотором не светится. Рассмотреть его удастся на приборной панели после проворота ключа в замке зажигания в первое положение. Если же иконка продолжает светиться, то это говорит о том, что аккумулятор не заряжается от генератора.

Более сложные поломки

В том случае, если при работе двигателя в бортовой сети напряжение находится в нормальном диапазоне, но при повышении нагрузки оно сразу падает, то можно говорить о том, что ремень генератора натянут очень слабо. Довольно часто при малых оборотах ремень начинает даже свистеть. Нужно отметить, что при нормальном натяжении ремня провисание должно быть не более 17 мм. Причем усилие должно быть не более 10 кгс. В том случае, если ремень сильно ослаб, его нужно подтянуть. Если натянуть не получается, следует установить новый.

Но нельзя и сильно натягивать ремень – это приведет к тому, что на подшипники будет воздействовать чрезмерная нагрузка. Это приведет к поломке подшипников помпы, генератора. Довольно часто причиной потери зарядки становится пробой одного или нескольких диодов выпрямительного моста. Также случается, что пробивается обмотка ротора или статора. Чтобы проверить эти элементы, нужно полностью разобрать генераторную установку.

Диагностика генератора

Для того чтобы проверить диоды, нужно использовать мультиметр или контрольную лампу. При помощи мультиметра вы можете измерить сопротивление полупроводников в запертом состоянии. Для того чтобы продиагностировать приборы с помощью лампы, нужно отключить от аккумулятора плюсовой вывод. Один провод нужно соединить с положительным выводом аккумулятора, а второй – с тремя болтами выпрямительных диодов.

После нужно проделать аналогичную операцию с отключенной минусовой клеммой (и включенной плюсовой). В том случае, если лампа начнет загораться, это может говорить о том, что соответствующие диоды пробиты. Самый оптимальный вариант – установка нового блока диодов. Но можно в целях экономии и заменить только те, которые вышли из строя.

Главное условие при ремонте – все делать аккуратно. Ток проходит в этом узле большой, поэтому слабая изоляция приведет к тому, что образуется искровой промежуток, который станет причиной выхода из строя не только полупроводников, но и обмоток генератора. Если на ВАЗ-2107 горит зарядка, то это может говорить о том, что один из нескольких узлов вышел из строя.

Проверка генератора

Разборка производится в следующем порядке:

Откручиваем регулятор напряжения и блок выпрямителей.
С помощью ключа на «8» разбираем корпус, снимаем заднюю крышку. Генератор разделяется на несколько частей.
Производим демонтаж щеточного узла и подшипника. Если длина щеток менее 5 мм, то их нужно заменить.
Снимаем шкив с ротора, зажав его в тисках.
После всего этого вынимаем вал из подшипника и проверяем его.

Используем мультиметр в режиме проверки сопротивления. Необходимо прозвонить на отсутствии обрывов в обмотках ротора и статора, а также чтобы не было межвиткового замыкания. Далее проверяем на исправность регулятор напряжения генератора ВАЗ 2107.

В случае если вы выявили большое количество неисправностей, устранение их не имеет смысла, дешевле купить новый.
