Как самому установить защиту картера?

Снятие

1. Подготавливаем автомобиль к выполнению ремонтных работ.

2. Торцовым ключом на 10 мм с глубокой головкой отворачиваем пять самоконтрящихся гаек (1) переднего крепления защиты.

3. Торцовым ключом на 8 мм отворачиваем четыре самореза (2) крепления защиты двигателя к грязезащитным щиткам моторного отсека.

4. Торцовым ключом на 10 мм отворачиваем два болта (3) заднего крепления защиты.

5. Выводим защиту двигателя из зацепления с грязезащитными щитками и, снимаем её с автомобиля.

Установка

Устанавливаем на автомобиль защиту двигателя и все ранее снятые детали в обратной последовательности.

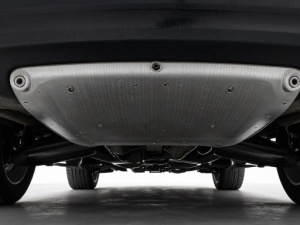

Крепление защиты двигателя на автомобиле.

Здравствуйте, сегодня мы расскажем, как снять и заменить защиту двигателя на ВАЗ 2110, 2111, 2112. Когда Вы меняете масло в двигателе, коробке передач или Вы сильно погнули эту защиту, либо проделываете любую другую операцию снизу машины Вам нужно будет снять защиту двигателя.

Многих владельцев отечественной десятки волнует вопрос защиты двигателя их автомобиля. А все потому, что завод не предусматривает установки ничего существенно.

Нет, защита там как бы есть. Но она представляет собой брызговик из пластика. Максимум, на что он способен — это защита от незначительных касаний о дорожное покрытие на ухабах. В основном же он защищает поддон от воды и грязи.

Потому доработка защиты — это обязательное мероприятие, без которого возникает высокая вероятность того, что в скором времени ваш двигатель или другие компоненты, скрытые , повредятся. А ремонт может стоит огромных денег. Не забывайте, с каким качеством дорог большинству водителей приходится иметь дело.

Инструкция по установке

Установка защитного листа на Ладу Калина достаточно проста и справится с ней любой автолюбитель самостоятельно в течение получаса. Так как работать придется с нижней частью авто, то понадобиться яма или эстакада.

Инструменты

Для установки или замены листа на Ладу Калина нам понадобятся самые простые инструменты, которые есть у любого автолюбителя:

• ключ трещотка;
• удлинитель;
• набор головок.

Трещотка с головками и удлинителем

Этапы

Очередность выкручивания болтов

1. Добравшись до низа автомобиля, если стоит старая заводская защита (так называемый пыльник), то первым делом нужно снять ее.
2. Демонтаж начинаем, откручивая передние болты, затем боковые и потом уже задний. Снимая защиту, подумайте, как ее подпереть или пригласите напарника, так как, открутив последний болт, лист может упасть на вас.
3. Теперь нам нужно установить новую. Для этого прикладываем лист и начинаем закручивать болты.
4. Не стоит сразу их сильно затягивать.
5. Сначала их наживите, а потом уже пройдитесь по кругу и подтяните все до упора.
6. Стоит заметить, что некоторые виды защиты могут предусматривать различные крепления и поэтому могут понадобиться иные инструменты.

Закручивание болтов трещоткой с удлинителем

Чем опасны удары по днищу

Повредить картер для ВАЗ 2110 — дело не сложное. Для большинства владельцев этой модели — это скорее дело времени или банальной удачи.

Двигатель при этом может серьезно пострадать из-за несовершенства конструкции подвески мотора. По сути, силовой агрегат как вы свисает.

1. Поддон картера мотора расположен слишком низко к земле.
2. При движении мотор немного, но двигается на крепежных кронштейнах. Особенно это касается ситуаций с резким торможением.
3. Даже небольшой камень, ударивший по поддону на скорости, может нанести серьезный ущерб. Тогда ремонт обойдется куда дороже, чем установка защиты.

Для чего нужна защита картера?

Основное назначение защиты картера двигателя заложено в ее названии – пластина, установленная в нижней части автомобиля, закрывает основные узлы ДВС (есть ещё и защита КПП) и защищает их от повреждений. Повреждение может наступить в результате движения по неровной неасфальтированной дороге, при наезде на кочку, попадании колесом в яму, а также из-за летящих с дороги камней, мусора, гальки, грязи и воды.

Защита картера в ряде случаев позволит полностью избежать повреждений или свести их к минимуму.

Возможные проблемы

Есть несколько ситуаций, когда происходит удар картером о дорожную поверхность. Их последствия могут быть самыми различными.

Потому давайте рассмотрим наиболее распространенные ситуации и определим, что при этом следует делать вам, как водителю и владельцу машины.

Образовалась вмятина, но пробоя не видно

Высока вероятность того, что в результате подобного повреждения сломался сапун, то есть маслоприемник.

Не стоит преждевременно радоваться, если следов потеков масла не обнаружилось после удара.

Сапун для «десятки» зачастую изготавливается из пластика или алюминия. Его конструкция включает маслоприемную трубку. Она располагается немного выше поддона — примерно на 5 сантиметров. Потому место облома трубки может оказаться выше, нежели имеющийся уровень масла.

Если произошел подобный удар, немедленно заглушите автомобиль, остановитесь.

Далее следует проверить сапун на предмет наличия облома:

• Запустите двигатель, выполнив пробный запуск. Если при этом не погасла лампочка датчика масла, высока вероятность поломки сапуна;
• Заглушите силовой агрегат;
• Долейте в картер масла, после чего запустите мотор;
• Если при этом под машиной появилось пятно масла, сапун все же сломался. Придется вызывать службу эвакуации;
• Если лампочка датчика давления масла выключилась, можно надеяться, что с сапуном после удара ничего не произошло. Можете продолжать движение своим ходом. Только на станцию технического обслуживания.

В подобной ситуации часто ремонт заключается в простой замене сапуна. Сделать это не так просто, но все же легче по сравнению с капитальным ремонтом двигателя.

Вмятина на блоке незначительная, следов пробоя нет

При таких ударах сапун обрывается крайне редко. Но зазор между ним и поддоном может уменьшиться. Из-за этого снижаются эксплуатационные характеристики автомобиля, машина может не выдержать сильных нагрузок.

Выбор защиты

Чтобы обеспечить надлежащую защиту собственному двигателю на ВАЗ 2110, необходимо для начала определиться, какой именно элемент будет устанавливаться на днище автомобиля.

Сегодня производители предлагают множество вариантов. Определим наиболее популярные решения в случае с отечественной «десяткой», обсудим их особенности. Это поможет вам сделать окончательное решение конкретно для вашей ситуации.

Тип защиты

Особенности

Защита из сплава алюминия

Легкая, достаточно надежная и прочная. Для установки не требуется приобретать специальные крепежные кронштейны. Обычно имеющиеся крепления отлично подходят для фиксации

Стальная защита с порошковой краской

Такие элементы отличаются долговечностью и неплохой устойчивостью к коррозии. Однако характеризуются существенным недостатком — металл слишком тонкий, потому надежной защиты не ждите

Защита производства КАМАЗа

Это самый толстый вариант защиты, где металл используется толщиной около 4 миллиметров. Отличаются надежностью, большим весом. Из-за массы возникает серьезный недостаток — крепежи могут попросту вырваться со всеми вытекающими. Потому для монтажа следует обязательно использовать специальные кронштейны повышенной прочности

Обязательно выбирайте сталь толщиной не менее 2 миллиметров. При этом присутствие штампованных ребер жесткости также настоятельно рекомендовано.

При покупке защиты, обязательно обратите внимание на наличие специальных технологических отверстий, через которые осуществляется слив масла из картера, а также обеспечивается обдувка силового агрегата. Крепежи только в полном соответствии с отверстиями, предусмотренными на ВАЗ 2110.

Замена

Первое, что вам нужно решить перед заменой защиты — оставлять ли заводской брызговик или нет.

Демонтажные работы

Одни считают, что его лучше оставить, поскольку это обеспечит наличие двойной защиты. Другие же придерживаются мнения, что подобные слои защиты не дают дополнительных защитных мер, а только собирают грязь и скапливают снег, лед в зимний период времени. Выбор за вами.

Но на всякий случай мы расскажем, как правильно и быстро можно снять заводской брызговик с поддона вашего автомобиля:

• Оптимальный вариант условий работы — это подъемник. Но если его нет, можете воспользоваться эстакадой, либо обычной ямой в вашем собственном гараже;
• Для крепления впереди заводского брызговика предусмотрено использование пяти самокнотрящихся гаек. Для их демонтажа потребуется обычный ключ на 10 миллиметров;
• Защита крепится к щиткам грязезащиты с помощью четырех саморезов. Для их снятия пригодится ключ уже на 8 миллиметров;
• Сзади имеется еще два крепежных болта. Тут вновь берем в руки ключ на 10 миллиметров;
• После демонтажа всех крепежных элементов, остается только вытащить брызговик из зацепления, в которое он входит с щитками грязезащиты.

Финишная сборка

Все, брызговик демонтирован, потому можно смело приступать непосредственно к установке только что приобретенной, новой полноценной защиты.

1. Для работы подойдет яма, эстакада или подъемник. Тут уже у кого что есть.
2. Приложите защиту к поверхности поддона двигателя, чтобы убедиться в ее соответствии под имеющиеся отверстия.
3. Закрутите передние брызговики к защите.
4. Далее крепятся к кронштейнам лонжеронов саморезы.
5. Следующий шаг — крепеж защиты к брызговикам.
6. На переднем бампере остается только закрутить пять гаек, которые будут окончательно удерживать новую металлическую пластину.

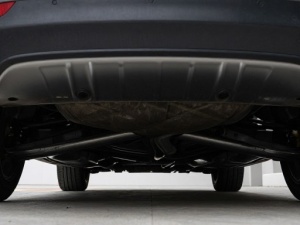

Работа под днищем

Совет специалистов. Если вы хотите сделать управление собственным автомобилем более комфортным и приятным, подумайте об установке кронштейна крепления силового агрегата. Он монтируется вне зависимости от того, какой тип защиты вы выбрали для своего ВАЗ 2110.

Установка защиты картера двигателя на ваз 2110

При установке защиты перед автолюбителем часто стоит выбор снять старую защиту, или новую прикрутить прямо на нее. От двойной защиты хуже наверное не будет, но в промежуток между этими двумя пластинами будет набиваться грязь. Поэтому снимать ли старую защиту, каждый решает сам. Для монтажа новой защиты нужно прикрутить пять болтов спереди и два сзади.

Установка защиты проводится следующим образом:

• загоняем машину на яму;
• снимаем старую пластиковую защиту;
• прикладываем новую защиту и смотрим, что бы она подошла по отверстиям в автомобиле;
• приворачиваем брызговики к защите;
• крепим саморезы к кронштейнам лонжеронов;
• крепим защиту к брызговикам;
• затягиваем спереди гайки удерживающие защиту (5 штук)
