Замена нижней подушки двигателя приора

Один опытный человек при беглом взгляде под капот моей машины сразу указал мне на то, что верхняя опора двигателя же изношена и её надо бы заменить (спасибо ему большое за совет!). Много опыта для замены именно верхней опоры не нужно. Домкратить машину нет необходимости. Так что решил все делать сам. Все оказалось не так легко и просто как было написано в мурзилке, но 40 минут тихого мата и упорства сделали свое дело — опора заменена. Сразу скажу — при трогании раньше ощущались значительные вибрации (машину как бы трясла крупная дрожь), после установки новой опоры — 90% тех вибраций ушли. Уверен, что нужно заменять остальные опоры тоже, но это еще предстоит.

Купил в магазине «кооперативную» (так сказал продавец) верхнюю опору за 490 рублей. Сравнивал новую «кооперативную» с новой «родной» в магазине — качество резинок лучше, металл гальванизирован, выглядит солиднее что ли…но на 180 рубликов дороже.

Началась установка. Выяснилось, что у меня нет ключей на 15 и 16мм. Пришлось ехать покупать. Старая опора на своем месте выглядела уставшей…

Побрызгал места крепления гаек WD40, чтоб легче было открутить. Через 10 минут попрызгал еще раз.

Снятие левой опоры

Устанавливаем под коробку передач регулируемый упор.

Головкой «на 15» с удлинителем ослабляем затяжку верхней стяжной гайки подушки опоры.

Снизу автомобиля головкой «на 17» с удлинителем отворачиваем гайку крепления левой опоры силового агрегата к кронштейну коробки передач (для наглядности левый грязезащитный щиток моторного отсека снят)… …и снимаем шайбу.

Головкой «на 13» с удлинителем отворачиваем два болта крепления опоры к кузову.

Снимаем левую опору. Для разборки опоры окончательно отворачиваем верхнюю стяжную гайку подушки опоры.

Детали левой опоры

: 1 — верхняя гайка; 2 — верхний ограничитель; 3 — подушка; 4 — нижний ограничитель; 5 — шпилька; 6 — шайба; 7 — нижняя гайка Верхний ограничитель опоры имеет две лыски. При установке опоры…

…отбортовки обоймы подушки должны быть обращены вверх. Собираем левую опору, не затягивая до конца верхнюю стяжную гайку, после чего устанавливаем левую опору в обратной последовательности. При этом лыски на шпильке, исключающие ее проворачивание, должны расположиться в пазу кронштейна коробки передач. При окончательном затягивании верхней стяжной гайки необходимо следить за тем, чтобы лыски верхнего ограничителя были расположены параллельно оси крепежных отверстий опоры.

Читать дальше: Сварить геркулесовую кашу на молоке

Подмена на 16-ти клапанном движке

Правая опора изменяется последующим образом:

  1. Демонтируем защиту картера (если есть).

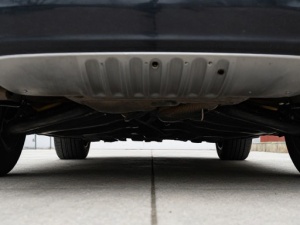

    Демонтаж защиты двигателя картера на Лада Приора

    Защиту нужно снять.

  2. Сейчас движок нужно поддомкратить в картер. Упор осуществляем, используя древесную доску.
  3. Дальше необходимо открутить гайку, которая укрепляет подушечку к кронштейну ДВС.

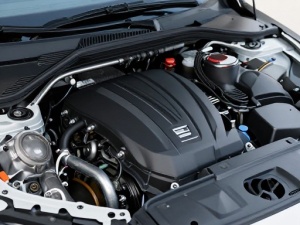

    Демонтаж болта крепления правой опоры к двигателю на Лада Приора

    Открутить.

  4. Откручиваем крепеж в месте соединения опоры с кузовом.
  5. Чтоб было легче снять открученную опору, нужно слегка опустить движок домкратом.
  6. Снимаем подушечку и устанавливаем на ее пространство новейшую, выполняя деяния в оборотной последовательности.

Левая опора изменяется по вышеперечисленной схеме, лишь домкрат устанавливаем под КПП (Контрольно-пропускной пункт — пункт, предназначенный для контроля за проходом (посещением) и пропуска на территорию какого-либо объекта)

. Для упора также используем древесную подкладку.

Подмена «гитар»

  1. Берем ключ на 15 и откручиваем болт, который укрепляет подушечку к кузову авто. Потом извлекаем его.

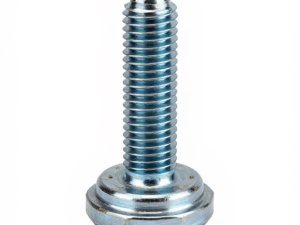

    Болт крепления верхней подушки двигателя на Лада Приора

    Сложность в том, что снутри квадратная гайка, которая может проворачиваться. В таком случае её нужно кое-чем упереть. Безупречный вариант монтажки для велосипедных колёс, лишь железные. Можно испытать и отвёрткой.

  2. Этим же ключом откручиваем болт, установленный в месте крепления «гитары» к кронштейну ДВС. Сейчас можно снять подушечку.
  3. Устанавливаем новейшую опору.

Читайте: Светодиодная подсветка номеров – Схема-авто – поделки для авто своими руками

Замера нижней подушечки «гитары» производится аналогично вышеперечисленному методу. Учтите, что окончательная затяжка новейших «гитар» делается при запущенном движке.

Снятие правой опоры

Снимаем ремень привода генератора (см. «Замена ремня привода генератора»). Устанавливаем регулируемый упор под поддон картера двигателя.

Надеваем на гайку крепления правой опоры к кронштейну двигателя головку «на 17», после чего…

…вставляем удлинитель в головку… …и отворачиваем гайку.

Головкой «на 15» отворачиваем три болта крепления кронштейна опоры к лонжерону кузова. Опустив кронштейн с опорой вниз, выводим резьбовую часть болта опоры из отверстия в кронштейне двигателя и, переместив узел вперед…

…вынимаем правую опору с кронштейном. Головкой «Torx Е-10» отворачиваем…

…два винта крепления опоры к кронштейну… …и снимаем опору с кронштейна. Для разборки опоры…

…ключом «на 15» отворачиваем стяжную гайку подушки, удерживая головку болта ключом того же размера.

Детали правой опоры

: 1 — гайка; 2 — верхний ограничитель; 3 — подушка; 4 — нижний ограничитель; 5 — болт Подушки левой и правой опор взаимозаменяемые. При сборке правой опоры отбортовки обоймы (см. левую опору) должны быть обращены вверх, а лыски верхнего и нижнего ограничителей, а также стяжной гайки подушки должны расположиться параллельно оси крепежных отверстий опоры. Собираем опору с кронштейном, затянув два винта. Установку правой опоры с кронштейном проводим в обратной последовательности, при этом…

…стяжная гайка 2 подушки должна разместиться в прямоугольном гнезде 1 кронштейна двигателя.

Снятие опор силового агрегата автомобиля Лада Приора

Снимаем опоры для замены при разрывах резины или ее отслоении от металлических частей опор, что может служить причиной стука при пуске двигателя и при езде по неровностям. Снятие опор проводим также при демонтаже силового агрегата, а снятие задней опоры еще и при демонтаже головки блока цилиндров.

Снятие левой опоры

Снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата»).

Устанавливаем под коробку передач регулируемый упор.

Головкой «на 15» с удлинителем ослабляем затяжку верхней стяжной гайки подушки опоры.

Снизу автомобиля головкой «на 17» с удлинителем отворачиваем гайку крепления левой опоры силового агрегата к кронштейну коробки передач (для наглядности левый грязезащитный щиток моторного отсека снят)… …и снимаем шайбу.

Головкой «на 13» с удлинителем отворачиваем два болта крепления опоры к кузову.

Снимаем левую опору. Для разборки опоры окончательно отворачиваем верхнюю стяжную гайку подушки опоры.

Ремонт Priora 98-3.jpg

Детали левой опоры: 1 — верхняя гайка; 2 — верхний ограничитель; 3 — подушка; 4 — нижний ограничитель; 5 — шпилька; 6 — шайба; 7 — нижняя гайка Верхний ограничитель опоры имеет две лыски. При установке опоры…

…отбортовки обоймы подушки должны быть обращены вверх. Собираем левую опору, не затягивая до конца верхнюю стяжную гайку, после чего устанавливаем левую опору в обратной последовательности. При этом лыски на шпильке, исключающие ее проворачивание, должны расположиться в пазу кронштейна коробки передач. При окончательном затягивании верхней стяжной гайки необходимо следить за тем, чтобы лыски верхнего ограничителя были расположены параллельно оси крепежных отверстий опоры.

Снятие правой опоры

Снимаем ремень привода генератора (см. «Замена ремня привода генератора»). Устанавливаем регулируемый упор под поддон картера двигателя.

Надеваем на гайку крепления правой опоры к кронштейну двигателя головку «на 17», после чего…

…вставляем удлинитель в головку… …и отворачиваем гайку.

Головкой «на 15» отворачиваем три болта крепления кронштейна опоры к лонжерону кузова. Опустив кронштейн с опорой вниз, выводим резьбовую часть болта опоры из отверстия в кронштейне двигателя и, переместив узел вперед…

…вынимаем правую опору с кронштейном. Головкой «Torx Е-10» отворачиваем…

…два винта крепления опоры к кронштейну… …и снимаем опору с кронштейна. Для разборки опоры…

…ключом «на 15» отворачиваем стяжную гайку подушки, удерживая головку болта ключом того же размера.

Ремонт Priora 98-11.jpg

Детали правой опоры: 1 — гайка; 2 — верхний ограничитель; 3 — подушка; 4 — нижний ограничитель; 5 — болт Подушки левой и правой опор взаимозаменяемые. При сборке правой опоры отбортовки обоймы (см. левую опору) должны быть обращены вверх, а лыски верхнего и нижнего ограничителей, а также стяжной гайки подушки должны расположиться параллельно оси крепежных отверстий опоры. Собираем опору с кронштейном, затянув два винта. Установку правой опоры с кронштейном проводим в обратной последовательности, при этом…

…стяжная гайка 2 подушки должна разместиться в прямоугольном гнезде 1 кронштейна двигателя.

Снятие передней опоры

Снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата»).

Головкой «на 15» отворачиваем гайку болта крепления опоры к кронштейну генератора и передней опоры, удерживая болт накидным ключом того же размера. Вынимаем болт.

Головкой «на 15» отворачиваем болт крепления передней опоры к кронштейну поперечины передней подвески…

…и снимаем переднюю опору. В отверстии левой щеки кронштейна установлена разрезная распорная втулка (показана стрелкой). Устанавливаем переднюю опору в обратной последовательности.

Снятие задней опоры

Накидным ключом «на 15» отворачиваем гайку болта крепления задней опоры к кронштейну двигателя, удерживая болт ключом того же размера (для наглядности датчик неровной дороги с кронштейном и электромагнитный клапан продувки адсорбера сняты). Вынимаем болт.

Головкой «на 15» отворачиваем болт крепления задней опоры к кузову (болт ввернут в закладную гайку, установленную в закрытом коробе кузова)…

…и снимаем опору. Сборку удобнее начинать с установки болта крепления опоры к кузову, т. к. отцентровать закладную гайку удобнее, пока опора может перемещаться. Болт не затягиваем. Затем, совместив отверстия в опоре и в кронштейне двигателя, вставляем болт. Затягиваем гайку болта крепления опоры к кронштейну двигателя и болт крепления опоры к кузову.

Снятие задней опоры

Накидным ключом «на 15» отворачиваем гайку болта крепления задней опоры к кронштейну двигателя, удерживая болт ключом того же размера (для наглядности датчик неровной дороги с кронштейном и электромагнитный клапан продувки адсорбера сняты). Вынимаем болт.

Головкой «на 15» отворачиваем болт крепления задней опоры к кузову (болт ввернут в закладную гайку, установленную в закрытом коробе кузова).

…и снимаем опору. Сборку удобнее начинать с установки болта крепления опоры к кузову, т. к. отцентровать закладную гайку удобнее, пока опора может перемещаться. Болт не затягиваем. Затем, совместив отверстия в опоре и в кронштейне двигателя, вставляем болт. Затягиваем гайку болта крепления опоры к кронштейну двигателя и болт крепления опоры к кузову.

Читать дальше: Launch autodiag x431 idiag

Добро пожаловать! Подушки крепящие двигатель – на всех автомобилях расположены по разному и количество штук у них тоже разное, на каких то их всего две, а на каких то достигает количества 4 штуки (Это мы про Вазовские модели говорим, на джипах с большими двигателями, количество подушек которые крепят двигатель, намного больше или такое же количество, но просто они по размеру большие), благодаря этим подушкам двигатель не сильно вибрирует и самое главное, вибрация не передаётся на кузов автомобиля как это в некоторых стареньких Жигулях ощущается у которых резина подушек вся уже затвердела и они вместо того, чтобы гасить колебания, шатают сам автомобиль и его двигатель.

Примечание! Чтобы произвести ремонтные работы, по замене подушек, из инструментного набора пригодится самый малый набор инструментов, в котором обязательно: Домкрат будет нужен, вороток и накидные головки к нему, а так же удлинителем рекомендуем запастись!

Краткое содержание:

Где находятся подушки двигателя? В 16 клапанных двигателях их четыре штуки (Самое большое количество кстати, 8 клапанники в основном оснащаются тремя подушками или всего лишь двумя нижними), две самых основных которые в любом двигателе присутствуют (Это те самые нижние подушки, на которых и стоит двигатель) и ещё одна (Дополнительная) сверху находится и ещё одна (Тоже дополнительная) снизу, фото всех подушек мы показывать не будем, потому что одной фотографией не получится обзавестись, сразу же несколько делать придётся, поэтому по мере прочтения статьи вы со всеми подушками и ознакомитесь и узнаете где какая находится.

Когда нужно менять подушки двигателя? Меняются они редко и лишь из-за своего старения (Резина стареет и она плохо начинает удерживать двигатель и в связи с чем он трясётся), бывают единичные случае когда подушку приходится менять из-за деформации, а случается это, когда двигателем на дороге сильно ударяешься или при наезде на глубокую яму, из-за которой кроме подушек, бывает и лобовые стёкла лопаются.

Как заменить подушки двигателя на ВАЗ 2170-ВАЗ 2172?

Примечание! В этой статье мы будем рассматривать лишь процесс замены дополнительных подушек, если вы и основные менять соберётесь (А основными нижние как правило выступают), тогда изучите статью под названием: «Замена нижних подушек двигателя на десятках» в ней то и описан весь процесс по замене!

Замена дополнительной нижней подушки:

Снимается это опора очень просто, сперва нужно будет снять защиту картера из под днища автомобиля, после чего вам откроется полный доступ к нижней опоре (Подушке) , она на чисто одном болту и на болту который идёт с гайкой крепится, чтобы выкрутить обычный болт, нужно будет просто взять гаечный ключ и после чего отвернуть его полностью, ну а чтобы болт идущий с гайкой отвернуть, нужно будет двумя ключами запастись и одним ключом держать гайку (Или наоборот болт), а другим выкручивать болт (Или наоборот гайку) и после проделывания этой операции, опору можно снимать с автомобиля.

Читать дальше: Нива шевроле глохнет при сбросе газа

Примечание! Тот самый болт который идёт с гайкой, указан стрелкой и находится в правом углу на фотографии чуть выше, устанавливается новая опора (Подушка) в обратном порядке снятию, при установке, на двигатель рукой надавить будет нужно, чтобы отверстия сошлись и болты можно было завернуть и тем самым закрепить подушку!

Замена дополнительной верхней подушки:

Эта подушка снимается тоже не сложно, она точно так же крепится на одном болте с закладной гайкой (Эта гайка указана зелёной стрелкой на маленьком фото и самое главное, когда болт выкручивать будете, данную гайку не потеряйте, обязательно придерживайте её) и на ещё одном болте, но только на конце которого, заворачивается обычная гайка (Примерное местонахождение данной гайки указано синей стрелкой, а красной её болт показан), когда два этих болта будут вынуты, можете снять верхнюю опору и поставить на её место новую.

Дополнительный видео-ролик: Если вдруг вы захотите понять какие вообще подушки ставятся на 16 клапанные автомобиля десятого семейства и семейства приора, а так же если вам вдруг будет интересно как их можно различить между собой, то в таком случае просмотрите видео-ролик, чуть ниже:

Примечание! Всегда помните одну вещь, сразу снимать несколько подушек которые крепят двигатель не в коем случае не рекомендуем (Только если вы его не снимаете), в противном случае же, когда все подушки будут сняты, двигатель просто к кузову не будет не за что крепится, кроме того если одна подушка снята и вы решили ещё и вторую снять, чтобы их потом обе поставить, так тоже делать не рекомендуем, потому что совместить подушки потом будет тяжеловато с отверстия под болты, лучше всего по одной меняйте и после замене к другим переходите сразу же, если правда и они подлежат замене!
