Нельзя сказать, что ВАЗ 2114 — это очень современный, наполненный электроникой автомобиль. Однако перечень используемых датчиков, которые связаны с электронным блоком управления, у четырнадцатой достаточно внушительный.
Каждый из этих девайсов отвечает за определенные функции, собирает данные, передаваемые на главный компьютер автомобиля. Так ЭБУ контролирует все процесс, вносит соответствующие изменения, от чего водителю не приходится самому искать причины отказа или недостаточно эффективной работы того или иного узла.
Из материала вы узнаете, какие датчики стоят на ВАЗ 2114 (информация также актуальна для ВАЗ 2113 и ВАЗ 2115), места их расположения, функциональное назначение и особенности каждого из устройств.
Все датчики Ваз 2114 – какие бывают за что отвечают (список таблица)
Большая часть рассматриваемых нами агрегатов размещена в подкапотном пространстве. Предлагаем вашему вниманию схему расположения датчиков на двигателе ВАЗ 2114:
| Название датчика | За что отвечает |
| Датчик температуры охлаждающей жидкости | Датчик температуры охлаждающей жидкости или, в сокращении, ДТОЖ, представляет собой прибор, определяющий температуру антифриза в системе охлаждения и дающий сигнал на ее снижение посредством срабатывания вентилятора. |
| Датчик холостого хода | Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. |
| Датчик коленвала | Этот датчик является электромагнитным по принципу работы. Благодаря ему, производится синхронная работа топливных форсунок в системе впрыскивания топлива и всей системы зажигания |
| Датчик давления масла | Датчик давления масла в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. |
| Датчик распредвала | Датчик положения распределительного вала (ДПРВ) служит для того, чтобы определять угловые положения ГРМ по отношению к положению коленвала |
| Датчик кислорода | Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя |
| Датчик дроссельной заслонки | Датчик положения дроссельной заслонки (ДПДЗ) предназначен для того, чтобы передавать в электронный блок управления двигателем информацию о том, в каком именно состоянии в данный конкретный момент времени находится пропускной клапан. |
| Датчик детонации | Датчик детонации (ДД, датчик стука) — датчик для определения уровня детонации во время работы двигателя внутреннего сгорания, который входит в группу датчиков электронной системы управления двигателем (ЭСУД) |
Датчик воздуха ВАЗ-2114
Современные требования экологии к двигателям внутреннего сгорания – повышены. Именно поэтому на всех режимах его работы должно поддерживаться установленное соотношение воздуха к топливу в воздушно-топливной смеси.
Только при соблюдении этих условий, каталитический нейтрализатор будет полностью удалять вредные вещества находящиеся в отработанных газах.
Для поддержки стехиометрического соотношения различных компонентов, находящихся в топливно – воздушной смеси, необходима достоверно точная информация о количестве расходуемого воздуха.
Датчик расхода воздуха установленный на ВАЗ-2114 предназначен для сбора данных расхода воздуха. Мера расхода всасываемого воздуха может считаться как в объемах, так и в массе.
На сегодняшний день существует два типа датчика расхода воздуха: тепловой и механический.
При механическом способе производится измерение поступающего воздуха, который находится в пропорциональной зависимости от перемещения заслонки. Основа теплового способа – измерение массы поступающего воздуха, которая напрямую зависит от температуры у чувствительного элемента на данный период времени. Датчик расхода воздуха на автомобиле устанавливается между дроссельной заслонкой и воздушным фильтром во впускной системе.
Расположение датчиков Ваз 2114
Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.
- значительно понизился уровень масла;
- засорился масляный фильтр;
- вышел из строя масляный насос;
- неисправен датчик давления масла;
- неисправна проводка или упало давление масла по причине наличия подтеканий.
На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.
Где расположен датчик температуры охлаждающей жидкости Ваз 2114
Для правильной работы, обеспечивающей сбор и передачу оптимально очных показателей, ДТОЖ должен быть расположен в непосредственном контакте с измеряемой средой, то есть — быть погруженным в охлаждающую жидкость.
Рассмотрим термодатчик на примере одного из автомобилей модельного ряда Лада.
Охлаждающая система машин ВАЗ представляет собой комплекс из следующих частей:
- радиаторы отопления и охлаждения;
- вентилятор;
- насос;
- расширительный бачок;
- датчик температуры ОЖ.
Прибор измерения, находящийся между термостатом и головкой блока цилиндров, состоит из резистора и подключен к блоку управления двумя проводами.
Определение уровня нагрева основывается на величине сопротивления, который растет или снижается в зависимости от температуры ОЖ.
Важно! Температурный детектор на ВАЗ 2114 расположен не на радиаторе, что характерно для остальных моделей вазов, а на блоке мотора.
Где расположен датчик холостого хода Ваз 2114
Многие водители и механики, которые занимаются или занимались ремонтов этого прибора, знают, где находиться датчик, и отмечают его крайне неудобное расположение. РХХ ВАЗ 2114 уготовано место постоянной прописки на корпусе дроссельного устройства.
Поэтому придётся смириться с некоторыми неудобствами во время работы с ним.
Где расположен датчик коленвала на Ваз 2114
Обнаружить датчик положения вала на ВАЗ 2114 несложно. Расположен он под капотом около шкива коленчатого вала и прикреплен к маслонасосу болтом.
Где расположен датчик давления масла Ваз 2114
Обычно, на современных бюджетных автомобилях датчик давления масла устанавливают в подкапотном пространстве с задней стороны, ближе к воздушному фильтру. Где находится датчик давления масла Ваз 2114, можно увидеть на скриншоте ниже.
Конструкция датчика более чем примитивна: в металлический корпус помещены измерительная мембрана и передатчик. Масло давит на мембрану и в случае необходимости на контрольную лампу уходит предупреждающий сигнал.
Где расположен датчик распредвала Ваз 2114
Датчик фаз работает по принципу элементарного датчика Холла. Устанавливается только в районе распределительного вала как на 8-ми, так и на 16-ти клапанных моторах. Данные прибор считывает с распределительного вала двигателя, с помощью, установленной на вал шестерни с пропущенными двумя зубьями. Эти два зуба располагаются так, что при каждом попадании на устройство, первый поршень двигателя находится в положении верхней или нижней мертвой точки. Информационные сигналы о местоположении распределительного вала посылаются в блок управления двигателя, который, в свою очередь, производит контроль и изменение угла зажигания. Его начали использовать на заводах ВАЗ еще на первых автомобилях с распределенным впрыском топлива.
Стоит отметить, что карбюраторные моторы не имеют этого агрегата, потому что в их механизме система опережения зажигания — вакуумно-механическая.
Основная функция ДФ положения распределительного вала или датчика фаз, это постоянная корректировка угла зажигания во время работы двигателя. Благодаря его применению, двигатели семейства ВАЗ стали более эффективно передавать мощность с уменьшенным расходом топлива. Основное незаменимое использование датчика фаз остается за двух распредвальными, 16-ти клапанными моторами, которые без него не могут равномерно и экономично работать согласно сложенной заводской конструкции.

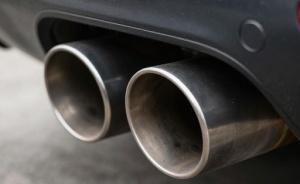

Где расположен датчик кислорода Ваз 2114
На разных двигателях он находиться в разных местах, а именно на самых первых автомобилях с двигателем 1.5 данный датчик всего ставился один и располагается он на самой приёмной трубе автомобиля, в самой нижней части автомобиля для примера смотрите фото ниже на котором данный датчик указан стрелкой:
Теперь что касаемо автомобилей с двигателем 1.6 так вот на данных двигателях датчик кислорода для того чтобы его увидеть, уже не нужно лезть не под какую машину а можно просто открыть капот и вы его сразу же увидите, всё дело в том что данный датчик располагается не на приёмной трубе автомобиля как на двигателе 1.5 а сразу же он вкручен в выхлопной коллектор (На фото ниже указан красной стрелкой), но помимо этого датчика посмотрите внимательно у вас может быть ещё один точно такой же датчик (На фото он указан синей стрелкой)
Где расположен датчик дроссельной заслонки Ваз 2114
Инжекторные двигатели потребовали установки большого количества автоматических приборов регулирующих и контролирующих деятельность всех систем силовой установки. Изменился принцип привода одного из основных механизмов регулирующих подачу топлива в двигатель — дроссельной заслонки. Привод стал электрическим, с электронным управлением. Его отличие от механического заключается в следующем:
- отсутствует механическая связь между педалью газа и самой дроссельной заслонкой;
- холостой ход регулируется перемещением этой самой заслонки.
Поскольку жесткой связи между педалью и заслонкой не стало все управление осуществляется за счет работы электронных систем. В этой схеме, наряду с управляющим блоком важную роль играет датчик дроссельной заслонки.
Сам прибор установлен на одной оси с дроссельной заслонкой. Работает он как потенциометр:
- на один выход датчика идет электросигнал напряжением 5 В, противоположный подключен на «массу». По третьему каналу, от подвижного контакта, выдается электросигнал к контроллеру. При повороте заслонки меняется напряжение идущее от ползунка токосьемника на выход;
- когда зажигание выключено, можно замерить напряжение подающееся на ДПДЗ с помощью измерительного прибора. Для этого надо иглы щупа установить на входной контакт и на массу. Если дроссельная заслонка закрыта, то тестер должен показать не больше 0,7 В и не меньше 0,5 В. Когда двигатель запущен, в процесс открытия заслонки напряжение должно расти и при ее максимально открытом положении показать 4 В (+0,3);
- при изменении угла открытия заслонки дросселя меняется напряжение идущее на контроллер от ползунка ДПДЗ и он регулирует подачу топлива;
- ДПДЗ связан с работой прибора регулирующего холостой ход (РХХ). При запуске, если заслонка в закрытом положении, то, когда контроллер получит такой сигнал от датчика, он подключает РХХ и в двигатель идет дополнительный воздух, обходя закрытую заслонки.
Контролировать работоспособность ДПДЗ надо путем замера сопротивления, применяя омметр. Для этого прибор соединяется с входным и выходным контактом датчика. При нажатии педали газа должно происходить плавное изменение сопротивления, если же прибор показывает нуль или сопротивление уходит в бесконечность, это говорит о неисправности ДПДЗ на ВАЗ 2114.

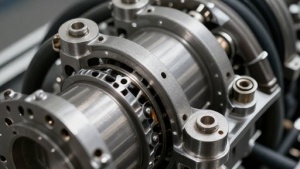

Где расположен датчик детонации Ваз 2114
Он располагается между вторым и третьим цилиндром на блоке двигателя (если производить осмотр по направлению со стороны радиатора). Его расположение с точки зрения обеспечения простого, беспрепятственного доступа, удобно реализовано в восьми клапанных двигателях. Но в более сложных моторах (16 клапанов), появляется некоторое неудобство. Связано это с высокой плотностью и нагромождением агрегатов в подкапотном пространстве.
Датчик скорости ВАЗ-2114
Датчик такого типа является прекрасным помощником водителя, постоянно передавая информацию о текущей скорости автомобиля во время движения. Расположен такой датчик на коробке передач и выдает одновременно шесть импульсов за метр передвижения автомобиля.
Основным элементом является диск, установленный на внутренней оси датчика, рядом расположен многополюсный магнит. На сегодняшний день существует два типа датчиков: проходные и непроходные.
Установка проходных производится в разрыве крепления троса, который приводит в действие стрелку спидометра. Установка непроходных производится на автомобилях, имеющих электрическую комбинацию приборов.
Распространенные неисправности датчиков Ваз 2114
Кратко и по сути коснемся о неисправностях каждого датчика электронной системы управления двигателем. Ваз 2114
| Датчик | Причины поломок | Симптомы неисправности | Проверка |
| ДМРВ – датчик массового расхода воздуха | Загрязнение, порванная пленка из-за всасываемой пыли. | Если показатели больше 1,07В, то датчик подлежит замене. | Проверяем параметры каналов аналого-цифрового преобразователя или измеряем напряжение между 3 (масса ДМРВ) и 5 (сигнал) контактами при помощи мультиметра. |
| ДК – кислородный датчик или Лямбда-Зонд | Некачественное топливо, механические повреждения датчика, неисправные форсунки. | Увеличение токсичности выхлопных газов, увеличение расхода топлива и сработка Check Engine. | Причины поломок может установить только компьютерная диагностика автомобиля. |
| ДТОЖ – датчик температуры охлаждающей жидкости | Отсутствие контакта с датчиком, разрыв контакта. | Включение вентилятора без надобности, увеличение расхода бензина, прогретый двигатель отказывается работать | |
| ДПДЗ – датчик положения дроссельной заслонки | Окисление контактов, износ подложек датчиков. | Высокие обороты на холостом ходу, существенное снижение мощности двигателя. | Плавно выжимая педаль газа, проследите за показаниями процентного открытия заслонки, напряжение должно меняться также плавно без перепадов, если напряжение на мультиметре скачет – датчик подлежит замене. |
| ДПКВ – датчик положения коленчатого вала | Оборванные провода, попадание грязи между датчиком и зубчатым диском. | Резкое уменьшение мощности автомобиля, которое можно определить даже без специальных приборов, происходит произвольное понижение или повышение оборотов двигателя; | Измерьте сопротивление обмотки датчика, если есть отклонения от нормы 550-750 Ом – датчик подлежит замене. |
| ДС – датчик скорости автомобиля | Обрыв цепи в контактах, коррозия и грязь на контактах. | Проблемы с холостыми оборотами | Только компьютерная диагностика. Самостоятельно Вы можете контролировать исправную работу датчика при помощи БК и штатного спидометра. |
| ДФ – датчик фаз | Металлические частицы и грязь на датчике | Вместо того, чтобы запустить двигатель сразу, система дожидается показаний счетчика ДПКВ и включается сигнал Check Engine, увеличивается расход бензина, снижение динамики двигателя. | Проводится при помощи осциллографа |
Датчик коленвала ВАЗ-2114
Датчик коленвала устанавливается на крышке масляного насоса на минимальном расстоянии от задающего диска механизма. Информация, поступающая от измерителя положения, в котором находится коленчатый вал принимается системой управляющей движком, за счёт которого осуществляется управление системой впрыска и зажигания.
Замену практически всех типов датчиков, установленных на автомобиле ВАЗ-2114 можно произвести самостоятельно, своими руками, для этого совершено необязательно гнать машину в автосервис. Просмотренное видео даст более четкое представление о датчике холостого хода.
