Сигнализация Шерхан 5 с автозапуском относится к бюджетным системам и предназначена для использования в автомобилях, напряжение в электросети которых составляет 12 вольт. Автосигнализация имеет двустороннюю связь, которая действует в радиусе 1500 м.

[ Скрыть]

Характеристика сигнализации Scher-Khan Magicar 5

Данная модель сигналки может быть установлена на машине как с механической трансмиссией, так и на автомате. Питание охранного средства осуществляется от аккумуляторной батареи.

Основные функции

Опции, которые выполняет многофункциональный брелок-коммуникатор:

• подтверждение выполненных команд посредством звукового сопровождения либо вибрации;
• защита канала связи от перехвата кодовых данных, система называется «Мэджик код»;
• воспроизведение звуковых сигналов при активации тревожного режима сигнализации;
• подсветка жидкокристаллического экрана устройства;
• обозначение заряда источника питания внутри коммуникатора;
• определение уровня напряжения в электросети транспортного средства;
• обозначение величины температуры в салоне машины;
• определение текущего времени на экране;
• вывод времени функционирования силового агрегата, запущенного автоматически;
• возможность удаленного пуска двигателя машины;
• настройка времени старта силового агрегата с точностью до минут;
• режим напоминания посредством звука либо визуальных сообщений;
• возможность программирования все опций противоугонной установки.

Описание опций, выполняемых микропроцессорным модулем:

• удаленный старт силового агрегата на автомобилях с любым типом трансмиссий;
• работа системы на бензиновых и дизельных ДВС, в том числе оснащенных турбинами;
• возможность пуска силовой установки по команде, отправленной с коммуникатора;
• опция настройки дистанционного старта по таймеру, каждые 2 часа, либо по будильнику ежедневно;
• возможность мониторинга состояния заведенного мотора в соответствии с сигналами, отправляющимися с генераторной установки либо по шумам в электросети;
• наличие личного пароля для доступа к салону транспортного средства в случае потери ключа;
• использование силовых выходов для управления центральным замком, дверью багажного отсека, а также световой сигнализацией;
• настройка типа блокирующего реле — нормально замкнутое либо нормально разомкнутое;
• режим автоматической активации защитной опции;
• звуковое предупреждение перед активацией автоматического режима охраны;
• повторная активация функции защиты, если дверь транспортного средства не была открыта;
• возможность активации режима защиты без сопровождения сигналами сирены;
• наличие двух универсальных программируемых каналов, использующихся для управления дополнительным оборудованием;
• микропроцессорный модуль позволяет произвести дополнительное подключение плюсовых и минусовых контроллеров дверей;
• наличие отдельного входа для установки отрицательного датчика багажного отсека;
• возможность закрытия и открытия дверных замков при старте и остановке силового агрегата в автоматическом режиме;
• активация режима защиты с сигналами подтверждения либо без них;
• опция предупреждения световой сигнализацией автовладельца об открытой двери, предварительно этот режим надо запрограммировать;
• функция Паники, позволяющая активировать работу сирены и световой сигнализации по команде;
• опция Свободные руки, которая дает возможность автоматического включения либо отключения защитной функции, если автовладелец подходит к автомобилю или отдаляется от него;
• функция предупреждения водителя о включенных габаритных фарах.

Канал «Autoazart» вкратце рассказал об опциях и возможностях охранного комплекса Шерхан Магикар 5.

Технические параметры

Основные свойства противоугонной установки:

• дальность действия коммуникатора составляет до 1500 метров в условиях идеальной местности;
• питание брелка осуществляется от батареек класса ААА;
• оптимальная работа противоугонной системы возможна в бортовой сети на 9-18 вольт;
• величина силы тока при работающей системе составляет 20-35 мА;
• диапазон температур, при которых функционирует охранный комплекс, составляет от -40 до +85 градусов Цельсия;
• общая масса микропроцессорного модуля составляет 270 г.

Сигналы оповещения автовладельца разделяются на несколько групп:

• звуковые для сирены — при активации тревожного режима их продолжительность составляет 30 сек, сигналы воспроизводятся непрерывно;
• оптические для фар автомобиля — сигналы мощностью 1 Гц и длительностью 30 секунд функционируют на два канала и воспроизводятся прерывисто;
• с использованием радиоканала — информация передается на коммуникатор и воспроизводится прерывисто.

Точный диапазон действия брелка зависит от многих факторов:

• заряда источника питания;
• наличия помех на местности;
• препятствий в виде больших сооружений, конструкций, трансформаторных подстанций;
• погодных условий.

Передача информации на коммуникатор осуществляется по защищенному каналу с использованием кодировки.

Все электроцепи охранного комплекса защищаются посредством предохранительных, резисторных устройств и транзисторов. Чтобы не допустить перепадов напряжения и помех, система комплектуется варисторами. Если при подключении будут допущены ошибки, связанные с полярностью, это не повлияет на работу сигналки, поскольку источники питания оснащаются диодными элементами.

На открытие дверных замков либо поворот ключа в выключателе зажигания реагируют контактные контроллеры. Если такой датчик сработает, сигналка воспроизведет сигнал тревоги без возможности отключения без пульта. Охранный комплекс с автозапуском Шерхан 5 также реагирует на физические воздействия по кузову и при их фиксации выдает тревожные сигналы.

Значения токов для защиты электроцепей приведены в таблице.

Руководство пользователя

Для управления противоугонным комплексом может использоваться брелок либо ключ зажигания. При правильной настройке эта процедура осуществляется с применением тревожной кнопки. С помощью пульта можно программировать функции и устанавливать пароль для экстренного отключения либо активации системы.

Настройка PIN-кода

Чтобы настроить персональный пароль, нужно зайти в режим программирования:

1. Транспортное средство снимается с охраны.
2. Открывается дверной замок машины.
3. Производится активация зажигания путем установки и прокручивания ключа в замке. Мотор запускаться не должен.
4. На брелоке-коммуникаторе зажимаются третья и четвертая клавиши. Сигнализация моргнет один раз световыми приборами, сработает сирена. Если сигнал будет тройным, это говорит о безуспешной попытке входа в режим настройки пароля.
5. Производится ввод первой цифры кода, для этого потребителю дается четыре секунды после сигнала сирены. Для установки значений используются клавиши коммуникатора, выбранной цифре соответствует кнопка. Если символ принят успешно, сигнализация воспроизведет соответствующее количество вспышек и сигналов сирены.
6. Последующие цифры указываются идентично, для ввода каждой автовладельцу дается четыре секунды. Когда будет введен последний символ, система автоматически выйдет из режима настройки. Об этом автовладельцу сообщит двойной сигнал сирены и две вспышки световыми приборами.
7. Затем можно отключить зажигание и запереть все двери машины.

Чтобы открыть транспортное средство, используя код, выполняются следующие действия:

1. Отключается автомобильная сигнализация.
2. Открывается дверь водителя.
3. Ключ вставляется в замок, зажигание активируется.
4. Автовладелец десять раз стукает по контроллеру вызова. Временной интервал между воздействиями должен составить 1,5 сек. При каждом последующем ударе диодный элемент будет моргать красным цветом.
5. Каждый символ пароля настраивается методом ударов, их число должно соответствовать цифре. Подтверждение ввода осуществляется каждые 1,5 сек. При указании каждой цифры диод будет моргать синим цветом.
6. Аналогично указывается каждым символ пароля. В подтверждение сигнализация будет моргать световыми приборами и срабатывать сиреной.

Если автовладелец войдет в режим настроек PIN-кода, диодная лампочка начнет мигать синим цветом.

Об основных настройках и функциях противоугонной системы рассказал канал «Videomax12345».

Как включить охранный режим?

Запускать режим зажиты нужно после выключения зажигания и закрытия всех дверных замков машины. Для выполнения задачи кликается первая клавиша на пульте. Это приведет к блокировке дверных замков и стартерного механизма.

При активации данной функции происходит следующее:

• сирена срабатывает один раз;
• моргают световые приборы автомобиля;
• диодный индикатор мигает на блок с интервалом в 1 секунду;
• на дисплее коммуникатора фары транспортного средства моргают пять раз и появляется индикатор запертого замка;
• пульт издает мелодичный сигнал.

Индикатор в виде запертого замка отображается на дисплее коммуникатора до момента, пока режим защиты не будет отключен. При включении охраны сигнализация осуществляет постоянный мониторинг и анализ показаний, выдающихся контроллерами. Через 30 секунд после включения защиты производится активация датчика чувствительности. Если силовой агрегат остается запущенным, процедура включения режима охраны выполняется аналогично. Все двери запираются и кликается первая клавиша на пейджере.

Но контроллер чувствительности останется выключенным до момента, пока работает зажигание. Индикация охранного режима будет аналогичной. Через 30 секунд после выключения силового агрегата произойдет проверка сигналов.

Пользователь Сергей Горин показал несколько способов управления охранным режимом сигналки Магикар 5.

Проверка системы

Для диагностики состояния противоугонной установки используется четвертая клавиша. После ее нажатия на экране коммуникатора отобразятся данные анализа автосигнализации. Информация о проведении проверки подтвердится сигналами сирены, а также световой сигнализацией.

Отключение системы

Чтобы выключить охрану, используется вторая клавиша коммуникатора. В подтверждение сирена воспроизведет один сигнал, сработают световые приборы автомобиля. На экране пейджера моргнут фары машины, появится индикатор с открытым замком.

Комплектация

Сирену располагать рупором вниз или в сторону. Значение каждой цифры кода может меняться от 1 до 9. Если необходимо изменить более одной функции из выбранного Вами Меню, то выбор каждой функции для изменения необходимо начинать с ШАГА 1.

Система может быть укомплектована любой сиреной в соответствии с пожеланиями владельца, в том числе и такой, где нет возможности регулировки. Тревога о включении зажигания будет отображаться миганием габаритных огней на брелоке коммуникаторе, звуковым и вибрационным сигналом. Количество сигналов будет соответствовать номеру выбранной функции.

Регулировка громкости сигналов подтверждения сирены Вы можете настроить громкость звучания коротких сигналов сирены. При помощи программируемой функции можно ограничить автоматические запуски 5-ю, 7-ю, ю или вообще отказаться от ограничения. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Вход в режим программирования и выбор меню программирования. На этом проводе присутствует плюс 12 В при включенном зажигании и в режиме стартера.

НАЗНАЧЕНИЕ

Этап 3. Нажимая на кнопки, смонтированные на коммуникаторе, водитель выбирает требуемое значение параметра подтверждается сигналами сиреной и миганием аварийной сигнализацией. Применяйте схему блокировки стартера. При включении бесшумного режима зуммер коммуникатора остается активным. Ввод кода и его запись происходит при помощи замка зажигания автомобиля.

Время между ударами должно быть меньше 1,5 сек. Если Вы услышали три сигнала сирены и три вспышки аварийной сигнализации, значит система не вошла в режим программирования.

Примечание: Если при выборе функции Вы ошиблись с количеством нажатий и или отсутствуют сигналы сирены и аварийной сигнализации, то необходимо повторить все действия, начиная с ШАГА 1. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Купил в ощем сигналку с аз. Управление и настройка Scher-khan magicar

Брелок — коммуникатор

Перед использованием пульта, в него необходимо установить источник питания.

Для этого на задней части коммуникатора демонтируется защитная накладка, в которую вставляется батарейка с соблюдением полярности. После этого крышка закрывается.

Обозначение индикаторов

Обозначения кнопок на дисплее пульта

Описание символов на экране коммуникатора:

• А — срабатывание силового агрегата по таймеру;
• В — опция турботаймера;
• С — режим пассивной активации охраны;
• D — опция автоматической активации охраны без клика по клавишам;
• Е — активированная сирена;
• F — отключен контроллер чувствительности;
• G — на коммуникаторе включена функция вибровызова;
• Н — управление дверными замками после активации системы зажигания;
• J — открытая дверь багажного отсека;
• К — силовой агрегат заведен в режиме автоматического старта;
• L — состояние противоугонной установки;
• М — открытые дверные замки;
• N — информационное поле для отображения данных часов, а также температурного режима при автоматическом старте;
• О — сервисный режим функционирования Валет включен;
• Р — на автомобиле работает световая сигнализация либо габаритные огни не включены;
• Q — активация контроллера чувствительности;
• R — значок источника питания коммуникатора;
• S — уровень сигнала.

Основные функции брелка

Для регулировки основных параметров и установки функций используются комбинации кнопок, приведенные в таблице.

Как привести брелок в рабочее состояние?

Процедура привязки нового коммуникатора выполняется так:

1. В замок вставляется ключ, после чего зажигание трижды включается и отключается. Световая сигнализация должна сработать один раз, что говорит о входе в режим настройки.
2. На протяжении последующих четырех секунд необходимо кликнуть по первой кнопке на коммуникаторе.
3. Затем производится ввод кода пейджера в память микропроцессорного модуля.

Автовладелец может записать не более трех коммуникаторов. Поэтому при настройке четвертого устройства информация о первом удаляется из памяти микропроцессора. Для выхода из режима настроек необходимо не трогать брелок на протяжении четырех секунд.

Канал «MasikBonLive» рассказал о самостоятельной привязке нового коммуникатора к микропроцессорному модулю сигнализации.

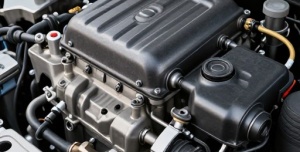

Настройка автозапуска

Поставить опцию автозапуска на системе Sherhan можно в четырех вариантах:

• по команде:
• по времени;
• по температуре воздуха;
• по снижению напряжения в бортовой сети машины.

Настройка запуска по команде

Активация опции производится так:

1. Рычаг трансмиссии выставляется в положение нейтральной передачи, производится активация ручного тормоза. Если автомобиль оборудован автоматической трансмиссией, то ручка КПП переводится в положение паркинга.
2. Запираются все дверные замки автомобиля.
3. Кнопка 2 на коммуникаторе зажимается на две секунды.
4. Производится отключение зажигания, водитель покидает салон машины.
5. Закрывается водительская дверь, это должно привести к остановке двигателя.
6. Чтобы впоследствии запустить работу силового агрегата, кликается вторая клавиша на коммуникаторе.

Настройка запуска по времени

Потребитель может настроить опцию на срабатывание ежедневно, с повтором каждые 24 часа. Также можно произвести настройку так, чтоб запуск осуществлялся каждые 2, 4 или 8 часов. Для активации функции нужно выполнить процедуру резервирования.

Для выполнения задачи требуется:

1. Отключить функцию таймера. Для этого кликаются клавиши 2 и 4.
2. Для активации режима программирования нажимаются кнопки 1 и 2, их надо зажать на 2 секунды.
3. Чтобы зайти в меню настройки, 13 раз кликается четвертая клавиша. При каждом последующем клике будет раздаваться сигнал.
4. Производится выбор времени повтора путем нажатия на клавиши. При клике по второй кнопке время составит 8 часов, по третьей — 4 часа, по четвертой — 2 часа.
5. Выполняется активация таймера.

Пользователь Марат Аскаров подробно рассказал о настройке времени на коммуникаторе сигнализации Шерхан Магикар 5.

Настройка запуска по температуре

При активации этой функции используются показания температурного контроллера, установленного в салоне. В холодное время года значения могут составить -15 или -25 градусов, в теплое — до +60 градусов.

Настройка производится так:

1. Отключается опция запуска двигателя по таймеру.
2. Четвертая клавиша кликается 21 раз.
3. С помощью клавиш выбирается порог отключения опции. Клавиша 2 для включения ДВС при -15 градусах Цельсия, кнопка 5 — при -25 градусах, а 4 — при +60.
4. После выбора значения активируется работа опции.

Настройка автозапуска по величине напряжения бортовой сети

Если настраивать эту функцию, то порог срабатывания автозапуска составит 11,5 вольт напряжения в электросети:

1. Клавиша под номером 4 кликается 20 раз.
2. Производится активация запуска по напряжению второй кнопкой.
3. Для изменения времени функционирования четвертая клавиша кликается 12 раз.
4. Производится выбор времени, используя кнопки 1-4.

Как отключить автозапуск?

Сброс настроек автозапуска выполняется аналогично их назначению. Для отключения опции выбирается соответствующая функция на брелке и выставляется ее неактивный статус.

О реализации и отключении опции автозапуска рассказал канал «Galileosky».

Шерхан Логикар 4

Выставить время на дистанционном брелоке управления сигнализацией самостоятельно можно, следуя данным пунктам.

1. Зажмите и удерживайте 2 с вторую и третью кнопки пульта до загорания картинки Pro9.
2. Кликните один раз первую клавишу. Брелок перейдёт в меню настройки времени. На дисплее замигают цифры.
3. При помощи первой клавиши отрегулируйте показания часов. Кнопка 2 – для настройки минут.
4. По окончании установки в течение двух секунд зажмите вторую и третью клавиши. Произойдёт выход из регулирования.

Возможные неисправности сигнализации Scher-Khan Magicar 5

Если перестал работать автозапуск и двигатель не запускается, причина зависит от характера поломки:

1. Силовой агрегат не заводится, но автовладелец выполнил процедуру резервирования. При такой проблеме первой причиной, почему не работает опций, может являться окисление контактов на предохранительном устройстве. Элемент установлен в электроцепи питания основного модуля. Также причина может заключаться в некорректной работе устройства обхода штатного блокиратора. Возможно залипание контактных элементов в управляющем реле.
2. Мотор заводится, но останавливается спустя несколько секунд функционирования. Если запустить двигатель с ключа, то он включится. Проблема может состоять в выходе из строя пятиконтактного реле, которое расположено в микропроцессорном модуле.
3. Некорректная настройка функции автозапуска. Чтобы решить проблему, необходимо сбросить все настройки противоугонного комплекса до заводских параметров. Затем выполняется повторная регулировка значений опций.
4. Проблема может заключаться в активированном сервисном режиме Валет. Если данная функция включена, диодный элемент будет гореть без перерыва. После отключения сервисного режима работа функции возобновится.

Как выставить 24 часа?

Поставить 24-часовой формат времени на брелоке Магикар 5 не удастся, так как он не предусмотрен. 12-часовой формат включает режимы АМ и РМ. 12 часов АМ – полночь, 1:00 АМ – это уже час ночи. Полдень – это 12 РМ, час дня – это 1:00 РМ. Будьте внимательны при настройке функций по времени.

Узнайте почему не работает автозапуск Шерхан.

Как установить сигнализацию?

Монтировать и подключать системы необходимо так:

1. Отключается аккумулятор, чтобы убрать напряжение из бортовой сети.
2. Выполняется установка микропроцессорного устройства. Для этого потребуется снять облицовку в салоне и поставить блок в скрытое место. При монтаже устройство надежно фиксируется, чтобы предотвратить отрицательное воздействие вибраций на модуль. Расположить блок рекомендуется под приборной панелью либо в свободное пространство за ней.
3. Производится монтаж сирены под капотом автомобиля. Место надо выбрать так, чтобы рядом не было источников влаги или высоких температур. Сирена монтируется рупором вниз, чтобы не допустить скопления влаги внутри. После установки надо убедиться, что к устройству и его проводам не будет доступа из-под днища автомобиля.
4. Устанавливается антенный модуль с диодным индикатором. Монтаж этих элементов производится на внутренней поверхности ветрового стекла, предварительно ее надо очистить и обезжирить. Фиксация осуществляется посредством клея или двустороннего скотча.
5. Выполняется установка температурного контроллера, а также датчика удара. Эти элементы устанавливаются в салоне автомобиля. Укладка проводов для их подключения производится под пластиковой облицовкой.
6. На двери, а также багажный отсек и капот устанавливаются концевые переключатели. Провода от них необходимо уложить так, чтобы они не соприкасались с движущимися частями кузова. Укладка кабелей производится под облицовкой.
7. В салоне авто устанавливается сервисная клавиша. Ее монтаж надо выполнить в скрытом месте, но у потребителя должен быть доступ к кнопке с водительского кресла. Кнопку можно замаскировать, обмотав ее изолентой черного цвета.
8. На завершающем этапе производится подключение всех компонентов к микропроцессорному модулю. К замку зажигания подсоединяется реле блокировки двигателя.
