Инструкция по установке и эксплуатации сигнализации Scher-Khan Magicar 7 с автозапуском


Технические характеристики

Сигнализация Scher-Khan Magicar 7 обладает такими характеристиками:

  1. Звуковой сигнал воспроизводится в течение 10-30 секунд. Продолжительность звучания определяется выбранными настройками. При этом сирена работает в непрерывном режиме.
  2. Если подключается рулевой гудок, сигнал станет прерывистым и будет воспроизводиться на частоте 1 Гц.
  3. Обмен пакетными данными между коммуникатором и микропроцессорным блоком осуществляется на частоте 433,92 МГц.
  4. Управлять сигнализацией Шерхан Магикар можно через брелок.
  5. В качестве защиты электрических цепей системы используются дополнительные предохранители. Проводку защищают с помощью резисторных элементов, транзисторной защиты или диодов.
  6. Под защитой находятся и контролеры удара, и регуляторы. Но пользователь может самостоятельно отключить их в меню настроек.
  7. Автосигнализация Scher-Khan Magicar 7 подходит для тех автомобилей, которые обладают рабочим напряжением в бортовой сети от 9 до 18 Вольт. При других значениях монтаж не разрешается.
  8. Показатели потребления тока варьируются от 15 до 35 мА.
  9. Температурный диапазон, в котором может функционировать система, варьируется в пределах -40…+85°С.
  10. Устройство весит 235 г.
  11. В качестве элемента питания для коммуникатора с экраном используются батарейки типа ААА, номинал которых составляет 1,5 В. Заявленный ресурс использования достигает 4 месяцев.
  12. Запасной брелок работает на 6-вольтных батарейках CR2016. Они могут прослужить в течение полгода.

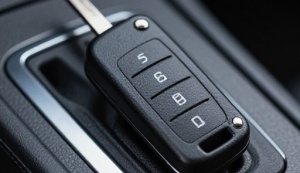

Пульт управления Scher-Khan Magicar 7

Свойства

Описание технических свойств охранной системы Scher Khan 7 H2 Way для автомобиля:

  • продолжительность звукового сигнала может составить от 10 или 30 секунд в зависимости от настройки, сирена работает непрерывно;
  • при подключении рулевого гудка длительность звукового сигнала может составить 10 или 30 секунд, только в этом случае сигнал будет прерывистым и срабатывать с частотой 1 Гц;
  • процесс передачи пакетных данных между пейджером и микропроцессорным блоком выполняется на частоте 433,92 Мгц;
  • управление автосигнализацией допускается с помощью использования контроллера вызова;
  • защита электроцепей автосигналки осуществляется посредством монтажа предохранительных элементов;
  • проводка сигналки защищается посредством внутренних сгораемых резисторных элементов, транзисторной защитой, а также диодными компонентами от смены полярности;
  • к защищаемым зонам относится контроллер удара и вспомогательный регулятор, потребитель может настроить отключение данных элементов до либо после активации охранной опции;
  • для защиты могут использоваться контактные контроллеры, реагирующие на открытие дверей, багажника, капота, включение зажигания либо нажатие педали тормоза;
  • микропроцессорное устройство может быть установлено на машины, напряжение в бортовых сетях которых будет от 9 до 18 вольт, потенциально возможен монтаж данной модели на мототехнику;
  • величина потребления тока сигнализацией Шерхан Магикар 7 при включенном режиме защиты составляет от 15 до 35 мА;
  • рабочий диапазон температур, при которых система оптимально выполняет свои функции, составляет от -40 до +85 градусов;
  • масса микропроцессорного устройства – 235 г;
  • основной пульт, оснащенный дисплеем, питается от батареек стандарта ААА номиналом 1,5 вольта, ресурс эксплуатации источников питания составляет в районе четырех месяцев;
  • запасной коммуникатор работает от двух батареек стандарта CR2016 мощностью шесть вольт, срок службы в среднем составляет около шести месяцев.

Комплектация

Комплектация автосигнализации Шерхан Магикар 7 представлена в следующем виде:

  1. Подробное руководство по применению, в котором указан обзор всех настроек, включая установку автозапуска, активацию часов и другие. Изучив мануал, пользователь может самостоятельно запустить и поставить на автозапуск систему, не обращаясь за помощью в сервисный центр.
  2. Микропроцессорное устройство.
  3. Основной брелок, который поддерживает обратную связь и обладает экраном.
  4. Запасной брелок без экрана с ограниченным радиусом действия.
  5. Все коммуникационные провода с разъемами для подключения.
  6. Передатчик сигнала с кабелем и штекером.
  7. Термодатчик, который размещается на силовой установке.
  8. Контроллер чувствительности с проводом и штекером.
  9. Концевой переключатель, который применяется в качестве защитного средства для мотора или багажника.
  10. Реле блокировки с колодкой.
  11. Звуковой индикатор.
  12. Наклейки для крепления рабочих элементов.

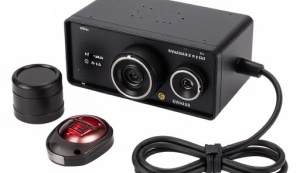

Комплектация сигнализации Scher-Khan Magicar 7

Есть ли жизнь без брелка?

Итак, выходные прошли удачно, но куда то подевался брелок от сигнализации… Потерял? Украли? Но ведь теперь как то надо ехать домой.

В нашей водительской жизни часто случается так, что пульт управления сигнализацией теряется, бывает раздавлен напрочь, или волшебным образом попадает в стиральную машинку. Случаев и примеров масса. Что делать? Бить стекло? Вызывать взломщика? Менять сигнализацию? Менять автомобиль?.

Спокойно, без паники! У каждой сигнализации есть режим аварийного снятия с охраны. Все, что необходимо – это успокоиться, и хладнокровно выполнить следующие действия:

Для Scher-Khan Magicar A, 5, 3, 4, (B, 6 – заводской код снятия у этих моделей 1111)

  1. Откройте дверь автомобиля ключом, система тут же перейдет в режим тревоги, и начнет громко оповещать окружающих о взломе.
  2. В течение четырех секунд три раза переведите ключ в замке зажигания из положения OFF (Выкл.)* в положение зажигания ON (Вкл.) Режим тревоги прекратится. Выключите зажигание
  3. (Этот пункт Только для моделей В и 6)

В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.)* в положение зажигания ON (Вкл.) количество раз соответствующее первой цифре персонального кода. Выключите зажигание. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу второй цифры персонального кода

  1. (Этот пункт Только для моделей В и 6)

В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.)* в положение зажигания ON (Вкл.) количество раз соответствующее второй цифре персонального кода. Выключите зажигание. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу третьей цифры персонального кода

  1. (Этот пункт Только для моделей В и 6)

В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.)* в положение зажигания ON (Вкл.) количество раз соответствующее третьей цифре персонального кода. Выключите зажигание. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу четвёртой цифры персонального кода

  1. (Этот пункт Только для моделей В и 6)

В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.)* в положение зажигания ON (Вкл.) количество раз соответствующее четвёртой цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет два раза, подтверждая тем самым ввод четвёртой цифры кода.

  1. Блокировка стартера (зажигания) выключится. Система перейдет в режим VALET. Если код был введен не корректно (только для моделей В и 6), то система вернется в режим тревоги.

* Допустимо переводить ключ из положения ACC (Аксессуары) в положение ON (Вкл.)

Для Scher-Khan Magicar 7, 8, 9, 10, 11, 12 и Logicar 1, 2, 3, 4, 5, 6,

1. Откройте дверь автомобиля ключом. Система перейдет в режим тревоги

2. Включите зажигание. Двигатель при этом запускать не нужно

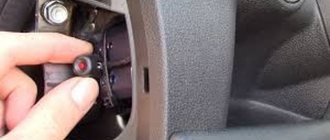

3. Нажмите кнопку на корпусе датчика вызова на 2 сек. Аварийная сигнализация вспыхнет один раз. Режим тревоги прекратится

4. В течение 5 сек. кратковременно нажмите кнопку датчика вызова. Аварийная сигнализация вспыхнет один раз. Светодиод датчика вызова быстро замигает синим цветом

5. После этих манипуляций система выйдет из режима охраны, на брелок-коммуникатор будет передан сигнал о снятии системы с охраны. Аможете спокойно садиться и звонить нам, заказывать новый брелок.

Если вдруг по каким то причинам у вас не получаются описанные действия, или вы не получили от них желаемого результата ― звоните нам. Решим вопрос с вами вместе.

Кстати, если вы решили все-таки разбить стекло, то бейте боковое переднее. Оно дешевле того маленького, на которое вы уже посматриваете. J

Функции

Набор функций сигнализации с автозапуском Кар Мэджик 7 достаточно обширный. В него входят следующие пункты:

  • Возможность подробной демонстрации всей информации по поводу работы системы и охранных зон.
  • Обмен пакетными данными между микропроцессором и пейджером по технологии Мэджик Код Про 2, которая гарантирует высокую степень защиты от взлома.
  • Применение дополнительных каналов для активации/деактивации охранных функций.
  • Использование кода идентификации для отключения защиты.
  • Большой радиус действия, который превышает расстояние в 2 км на открытом пространстве.
  • Включение автоматической подсветки при нахождении пейджера в условиях низкой освещенности.
  • Подробное отображение рабочих сведений, включая текущий уровень заряда батареек, время и другую важную информацию.
  • Возможность установить вывод показателей напряжения на дисплей.
  • Наличие контроллера, позволяющего следить за температурой внутри машины с брелока.
  • Поддержка звукового/визуального уведомления об опасности.
  • Экономный расход электроэнергии, который продлевает срок службы батареек.

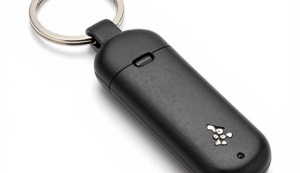

Задняя часть брелка Scher-Khan Magicar 7

В инструкции по эксплуатации сигнализации упоминаются и функции микропроцессорного блока. Они включают в себя такие возможности:

  1. Дистанционный запуск двигателя на автомобилях с механической КПП/автоматом.
  2. Поддержка монтажа дополнительных защитных механизмов на дизельные/бензиновые двигатели.
  3. Возможность запуска силового агрегата с помощью коммуникатора или другого внешнего девайса, отвечающего за управление и изменение настроек сигнализации Scher-Khan.
  4. Установка времени или температурного диапазона, по достижению которых произойдет запуск двигателя. Еще пользователь может задать напряжение в электросети.
  5. Удаленный запуск мотора на машине при включенном режиме «Виртуальный ключ».
  6. Возможность отключения охранных функций в случае потери брелока. Для этого используется персональный код авторизации, который предоставлен в руководстве пользователя 7 Маджикар.
  7. Наличие 3 режимов отключения освещения внутри машины.
  8. Поддержка защиты от привязки сторонних коммуникаторов злоумышленником.
  9. Наличие силовых выходов для контроля замков на дверях, багажнике или капотном отсеке.
  10. Поддержка функции автоотключения охранных режимов.

Преимущества и недостатки

По отзывам владельцев, сигналка Шерхан Магикар 7 обладает такими плюсами:

  1. Компактные габариты, позволяющие установить систему в непримечательном месте.
  2. Поддержка 2-канальной связи, упрощающая комфорт использования.
  3. В системе установлена поддержка автозапуска, которая полезна в холодную пору.
  4. Наличие подробного руководства по использованию. Настроить сигнализацию Шерхан Магикар может даже неопытный водитель. Для этого ему достаточно тщательно изучить инструкцию.

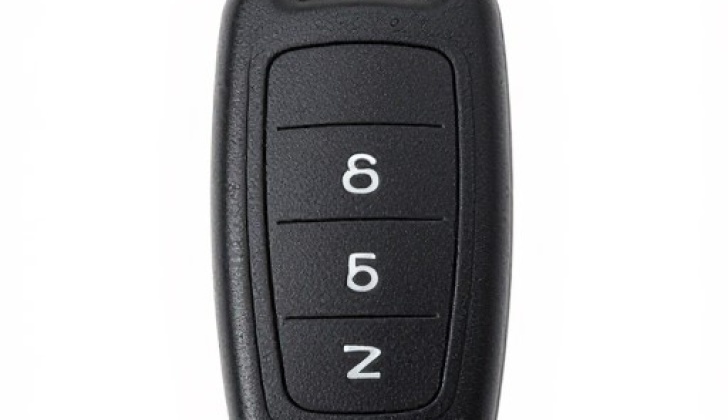

Дополнительный пульт Scher-Khan Magicar 7

Отзывы пользователей учитывают и ряд минусов Magicar 7 Scher-Khan. В их числе:

  1. Высокая стоимость. Для некоторых владельцев авто цена в 7 тысяч рублей является чрезмерно высокой. Они аргументируют свою позицию тем фактом, что в продаже можно найти аналогичные по функционалу сигналки за более низкую сумму.
  2. Неустойчивость пейджера к агрессивной эксплуатации. Повредить устройство достаточно просто. Даже 1 падение может привести к его неисправности.
  3. При установленной функции энергосбережения элементы питания Маджикар 7 все равно обладают ограниченным рабочим ресурсом. Нередко батарейки теряют работоспособность меньше чем за 2 месяца, хотя заявленный срок службы составляет не меньше 4-х месяцев.

Еще пользователи жалуются на частые ложные срабатывания системы. Но проблема устраняется повторным программированием датчика удара.

Особенности SCHER-KHAN MAGICAR 7

  • Дистанционный запуск двигателя;
  • Управление вторым автомобилем с помощью основного брелока, при условии, что на нем также установлена система SCHER-KHAN MAGICAR 7;
  • Синхронизация брелоков, позволяющая автовладельцу получать все сведения о состоянии автомобиля на основной брелок;
  • Дополнительный датчик тахометра;
  • Работа системы с турбированными двигателями на основе тахометрического сигнала позволяет или произвольно устанавливать время работы двигателя после выключения зажигания (1, 2 или 3 мин.), или данное время будет определяться системой автоматически (1-4 мин.) в зависимости от частоты оборота двигателя в течение последних 5 мин. до активации функции ТУРБО;
  • Охрана автомобиля с работающем двигателем без ключа в замке зажигания в течение установленного (15, 25 и 45 мин.) или неограниченного времени;
  • Функция энергосбережения батареи брелока, позволяющая продлить срок службы элементов питания до 3 раз;
  • Встроенный таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
  • Функция блокировки кнопок на брелоке, позволяющая избежать произвольного нажатия кнопок. При активации режима тревоги, кнопки автоматически разблокируются;
  • Функция БУДИЛЬНИК.

Как установить и подключить систему

Инструкция по установке системы Magicar 7 подробно описывает схему подключения и дает водителю возможность самостоятельного монтажа. Чтобы реализовать такую задачу, нужно придерживаться следующего руководства по установке:

  1. Для начала нужно поставить электросхему, в качестве которой используется микропроцессорная модель. Ее фиксируют под или за контрольным щитком после предварительного демонтажа панели приборов. В зависимости от особенностей модели машины понадобится снятие облицовки колонки руля и крепежных элементов.
  2. Дальше нужно зафиксировать модуль приемопередатчика на внутренней стороне лобового стекла. Выполняя монтаж, нужно убедиться, что расстояние до предметов из металла составляет как минимум 5 см.
  3. Контроллер вызова устанавливают в углу ветрового стекла. Перед этим рабочую поверхность обрабатывают обезжиривающим составом на основе спирта. Выполняя монтаж, нужно убедиться, что корпус датчика не касается пластмассовых панелей.
  4. Оповещающую сирену устанавливают под капотом в скрытом месте.
  5. Концевые датчики можно установить на капот или дверь багажника.
  6. Остальные рабочие узлы фиксируются в салоне.

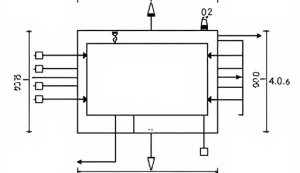

Схема подключения Scher-Khan Magicar 7

Как установить?


Схема по установке и подключению ч. 1


Схема по установке и подключению ч. 2

Монтаж сигналки:

  1. Выполните монтаж микропроцессорного модуля, его можно установить под или за контрольным щитком. В зависимости от конструктивных особенностей машины процесс снятия приборной панели может отличаться. Но обычно для этого надо демонтировать облицовку рулевой колонки и открутить саморезы, которые фиксируют устройство. Крепление блока выполняется посредством пластмассовых стяжек либо двустороннего скотча. Чтобы исключить негативное воздействие вибраций на устройство во время движения авто, его можно обмотать поролоном.
  2. Модуль приемопередатчика монтируется на внутренней части лобового стекла в углу. При монтаже учтите, что расстояние от устройства до металлических поверхностей и предметов должно быть не менее пяти сантиметров, чтобы исключить появление помех при передаче сигналов. Во время установки температура стекла должна быть не менее десяти градусов тепла. Скрытую установку приемопередатчика можно выполнить за солнцезащитным козырьком на заднем стекле, под акустической полкой. Но при таком монтаже возможно снижение радиуса действия устройства.
  3. Контроллер вызова автовладельца монтируется в углу ветрового стекла. Перед монтажом устройства рабочая поверхность вымывается и обезжиривается с помощью спирта. Установка должна быть выполнена так, чтобы корпус датчика не соприкасался с пластмассовыми панелями и кузовом машины. Это позволит снизить вероятность ложных срабатываний.
  4. Монтаж сирены следует произвести под капотом машины. Место надо выбрать так, чтобы из-под автомобиля нельзя было получить доступ к устройству. Установка сирены производится в скрытом месте, чтобы при мойке двигателя на прибор не попадала вода.
  5. Концевые датчики монтируются на капот либо дверь багажного отсека. При монтаже надо выбрать место, куда не будет попадать влага. Не допускается размещение устройств на водостоках. При правильной установке девайсы должны иметь не менее 5 мм свободного хода.
  6. Контроллер чувствительности устанавливается в салоне машины и фиксируется посредством двух болтов, двустороннего скотча либо пластмассовых стяжек. При установке помните, что у потребителя должен быть свободный доступ к устройству для регулировки параметра чувствительности.
  7. После монтажа все компоненты сигналки надо подключить к микропроцессорному модулю. Размещение электроцепей производится под пластиковой обивкой салона, кабели надо укладывать подальше от движущихся механизмов и узлов, а также электронных приборов, чтобы не допустить появления помех при передаче сигналов.

Канал Avtozvuk рассказал об ошибках, которые часто допускают потребители при самостоятельной установке противоугонного комплекса.

Инструкция по эксплуатации

Автоматический запуск двигателя возможен только после правильной настройки системы. Для этого нужно изучить инструкцию Magicar 7 для «чайников» на русском языке, которая подробно описывает все тонкости программирования. Руководство по эксплуатации поможет самостоятельно настроить систему за пару минут.

Предназначение кнопок и значков

Функции кнопок автосигнализации указаны в инструкции. Перед тем как запустить систему, нужно тщательно изучить их.

Как запрограммировать брелок

Программирование брелока выполняется следующим образом:

  1. Начиная устанавливать систему, нужно отключить охранные функции, поместить ключ зажигания в положение «Включено» и удерживать кнопку датчика вызова 2 секунды.
  2. В течение последующих 5 секунд нужно сделать еще 1 нажатие.
  3. Дальше нажимается клавиша датчика вызова нужное количество раз (оно должно соответствовать первой цифре пароля). Аналогичное действие проводится для остальных цифр.

Чтобы не допустить ошибок, нужно следовать таблице программирования.

На брелке Шерхан Магикар 7

Инструкция позволяет настроить часы не только на брелоке Magicar 7, но и на 11,12, 10 Mini.

  1. Настройка текущего времени начинается с входа в режим программирования пульта. Это осуществляется нажатием на две сек. клавиш I и III. Подтверждение действий – надпись Pro9 и тональный сигнал пульта.
  2. После удачного выполнения первого пункта происходит автоматический переключение к настройке времени. Должен мигать циферблат.
  3. Кнопка I изменяет показания часов.
  4. II меняет значение минут.
  5. Выход из режима регулирования осуществляется нажатием на 2 сек. кнопок I и III.

Как включить автозапуск на Шерхан 7

Настройка автозапуска по команде выполняется с помощью удерживания второй кнопки пульта в течение 2 секунд. После этого происходит активация защитных функций и закрытие дверных замков. В результате двигатель заведется, а на экране появится индикация времени, которое остается до остановки.

Как настроить автозапуск по времени

Запуск по таймеру активируется следующим образом:

  1. После коротких нажатий на клавиши 2 и 4 произойдет активация меню программирования автозапуска по времени.
  2. Чтобы войти в режим запуска двигателя, нужно нажать на кнопку 4 и выбрать временной интервал.

По температуре

Автозапуск по температуре активируется таким образом:

  1. Пользователь подключает режим 1-13, руководствуясь пошаговой инструкцией.
  2. Дальше нужно активировать функцию 1-21, которая отвечает за управление температурным диапазоном.
  3. С помощью клавиши 4 запускаем двигатель по температурному показателю.
  4. Выбрав оптимальное значение, нужно нажать на кнопки 2 и 4.

Как увеличить время прогрева

Чтобы увеличить время прогрева, следует нажимать на 4 или 3 кнопку на пейджере.

Как отключить функцию

Чтобы отключить опцию, необходимо деактивировать зажигание и открыть режим настроек с помощью кнопок 1 и 4. Потом нужно нажать на 3 кнопку, после чего световые индикаторы трижды моргнут, и прозвучит 3-х кратное звучание сирены.

Перестал пищать пульт Scher-Khan Logicar

Прекратить издавать звуковые сигналы брелок противоугонной системы Логикар A, B, 1, 2, 3i, 4i, 5 i, 6i, 5iS, 6 iS может по нескольким причинам:

  • села батарея;
  • выход из строя динамика;
  • повреждение проводов в результате падения пейджера.

Одной из частых причин пропадания писка является непроизвольное нажатие клавиш пульта, повлёкшее за собой включение вибровызова. На дисплее будет значок вибрирующего брелока. Для его отключения.

  1. Нажмите одновременно клавиши 2 и 3, удерживайте их две секунды. На экране загорится Pro 9.
  2. Кликните кнопку 4. Изображение вибрирующего пульта пропадёт. Вибровызов отключён.
  3. Зажмите 2 и 3 на две секунды, произойдёт выход из режима программирования.

действия
Узнайте как привязать брелок Шерхан Магикар 5.

Возможные неисправности и их устранение

Любые возможные неисправности имеют собственный код ошибки, по которому владелец авто может найти подходящий способ для решения проблемы. Если автозапуск не работает, возможно допущены такие неисправности:

  1. Мотор находится в активированном состоянии.
  2. Цепь зажигания отключена.
  3. Дверь не закрыта.
  4. Пользователь не настроил функции резервирования пуска для механической коробки передач.
  5. Рычаг ручного тормоза деактивирован.
  6. Педаль тормоза выжата.

Блок автосигнализации Scher-Khan Magicar 7

Если допущены другие ошибки, световые индикаторы издадут 8 морганий. Чтобы устранить такую проблему, понадобится обратиться за помощью к специалисту, но не пытаться решить ее самостоятельно.

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
