Как прозвонить модуль зажигания ваз 2114

Конструкция

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

Высоковольтные провода;
Клеммы с низким напряжением;
Вторичная и начальная обмотка;
Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Признаки поломки

В разобранном виде
На самом деле признаки неисправности у модуля зажигания ВАЗ 2114 во многом похожи на поломку других агрегатов. К примеру, вы можете наблюдать следующие явления:

Двигатель троит;
Автомобиль глохнет на холостом ходу;
Наблюдаются проблемы при попытке завести машину и пр.

То есть по факту это может быть и не модуль вовсе. Потому единственно верное решение — это проверка модуля зажигания на вашем ВАЗ 2114.

Проверка

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллограф а. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

12-вольтной лампочки;
Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
В нормальном состоянии показатель напряжения будет составлять 12В.
Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

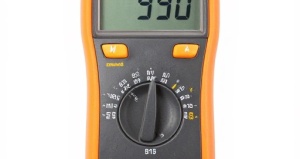

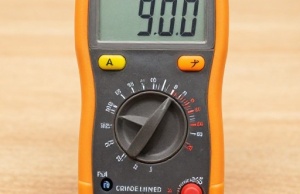

Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
Отключите от модуля зажигания четыре высоковольтника;
Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

ТЕХНОЛОГИЯ ПРОВЕРКИ МОДУЛЯ ЗАЖИГАНИЯ

В сервисных центрах и на станциях техобслуживания проверка модуля зажигания выполняется посредством специального устройства – осциллографа, однако мы предлагаем вам более простую технологию, дающую аналогичные результаты.

Проверить модуль зажигания можно, используя обычную контрольку (лампочку на 12 Вольт) и мультиметр – прибор для проверки катушек зажигания, который можно купить в любом автомагазине за 300-500 рублей.

Прежде чем приступать к самому устройству, необходимо проверить предохранитель и проводку, которой узел подсоединен к свечам и генератору.

Предохранитель проверяется следующим образом:

Разъединяем колодку проводов питания;
Одну клемму мультиметра устанавливаем на контакте «А», вторую – на массе двигателя.

Если предохранитель работает исправно, тестер будет показывать напряжение в 12 В. При превышении либо недостаче напряжения предохранитель подлежит замене.

Питание узла проще всего проверять контролькой – подсоединяем её проводки к контактам «А» и «Б» и заводим четырнадцатую. При включении стартера лампочка должна загореться, в противном случае необходимо искать проблемы в цепи контактов «А», вероятно в ней произошел обрыв.

Проверка модуля зажигания мультиметром требует наличие прибора, который может выполнять функции омметра. Ставим тестер в данный режим работы и подключаем клеммы к высоковольтным проводам, идущим на первый и четвертый цилиндр, далее аналогичным образом проверяем второй и третий. Если модуль исправен, тестер будет показывать сопротивление 5,2-5,5 Ом.

Стоит отметить, что модулем комплектуются только первые ВАЗ 2114 1.5Л, тогда как современные четырнадцатые выпускаются с катушкой зажигания. По сути, это тот же модуль, в корпусе которого отсутствует коммутатор (он перенесен в ЭБУ), так что проверка катушки зажигания ВАЗ 2114 выполняется по аналогичной технологии.

Установка

Устанавливается модуль строго в обратном порядке демонтажа. При этом важно учесть три правила.

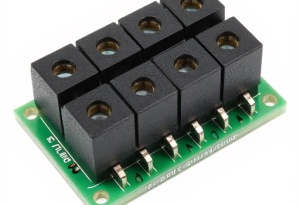

После установки модуля посмотрите на поверхность устройства. На нем указаны цифры от 1 до 4. Это обозначения номеров цилиндров.
На концах высоковольтников расположены аналогичные цифры — от 1 до 4. Они служат ориентиром для того, чтобы определить, какой высоковольтник к какому гнезду на модуле подключается.
Никаких экспериментов. Все подключается строго в соответствии с отметками — 1 к 1, 2 ко 2 и так далее.

На деле замена модуля зажигания на ВАЗ 2114 реализуется достаточно легко. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, выполняйте проверку устройства прежде чем тратить деньги и менять его на новое. Не факт, что виновником проблем с вашим авто будет именно модуль, на который вы грешите.

Данная таблица позволит вам проверить, правильно ли подключены провода от модуля зажигания к цилиндрам.

В машине на каждую деталь возложены определенные функции. Модуль зажигания тоже выполняет ряд важных задач, например, когда он ломается, двигатель не в состоянии правильно работать, становится трудным завести автомобиль.

Устройство системы зажигания на ВАЗ-2114

Перед тем, как перейти непосредственно к процессу замены узла, автомобилисту необходимо знать, как устроена система в целом. Поэтому, рассмотрим, составляющие элементы системы зажигания.

Устройство схема системы зажигания

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания

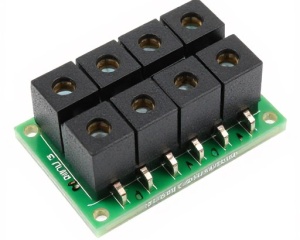

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно перейти непосредственно к процессу замены узда. Рассмотрим, пошаговую инструкцию:

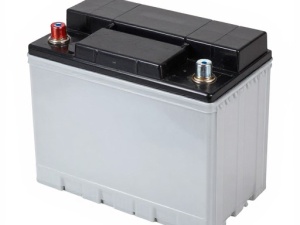

Проводим демонтаж клеммы АКБ

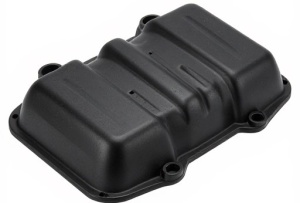

Снимаем верхнюю защитную планку двигателя

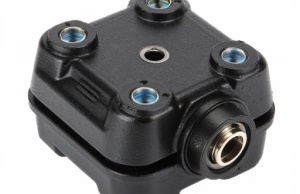

Снимаем ВВ-провода с катушки

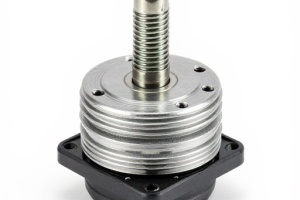

Проводим демонтаж модуля зажигания

Внимание! Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Выбор изделия

Особое внимание стоит обратить на выбор изделия, поскольку на современном автомобильном рынке запасных частей, часто встречаются не качественные изделия и подделки. Кроме оригинальной запасной части, ряд производителей предлагает аналоги, которые по своему качеству ни чем не уступают заводской детали, а в некоторых случаях даже намного лучше. Рассмотрим, все варианты покупки модуля зажигания на ВАЗ-2114.

2112-3705010 – оригинальный каталожный номер модуля зажигания производства АвтоВАЗ. Заводская деталь, которая устанавливается на семейство автомобилей Лада 2110-2115. Стоимость запасной части составляет в среднем 3 500 рублей.

Возможные аналоги

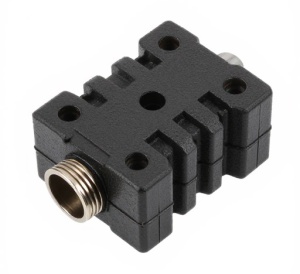

Аналоговая деталь производства «Фенокс»

Кроме оригинальной детали на рынке запасных частей можно найти ряд аналогов рекомендованных к установке:

Pekar 2112-3705010 – Санкт-Петербургский завод запасных частей к отечественным автомобилям. Занимает высокую долю рынка и славится своим качеством. Средняя стоимость детали составляет 2500 рублей.
Fenox IC16009O7 – Белорусский производитель, который предлагает запасную часть за 3500 рублей.
Стартвольт SC 011 2 – Еще один . Стоимость изделия составляет 4000 рублей.
Fenox IC16009 – еще один вариант от Минского завода, стоимость которого составляет 4000 рублей.

Возможный ремонт

Не во всех вариантах выхода из строя модуля зажигания, ему требуется замена. Как показывает автомобильная практика, некоторые автомобилисты способны отремонтировать этот узел самостоятельно. Так, при помощи паяльника и других инструментов радиоэлектроники можно произвести ремонтные работы.

Подробнее о ремонте и диагностике катушки зажигания здесь.

Частый выход из строя модуля зажигания на ВАЗ-2114 (возможное решение)

Если катушка зажигания часто выходит из строя (см. «проверка катушки зажигания«), то следует обратить внимание на то, что заводом выбрано не очень удачное её месторасположение.

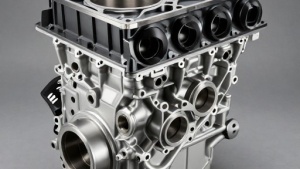

Перенос катушки зажигания в «лучшее» место

Хорошим вариантом будет перенос катушки зажигания выше.

Заменить катушку зажигания на ВАЗ-2114 достаточно просто. Даже начинающий автомобилист способен совершить этот процесс у себя в гараже, ну а если показалось все слишком сложно, необходимо обратиться в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Функции модуля зажигания ВАЗ-2114

Модуль зажигания в ВАЗ-2114 решает важные задачи функционирования автомобиля:

сначала создает импульсы, проходящие по высокому напряжению;
после передает их на свечи зажигания.

Питание блока предполагает работу, начиная от бортовой системы транспортного средства, провод «минус» контролируется корпусом машины. Тонкость деятельности модуля в том, что он одновременно осуществляет 2 искры, одна из которых приходится на момент максимального сжатия топливовоздушной массы, а другая зависит от выпуска, поэтому ее называют холостой.

Что касается способа подключения, свечи подсоединены к 1-му и 4-му цилиндру, а холостые искры подходят ко 2-й и 3-й цилиндрической конструкции.

Принцип работы и расположение

Модуль зажигания управляется при помощи контролера, который в свою очередь получает информацию о состоянии автомобиля с различных датчиков (РХХ, ДМРВ и других). Так же контролер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечи. Работает модуль зажигания при температуре от -40°до +130°.

Найти его месторасположение не составляет труда, от модуля к свечам идут ПВН (высоковольтные провода) по ним можно найти модуль.

Из чего состоит модуль зажигания

Модуль зажигания, встроенный в ВАЗ-2114, состоит из 2-х трансформаторов высокой мощности и таких же 2-х контролирующих блоков на электронной основе. Одна сторона изделия предполагает сразу 4 выхода, они отвечают за подключение свечей. Для сохранности в первозданном виде конструктивных компонентов и их защиты производителем предусмотрено пластиковое покрытие. Вес всей конструкции слегка превышает 1 кг.

Свечи, подходящие к двигателю, фиксируются вместе с модулем зажигания путем проведения высоковольтной проводки. Управляет процессом устройство под названием «контроллер». Сначала он снимает показатели работы конструкции, затем анализирует их и, наконец, решает, что следует изменить для достижения оптимальной деятельности – скорость вращения коленвала, температуру, которой достигла охлаждающая жидкость в ВАЗ-2114 или нагрузку на двигатель.

Частые неисправности модуля зажигания ВАЗ-2114

В модуле зажигания ВАЗ-2114 случаются такие неисправности:

на холостом ходу формируется прерывистость;
оставляют желать лучшего показатели мощности;
некорректно работает двигатель;
в парном механизме работы барахлят цилиндры (то есть прослушивается функционирование только одной пары цилиндров);
если загорается сигнал Check Engine.

Если вы подозреваете в автомобиле поломку модуля завода, значит, пора осуществить проверку модуля зажигания. Не помешает собственноручно убедиться в правильном и прочном подключении проводов, проверьте, остаются ли цельными и не имеют ли повреждений свечи. Прежде чем приступать к диагностике и ремонтным работам, необходимо запастись защитными средствами, которые обезопасят от опасных ситуаций – инструмент должен быть обработан изолирующим материалом, наличие перчаток обязательно.

Как определяют неисправности в модуле зажигания на СТО

На СТО диагностика модуля завода ВАЗ-2114 выглядит очень просто – профессиональное диагностическое оборудование исключает ошибку. Работники СТО используют сканер кодов ошибок и приложение, подходящее под адаптер компьютерной диагностики. Какие ошибки высвечиваются на дисплее, если требует корректировки и ремонта модуль зажигания ВАЗ-2114?

Р3000-3004 – машина не заводится;
Р0351 – свидетельствует о повреждении целостности обмотки пары цилиндров от 1-го до 4-х;
Р0352 – определяет обрыв участка в обмотке 2-3 цилиндров.

Проверка состояния модуля зажигания мультитестером

В ВАЗ-2114 инжектор 8 клапанов проверить модуль работы можно, воспользовавшись мультитестером. Осталось вооружиться хитрым приспособлением и определиться с исправностью обмотки. Во время проведения процедуры следуйте пошаговой инструкции:

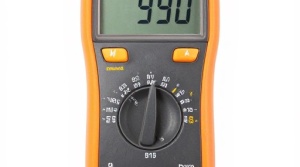

Определите формат работы мультитестера в режим омметра, он измеряет сопротивление, возникающее между выводами вторичной обмотки.
Монтируйте щупы, присоединив к выводам 1-й и 4-й цилиндры. Затем зафиксируйте ко 2-му и 3-му цилиндрам. Адекватный результат, свидетельствующий об отсутствии поломки в обмотке – приблизительно 5,4 кОм, допустимы колебания значений плюс или минус 0,1 кОм. На что стоит обратить внимание? Сопротивление между выводами, находящимися в паре, должно соответствовать по показателям друг другу – быть одинаковым.
Если разница больше 100 Ом, значит, можно с уверенностью сказать, что неисправность состоит во вторичной обмотке.

Как можно решить эту проблему? Только проведя замену модуля зажигания.

Проверка модуля зажигания

Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему.

Для этого первым делом отсоединяем колодку проводов, берём тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя.
Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить предохранитель, идущий на модуль зажигания.
Следующим шагом берём контрольную лампочку на 12В и подсоединяем её на контакты А и В.
Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А.
Аналогично выполняем данную операцию с контактом В.

Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим.

Первый и самый простой способ проверки модуля – замена модуля на заведомо рабочий. Здесь всё просто: берём модуль с машины донора и меняем его. Но здесь есть определённые минусы:

машины донора может не оказаться, покупать новый модуль – не соответствует нашей задаче;
не от любой машины подойдёт модуль зажигания: «конечно же!» — скажете Вы, — «от SAMARы то подойдёт». Но не всё так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л. Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в ЭБУ, поэтому модуль отсеевается за ненадобностью, остаётся только катушка. Учтите этот факт, и ищите нового донора;
нужно обязательно убедиться в исправности ВВ-проводов: как проверить вв-провода? Иначе есть большая вероятность того, что модуль зажигания сгорит.

Следующий метод – метод шевеления модуля. Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль: Ремонт модуля зажигания. Если модуль ремонту не поддаётся, то его нужно заменить (Замена модуля зажигания).

Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм.

Как проверить на исправность вводные провода

Следуя рекомендациям специалистов, для проверки состояния проводов на вводе их необходимо «прозвонить». Что это значит?

Определите формат работы мультитестер в положении вольтметра, а затем отсоедините колодку проводки от модуля зажигания ВАЗ-2114.
Ориентируясь на контакт А, монтируйте первый щуп, а второй зафиксируйте к массе двигателя.
Попросите помощника завести машину или, как вариант, прокрутить стартер. В это время ваша задача – понаблюдать за измерениями на дисплее. Нормальное напряжение составляет 12 вольт.
Точно такие же действия осуществите с оставшимся контактом.

Что делать, если напряжение практически отсутствует? Тогда оцените исправность предохранителя – вполне вероятно, что он перегорел. Найдите на электронной панели контроля ВАЗ-2114 3 предохранительных механизма. Так вот, третий 7,5 А и есть устройство, походящее к модулю автомобиля.

Даже если предохранитель в целостности и сохранности, существует вероятность окисления и обрыва проводки, а также отхода контактов.

Что делать, если в наличии нет мультитестера? Решить проблему поможет контрольная лампочка, рассчитанная на 12 В. Один проводок осветительного прибора размещают к контакту колодки, а другой замыкают на корпусе мотора. После включения зажигания лампочка должна мерцать.

Как проверить модуль зажигания ВАЗ-2114 своими руками, показано в видеоинструкции:

Одним из основных элементов системы зажигания автомобиля, без которого не возможно воспламенения горючей смеси в цилиндрах ДВС, является модуль зажигания. Формируя импульсы высокого напряжения, благодаря чему создается искра на свечах зажигания, модуль обеспечивает воспламенение топливной смеси в определенный момент времени.

Такой момент определяется предварительной настройкой, соответствующей заводским параметрам. Изменение этих параметров в процессе эксплуатации автомобиля может привести к проблемам в работе двигателя, возникновению серьезных неисправностей (вплоть до выхода из строя ДВС).

Далее мы рассмотрим устройство и принцип действия модуля на примере ВАЗ 2114, определим основные причины неисправности и способы их устранения, а также опишем несколько методов проведения диагностики.

Читайте в этой статье

Как снять и поменять модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передаёт его к свече цилиндра, чтобы воспламенить воздушно-топливную смесь. Само устройство состоит из двух катушек, которые вырабатывают высокое напряжение, и двухканального коммутатора. Корпус изделия выполняется из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявиться следующим образом:

Заметное уменьшение мощности мотора.
Отсутствие искры на одной из свечей.
Заметное «плавание» холостого хода.

Эти признаки показывают, что в работе модуля зажигания возникли неполадки. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из под оригинальной детали

Чтобы заменить модуль зажигания, потребуется ветошь и ключ на 13. Лучше всего делать на какой-нибудь ровной площадке.

Ход работы

Открыть капот и отсоединить клеммы АКБ;
Достать высоковольтные провода, идущие от модуля зажигания к свечам. При этом необходимо запомнить их расположение, ведь при изменении места этих проводов новая запчасть может сразу выйти из строя. Можно сделать пометки, чтобы быть уверенным в результате.
Осторожно отсоединить разъём с кабелями от модуля. Затем открутить гайки с помощью ключа на 13, и снять блок с мотора.
Расположение модуля зажигания под капотом
После этого необходимо установить новый модуль. Ветошь нужна для протирания места установки модуля после его извлечения.

Проверка работы модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В-первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит, неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогло, то необходимо проверить свечи и по необходимости заменить (см. выбор свечей на ВАЗ-2114).

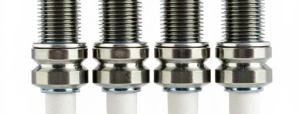

Осмотр состояния свечей зажигания

Перед этим нужно снять наконечники бронепроводов. Чтобы выкрутить свечи, придётся использовать специальный ключ для выворачивания. Затем свечи нужно осмотреть: они должны иметь обычный коричневый цвет и на поверхности не должно быть нагара или копоти.

Если замена модуля не исправила положение, и нагар на свечах есть. Это значит, что кольца или поршни износились, их необходимо заменить, а свечи почистить и установить обратно в разъём. Также стоит проверять зазор между свечами и электродами – слишком большое расстояние плохо сказывается на работе устройств.

Модуль зажигания: основные типы

Модуль зажигания – достаточно небольшой по размерам, однако конструктивно сложный электротехнический механизм. Питание модуля происходит от бортовой электросети, отрицательная клемма крепится к корпусу.

Из всего представленного сегодня на рынке многообразия таких модулей можно выделить несколько модифицированных моделей для ВАЗ следующего типа:

блочные (модули могут иметь несколько катушек, рассчитанных на работу со всеми цилиндрами одновременно);
раздельные (модули имеют одну катушку, рассчитанную на зажигание одной свечи).

Обратите внимание, катушки блочных модулей, устанавливаемые на модель ВАЗ 2114, могут работать по одной на пару свечей зажигания.

Зажигание ВАЗ 2114: основные неисправности

Обладая высоким показателем надежности, модули зажигания, устанавливаемые на модель ВАЗ 2114, все же со временем могут работать некорректно или выходить из строя. Причин может быть много:

неподходящие параметры установленных компонентов;
достаточно низкое/высокое сопротивление высоковольтных проводов (выход из строя катушки);
неправильно подобраны свечи (поломка катушки и других элементов) и т. д.

Признаки неисправностей модуля зажигания:

некорректная работа парных цилиндров (первый и четвертый или второй и третий);
плавающие холостые обороты ДВС;
при разгоне автомобиль плохо набирает обороты;
снижение или отсутствие тяги двигателя, падение мощности, увеличение расхода горючего и т.п.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

неустойчивый (плавающий) холостой ход;
двигатель с трудом набирает обороты;
характерный звук работы мотора (троение);
рывки при наборе скорости (в движении).

Рекомендуем: Устраняем течь масла из под клапанной крышки

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Модуль зажигания ВАЗ: проверка разными способами

Существует несколько способов проверки модуля зажигания:

посредством тестера, выставленного в режим «омметра», измеряется сопротивление на высоковольтных проводах, идущих к первому, четвертому и второму, а также третьему цилиндрам (показатели должны быть одинаковыми в обоих случаях и находиться в пределах от 5.2 до 5.5 ОМ, более точные цифры указаны в технической документации автомобиля);
посредством механического воздействия на устройство в режиме работающего двигателя (подергав колодку проводов и сам модуль, слегка по нему постучав, двигатель должен работать без каких либо рывков и стуков);
установка с другого автомобиля рабочего модуля зажигания с такими же параметрами.

Как проверить модуль зажигания ВАЗ: тестирование колодки проводов

Перед проверкой модуля зажигания необходимо протестировать колодку проводов, подключаемую непосредственно к модулю. Для проведения тестирования самостоятельно необходимо иметь: контрольную лампочку и прибор для тестирования (тестер, мультиметр). Порядок выполнения:

отсоединив блок с проводами, подсоединить один щуп тестера на контакт колодки «А», другой на массу ДВС;
включив зажигание, обратить внимание на показания прибора (показания должны быть в пределах 12В).
проверить предохранитель на модуль зажигания (в случае отсутствия напряжения);
с помощью контрольной лампочки и двух проводов проверить целостность цепи на предмет обрыва, попеременно протестировав контакты «В» и «А» посредством включения стартера.

Также в процессе диагностики может быть выявлено, что катушка ВАЗ 2114 неисправна и нужна ее замена. Для замены катушки модуля зажигания необходимо выполнить ряд действий:

отключить минусовую клемму аккумулятора (использовать кнопку отключения массы);
сняв колпачки с наконечниками со свечей зажигания, отсоединить низковольтный управляемый контур;
вынув высоковольтные провода из катушки, проверить, нет ли повреждений;
открутить крепежные болты корпуса модуля;
снять с двигателя модуль с кронштейном;
демонтировав кронштейн, установить новую катушку в обратном порядке, не путая высоковольтные провода местами.

Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе. Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли.

В этом случае нужно убедиться в исправности установленных компонентов, а также исключить ошибки, которые могли быть допущены в процессе монтажа. Также сама причина поломки может быть определена неверно и т.д. В такой ситуации повторно проводится комплексная диагностика системы зажигания двигателя.

Проверяем модуль 2114 доступными способами

Самый эффективный способ выяснить, что модуль зажигания не работает, взять заведомо рабочий прибор и попробовать запустить двигатель на нём. Понятно, что не каждый модуль от восьмёрок, девяток и Самар второго поколения может подойти.

В зависимости от типа системы зажигания, на Самарах может быть установлена катушка вместо модуля, а нам необходим именно модуль от впрысковой 8-клапанной 2114. Здесь все просто — двигатель заработал, значит модуль своё отжил, меняем на новый. Тем не менее есть большая вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой непосредственно модуля надо убедиться в том, что высоковольтные провода в порядке, не пробивают на массу и пропускают ток.

Алгоритм действия для последующей проверки такой:

Проверка модуля зажигания по высоковольтной цепи на обрыв
