Модернизация системы зажигания ВАЗ – 1111 «Ока»

Как известно автомобили «Ока» оборудованы достаточно несовершенной 2-х искровой системой зажигания (схожей с вариантами, установленными на некоторых мотоциклах). В целом, применение использование подобного принципа организации системы зажигания нельзя назвать особо порочной, однако благодаря особенностям конструкции и не слишком высокому качеству исполнения отдельных элементов, она обладает рядом существенных недостатков. В частности владельцы Оки прекрасно знают с существованием проблем с запуском данных автомобилей в зимнее время (даже слегка «подсаженная» аккумуляторная батарея просто не справляется с поддержанием «двухтактовой» искры). Не выдерживает никакой критики и состояние изоляции между высоковольтными и низковольтными контурами штатных двухискровых катушек, в результате чего из-за попадания влаги и в сырую погоду они очень быстро выходят из строя. Ну и, наконец, такое неприятное явление как частные «выстрелы» в глушителе также является следствием использования двухискровой системы зажигания – когда не полностью сгоревшая смесь выдавливается поршнем в приемный коллектор и при открытых клапанах зажигается там «нерабочей» искрой.

Как бы то ни было необходимость модернизации системы зажигания ВАЗ – 1111 Ока не вызывает сомнений и в настоящее время наибольшее распространение получили три основных способа:

Внедрение в систему стандартного трамблера от ВАЗ 2108 с высоковольтным распределением зажигания, одной катушки зажигания и одного коммутатора (оттуда же). При этом в датчике момента искрообразования отрезаются две из четырех шторок, либо ненужные свечи фиксируются в нейтральном месте моторного отсека (оставлять лишние высоковольтные провода без разряда запрещено).
Установка комбинированного двухискрового блока в импортном или отечественном исполнении типа «все в одном» (коммутатор +катушка);
Установка катушек двух катушек зажигания маслонаполненного типа от ВАЗ 2108, а также двух коммутаторов с объединением их входов на вывод датчика момента.

В общем-то, любой из этих методов позволяет достичь определенного положительного результата, хотя каждый из них не лишен некоторых недостатков. Так первый способ снижает общую надежность системы за счет использования дополнительных элементов, а именно высоковольтного распределителя и нескольких высоковольтных проводов. Второй способ является, всего лишь, использованием более надежного варианта все той же двухискровой системы (если удастся отыскать достойное оборудование). Наконец третий способ не устраняет проблемы «ненужной» искры и сопряжен с затратами энергии на вторую катушку зажигания.

Исходя из сказанного имеет смысл выполнить более оригинальную и действенную модернизацию, а именно в родном датчике искрообразования оставить всего одну шторку и добавить в систему пару датчиков Холла, разнесенных на 180 градусов. Иначе говоря, предлагается реализовать третий вариант, с устранением его недостатков за счет обеспечения зажигания в каждом из цилиндров при помощи датчиков Холла.

Подготовительные работы

Дорабатываем узел ДМИ под возможность подключения двух датчиков Холла (путем замены штатного разъема на разъем с необходимым количеством контактов);
одну из шторок ДМИ срезаем под основание (ДМИ придется разобрать) следя за тем, чтобы не оставалось стружки и крошек металла способных попасть в магнитный зазор датчиков Холла;
устанавливаем качественные инжекторные свечи с зазором 1,1 мм (подойдут BOSCH WR7D+X);
катушки используем отечественные типа 27.3705;
для компактного размещения коммутатора одним над другим вытачиваем латунные проставки, обеспечивающие расстояние межу коммутаторами примерно 27мм;
в качестве высоковольтных проводов подойдут изделия «ХОРС» с силиконовыми колпачками. От возможного перегрева провода дополнительно защищаем термоусаживаемой трубкой.

Особенности реализации

Для обеспечения нормальной работы системы датчики холла в обязательном порядке должны быть однотипными (из одной партии) иначе нарушится направленность магнитов и как следствие шторка ДМИ будет перемагничиваться. Проще говоря от родного датчика придется отказаться.

Силовую проводку на плюс 12В на реле (в штатном варианте сине-черного цвета) выполняем проводом сечением не менее 4 кв мм, в то время как на коммутаторы достаточно многожильного провода 2,5 мм. Штатную проводку лучше не использовать так как на ней наблюдаются значительные потери.

Для сигнальной части можно взять экранированный многожильный кабель сечением жил 0,2мм (экран позволит избавиться от помех).

Основная сложность изготовления модернизированной системы зажигания заключается в необходимости точного расположения датчиков Холла на установочной платформе. Основная проблема заключается в том, что датчики должны быть установлены с точностью до 0,1 мм напротив друг друга (относительно окружности проходящей через центры их щелей). Во всяком случае, рассогласование датчиков не должно превышать 1-го градуса поворота коленвала. При несоблюдении данного условия наблюдается значительное падение мощности двигателя. Из тех же соображений следует проследить за надежным креплением всех элементов системы.

Угол опережения зажигания выставляем по стандартной методике.

Теги зажигание ваз, ОКА ВАЗ-1111

Проверка и замена катушки зажигания ВАЗ «ОКА» 1111 1988-2008

Руководства по ремонту
ВАЗ «ОКА» 1111 1988-2008
Проверка и замена катушки зажигания

На автомобиле может быть установлена катушка зажигания типа 29.3705 или 3012.3705.
Катушка имеет два высоковольтных вывода и подает искру одновременно в оба цилиндра.

Вам потребуются: ключ «на 7», омметр.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Откройте капот. Снимите бачок омывателя с кронштейна, приподняв его вверх, и отложите в сторону, чтобы получить доступ к гайкам крепления катушки зажигания.

3. Отсоедините два высоковольтных провода от выводов катушки.

4. Сдвиньте защитные колпачки и отсоедините два провода от низковольтных выводов катушки. Запомните или запишите порядок присоединения проводов: коричневый — к заднему выводу (по ходу автомобиля), а черно-голубой — к переднему.

5. Отверните три гайки крепления катушки.

ПРИМЕЧАНИЕ
Обратите внимание: под гайками установлены плоские шайбы.

6. Снимите катушку зажигания и протрите ее чистой тряпкой.

7. Для проверки катушки измерьте сопротивление первичной и вторичной обмоток. Чтобы измерить сопротивление первичной обмотки, подсоедините омметр к низковольтным выводам катушки. Сопротивление должно составлять (0,5±0,05) Ом.

8. Чтобы измерить сопротивление вторичной обмотки, подсоедините омметр к высоковольтным выводам катушки. Сопротивление должно составлять (11,0±1,5) кОм. Если хотя бы в одном случае сопротивление отличается от указанного, замените катушку.

9. Установите катушку на место и подсоедините провода к низковольтным выводам катушки.

10. Подсоедините к выводам катушки высоковольтные провода. Порядок их подсоединения не имеет значения. Установите на место бачок омывателя.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

ВАЗ 1111 | Установка момента зажигания | Ока

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 1111 (Ока)

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

Вам потребуются

ключ «на 10»
стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините шланг от вакуумного регулятора.

2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.

3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.

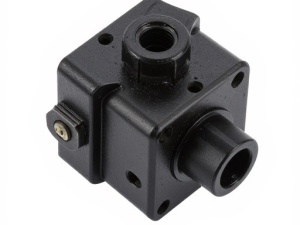

Катушка зажигания Ока

Катушка зажигания Ока, в народе именуемая «бобиной» представляет собой элемент системы зажигания автомобиля, основной функцией которого является генерация электрического импульса. Говоря простыми словами, данный элемент генерирует высоковольтный разряд на свече зажигания с низковольтного разряда, поступающего с аккумулятора.

Катушка зажигания Ока – одно из самых слабых мест данного автомобиля. Такой факт объясняется не столько некачественной сборкой, сколько непродуманной конструкцией. Как известно, катушка зажигания ока – это двухискровая катушка, и очень часто автомобилисты сталкиваются с такой неприятностью, когда машина заводится далеко не с первого раза. Объяснить такое безобразие можно тем, что распределение высоковольтного разряда на искровых участках носит случайный характер. Причина такой неприятности – отсутствие связи с массой внутри высоковольтной части.

Катушка зажигания автомобиля ока, в силу своей не совершенности, очень часто стает причиной очень нежелательного и неприятного явления – громких выстрелов с глушителя автомобиля. Связано это с тем, что двухискровая система катушки стает причиной того, что рабочая смесь ходом поршня поступает в коллектор, а потом из камеры сгорания, при открытых выпускных клапанах поджигается «нерабочей» искрой. Данную проблему находчивые автомобилисты пытались решить множеством способов: и лакировали катушку, и покрывали силиконом, и всячески изолировали, но каких-то особых позитивных результатов такие манипуляции не давали.

Катушка зажигания ока далеко не радует водителей своей безупречной работой. Но выход из сложившейся ситуации все-таки есть. Суть доработки заключается в установке двух катушек зажигания от ВАЗ 2108 вместо «родной» двухискровой. Для этого следует подготовить:

1) Две новые катушки от ВАЗ2108

2) Комутатор с разъемом с того же автомобиля

3) Изолента и провода

4) Саморезы

2) Катушка зажигания ока станет намного лучше работать, если вы проведете следующие манипуляции. Для начала снимаем старую катушку зажигания. Далее крепим с помощью саморезов две новые катушки на правом лонжероне. Второй коммутатор следует установить рядом с «родным» и хорошенько закрепить (можно надеть оба коммутатора совместно на одну шпильку). Подключить коммутаторы нужно параллельно. Единственный нюанс – необходимость прокладки дополнительного провода к контакту (К) одной из «вазовских» катушек от второго коммутатора. В результате мощность генерируемой искры значительно возрастает, и конечный итог вас порадует. Заменить придется также свечи, так как понадобятся данные элементы хотя бы с (1ММ) искровым промежутком.
