Проблемы с датчиком распредвала


Здравствуйте, уважаемые автомобилисты! Сегодняшняя тема посвящена небольшой по размеру детали, которая своей неисправностью может доставить вам неприятные минуты и неравномерно работающий двигатель автомобиля.

Рассмотрим роль, которую играет датчик положения распредвала (кулачкового вала), причины и признаки его неисправности, и, естественно, как производится замена датчика распредвала своими руками.

При том, что принцип действия датчика распредвала практически одинаков, место его размещения зависит от типа и модели двигателя. Поэтому, самостоятельную проверку неисправностей и замену датчика, начинайте с мануалом в руках.

Что собой представляет датчик распредвала

Датчик положения распредвала

Датчик положения распредвала выполняет задачу по определению углового положения ГРМ, соответственно положению коленвала двигателя. Система управления двигателем, получая информацию от датчика кулачкового (распределительного) вала, производит впрыском топлива и зажиганием.

В основу работы датчика распредвала положен принцип датчика Холла. Именно поэтому, датчик фазы распредвала иногда называют датчиком Холла.

Действие датчика Холла основано на измерении направления движения (изменении напряжения) носителями заряда. Изменение фиксируется в момент пересечения полупроводником магнитного поля. Постоянный магнит, размещенный в датчике, и создаёт это магнитное поле.

Металлический зуб (репер) размещенный на зубчатом колесе распредвала (либо на задающем диске) производит замыкание магнитного зазора. И, когда репер проходит мимо датчика распредвала, вызывает в датчике импульс напряжения, который затем передается в электронный блок управления.

Импульсы напряжения подаются в разное время. ЭБУ распознает положение поршня первого цилиндра двигателя в ВМТ (верхней мертвой точке) такта сжатия, и обеспечивает впрыск и зажигание топливной смеси.

У двигателей, имеющих систему изменения фаз газораспределения, датчики установлены на распредвалах впускных и выпускных клапанов.

Датчик фазы распредвала на дизельном двигателе измеряет положение поршней каждого цилиндра в ВМТ такта сжатия.

Как проверить датчик распредвала

При возникновении датчика Холла мы получаем сигнал от индикатора неисправности. Следует отметить, что функционально датчик распредвала связан с датчиком коленвала. И во время движения при возникновении неисправности датчика распредвала, система управления считывает информацию от датчика частоты вращения коленвала. Двигатель даже в состоянии повторно запуститься после остановки.

Проверка датчика распредвала, основывается на знаниях водителя характерных неисправностей и их признаков. И после выявления, логичное действие: замена датчика распредвала.

Каковы характерные причины неисправности датчика распредвала

  • зубчатый диск импульсного датчика поломался,
  • произошел разрыв ушек крепления, датчик сместился,
  • короткие замыкания внутренней схемы датчика,
  • повышение температуры двигателя.

Типичные признаки неисправности датчика Холла

  • работа ЭБУ двигателя происходит в аварийном режиме,
  • заметно повышается расход топлива,
  • контрольная лампочка работы двигателя на панели, загорается,
  • происходит регистрация кода неисправности.

Естественно, поиск неисправности датчика, вы не сможете определить «на глаз». Для этого придется обращаться в автосервис для тестирования. Проверка приёма сигнала с датчика осуществляется при помощи осциллографа. Во время тестирования памяти будет показан полный перечень неисправностей.

Визуально вы можете лишь проверить наличие внешних механических повреждений датчика, провести очистку головки датчика, проверить электрическую цепь: на предмет обрыва, правильности подключения разъемов соединения.

Замена датчика распредвала – задача вполне выполнимая своими руками. Перед покупкой нового датчика и его замене, используйте рекомендации производителя автомобиля из мануала, используйте только те параметры, которые указывает производитель.

Основные признаки поломки

Если придёт в негодность датчик то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает прибор не более 5 минут. В том случае, если не появляется сигнал от датчика, блок управления переводится в аварийный режим работы. Потом анализируется только датчик на коленчатом валу, впрыск топлива подаётся в два цилиндра одновременно. на 10%. Основные признаки поломки датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Затруднённый пуск двигателя. В лучшем случае он запустится за 3-5 секунд.
  4. На приборной панели загорается лампа Check Engine.
  5. Нарушение диагностики ЭБУ и систем.
  6. На бортовом компьютере появляются ошибки Р0343 или Р0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Нужно учитывать, что сбой в работе может произойти также при обрыве ремня газораспределительного механизма, неверной установке меток. А также при чрезмерном износе шестерен на распределительном и коленчатом валах.

Что такое датчик распредвала, принцип действия ДПРВ

Чтобы разобраться в работе и принципе действия устройства, нужно знать где находится датчик распредвала. Датчик расположен со стороны шкивов помпы и гидроусилителя. Ось датчика всегда соответствует направлению оси распредвала.

Датчик распредвала – это устройство, которое обеспечивает нормальную работу двигателя машины. Он определяет угловое положение механизма газораспределения, в отношении с положением коленного вала. После этого, информация с датчика идет в систему управления двигателем для управления впрыском топлива.

Чтобы ответить на вопрос : «для чего нужен датчик распредвала?» Нужно разобраться в принципе его работы. В самом датчике расположен магнит, который создает специальное магнитное поле. Репер (штырь или металлический зубчик), который располагается на задающем диске. Он замыкает магнитный зазор и происходят изменения в магнитном поле.

Блок управления двигателем, получив сигнал от датчика, получает данные о положении поршня первого цилиндра. После этого, система управления задает впрыск топлива и зажигание топливной смеси, согласно порядку работы цилиндров двигателя.

Важно! Если вы заметили, что датчик положения распределительного вала вышел из строя нужно как можно быстрее его заменить для уменьшения расхода топлива и нормальной работы автомобиля.

ОПИСАНИЕ

Что такое ABS в автомобиле и для чего нужен АБС Принцип работы антиблоктровочной системы
Датчик системы регулирования фаз газораспределения (VVT) распредвала выпускных клапанов (сигнал G) состоит из магнита и элемента MRE.На распредвале выпускных клапанов установлен зубчатый диск с 3 зубцами на наружной окружности.При распредвала выпускных клапанов изменяется воздушный зазор между 3 зубцами и измерительной катушкой, что влияет на магнит. В результате изменяется сопротивление элемента MRE. Датчик положения распредвала преобразует данные о вращении шестерни распредвала выпускных клапанов в импульсные сигналы и использует их для определения угла поворота распредвала, данные о котором отправляет в ЕСМ. ECM использует эту информацию для определения продолжительности и момента впрыска топлива. Зубчатый диск датчика положения коленчатого вала имеет 34 зубца. Измерительная катушка генерирует 34 сигнала для каждого оборота двигателя. На основании сигнала G и фактического угла поворота коленчатого вала ЕСМ определяет нормальный угол поворота коленчатого вала. Также на основании сигнала NE блок ECM определяет частоту вращения коленчатого вала двигателя.

№ DTCУсловие обнаружения DTCНеисправный участок
P0365
  1. Напряжение на входе ECM не изменяется и находится за пределами диапазона 0,3-4,7 В в течение 2 с после включения зажигания (IG)(логика диагностирования за 1 поездку)
  2. В ЕСМ не поступает сигнал датчика положения распредвала при прокручивании коленчатого вала двигателя стартером(логика диагностирования за 2 поездки)
  1. Обрыв или короткое замыкание в цепи датчика положения распредвала выпускных клапанов
  2. Датчик положения распредвала выпускных клапанов
  3. Распредвал выпускных клапанов
  4. Перескакивание цепного привода газораспределительного механизма
  5. ECM
P0367Выходное напряжение датчика положения распредвала составляет менее 0,3 В в течение 5 с(логика диагностирования за 1 поездку)
  1. Обрыв или короткое замыкание в цепи датчика положения распредвала выпускных клапанов
  2. Датчик положения распредвала выпускных клапанов
  3. Распредвал выпускных клапанов
  4. Перескакивание цепного привода газораспределительного механизма
  5. ECM
P0368Выходное напряжение датчика положения распредвала составляет более 4,7 В в течение 5 с(логика диагностирования за 1 поездку)
  1. Обрыв или короткое замыкание в цепи датчика положения распредвала выпускных клапанов
  2. Датчик положения распредвала выпускных клапанов
  3. Распредвал выпускных клапанов
  4. Перескакивание цепного привода газораспределительного механизма
  5. ECM

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95%!от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Рекомендуем: Как проверить искру на инжекторном двигателе

Как проверить датчик положения распредвала

Датчик положения коленчатого вала методы проверки, признаки неисправности, расположение

При устранении неисправности, связанной с подозрением на неисправность ДПРВ, вы должны следовать диагностическим рекомендациям в литературе по эксплуатации транспортного средства от производителя, чтобы изолировать неисправный компонент при наличии кода неисправности. Другого способа узнать, что является причиной проблемы (искра, плохой модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания) нет.

Магнитные ДПРВ можно проверить, отсоединив электрический разъём и проверив сопротивление между клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать напряжение от 500 до 900 Ом. При тестировании ДПРВ всегда учитывайте технические характеристики производителей автомобилей. Очевидно, что если вы увидите нулевое сопротивление (короткое замыкание) или бесконечное (открытое) сопротивление, то это значит, что ДПРВ не работает и нуждается в замене.

Расположение датчика распределительного вала


Как и следовало ожидать, конкретное расположение датчика положения распределительного вала зависит от марки и модели автомобиля. На большинстве моделей вы можете найти датчик где-то вокруг головки цилиндров. Осмотрите верхнюю часть ремня ГРМ / крышку цепи (в передней части двигателя) или задний конец головки цилиндров. Некоторые модели GM могут иметь специальный отсек для датчика.
Кроме того, некоторые модели Mercury Villager и Nissan Quest размещают датчик внутри корпуса распределителя, а также некоторые модели серий Dodge Ram B1500, B2500 и B3500 с бензиновыми двигателями.

Проверка двухпроводного индуктивного датчика

Лонжерон в автомобиле что это, как выглядит, для чего нужен, какой бывает

Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.

Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.

Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.

RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.

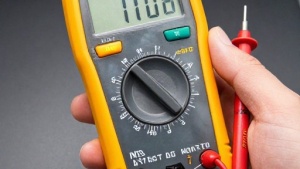

Тестирование мультиметром

Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь. Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.

Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.

Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

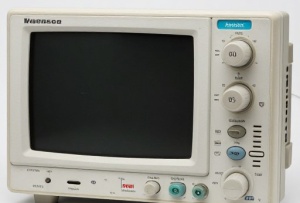

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Признаки неисправности датчика температуры охлаждающей жидкости

Признаки, указывающие на неисправность датчика распредвала

Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:

  • загоревшаяся на панели приборов надпись Check;
  • неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
  • ухудшение динамики и снижение мощности;
  • увеличение расхода топлива.

Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.

Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340. Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения. Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.

Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.

Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых. Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.

Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора. Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место. Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Рекомендуем: Электролит для аккумуляторов

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

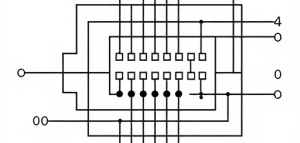

Электрическая схема датчика

  • Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
  • Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
  • Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Установка нового датчика фаз

Прежде чем производить установку нового прибора, нужно тщательно очистить под него посадочное место. Использовать герметики не стоит, так как толку от них мало — имеется стыковочное колечко, которое защищает от проникновения посторонних частиц. А если нанесете герметик, то при следующей разборке снять датчик будет сложно. Да и остатки герметика могут попасть в систему смазки и натворить там бед.

Поэтому просто устанавливаете на место датчик фаз ВАЗ-2114 (8 клапанов). Проверку работы устройства нужно проводить после подключения минусовой клеммы к аккумуляторной батарее

Сразу же обратите внимание на то, как работает двигатель и на наличие ошибок бортового компьютера. Если ошибки присутствуют, то, возможно, проблема была не в датчике, а в проводах его подключения

Трудно переоценить значение датчика коленвала ВАЗ-2110 для двигателя. Именно с его помощью происходит контроль частоты вращения двигателя. Стабильная работа возможна только лишь при условии нормального функционирования этого устройства и системы управления. Множество датчиков посылают сигналы на центральный блок, который обрабатывает данные и при помощи исполнительных механизмов регулирует момент зажигания и подачи смеси в камеры сгорания. Но если произойдет поломка, то двигатель перестанет работать в нормальном режиме — пропадет искра, топливо не будет подаваться в камеры сгорания. И невозможно будет завести мотор ни на горячую, ни на холодную.

Видео — Замена датчика распредвала

Конструкция и электромагнитные характеристики ДПРВ, которые применяют на российских автомобилях и иномарках, аналогичны, поэтому вместо дорогих оригинальных датчиков можно использовать подходящие по размеру российские. На работе мотора это никак не скажется. Не забудьте проверить, совпадает ли длина катушки оригинального и российского датчиков. Если российский длинней, можно использовать прокладки из паронита необходимой толщины. Если же российский датчик короче, то при прохождении репера мимо него, изменение напряжения будет меньше ожидаемого, что может сказаться на работе двигателя. При установке положение датчика невозможно перепутать, потому что отверстия под катушку индуктивности и болт крепления сильно отличаются по диаметру. Очистите посадочное место датчика с помощью тряпки, вставьте датчик и закрутите болт крепления. Момент затяжки 10 – 15 Ньютон на метр. Не перетягивайте болт, это может привести к повреждению корпуса датчика, слизыванию резьбы или граней головки.

Возможные причины неисправности

ДПРВ – это генератор импульсов, который создаёт очень слабый сигнал. Есть небольшая вероятность того, что ток постепенно ослабит целостность его обмотки. Однако вибрации, вызванные магнетизмом, проходят по зубьям редуктора. Когда распредвал поворачивается, сила меняется точно так же, как генерируемый сигнал. Эти вибрации вызывают микроскопические движения внутри ДПРВ, создавая слабые места в существенных частях, особенно обмотку в случае ДПРВ индуктивного типа.

С датчиком типа Холла совсем другая история. Этот тип ДПРВ представляет собой твердотельное устройство, то есть его электронный компонент, как диод или транзистор. Напряжение может повредить чувствительные части ДПРВ. Короткие замыкания и неправильные соединения могут также повредить его. И помните, что вам нужен источник питания, чувствительный к полярности.

Основные сведения о контроллере положения коленчатого вала

Теперь предлагаем ознакомиться с основной информацией касательно . Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск. От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом. Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы. К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки. В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.

Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.

Для начала рассмотрим основные симптомы поломки:

  • силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
  • также может снизиться мощность автомобильного мотора;
  • когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
  • возникают трудности с запуском двигателя;
  • компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

  • поврежден корпус девайса, тогда единственным выходом будет замена датчика;
  • произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
  • естественный износ датчика — от этого никуда не уйти, датчик придется менять;
  • произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.

Как поменять устройство своими силами:

  1. Сначала следует отключить зажигание и открыть капот автомобиля.
  2. Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.
  3. Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.
  4. Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.
  5. Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.
  6. Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.
  7. Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).

Какие причины неисправности в работе ДПРВ

Если датчик положения распредвала вышел из строя, то форсунка будет срабатывать за каждый оборот коленвала, то есть в два раза чаще.

Симптомы или признаки сломанного датчика:

  1. Значительно увеличивается расход топлива.
  2. Двигатель работает асинхронно во время движения, то есть дергается во время движения, едет рывками, теряет скорость. Двигатель может глохнуть как-будто кончился бензин. Также, иногда, авто не может набрать высокую скорость, более 60 км/час. В конструкциях автомобилей стоят датчики скоростей. Узнайте к чему приводят неполадки в их работе и как проверить датчики скоростей.
  3. На определенных марках и моделях авто при неисправном ДПРВ может застопориться коробка передач. Выходом из зафиксированной коробки передач будет перезапуск двигателя. Если это происходит постоянно, то точно вышел из рабочего режима CMP.
  4. При диагностировании своими руками сканером, могут возникать сбои в работе.
  5. Также может пропасть искра и не запускаться мотор.
  6. Горит ЧЕК (check) на холостых оборотах, на высоких оборотах гаснет.

Такие причины нерабочего датчика показываются на панели приборов соответствующими значками. Когда ДПРВ (СМР) не рабочий, блок управления запишет неправильный режим работы и выдаст определенный код ошибки. Для расшифровки кодов ошибок можно закачать приложение на телефон или планшет и узнать, что конкретно означает данный код ошибки.

Вот самые часто выскакивающие ошибки:

  1. P0365 означает, чт нет сигнала в цепи датчика положения распредвала.
  2. P0344 предупреждает, что подаваемый датчиком сигнал слабый, прерывистый.
  3. P0343 слишком высокий подаваемый датчиком CMP сигнал.
  4. P0342 говорит, что слишком низкий уровень сингла ДПРВ.
  5. Р0341 фаза газораспределения не соответствует состоянию правильной работы двигателя.
  6. P0340 полностью отсутствует сигнал с датчика.
  7. P0300 расшифровывается, как нарушение циклов воспламенения в системе зажигания (воспламенение часто пропускается).

Факторы, влияющие на появление причин, указывающих на нерабочее состояние датчика положения распредвала:

  1. Сигнальные провода не подсоединены к датчику.
  2. Присутствует влага в соединении датчика.
  3. Сигнальный провод задевает «массу» (какой-либо металлический объект в автомобиле).
  4. Сигнальный провод разомкнут, оторван.
  5. Сигнальный провод замыкает на бортовую сеть.
  6. Нарушена изоляция датчика, обрыв экранирующей оболочки или жгута.
  7. Провод питания датчика оторван или поврежден.
  8. Неправильно подсоединены питающие провода.
  9. Неисправны высоковольтные провода цепи зажигания.
  10. Неправильно работает блок управления двигателем.
  11. Не соответствующий норме зазор между датчиком и меткой (слишком большой или слишком маленький зазор).
  12. Шестерня распредвала «бьет», то есть имеет превышенную норму торцевого биения.
  13. Есть металлическая стружка на корпусе ДПРВ.

Как снять устройство

Расположен датчик со стороны привода генератора, напротив шкива коленчатого вала. Вы его можете найти, посмотрев на заднюю часть мотора, на масляный насос. Прежде чем снимать устройство, сделайте метки — это позволит установить новый в правильное положение. Следовательно, работа двигателя не нарушится после проведения ремонта.

Для демонтажа вам потребуется ключ на 10. Порядок проведения работ такой:

  1. Отсоедините колодку с проводами, которыми произведено подключение устройства к системе управления двигателем.
  2. Сделав метки, выкрутите гайку с корпуса датчика.
  3. Снимите устройство для проверки или замены.

Но быть может, датчик работает нормально, поэтому его потребуется проверить. Прежде чем снимать ДПКВ, измерьте расстояние от его края до шкива — оно должно быть в интервале 0,6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Для чего он нужен и проверка датчика

Данный электромагнитный датчик используется в автомобиле для того совершения большинства операций, который посылается . Его показания весьма важны, так как без этих данных невозможно будет произвести синхронизацию системы зажигания и работы форсунок. Именно этот небольшой прибор позволяет распределить время между подачей топливной смеси в цилиндры двигателя. Его месторасположение весьма просто. Он расположен на кронштейне около шкива привода генератора.Иногда, проблемы с данным прибором, могут носить легкий характер. Достаточно совершить несколько простых действий и о замене прибора можно не беспокоиться. Частыми проблемами при постоянном использовании автомобиля могут являться:

При использовании автомобиля, грязь попадает на датчик с . На ремне она образуется в результате утечки масла из крышки мотора. Последствиями такого скопления грязи может стать проблематичный завод автомобиля, слабый разгон, малые обороты (редко показатель превышает 3 500 оборотов).

  • Автомобиль продолжает функционировать в нормальном режиме. Езда не прекращается. Бортовой компьютер может выдавать информацию о проблемах с датчиком распредвала. Чтобы решить данную проблему необходимо слегка пошевелить провода соединения. Сильная вибрация автомобиля в момент езды может спровоцировать отсоединение одного из контактов. Также, следует очистить клемму от возможного образования ржавчины или проверить всю проводку от датчика к бортовому компьютеру (панели).
  • Автомобиль полностью прекращает функционировать. Двигатель «глохнет», а попытки завести его вновь не приносят успеха. Для устранения данной неполадки необходимо проверить проводку. Иногда, датчик может случайно соприкасаться с горячим выпускным коллектором. Если такая ситуация повторяется часто, то датчик может сгореть.

Для пущей уверенности в исправности датчика, необходимо совершить его полную проверку. Автомобиль перестает заводиться по многим причинам. Причина не обязательно будет скрываться в поломке данного механизма.Если нет уверенности в неисправности датчика, необходимо осуществить проверку некоторых систем:

  • необходимо демонтировать.
  • Используя прибор омметр (мультиметр), измеряется сопротивление на обмотке прибора.
  • В случае, когда показания прибора выходят за пределы от 550 Ом до 750 Ом, можно с уверенностью утверждать, что датчик сломан и требует замены.

В случае поломки датчика, следует произвести его ремонт. Для замены датчика необходимо приобрести новое устройство.

Его стоимость не будет слишком велика и в большинстве случаев, его цена незначительна, по сравнению с другими запчастями автомобиля.

Замена датчика распредвала

Когда уверенность в поломке датчика распределительного вала несомненная, необходимо произвести его снятие. Для проведения данной работы необходимо использовать омметр. Также, не мешало бы ознакомиться с основными правилами безопасности в момент совершения работ с системой управления двигателя автомобиля.После ознакомления с правилами и подготовки необходимых приборов и инструментов, нужно совершить следующие действия:

  • Автомобиль подготавливается к проведению работ по замене оборудования: моется, чистится и устанавливается в фиксированном положении.
  • Снимается декоративная накладка на двигателе автомобиля.
  • Освобождается фиксатор.
  • Отсоединяется клемма проводов, которая подключает сам механизм к проводке машины.
  • Минусовый щуп омметра должен быть укреплен на кузове автомобиля.
  • Включается зажигание автомобиля.
  • Омметр делает необходимые измерения. Следует подвести свободный щуп прибора к колодке проводов.
  • Используя торцовый ключ с ходом в 10 миллиметров, откручиваются два соединительных болта датчика с кронштейном.
  • Датчик без особых усилий удаляется из автомобиля.

Для установки датчика распределительного вала следует произвести те же операции, что использовались при демонтаже оборудования, но в обратной последовательности. Как говорилось выше, стоимость нового датчика незначительна. Его можно найти в любом специализированном магазине или на станциях технологического обслуживания. При осложнениях с самостоятельным выполнением работ по замене, работу лучше всего предоставить специалистам. В самостоятельной работе отлично поможет соответствующее видео и фото – инструкция. Таким образом, можно будет своими руками всю замену провести без ошибок. Цена на услуги данного типа в автосервисах высокая, что для автомобилей с двигателем 8 клапанов или 16 клапанов.

Три основные причины появления ошибки Р0021

Первая причина — падает давление масла на соленоидах

распределительного вала. Эта причина может вызывать не только ошибку P0021, но и , Р0345, а также другие аналогичные, которые так или иначе связаны с работой упомянутого распредвала. Почему это может происходить? В некоторых двигателях прокладки крышки масляного канала (где они есть) выполняются из бумаги. Соответственно, они имеют непродолжительный срок службы, после чего попросту вздуваются. Поэтому масло и уходит через крышку.

Устранение


исправить это можно заменив бумажную прокладку
на железную. Порой сложность может возникнуть у владельцев некоторых автомобилей (например, «Инфинити» или «Ниссан») в связи с труднодоступностью указанной прокладки. Однако, если вы не планируете выполнять работы самостоятельно, это вас не должно волновать.

Вторая причина — установка неподходящего датчика распределительного вала, который не применяется на вашей машине. Обычно это происходит после ремонта или выхода последнего из строя

Поэтому при покупке важно проверять, что вам предлагают продавцы

Описание датчиков распредвала

Замена датчика распредвала Ниссан

Устранение


поинтересуйтесь, какой именно датчик установлен
в двигателе, ознакомившись с документацией к вашему автомобиле. Это избавит вас от потенциальных проблем.

Третья причина — выход из строя датчиков распределительного вала

(ДПРВ, AVCS) или их проводки. Поэтому при возникновении ошибки Р0021 рекомендуется первым делом проверить исправность упомянутого датчика. Это лучше делать в специализированном сервисе с использованием соответствующего оборудования.

Устранение


почистить или заменить полностью датчик
, в случае неисправности. Чистка или замена определяется в зависимости от ситуации. Последний вариант предпочтительней.

Факторы, воздействующие на работоспособность датчика распредвала

Работоспособность датчика фаз напрямую зависит от режима температур. Перегрев может вывести его из строя. ДПРВ также не будет функционировать по причине выхода из строя проводов, по которым он получает и передает сигнал, поломки репера. Немаловажную роль играют загрязнения или повреждения самого датчика. Кроме того, при тяжелых эксплуатационных условиях (перевозка грузов, езда по бездорожью) датчик может сместиться либо может произойти короткое замыкание. Очень важно систематически выполнять диагностику датчика и менять его каждые 4-5 лет, во избежание неожиданной поломки в самое неподходящее время.

Проверяем

В идеале проверка датчика должна выполняться с помощью осциллографа. Для этого придется произвести проверку датчиков распредвала и коленвала. После чего, совместив 2 полученные кривые, можно оценить их работу. Но, далеко не всегда есть возможность проверить ДПРВ с помощью осциллографа. В этом случае, нужно выполнить проверку подручными средствами. Для начала включите зажигание, проверяется уровень напряжения проводов, подводящих питание к датчику. Оно должно соответствовать бортовому напряжению вашего автомобиля. Если на проводах показывается 0 В, то проблема не в датчике, а цепи его питания. Проверьте контакты в колодках, а также сами провода на предмет их поломки. При необходимости поменяйте провода, на контакты нанесите пластичную смазку. Часто за зиму они окисляются, что мешает нормальной работе системы.Перед дальнейшей проверкой внимательно осмотрите датчик

Обращать внимание следует на его положение относительно распредвала. Бывают случаи, когда он немного смещается, и дает ошибочный сигнал блоку управления двигателем

В итоге, тот воспринимает это как неисправность ДПРВ, и начинает работать в аварийном режиме. Если заметили такое смещение, то нужно просто поправить датчик, и на этом ремонтные работы закончатся.После чего нужно замерить напряжение на выводе «А». Оно должно равняться 12 В. Не больше и не меньше. Также проверить работоспособность датчика можно сняв его. Для этого, вам понадобится аккумулятор на 12 В, провода, нож и вольтметр. Снятый датчик распредвала подключается к питанию, его особенностью является, подводимый с помощью отдельного провода минус, не перепутайте полярность. Также на выводы подключается вольтметр. Теперь можно переходить к проверке. Как мы помним из начала статьи, датчик реагирует не изменения магнитного поля. Поэтому берем нож и подносим к датчику. Вольтметр при этом должен показать скачкообразное изменение напряжения до 12 В, такое поведение говорит об исправности датчика. Если напряжение осталось нулевым, или изменилось незначительно, то датчик неисправен и следует поставить новый.

Замена. Для полной проверки ДПРВ следует снять с двигателя. Крепится он с помощью болта, на большей части современных автомобилей для этого потребуется ключ М10. При снятии, возможно, придется помучиться с уплотнительной резинкой. Она обычно прикипает. В таком случае, нужно ее аккуратно поддеть шлицевой отверткой

После демонтажа обратите внимание на кольцо датчика, расположенное на шкиву. Заключение

Датчик положения распределительного вала что важно знать и уметь

Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя . ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.

Принцип работы

Что касается принципа действия, то в данном случае он похож на работу контроллера Холла. Во время работы ДПРВ считывает данный с вала силового агрегата посредством шестерни, на которой отсутствуют два зубчика. Эти зубья расположен так, что попадая на датчик, поршень будет располагаться либо в верхней, либо в нижней мертвой точке. Импульс, передающийся контроллером, поступает на модуль, а он, основываясь на полученных данных, контролирует и меняет при необходимости угол опережения зажигания. Первостепенная задача контроллера заключается в регулировке этого параметра во время работы мотора, что позволило сделать двигатели «Четырок» более эффективными.

Возможные неисправности в работе датчика

По каким признакам можно определить неисправность данного регулятора:

  1. На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.
  2. Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.
  3. При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.
  4. Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.

Как определить неисправность методом визуальной диагностики:

  1. Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.
  2. Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.
  3. Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).

Инструкция по самостоятельной замене устройства

Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:

  1. Как мы уже сообщили, датчик располагается под воздушным коллектором, в близости с распределительным валом. Для того, чтобы процедура замены была менее сложной, рекомендуется снять решетку радиаторного устройства мотора.
  2. Используя гаечный ключ или головку с удлинителем, что будет более удобно, необходимо открутить два винта, фиксирующих устройство. Отключите подведенные к регулятору провода, после этого контроллер надо демонтировать, очистить и попытаться установить в посадочное место еще раз. Возможно, эти действия позволят избавиться от неисправности, если она заключается в загрязнении контактов. Если ДПРВ все равно не работает, то он подлежит замене.
  3. Для установки нового регулятора не рекомендуется пользоваться герметиком, поскольку этот датчик в любом случае будет работать в жестких условиях, в агрессивной среде. Это связано с температурными перепадами мотора. Установите новый ДПРВ и поставьте на место решетку радиатора.

Как работает датчик распредвала.

ДПРВ по принципу работы классифицируются на 3 вида:

  • магнитный дпрв;
  • оптический дпрв;
  • дпрв Холла.

Магнитный датчик положения распредвала или индукционный работает из-за того, что металлический зубчик постоянно двигается в магнитном поле. Такой датчик имеет два вывода.

Принцип работы оптического датчика работает благодаря излучаемому источником лучика света, который отслеживается и фиксируется приемом и прерыванием фотоэлементом.

Датчик на эффекте Холла отслеживает изменения магнитного поля вокруг себя. ДПРВ на эффекте Холла имеют три вывода. Эффект Холла также называется холловским напряжением.

Самые редко используемые датчики положения распределительного вала — это оптические. Не удивляйтесь, если в автомобиле больше одного или даже двух ДПРВ датчиков, такое тоже возможно.

Что вы слышали о безопасности SRS системы? Она состоит из датчиков удара, исполнительных механизмов и блока управления SRS.

Принцип работы холловского датчика заключается в том, что он фиксирует изменения напряжения, которое пересекает его магнитное поле. В строении датчика есть пистонный магнит и полупроводниковый элемент, которое и фиксирует изменения напряжения. Если магнитное поле не изменяется, то датчик никаких изменений не будет фиксировать. Магнитное поле будет изменять только, если будет какой-либо металлический элемент в этой среде. Насечки или зубцы на распредвале как раз являются металлическими элементами, которые изменяют магнитное поле.

Как было уже упомянуто выше, что ДПРВ называют также датчиком фаз. Такое название получилось от того, что датчик фиксирует цилиндрические фазы впуска и выпуска.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
