Как уменьшить подачу топлива на карбюраторе

❶ Как отрегулировать карбюратор «Озон»

Вам понадобится

— отвертка;
— прибор для измерения СО;
— новая заглушка;
— винты качества и количества смеси.

Инструкция

Произведите сначала проверку свечей зажигания, так как производить настройку карбюратора «Озон» можно лишь при рабочих свечах. Затем начинайте прогревать двигатель машины до тех пор, пока температура охлаждающей жидкости не составит минимум 80 градусов по Цельсию.

Потом полностью откройте воздушную заслонку карбюратора и сразу поставьте регулировочные винты. При их установке необходимо завернуть винт качества до отказа, а после отвернуть его на два оборота. Затем вам необходимо повернуть винт количества смеси буквально на полтора оборота от положения, при котором рычаг начинает действовать. Обратите внимание именно на этот рычаг, т.к. дроссельная заслонка крепится именно к оси.

Поставьте для коленчатого вала самую минимальную частоту вращения, при этом вам необходимо будет выворачивать винт, если у него будет произвольное положение. Потом вращайте в требуемую сторону винт для того, чтобы вы смогли установить максимальную частоту вращения коленчатого вала. Во время выполнения этого действия не следует перемещать дроссельную заслонку.

Затем опять установите для коленчатого вала минимальную частоту вращения, поворачивая при этом упорный винт. В данном случае частота должна быть максимально устойчивой. Обычно после двух или трех таких действий вы сможете обнаружить такое положение винтов, которое идеально подойдет для вашей машины. Такое положение будет обеспечивать необходимое количество и качество смеси, которое приведет к максимально экономичной работе двигателя, а также низкому расходу топлива.

Посмотрите, насколько четко вам удалось отрегулировать механизмы. Сделайте резкое закрытие и открытие дроссельной заслонки. Если двигатель будет продолжать работать, то значит вы сделали правильную настройку карбюратора. Если этого не произошло, то повторите настройку снова. И не забудьте поставить после регулировки новую заглушку для того, чтобы не сбились сделанные вами настройки.

Источники:

Регулировка карбюратора Солекс/Озон в ВАЗ 2105, 2106, 2107

www.kakprosto.ru

Регулируем холостой ход

Сначала нужно убедится, правильно ли отрегулировано зажигание.

Для этого мотор должен быть уже достаточно хорошо прогрет. Чтобы отрегулировать карбюратор на холостом ходу, крутите винт, отвечающий за качество. Обороты коленвала должны достичь своей максимальной цифры.

Затем покрутите в направлении против часовой стрелки количественный винт. Старайтесь добиться, чтобы коленчатый вал раскрутился еще. Добились? Теперь крутите винт качества до тех пор, пока не достигнете еще больших показателей.

Смысл этого всего в минимальном качестве топливной эмульсии, но чтобы обороты на холостом ходу при этом были от 850 до 900.

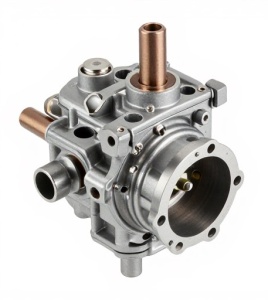

Вот так выполняется регулировка карбюратора ДААЗ.

Регулировка карбюратора Озон 2107

Функциональным предназначением карбюратора вообще, и модели «Озон», устанавливаемой на «ВАЗ» седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная ее подача в камеру сгорания цилиндров силового агрегата. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, — довольно важная функция, предопределяющая оптимальные режимы работы автомобильного двигателя и его продолжительные межремонтные и эксплуатационные сроки.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом оснащения автомобилей Волжского автозавода седьмой модели. Конструктивной основой данной модели карбюратора, созданной в 1979 году, стало изделие «Weber», разработанное итальянскими автопроизводителями. Однако в сравнении с ним, «Озон» значительно улучшил такие важные эксплуатационные показатели, каковыми являются экономичность и минимизация уровня токсичности газов, выбрасываемых в атмосферу.

Карбюраторы «Озон» первого поколения (1979-1981 г.г.) оснащались приводом заслонок механического типа, впоследствии замененными на пневматический.

Итак, эмульсионный карбюратор «Озон», это – двухкамерное изделие, характеризующееся следующими конструктивными особенностями:

Наличием двух главных систем дозирования.
Отличной сбалансированностью поплавковой камеры (поз.2).
Оснащением второй камеры эконостатом (обогатительным устройством).
Наличием систем перехода между камерами и автономной системы холостого хода с электромагнитным клапаном.
Оснащением воздушной заслонки первой камеры механической системой управления, обладающей тросовым приводом.
Оборудование первой камеры ускорительным насосом (поз.13) с распылителем.
Наличие устройства отвода газов.
Оснащение изделия пневматическим приводом (поз.39) заслонки (дроссельной) второй камеры.
Оборудование устройством, открывающим заслонку в момент запуска двигателя, имеющее диафрагму.
Наличие штуцера, обуславливающего отбор разрежения, возникающего в процессе управления регулятором угла опережения зажигания.

Конструктивные элементы карбюратора «Озон» заключены в массивный металлический корпус, отличающийся повышенным уровнем прочности, позволяющим минимизировать последствия деформационных воздействий, температурных колебаний и повреждений механического характера.

Солидный диаметр топливных жиклеров обеспечивает устойчивую работу изделия даже при использовании некачественного топлива и в тяжелых эксплуатационных условиях. Одним из основных конструктивных недостатков карбюратора «Озон» является отсутствие экономайзера режимов мощности, что служит причиной невысоких динамических характеристик и низкой экономичности.

Принцип работы карбюраторов «Озон»

Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать следующими положениями:

Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.
Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом. Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.
После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».
В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.
В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).
Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.
Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.

Видео — Регулировка карбюратора «Озон» своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.
После замены элементов пускового устройства выполняется его настройка.
Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.
Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

vipwash.ru

Регулировка карбюратора ОЗОН для оптимального расхода топлива

23.06.2017

Регулировка карбюратора Озон – необходима для каждого ВАЗа, если не сделать правильную регулировку, то машина будет больше расходовать топлива, а это не очень приятно. Несмотря на то, что карбюратор ОЗОН в целом не плох, проходит на заводе контроль качества, но все равно настроить его придется.

Тем более, что этот карбюратор выпускают массово и возможны некоторые нюансы, которые требуют индивидуальной настройки. В регулировке карбюратора ОЗОН нет ничего сложного, поэтому сейчас об этом поговорим. Это конечно касается ВАЗов, которые работают на бензине, а у кого дизельные автомобили, они с такой проблемой не сталкиваются, у них другие бывают проблемы, связанные с покупкой дизельного топлива в больших количествах и по выгодным ценам. Дизель по выгодным ценам можно покупать вот здесь.

Что надо знать для настройки карбюратора

Главное все делать в правильной последовательности, чтобы не приходилось делать повторную работу, для начала надо пройти вот эти шаги:

почистить корпус радиатора;
откорректировать приводы дроссельной и воздушной заслонок;
наладить пусковое устройство;
на дроссельной заслонке 2-й камеры сделать юстировку пневмопривода;
холостой ход откорректировать;
уменьшить токсичность выхлопных газов.

И так по порядку, чтобы очистить корпус карбюратора, надо использовать смеси в аэрозольных баллончиках, также можно взять просто уайт-спирит или керосин. Чтобы ничего не мешало сделать тщательную очистку, надо снять воздушный фильтр.

Далее проверяем длину тяг привода дроссельных заслонок. Нормальная ее длина не должна превышать 80 мм. В случае необходимости надо открутить гайку на наконечнике тяги и сделать длину 80 мм. или чуть меньше. Если в 1-й камере заслонка открыта неполностью при нажатой педали газа, а у рычага есть дополнительный ход, то есть смысл уменьшить длину продольной тяги. Еще надо подтянуть приводной трос, если он болтается.

Ровно вертикально должна стоять воздушная заслонка при утопленной до конца ручке привода в салоне авто. Если вытянуть ручку до опора, то заслонка перекроет полностью сместительную камеру. Если это условие не выполняется, то придется делать юстировку привода.

Чтобы настроить пусковое устройство – надо вращать регулировочный винт шлицевой отверткой до того момента, когда частота вращения коленвала установится в пределах 3000 об/мин. Если менять диафрагму пневмопривода заслонки 2-й камера, то надо делать корректировку длины штока.

Чтобы сделать юстировку системы ХХ, надо использовать винты качества и количества, которые стоят в правой части карбюратора отсека.

Корректировки надо делать с выключенным мотором в таком порядке:

до упора закрутить винт качества, после этого выкрутить его ровно на 5 оборотов;
так же закрутить винт количества до упора, а после выкрутить его на 3 оборота;
включить двигатель;
винтом количества выставить 800 об/мин;
закрутить винт качества до тех пора, пока не появится неустойчивая работа мотора;
открутить винт качества обратно, чтобы обороты стабилизировались.

Также будет интересно: Идеи современного тюнинга ВАЗ 2108 простым языком

Распространенные неполадки с карбюратором Озон

Если карбюратор не чистить периодически и вообще не соблюдать эксплуатационные качества, то это приведет к ухудшению его работы, что скажется на расходе топлива и динамике автомобиля не в лучшую сторону.

Но любые неполадки карбюратора можно устранить даже своими руками, в основном бывают такие неполадки:

диафрагмы пускового устройства вышла из строя;
игольчатый клапан заедает;
привода выходят из строя;
диафрагмы ускорительного насоса приходит в непригодность.

На этом все возможные неисправности заканчиваются, в целом, карбюратор довольно неприхотлив и если его правильно обслуживать, то особых проблем своему владельцу он не принесет.

А далее видео с полным руководством о том, как правильно регулировать карбюратор ОЗОН:

Также на эту тему Вы можете почитать:

avto-cool.com

Регулировка пусковой системы

Процедура выполняется по частоте вращения коленвала на карбюраторе, который не снимается с транспортного средства, либо по зазорам у заслоночных кромок на механизме, который предварительно демонтируется с автомобиля.

Как настроить карбюратор по оборотам:

убирают воздушный фильтр, а элемент, управляющий заслонкой (на сленге автомобилистов он называется «подсосом»), вытягивается до упора;
мотор прогревается, отверткой на 1/3 поворота открывается заслонка;
тяга заслонки (дроссельной) подгибается примерно до 3400 об/мин;
затем она опускается, устанавливается частота на 300–400 оборотов меньшая от выставленной.

По зазорам регулировка карбюратора выполняется сгибанием и распрямлением тяги, которая связывает два рычага. Первый находится на заслонке, другой – на управлении ПУ. Тягу следует сгибать, чтобы добиться уменьшения зазора, и распрямлять для его увеличения. Величина зазора в 5–5,5 мм нижней части воздушной и в 0,7–0,9 мм верхней части дроссельной заслонки говорит о том, что настройка сделана правильно.

Карбюратор ОЗОН: устройство, ремонт, настройка :: SYL.ru

Автомобильная промышленность процветает – изобретаются новые виды вроде электромобилей и гибридов, налаживается производство моделей и т. д. Но это не отменяет того факта, что на дорогах, а значит, и в руках у автомобилистов, образно говоря, остаются уже устаревшие технологии. Они могут быть совсем неплохими, но вот проблем с ними не оберешься в любом случае. Хотя бы из-за почтенного для сложного механизма возраста.

Карбюратор ОЗОН

Речь в этой статье пойдет именно об этом устройстве. Наряду с другими штатными карбюраторами вроде «Солекса» или «Вебера», ОЗОН часто устанавливали на отечественные машины. Принцип работы у всех трех одинаков, и многое зависит от его вида, а не от названия завода.

Последний же может быть одним из трех – поплавковым, барботажным или игольчатым. Второй используется чрезвычайно редко, и в большинстве стран просто снят с производства, а вот последний до сих пор кое-где работает, но уже не в таких количествах. Рассматриваемый же объект относится к первому виду, который еще достаточно популярен.

Конструкция карбюратора

Рассмотрим карбюратор ОЗОН. 2107 — именно на такой модели ВАЗа его можно встретить чаще всего. Но нужно знать и о некоторых модификациях, которые также запущены в производство.

В первую очередь это ДААЗ 2107-1107010, используемый чаще всего. То есть это тот самый стандартный карбюратор ОЗОН, с которым и придется работать. В последние годы выпуска этих моделей стали использовать такую модификацию, как ДААЗ 2107-1107010-20. Есть и не настолько ходовая модель, но упомянуть о ней стоит. Это ДААЗ 2107-1107010-10 – все, в принципе, то же самое, но распределитель зажигания тут устроен без использования вакуум-корректора.

Схема узлов достаточно простая – для холостого хода есть автономная система и отдельный запорный клапан. Есть поплавковая камера, обязательная для карбюратора ОЗОН этого типа. Дроссельная заслонка и дозирующая система, а также переходные системы для камер и отсек отвода газов имеются. Собственно, это все, что вам нужно знать о конструкции. Если возникают более специфические проблемы, нужно идти к специалистам.

В целом же карбюратор ОЗОН — устройство достаточно простое, чтобы довести его до ума своими руками.

Тонкости регулировки

Здесь нужно придерживаться определенной схемы, чтобы ничего не пропустить и избежать лишних хлопот. Все вполне легко сделать самостоятельно:

Сперва нужно помыть и вычистить карбюратор ОЗОН снаружи.
Визуально осмотреть уже чистый агрегат на предмет неисправностей в конструкции.
Вычистить сетчатый фильтр.
Промыть поплавковую камеру.
Вычистить воздушные жиклеры.
Отрегулировать системы пускового механизма, а также холостого хода.

Как вы можете увидеть, никаких проблем тут нет, разве что с последним пунктом могут возникнуть вопросы. Потому разобраться с ним надо отдельно.

Настройка систем

Пусковую нужно начинать со снятия воздушного фильтра. Далее просто запускаете двигатель и тянете на себя подсос. Руками открывайте воздушную заслонку на треть и поднимайте число оборотов в минуту до показателя в 3200-3600. После чего вам надо всего лишь опустить заслонку и уменьшить количество оборотов где-то на триста.

Холостой ход регулируется тоже довольно просто. Машину нужно сначала прогреть до рабочих показателей и настроить до максимального количества оборотов в минуту. Делается это при помощи винта качества, а винт количества не участвует в работе. Но последний нужно подкрутить уже на следующем этапе – поднимите количество на сотню выше нормы. Двигатель заводится, а вы винтом качества возвращаете обороты к нормальным показателям.

Вот, собственно, и вся настройка карбюратора ОЗОН. Проблем возникнуть просто не должно.

Как определить возможные неисправности?

Устройство механизма не самое простое, а потому проблем может быть несколько. Проявляются они, естественно, внешне. Отследить же можно по таким показателям:

Провал, когда педаль газа срабатывает с серьезным опозданием.
Рывок в случаях очень короткого провала.
Подергивание. Это варианты с несколькими рывками подряд.
Раскачивание, когда провал не один, а несколько.
Вялый разгон, если скорость последнего серьезно отстает от обычной.

Могут возникнуть и другие симптомы. Карбюратор ОЗОН — устройство несколько капризное. Потому может случится так, что вы попросту не сумеете запустить двигатель. Или начнутся проблемы с горячим или холодным пуском. Если же на холостом ходу возникают какие-то затруднения, это тоже может быть признаком поломки. Показатели расхода топлива нужно обязательно отслеживать: выше нормы — нехороший признак, равно как и отличие количества оборотов в минуту в ту или другую сторону.

Не запускается двигатель. Что делать?

Причин проблемы может быть несколько. В первую очередь причина может быть в топливе или его отсутствии. Если уровень низковат, это может провоцировать проблемы. Также при отличиях в составе бензина от обычной нормы могут случаться некоторые неполадки.

Проверить же наличие жидкости здесь довольно легко – карбюратор ОЗОН-2107 устроен так, что вам достаточно всего лишь снять крышку с воздушного фильтра и несколько раз провернуть рычаг привода дроссельных заслонок. Таким образом, срабатывает ускорительный насос, а топливо попадает в смесительную камеру. Если же ничего не происходит, значит, по какой-то причине бензин просто не доходит.

Провалы, рывки и раскачивания

Если ваша машина ведет себя таким образом при высоких нагрузках, то проблема часто связана с перебоями топливоподачи. Все, что вам надо сделать, это проверить систему на герметичность, а также все фильтры, установленные в ней.

Кроме того, подобное может быть вызвано и повышенным сопротивлением, которое возникает, когда топливо проходит через фильтр. Кроме очевидного засора к этому приводит и некачественный состав с посторонними примесями.

Вместо заключения

Здесь разобрано только несколько основных поломок. В целом же ремонт карбюратора ОЗОН не представляет особых трудностей. Все можно решить самостоятельно, даже при отсутствии большого опыта в работе с ДВС.

Если вы пользуетесь автомобилем с таким карбюратором, то просто надо проводить регулярные техосмотры с проверкой герметичности, фильтров, работы всех систем. К тому же не помешает время от времени регулировать систему – о механизме работы было сказано в одному из пунктов выше. Особых проблем быть не должно, но при возникновении серьезных трудностей не жалейте средств, обратитесь к мастеру. Иначе все может вырасти в действительно серьезную проблему, решить которую будет или очень сложно, или слишком дорого. Но чаще всего все вместе. Успехов в ремонте!
