Как заменить датчик температуры на Lada 2123 (фото и видео)

Снятие датчика положения коленчатого вала

Датчик выдает контроллеру информацию о частоте вращения и угловом положении коленчатого вала.
Датчик — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, объединенного со шкивом привода генератора.

Зубья расположены на диске с интервалом 6˚.

Для синхронизации с ВМТ поршней 1 и 4 цилиндров два зуба из 60 срезаны, образуя впадину.

При прохождении впадины мимо датчика в нем генерируется так называемый опорный импульс синхронизации.

Установочный зазор между сердечником и вершинами зубьев должен находиться в пределах 1±0,4 мм.

При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока.

По количеству и частоте этих импульсов контроллер рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания.

Снятие и проверка датчика

1. Выключив зажигание, отсоединяем разъем датчика.

2. Крестообразной отверткой отворачиваем винт крепления датчика.

3. Вынимаем датчик из кронштейна крышки привода распределительного вала

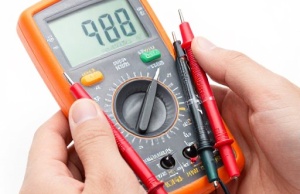

4. Сопротивление исправного датчика должно быть в пределах 550–750 Ом

Устанавливаем датчик в обратной последовательности.

Снятие датчика температуры охлаждающей жидкости

Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при повышении температуры.

Контроллер подает на датчик через резистор (около 2 кОм) стабилизированное напряжение +5 В и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости, значения которой используют в большинстве функций управления двигателем.

При возникновении неисправностей цепей ДТОЖ загорается сигнализатор неисправности системы управления двигателем, контроллер включает вентилятор системы охлаждения на постоянный режим работы и рассчитывает значение температуры по обходному алгоритму.

Работу проводим на холодном двигателе.

Частично сливаем охлаждающую жидкость.

1. Выключив зажигание, отсоединяем разъем датчика.

2. Ключом «на 19» отворачиваем датчик.

3. Вынимаем датчик вместе с уплотнительным кольцом

4. Для проверки опускаем датчик в сосуд с охлаждающей жидкостью и подогреваем сосуд.

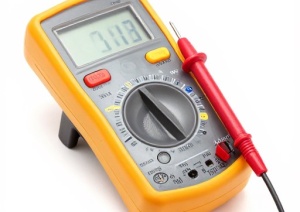

Температуру контролируем термометром. Измеряем сопротивление датчика при разных температурах

Устанавливаем датчик в обратной последовательности. Момент затяжки датчика 9–15 Нм. Доливаем до нормы охлаждающую жидкость.

Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником.

От работы температурного датчика зависят следующие функции:

  1. Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
  2. Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
  3. Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
  4. Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

  • на верхнем патрубке, ведущем от блока цилиндров к радиатору;
  • в корпусе термостата;
  • в головке цилиндров;
  • непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

  • измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
  • прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
  • датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

А еще интересно: Предохранители и реле Lada 2121

Снятие датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.

На один конец его обмотки подается от контроллера стабилизированное напряжение +5 В, а другой соединен с «массой» контроллера.

С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Периодически измеряя выходное напряжение сигнала ДПДЗ, контроллер определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.

При выходе из строя ДПДЗ или его цепей контроллер включает сигнализатор неисправности и рассчитывает предполагаемое значение положения дроссельной заслонки по частоте вращения коленчатого вала и массовому расходу воздуха.

Снятие и установка датчика

1. Выключив зажигание, отсоединяем электрический разъем датчика

2. Крестообразной отверткой отворачиваем два винта крепления датчика к дроссельному узлу

3. Снимаем датчик.

Устанавливаем датчик на дроссельный узел в обратной последовательности.

При этом дроссельная заслонка должна находиться в закрытом положении

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

  1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
  2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
  3. Отсоедините от термоэлемента колодку с проводами.
  4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

  • мультиметр или другой прибор, способный мерить сопротивление цепи;
  • небольшая емкость для воды (можно обычный стакан);
  • термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

А еще интересно: Реле стартера нива шевроле где находится

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Снятие датчика массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ) термоанемометрического типа расположен между воздушным фильтром и шлангом подвода воздуха к дроссельному узлу.

В зависимости от расхода воздуха напряжение выходного сигнала датчика изменяется от 1,0 до 5,0 В.

При выходе из строя датчика, контроллер рассчитывает значение массового расхода воздуха по частоте вращения коленчатого вала и расположению дроссельной заслонки.

ДМРВ имеет встроенный датчик температуры воздуха (ДТВ), чувствительным элементом которого является термистор, установленный в потоке воздуха.

Выходной сигнал датчика изменяется в диапазоне от 0 до 5,0 В, в зависимости от температуры воздуха проходящего через датчик.

При возникновении неисправности цепи ДТВ контроллер включает сигнализатор неисправности и заменяет показание датчика фиксированным значением температуры воздуха (33˚С).

1. Выключив зажигание, отсоединяем электрический разъем датчика.

2. Крестообразной отверткой ослабляем хомут крепления подводящего шланга

3. …и снимаем его с патрубка датчика массового расхода воздуха.

4. Ключом «на 10» отворачиваем два болта крепления датчика к корпусу воздушного фильтра

5. Снимаем датчик массового расхода воздуха

6. …и уплотнитель датчика

Устанавливаем датчик в обратной последовательности. Момент затяжки болтов 8–11 Нм.

Стоимость датчиков

Датчики температуры Шевроле Нива хоть и не относятся к расходникам, требующим периодической замены, все же обладают весьма низкой ценой. Связано это с простотой конструкции и отсутствием при изготовлении использования дорогостоящих материалов или технологий. Более подробно расценки на измерители приведены в таблице ниже.

Таблица — Стоимость датчиков температуры Шевроле Нива

А еще интересно: Датчик распредвала Шевроле Нива

ДатчикСтоимость
ДУТОЖ250-350
ДТОЖ230-300
Датчик температуры наружного воздуха170-340

Снятие датчика детонации

Датчик детонации (ДД) закреплен на передней верхней части блока цилиндров.

Пьезокерамический чувствительный элемент датчика генерирует сигнал напряжения переменного тока, амплитуда и частота которого соответствует параметрам вибраций двигателя.

При возникновении детонации амплитуда вибраций определенной частоты возрастает.

При этом для гашения детонации контроллер корректирует угол опережения зажигания.

Снимаем генератор.

1. Выключив зажигание, отсоединяем разъем датчика.

2. Накидным ключом «на 13» отворачиваем болт крепления датчика к блоку цилиндров

3. …и снимаем датчик. На фото 1–3 приемная труба и корпус воздушного фильтра для наглядности сняты

4. Перед установкой датчика очищаем поверхность его прилегания на блоке цилиндров

Устанавливаем датчик в обратной последовательности. Момент затяжки болта крепления датчика 20–25 Нм.

Снятие датчика кислорода

Работу проводим на смотровой канаве или подъемнике.

1. Отсоединяем разъем датчика кислорода.

2. Ключом «на 22» отворачиваем датчик

3. …и вынимаем его

4. При установке датчика не допускаем попадания смазки или грязи на наконечник датчика с прорезями и на разъем жгута проводов.

Заворачиваем датчик моментом 30–45 Нм.
