Симптомы неисправного регулятора давления топлива

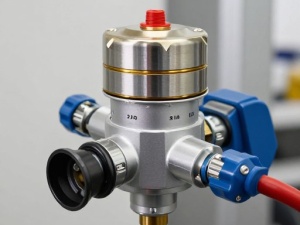

Как устроен РДТ и где он находится

Различают два варианта РДТ – механического и электрического типа. Первые устроены как клапаны сброса (вакуумного типа), пропускающие назад лишнее топливо при высоком давлении. Второй вариант – это датчик давления, передающий блоку управления информацию.

Сегодня в авто регулятор давления расположен в одной из двух локаций:

• Топливная рампа. Узел подключают к впускной и выпускной магистрали. По первой подается бензин/дизель из бака, по второй сливается лишнее топливо – таким путем получают в топливной рампе низкое давление.
• В баке на насосном модуле. Топливо, имея установленную компрессию, попадает в мотор, без применения дополнительного шланга. Бензин/дизтопливо, при таком расположении, сбрасываемое в бак, не нагревается.

Регулятор состоит из:

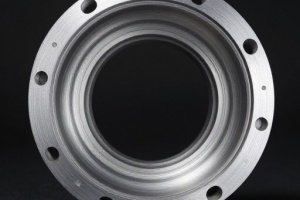

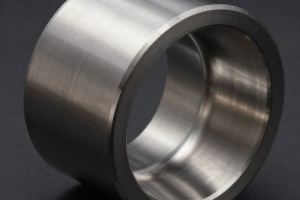

1. Корпуса. Он сделан из металла. Прочен и герметичен. Это предотвращает утечку горючего и падение давления.
2. Мембраны. При высоком давлении приоткрывает магистраль для слива топлива.
3. Обратного клапана. Стоит на входе устройства.
4. Пружины. Она давит на диафрагму клапана.
5. Штуцеры. Крепят магистрали впуска-выпуска топлива.
6. Уплотнительные элементы. Отвечают за герметичность.

На заметку! Механический регулятор работает за счет разницы давлений. В ряде систем вместо РДТ используют электромагнитный клапан, управляемый ЭБУ мотора.

Механический РДТ – это, клапан, на который с разных сторон оказывает давление топливо и пружина. Если обороты низкие, клапан, открывшись, позволяет топливу слиться в бак. Затем включается насос, перекачивающий горючее через фильтр.

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Это интересно: Что такое Uber и как правильно им пользоваться? 3 простых действия для заказа такси

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Функции

РДТ – элемент топливной системы (далее ТС), отвечающий за уровень давления горючего, определяемое режимом работы автомобильного двигателя. РДТ используют в моторах инжекторного типа, для которых важна точность параметров при впрыске топлива.

Цель узла – поддерживать давление горючего путем регулирования подачи топлива в цилиндры, благодаря которому обеспечивается оптимальная работа форсунок.

При неисправном РДТ возрастает время разгона и даже снижается мощность мотора. Если объем воздуха из коллектора, остается стабильным, а количество топлива растет, то топливо-воздушная смесь либо не воспламеняется, либо сгорает не на 100%.

Видео о РДТ

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Читайте в этой статье

Причины неисправностей

Существует не так уж много причин, по которым регулятор подачи топлива выходит из строя. Элемент нельзя назвать сверхнадежным, работает он, как говорится на износ, и очень зависим от качества топлива.

Причины поломок:

1. Брак. Нечастая причина, но иногда попадаются бракованные изделия от отечественных автопроизводителей. Рекомендуется проверка запчасти перед покупкой.
2. Износ. Обычно наблюдается после 100-200 тыс. км пробега. В регуляторе мембрана становится менее эластичной, клапан регулировки давления подклинивает, слабее пружина.
3. Плохое топливо. Топливо для бензинового и дизельного автомобильного двигателя часто содержит слишком много влаги, мусор, посторонние токсины. Вода в топливе – причина ржавления металлических частей регулятора. Увеличиваясь со временем, они препятствуют его нормальному функционированию, приводят к ослабеванию пружины.
4. Забился топливный фильтр. Мусорные фракции в топливе засоряют систему, в том числе и РДТ, засоряется. Это приводит к износу пружины и подклиниванию клапана.

На заметку! РДТ обычно не ремонтируют, а заменяют новым. Но, если причина поломки – засорение, его можно прочистить.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Варианты поломок

Регулятор – несложное с технической точки зрения устройство, поэтому поломок, которые могут с ним случиться немного. Почти во всех случаях рекомендуется заменить РДТ.

Что может сломаться:

1. Пружина. Это главная поломка в РДТ. Из-за ослабления пружины развивается «голодание» мотора, не хватает топлива на повышенных оборотах, при нажатии сцепления и во время переходных режимов.
2. Загрязнение. При засорении теряется способность пропускать горючее. Двигатель останавливается на любых режимах работы. Если РДТ сильно загрязнен, давление в ТС резко подскакивает, и через уплотнительные материал вытекает топливо. Проблему решают путем закачки большого количества топлива бензонасосом.
3. Заклинило. РДТ в рампе может периодически заклинивать. Автомобиль подергивается.

Симптомы поломок

Зная признаки неисправности регулятора ДТ, можно сразу определить уровень проблемы – полностью узел, механический или электронный, вышел из строя или частично. Но все нижеперечисленные «симптомы» не дифференцируют поломку регулятора от других неисправностей – они могут указывать также на поломку топливного насоса или на засор фильтра.

Признаки поломки РДТ одинаковы для бензиновых и дизельных моторов одинаковы:

1. Двигатель не запускается. Стартер долго крутится при нажатой педали сцепления.
2. Мотор заглох на холостом ходу. Чтобы поддерживать его работу приходится все время давить на педаль газа. Второй вариант – нестабильность оборотов, ведущие к остановке двигателя.
3. Теряется мощность. Автомобиль не может заехать на гору, не справляется с грузом. Попросту говоря «не тянет».
4. Топливо расходуется больше нормы. Потери зависят от нюансов неисправности.
5. Из шлангов подтекает топливо. Причем замена шлангов или хомутов, а также прочих близко расположенных элементов, не помогает.

Если появился хоть один симптом, нужна диагностика.

В новых авто регулятором служит датчик давления топлива в рампе. Если он выйдет из строя, в памяти ЭБУ возникает ошибка, и загорается светодиод, сигнализирующий о поломке мотора.

На заметку! Ошибки, касающиеся РДТ идут под №№ p2293 и p0089 – «механическая неисправность» и «регулятор неисправен» соответственно.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

• неустойчивую работу на ХХ, агрегат глохнет на холостых;
• потерю мощности, заметное повышение расхода топлива;
• замедленные реакции на нажатие педали газа;
• рывки и провалы во время разгона, в момент перегазовки;
• автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Диагностика

Есть ряд методов диагностики состояния. Все они несложные, с ними может справиться даже начинающий автолюбитель.

Методы проверки:

1. Визуально. Это вариант для карбюраторных моторов. Пережмите клапан или отсоедините его. От того, насколько интенсивен поток топлива, можно судить о неисправности. Способ прост, но неточен.

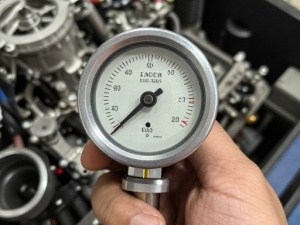

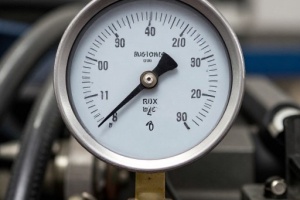

2. Манометром. Установите прибор между штуцером и шлангом, временно отсоединив вакуумный шланг. На манометре показатель должен подняться до 0,7 Бар.
3. Пережатием шланга. Проверьте РДТ пережатием обратной магистрали. Манометр должен сразу прореагировать. Если двигатель не набирает обороты, регулятор неисправен. Запустите мотор, пережав обратную магистраль. Следите за оборотами и прислушайтесь к его работе. Если его работа равномерная, неисправен клапан регулировки – его надо заменить.

Порядок проверки работоспособности РДТ зависит от его вида – механические и электрические узлы проверяют по-разному.

Как проверить механический регулятор:

• найдите под капотом шланг возвратной подачи топлива;
• запустите мотор – пусть поработает минуту, чтобы немного нагрелся;
• плоскогубцами – очень аккуратно, пережмите шланг обратного хода;
• если после пережатия двигатель стал хорошо работать, значит, проблема в поломке РДТ.

Шланги пережимать на долгое время запрещается – это создает дополнительную нагрузку на насос, что приводит в будущем к его поломке.

В инжекторных моторах топливные шланги сделаны из металла, а не из резины – для повышения надежности. Электрические датчики в таких системах сделаны на базе тензорезисторов. Для определения неисправности РДТ на инжекторе, проверяют напряжение на выходе датчика.

В дизелях РДТ проверяют, измеряя сопротивление катушки индуктивности датчика. Обычно нормальное значение составляет около 8 Ом. Если сопротивление заметно превышает, или наоборот гораздо ниже заявленного, регулятор поломался. Подробную диагностику проводят только в сервисе – на специальных стендах, где проверяют датчики и всю систему топливного обеспечения.

Процесс ремонта

Замена регулятора давления топлива производится по следующей схеме:

1. Сбрасывается давление в системе питания ДВС.
2. С регулятора давления топлива аккуратно снимается вакуумный шланг и отворачивается гайка, которой закреплена трубка для слива горючего.
3. Выворачиваются болты, предназначенные для крепления узла.
4. Снимается регулятор с трубки подачи топлива. При этом нужно следить, чтобы уплотнительное кольцо осталось на нём.
5. Установить новую деталь, проделав вышеперечисленную последовательность действий, только в обратной последовательности.

Своевременная диагностика проблем с регулятором давления топлива и правильная его замена позволят предотвратить более серьёзные поломки двигателя, связанные с неправильной подачей горючего.
