Как своими руками сделать газогенератор для авто

Устройство и принцип работы газогенератора на дровах

Получить горючий газ можно методом сжигания дров в газогенераторе

В обычных условиях, при свободном доступе кислорода, процесс сжигания дров сопровождается выделением некоторого количества тепла. Но когда кислорода недостаточно для активного горения, дрова тлеют с образованием древесного газа, который включает горючие газы CO (оксид углерода), H2 (водород), CH4 (метан) и непредельные углеводороды без смол. Также на выходе образуются негорючие вещества: CO2, O2, N2, H2O, которые являются балластом, в конечном счете газовую смесь от них нужно очистить.

Газогенератор устроен следующим образом:

• Корпус выполнен из стали чаще всего цилиндрической формы. Имеется камера заполнения, в которую загружается топливо. Камера установлена внутри корпуса и закреплена болтами. Люк загрузочной камеры снабжен уплотнителем.
• Камера сгорания устанавливается в нижней части, изнутри она бывает керамической. В ней топливо сгорает. Крекинг смол происходит в нижней ее части – там расположена горловина из хромистой стали с асбестовым шнуром, который играет роль уплотнительной прокладки между ней и корпусом.
• Воздух подается в камеру сгорания через отверстия, соединённые с воздухораспределительная коробкой, так называемые фурмы. На выходе из камеры устанавливается обратный клапан во избежание выхода горючего газа. Установленный на входе вентилятор позволяет увеличивать мощность двигателя или сжигать в дровяном газогенераторе топливо влажностью более 50%.
• Колосниковая решетка размещена в нижней части газогенератора и предназначена для удержания раскаленных углей. В ней предусмотрены отверстия, через которые зола проваливается в зольник. Средняя её часть подвижна, чтобы её можно было очищать.
• Есть несколько загрузочных люков: верхний с амортизатором, который приподнимает крышку при избыточном давлении, и два боковых: один выше – для добавления топлива в зону восстановления, а другой ниже – для удаления золы.
• За корпусом располагают фильтр циклонного вихревого типа. Здесь осуществляется грубая очистка газа. Затем газовая смесь охлаждается в охладителе, поступает в фильтр тонкой очистки. После фильтра она направляется в смеситель, где насыщается воздухом. Потом газовоздушная смесь поступает к месту использования.

Трубопровод, по которому газ транспортируется к месту непосредственного использования, чаще всего подсоединяют к патрубку, установленному в зоне восстановления. Пока газ горячий на выходе из газогенератора, он может использоваться для подогрева воды, подсушивания дров в камере загрузки. Например, в последнем случае трубу пропускают между корпусом газогенератора и бункером заполнения.

Устройство самодельного газогенератора

Горючий газ в газогенераторе получается следующим образом:

1. В верхней части камеры загрузки температура находится на уровне 150–200°C. Благодаря тому, что организован кольцевой трубопровод, по которому проходит горячий газ, только что вышедший из газогенератора, дрова здесь подсушиваются.
2. Средняя часть бункера – зона сухой перегонки. На этом уровне топливо обугливается при температуре 300–500°C без доступа воздуха. Из топлива выделяется смола и кислоты.
3. В зоне горения, которая расположена ниже камеры сгорания, температура поддерживается на уровне 1100–1300°C. Обугленное топливо, а также выделившиеся из него смолы и кислоты благодаря подаче воздуха сгорают с образованием газов CO и CO2.
4. Зона восстановления расположена выше зоны горения: между ней и колосниковой решеткой. Газ CO2, который образовался в зоне горения, поднимается вверх, преодолевает раскаленный уголь и взаимодействует с углеродом угля, таким образом восстанавливаясь до образования окиси углерода. Кроме CO, также образуется CO2 и H2.

На выходе из зоны восстановления смесь газов охлаждается, затем очищается от уксусной и муравьиной кислоты, частиц золы и смешивается с воздухом.

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает

:

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

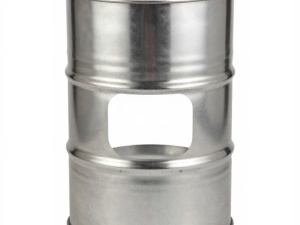

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку. Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

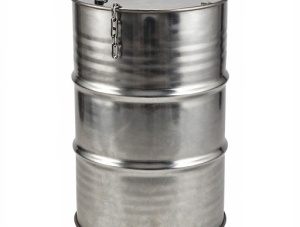

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Обратите внимание! Собираясь разрезать пустой газовый баллон, сначала наполните его доверху водой – это исключит риск взрыва паров газа при попадании искры.

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

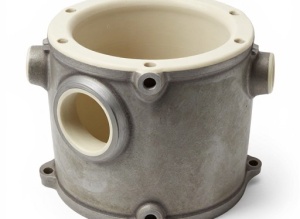

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

Типы газогенераторов

Газогенератор обратного процесса

Различают газогенераторы прямого, обратного и горизонтального процесса. В газогенераторах с прямым типом газогенерации воздух подается снизу через колосниковую решетку, а газ забирается сверху. Такой газогенератор оптимально подходит для сжигания угля полукокса и антрацита. Мощность генератора повышается за счет обогащения газа водородом из воды.

Газогенератор обратного процесса отличается тем, что воздух подается в зону горения, в среднюю часть, а забирается газ из зольника, ниже зоны горения. В таком газогенераторе обычно газ используется для подогрева дров. Прибор оптимально подходит для сжигания топлива, содержащего смолы: древесных отходов, дров, древесного угля.

В газогенераторах горизонтального процесса воздух подается сбоку, внизу, причём на выходе воздухозаборной камеры устанавливается вентилятор для нагнетания воздуха. Активная зона занимает небольшое место – между отверстием фурмы и газоотводной решеткой. Такой генератор быстро разогревается и реагирует на изменение режимов работы.

Пиролизный котел имеет усовершенствованную конструкцию по сравнению с простым газогенератором. У него две камеры сгорания: в первой из них сгорает топливо и образуется горючий газ, а в другой газ сгорает и тепло передается теплоносителю. Чтобы превратить газогенератор в пиролизный котёл, нужно добавить еще одну камеру сгорания и теплообменник.

Пиролизные генераторы полностью сжигают дрова, поэтому более экономны и экологичны

Схема действия пиролизного газогенератора такова:

1. Воздух подается в камеру сгорания через регулируемое окно камеры первичного забора воздуха до тех пор, пока дрова не разгорятся.
2. Подача кислорода уменьшается. Котел переходит в режим газогенерации, дрова начинают медленно тлеть. Этого добиваются с помощью автоматического регулятора, который уменьшает доступ воздуха в топку.
3. В результате начинает выделяться пиролизный газ. Он поступает в камеру дожигания.
4. Когда котел переходит в режим газогенерации, подается вторичный воздух, необходимый для дожига. Пока воздух достигает нужной камеры, он нагревается до температуры, при которой вступает в реакцию с пиролизным газом.
5. В верхней камере расположены распределители воздуха с отверстиями. Через них поступает вторичный воздух, воспламеняющий топливные газы. Благодаря этому пиролизные газы превращаются в тепловую энергию.

Выбросы опасных оксидов в атмосферу минимальны, температура газов из дров, выходящих из пиролизного газогенератора, не превышает 130-160°C. Теплоноситель проходит путь от нижней до верхней части котла, забирая тепловую энергию от всех поверхностей.

Собираем дополнительное оборудование для газгена

На стадии сборки газогенераторной колонны мы уже установили трубу подачи воздуха в камеру сгорания. Через другое отверстие на противоположной стороне бочки газовая смесь будет выходить сразу на фильтр грубой очистки. Для этого приспосабливаем наш огнетушитель. Привариваем в верхней части отводную трубу, а в нижней части трубу подачи привариваем так, чтобы смесь получала завихрение и по спирали поднималась к выходу. Это и есть наш фильтр грубой очистки циклонного типа.

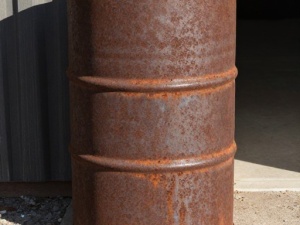

Фильтр грубой очистки

После выхода из циклона газовая смесь должна пройти через радиатор и существенно охладиться. Помните, в нижней точке радиатора необходимо установить дренажную пробку. Лучше сразу подумать об этом, чтобы потом не нарушать собранную конструкцию или не почёсывать колени от неудобной позы.

Ещё по теме: Судьба автомобилей на дровах

Для фильтра тонко очистки подходят любые ёмкости, заполненные шлаком, минватой, соломой и т. д. Главное, чтобы они не были громоздкими и имели эстетический вид. Не забываем и про дренажную пробку или кран слива конденсата. Теперь ваш газогенератор совмещён с системами очистки и охлаждения. Можно устанавливать его на подготовленное место.

Газогенератор на Форде

Подключение и запуск газогенератора на дровах

При установке газогенератора на авто завести машину будет сложнее – это лучше делать на бензине

Необходимо учитывать особенности использования газогенератора на дровах при подключении его к автомобилю. Эксперты не советуют полностью отказываться от бензина, потому что завести двигатель на дровах проблематично. Рекомендуется запускать мотор путем подачи бензина, а уже затем переходить на газ. Переключение на разные виды топлива можно организовать с помощью смесителя, изготовленного по схеме Мезина И.С.

Есть и другие ограничения:

• Размер дров не более 6 см.
• В качестве топлива используется только высушенная древесина, потому что на процесс испарения воды затрачивается дополнительное тепло, пиролизных газов в этом случае образуется меньше.
• Газогенераторный двигатель, работающий на дровах, на 50% теряет в мощности по сравнению с бензиновым.
• Розжиг осуществляется при включенном вентиляторе за 20 минут до отъезда.

Работая на самодельном горючем, двигатель быстрее изнашивается.

Конструктивные особенности оборудования

Что же входит в комплектацию автомобильного газогенератора? В первую очередь – это устройство в котором происходит процесс преобразования древесины или другого топлива в горючий газ. Но поскольку полученная смесь нуждается в очистке, то ни один генератор для автомобиля не обходится без очистителей.

Причем они представлены в виде трех горизонтальных конструкций и одной вертикальной. В первых происходит предварительная очистка от механических примесей с одновременным охлаждением. Вертикальный очиститель предназначен для более тонкой очистки.

Схема агрегата на дровах

Кроме этого в состав автомобильного газогенератора на дровах входят:

• Отстойник конденсата;
• Смеситель;
• Вентилятор;
• Трубопроводы.

Что касается устройства газогенератора для автомобиля и его основного блока, то он заключен в корпусе и состоит из бункера и отдела для топлива. Крепится этот узел к раме автомобиля.

Вверху располагается фланец, соединяющий все детали в одно целое. Загрузочный люк оборудован крышкой, которая прижимается запорной рукояткой. Отбор газа осуществляется из патрубка. Загрузка топлива осуществляется через специальный люк. Выходя из агрегата, газ проходит очистку последовательно в каждом цилиндре и оттуда поступает в двигатель.

Преимущества и недостатки газгена

Газогенераторы можно использовать в схеме автономной газификации дома

Одним из преимуществ газогенераторной установки являются широкие возможности использования горючего газа:

• для приготовления пищи;
• для отопления дома;
• в качестве топлива для двигателей внутреннего сгорания.

В первом случае трубы от газового генератора подводят к кухонной плите. Во втором – полученный газ сжигается в пиролизном котле и используется для отопления жилых домов, теплиц, а также производственных помещений, цехов и предприятий. Двигатели внутреннего сгорания, работающие на газе, служат приводом электрогенераторов, насосных станций и даже автомобилей.

Помимо этого, выделяются и другие положительные моменты:

• Некоторые модели газогенераторов на дровах автономны. Их можно установить там, где невозможно провести электричество или где затруднен подвоз газа в баллонах.
• По сравнению с твердотопливным котлом, КПД которого составляет около 60%, газогенераторный котел работает с КПД 80–95%.
• В обычном котле дрова сгорают за 3–5 часов. В газогенераторе одна закладка прогорает примерно за 8–12 часов, причём скорость горения зависит от вида топлива и устройства котла. Если котел с верхним горением, дрова горят до 25 часов, а уголь 5–8 дней.
• Древесное топливо сгорает полностью, поэтому не приходится часто чистить газоход и зольник.
• Мощность газогенератора регулируется от 30 до 100%.
• Газогенератор практически не выбрасывает в атмосферу вредных веществ.
• Установки экономичны по сравнению с обычными газовыми или жидкотопливными котлами.
• Некоторые газогенераторы справляются с неполностью высушенной древесиной и даже свежесрубленной.
• Необязательно рубить поленья, в газген можно заложить дрова длиной до 1 метра.
• В газогенератор на опилках и дровах можно загружать полимерные материалы: резину, полиэтилен, пластмассу.
• Газогенератор более безопасен, если сравнивать с твердотопливным котлом.

Газогенератор по стоимости превышает цену твердотопливного котла

Недостатки:

• Газовый генератор стоит примерно в 2 раза дороже обычного твердотопливного котла.
• Не все модели могут работать без электричества, в некоторых устройствах используется вентилятор для нагнетания воздуха, требующий подключения к электросети.
• Следствием использования на неполной мощности является нестабильное горение, которое приводит к образованию дегтя.
• Низкая температура обратки отопления (ниже 60°С) становится причиной образования конденсата.
• Некоторые модели работают только на хорошо просушенной древесине.

Учитывая стоимость расходных материалов, даже самостоятельно изготовленный газогенератор на дровах обойдется довольно дорого.

Изготовление газогенератора своими руками

Можно составить схему газогенератора самостоятельно, изучив принцип его работы, либо использовать в качестве основы чертеж готового котла и собрать его аналог. Умельцы самостоятельно собирают даже газогенераторы, предназначенные для выработки электроэнергии на дровах.

Для изготовления газогенератора на дровах для мотоцикла своими руками потребуются:

• 100-литровая металлическая бочка;
• толстостенная труба диаметром 160 мм;
• фильтры для тонкой и грубой очистки;
• чайник из нержавейки;
• диск от косилки;
• шестигранник;
• низкотемпературная батарея;
• труба со сгоном;
• огнетушитель;
• металлический бидон;
• ресивер.

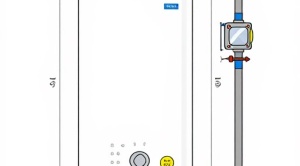

Схема газогенераторной установки для изготовления своими руками

В трубе просверливаются отверстия для установки фурм. В диске от роторной косилки изготавливается отверстие под диаметр трубы. Диск и труба свариваются между собой. Сверху приваривают бидон, а также патрубки для подачи воздуха и отвода газа.

Огнетушитель нужен для изготовления очистителя центробежного типа. К нему приваривают два патрубка – сверху и сбоку, а сам огнетушитель – к бочке, у которой отсутствует крышка и дно. В бочке, в нижней части, вырезается отверстие для сбора золы и закрывается резьбовой пробкой.

Сварная конструкция из трубы и бидона устанавливается в бочку. Предварительно к диску приваривают опоры и на цепях, снизу, подвешивают зольник, изготовленный из чайника. На бидон устанавливают крышку от бочки с предварительно вырезанным в ней отверстием.

Из низкотемпературной батареи сооружают охладитель и соединяют его с готовой конструкцией с помощью фланцев. Обязательно делают отверстие для слива конденсата.

Фильтр изготавливают из двух металлических ведер из-под краски. Их ставят друг на друга и сваривают. В дне проделывают отверстия. Верхнее наполняют минеральной ватой, а нижнее – керамзитом.

Вентилятор для розжига можно сделать из печки трактора. Его устанавливают в передней зоне мотоциклетной коляски с подрамником и подключают к системе с помощью полимерных труб. В качестве регуляторов поступления газа монтируют два шаровых крана: один – к вентилятору розжига, другой – к смесителю. Смеситель располагают перед карбюратором и подключают к распределителю. Под карбюратором сооружают коллектор из стальных труб.

Бункер для твердого топлива закрепляют внутри корпуса или отводят для этой цели часть корпуса газгена, отделив ее с помощью металлических листов.

К нижней части бочки стоит приварить ножки, которые будут обеспечивать устойчивость конструкции.

Необходимо тщательно герметизировать газген, собранный своими руками, потому что отсутствие неконтролируемого доступа кислорода – главное условие правильной работы устройства.

Как сделать газогенератор на дровах для отопления дома своими руками

Перед тем, как начать делать газогенератор своими руками, необходимо подробнее рассмотреть его конструкцию и разобраться в принципах работы.

Схема расположения элементов и черте агрегата

Агрегат должен состоять из:

• корпуса, в который заключены остальные элементы;
• бункера, называемого также камерой заполнения, в которую загружают топливо;
• камеры сгорания, в которой и происходит процесс горения топлива при очень высоких температурах;
• горловины камеры сгорания, где осуществляется крекинг смол;
• воздухораспределительной коробки с обратным клапаном;
• калибровочных отверстий, называемых фурмами, которые соединяют среднюю часть камеры сгорания с распределительной коробкой;
• колосниковой решетки, предназначенной для поддержки углей;
• загрузочных люков с герметичными крышками (верхний и боковой — для загрузки топлива, нижний — для удаления золы);
• патрубка для отвода газа, к которому привариваются трубы газопровода;
• охладителя, проходя по которому, газ остывает до необходимой температуры;
• фильтров для очистки газа от примесей.

На схеме, представленной ниже, видно, как происходит размещение элементов газогенератора.

На этой схеме наглядно показаны все составные элементы агрегата

Горячий газ, получаемый в генераторе, можно использовать для подсушивания топлива. Для этого часть газопровода необходимо провести по кольцу вокруг камеры сгорания, разместив его между корпусом устройства и камерой загрузки топлива. Это позволяет увеличить КПД устройства. Чертеж аппарата приведен ниже.

С чертежом будет намного проще собрать конструкцию

Поскольку работа самодельного генератора на опилках происходит при высоких температурах, к каждому элементу конструкции предъявляются довольно жесткие требования. Корпус обычно варят из листового металла, приделывая к низу небольшие металлические ножки. Традиционно его делают цилиндрической формы, но нет правила, по которому он не может иметь прямоугольную конфигурацию.

На этой схеме наглядно отражены особенности устройства дровяного газогенератора. Покидая камеру сгорания, газы смешиваются с воздухом, охлаждаются, а затем проходят окончательную очистку

Этапы выполнения работ по сборке агрегата из стали

Для изготовления бункера следует использовать малоуглеродистую сталь. Его устанавливают внутри корпуса и крепят болтами. Крышка бункера нуждается в уплотнителе. Для этого часто используют асбест, но он считается опасным для здоровья, поэтому следует приобрести прокладки из другого жаростойкого материала.

В нижней части бункера устанавливают камеру сгорания из жаропрочной стали, к камере присоединяют горловину. Корпус отделяют от горловины уплотнительным асбестовым шнуром или другим изолятором.

Мастера, которым удалось изготовить самодельный газогенератор, отмечают, что в качестве камеры сгорания удобно использовать газовый баллон, новый или бывший в употреблении. В последнем случае есть опасность возгорания остатков газа при срезании верхней части баллона. Чтобы этого не произошло, газовый баллон следует заполнить водой и после этого приступать к работе.

Воздухораспределительную коробку устанавливают вне корпуса газового генератора. Чтобы созданный своими руками газогенератор на дровах работал должным образом, на выходе из коробки следует установить обратный клапан, не позволяющий газу покидать устройство через это отверстие. Перед коробкой можно поставить вентилятор для нагнетания воздуха. Такая конструкция позволяет использовать для сжигания даже свежесрубленное дерево, влажность которого превышает 50% (норма для твердотопливных котлов — 20%)

Изготовить дровяной газогенератор можно из различных подходящих материалов, например, из металлической бочки или старого газового баллона

Колосниковую решетку чаще всего выполняют из чугуна. Чтобы упростить процедуру очистки, среднюю часть колосника делают подвижной, управляемой специальным рычагом. Важный элемент загрузочного люка — амортизационная рессора, которая позволит приподнимать крышку люка в случае избыточного скопления газа в бункере.

Самодельный газогенератор из баллона или бочки

Бочка работает как камера сгорания

Для изготовления котла подойдет любая бочка, можно даже использовать пустой газовый баллон или сделать самостоятельно, применив сварку и лист стали. Толщина листа должна быть, как правило, не более десяти миллиметров. Понадобятся кольца, которые буду служить фильтром грубой очистки газа и трубы, которые буду служить заборниками холодного воздуха. Необходимо продумать и отвод конденсата, чтобы он не скапливался на дне котла. Эту проблему чаще всего решают установкой сливного крана.

Газогенераторы, сделанные на заводе, стоят очень немало. Поэтому позволить их себе может не каждый. Народные умельцы предпочитают делать котлы самостоятельно, выполнив следующие этапы:

1. Из листа стали сварите цилиндр и прикрепите ножки. Корпус готов.
2. Сделайте бункер и закрепите его в верхней части котла при помощи болтов. Для изготовления этой составной части можно использовать менее углеродистую сталь.
3. Смастерите камеру сгорания из газового баллона.

Прежде чем резать баллон, заполните его водой, т. к. сверху могут скапливаться остатки газа.

Небольшие газогенераторы, работающие на дровах, можно установить в доме, так как при загрузке можно не опасаться скопления мусора, а топливо можно хранить рядом с котлом.

Крупные агрегаты следует устанавливать на улице как можно ближе к месту хранения топливного природного материала. В такой ситуации есть возможность без больших неудобств подвозить дрова к аппарату. Кроме того, при размещении котла во дворе получится избежать загрязнения помещения золой и грязью.

Если газогенератор располагается на улице, тогда для удобства его подключения трубы к отопительному котлу следует прокладывать по земле.

Видео: газовый генератор для отопления
