Замена поршневых колец автомобилей ВАЗ.

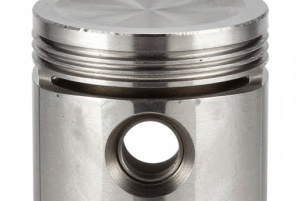

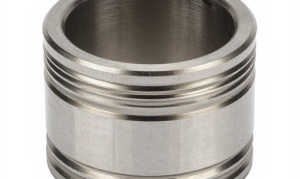

Знакомимся с маслосъемными кольцами

Итак, поршневые кольца, к которым относятся и маслосъемные, играют огромную роль в устройстве транспортного средства. Состоит этот комплект из трех элементов: верхнее компрессионное, компрессионно-маслосъемное и нижнее маслосъемное кольцо. От их работоспособности зависит множество параметров: это и разгонная мощность, и токсичность выхлопных газов, и пусковые свойства движка, и расход топлива с маслом. Так что следить за их состоянием очень важно.

Итак, главная функция таких колец – отвод теплоты от поршня. В противном случае на нем появятся различные дефекты – прогары, задиры – что приведет к некорректной работе. Деталь будет заклинивать в цилиндре. Еще благодаря им обеспечивается герметичность камеры сгорания, а следовательно, минимизируется перемещение газов из цилиндра в картер и в обратном направлении. Кроме того, регулируется смазывание сопрягаемых элементов. Ведь и масляное голодание, и его избыток приводят к негативным последствиям. А поступление жидкости в камеру сгорания должно быть очень ограниченным либо же исключено полностью.

Прежде чем говорить о неисправностях, замене и раскоксовке маслосъемных колец, уделим немного внимания их конструкционным особенностям. Неразъемные детали на сегодняшний день утратили свою популярность и даже сняты с производства. Из-за повышенной жесткости они не могут достаточно прилегать к поверхности и тщательно удалять масло.

Существуют детали, состоящие из двух и трех частей. В комплект первых входит само кольцо и спиральная пружина. К их достоинствам относится повышенная гибкость, благодаря которой обеспечивается плотное прилегание к стенкам цилиндра. Пружина настолько прижимается к внутренней стороне кольца, что конструкция получается цельной. Трехэлементные кольца состоят из распорной пружины и двух стальных пластинок. В основном они нашли свое применение в бензиновых моторах. К плюсам следует отнести максимально плотное прилегание по всему периметру.

Принцип работы

Основной задачей маслосъемных колец служит отведение масла. Излишки смазки направляются через специальные каналы в полость поршня, а затем стекают в поддон картера.

Существует несколько вариантов устройства колец:

1. Неразъемные сделаны из чугуна с проточкой по внешнему диаметру и канавками для отвода масла. Главным недостатком таких деталей является малая упругость и слабое прилегание к цилиндру.
2. Состоящие из двух частей. Основная задача такой сборки – управление количества масла. Небольшая часть его уходит на мертвых точках. Конструкция состоит из самого кольца и пружины – расширителя. Круглая деталь изготовлена из стали или серого чугуна. По внутреннему диаметру выполнена полукруглая проточка для установки расширителя. Устанавливается спиральная или пластинчатая пружина радиального расширения. Его функция повышать упругость сборки, а также обеспечивать равномерное прилегание к цилиндру. Кроме этого, внешние кромки кольца обладают фасками. Они работают по принципу скребка – угол улучшает отведение масла. Дополнительное хромирование рабочих поясов кольца увеличивает его долговечность. Это актуально для дизельных моторов с их повышенной степенью сжатия.
3. Наборные из трех частей. Для бензиновых двигателей они имеют наибольшее распространение. Конструкция состоит из двух стальных пластин и разжимающей их распорной пружины. Она может иметь осевое, радиальное и тангенциальное расширение.

Плоские хромированные детали толщиной до 0,7 мм независимы друг от друга. Это позволяет им равномерно прилегать к стенкам цилиндра, а также не допускать попадания масла в камеру сгорания. Так возрастает риск обеднения смазки рабочей пары агрегата. Производители двигателей решили этот вопрос уменьшив диаметр компрессионных колец.

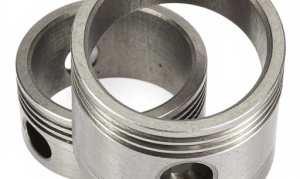

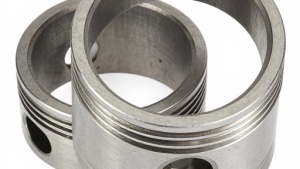

Обзор популярных моделей поршневых колец ВАЗ 2109 – 2115

Фирм, которые изготовляют поршневые кольца много, а так же много и подделок и все их просмотреть просто не хватает времени. Поэтому давайте рассмотрим тех производителей поршневых колец, которые отличаются от других нормальным качеством и ценой. Первое что хочу порекомендовать, это поршневые кольца фирмы “SM”.

Поршневые кольца фирмы “SM

А так же

Поршневые кольца от фирмы “Mahle”.

Эти фирмы выпускают поршневые кольца для Вазовских автомобилей разного диаметра и прекрасно нам подходят. Производят их, скорее всего, в Китае, потому как оригинальные будут стоить на много дороже. Но это не означает что всё так плохо, качество у них отличное. Я рекомендую всё же кольца фирмы “SM”, потому что цена у них на много меньше, чем у “Mahle”, а качество одинаковое так зачем платить больше и переплачивать за бренд.

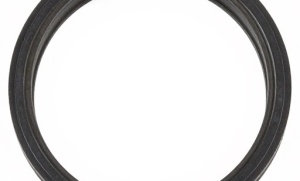

Верхнее компрессионное кольцо у этих производителей стальное хромированное, но у фирмы “SM” оно омеднённое, на верхних фотографиях это прекрасно видно. Второе компрессионное кольцо черного цвета чугунное, но кольцо от фирмы “Mahle” имеет более тёмный цвет. На фото

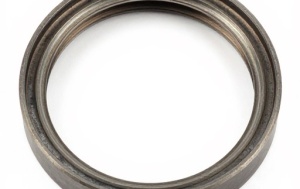

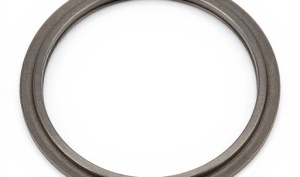

Нижние маслосъемные кольца металлические наборные.графии слева “SM”, а справа “Mahle”.

Я рекомендую использовать именно металлические наборные маслосъемные кольца, потому что в отличие от коробчатого типа колец они прекрасно притираются в цилиндре, устойчивы к перегреву (не теряют свои пружинные свойства) и главное их достоинство, они работают как два не зависимых друг от друга кольца. Кольца коробчатого типа, очень боятся перегрева. Они при перегреве теряют свои пружинные свойства и плохо справляются со своей работой

И ещё один серьезный минус, они требуют очень осторожной обкатки. При малейшем отклонении от обкаточных режимов рабочие кромки кольца в некоторых местах могут откалываться и будут пропускать масло

Конечно же, есть и другие производители поршневых колец, но они как обычно идут сплошные подделки и выбрать качественные порой не реально

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Это интересно: Рейтинг автономных и электрических предпусковых подогревателей двигателя: какой лучше поставить

Инструкция по правильной установке поршневых колец на поршень

Чтобы удобнее было контролировать процесс установки колец на поршень, его нужно надежно закрепить в тисках, так проще работать, и не понадобится посторонняя помощь. Надежно закрепив поршень в тисках, приступаем к установке. Берем комплект поршневых колец, и выбираем маслосъемное. Оно одевается первым, так как стоит ниже остальных. Сначала устанавливается пружина маслосъемного кольца, потом само кольцо осторожно устанавливается на поршень. Сильно разжимать маслосъемное кольцо не рекомендуется, чтобы оно не лопнуло.

Пружина маслосъемного кольца

После этого начинаем поочередно устанавливать компрессионные кольца. Чтобы правильно соблюсти очередность, следует внимательно смотреть на специальные метки на кольцах, там указано, где у него верхняя сторона.

Замки колец разводите в стороны на 120° С по отношению друг к другу (так рекомендуется в инструкциях по установке поршневых колец). Как и в случае с маслосъемным кольцом, компрессионные кольца не разжимайте сильно, чтоб они не лопнули.

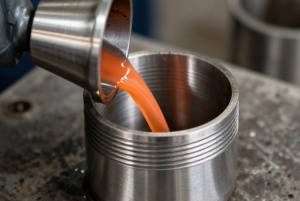

Чтобы кольца без труда вошли в цилиндр, применяем специальное обжимное устройство (самодельное).

На устройстве вначале отпускается гайка, потом оно одевается на кольца и гайка зажимается. Вследствие этого кольца утапливаются в канавках поршня и легко заходят в цилиндр двигателя. Перед этой процедурой обжимное устройство изнутри рекомендуется смазать машинным маслом, чтобы процесс прохождения колец в цилиндр прошел легко.

Зажимать гайку обжимного устройства следует в меру, чтобы оно проворачивалось вокруг поршня от небольшого усилия. Затем с помощью молотка легким постукиванием осаживаем обжимное устройство, чтобы оно было заподлицо с поршнем.

После этого поршень можно «освободить» из тисков, перевернуть бугелем вверх, и снять его (бугель).

Берем шатунные вкладыши, протираем от масла, в котором они законсервированы, и устанавливаем на шатун, соблюдая при этом правильность совпадения специальных меток (выпуклостей). Вкладыши с шатуном должны быть заподлицо и не выпирать по краям.

Тщательно протерев вкладыши от старой смазки, в которой они хранились, их снова смазываем свежим моторным маслом. Это облегчит потом пуск двигателя, пока давление системы смазки не придет в норму. После этой процедуры поршень с кольцами готов к установке на свое законное место.

Когда пора менять кольца

Поршневых колец на авто три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

• падение компрессии;
• увеличенный расход топлива;
• появление сизого дыма в выхлопных газах;
• повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

1. набор ключей;
2. набор головок;
3. воронок;
4. удлинители;
5. динамометрический ключ;
6. набор щупов;

1. оправку для отжима изделий на поршне;
2. молоток;
3. надфиль;
4. новый ремкомплект.

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

• В первую очередь нужно демонтировать своими руками головку блока цилиндров.
• Затем необходимо снять поддон картера мотора.
• Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
• Открутив крепежные гайки, демонтируем крышки шатунов.
• С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
• Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

• С помощью старых изделий следует очистить канавки от нагара.
• Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
• Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

• При установке все детали следует тщательно смазать маслом.
• Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
• Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
• Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
• Последовательность надевания деталей следующая:
• сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
• затем заводится сам замок;
• устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Видео «Установка поршневых колец»

В этом видео показан процесс установки деталей поршневой: как установить и на что обратить внимание. https://www.youtube.com/embed/MEXS-DzbEVc

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно проверять маслосъемные кольца

Если посмотреть на рабочие условия маслосъемных колец, то сразу становится понятно, как несладко приходится этим деталям. Зачастую стандартного комплекта хватает примерно на 150 000 км пробега, правда, некоторые автомобилисты утверждают, что их автомобили проездили и 500 км без всякой замены. Кто знает, возможно, это и так, ведь продолжительность жизни этих деталей зависит от эксплуатационных условий транспортного средства. Если же машина вынуждена работать чуть ли не на пределах своих возможностей, то понятно, что поломки двигателя следует ожидать намного раньше.

На «здоровье» маслосъемных колец существенно сказывается и несвоевременная замена масла, особенно, если используемая смазочная жидкость относится к категории «низкокачественных». Чаще всего применение такого масла проявляется в залегании колец. Также следует следить и за состоянием воздушного и топливного фильтров.

Определить необходимость замены маслосъемных колец можно по нескольким характерным признакам их износа. Во-первых, расход масла существенно увеличивается, а во-вторых, в начале движения или после кратковременных остановок (к примеру, в пробках или на светофорах) из выхлопной трубы могут появляться клубы сизого дыма.

Более того, к тревожным признакам износа стоит отнести испарения и протечки масла, а если «новая» жидкость еще и потемнела быстро, то избежать замены колец точно не получится. Не лишним будет проверить свечи зажигания: в нормальном состоянии они должны быть чистыми, а если это не так, то, скорее всего, придется посетить сервис или заняться ремонтом самостоятельно.

При обнаружении любого из названных признаков износа, необходимо сразу провести диагностику маслосъемных колец. Выполнение этой процедуры не займет много времени и не потребует каких-то особых знаний. Все, что от вас требуется, – отсоединить шланг вентиляционной системы, и если давление картерных газов окажется повышенным, значит, кольца уже не справляются со своими обязанностями.

Что нужно для проверки маслосъемных колец

В случае с маслосъемными кольцами, необходимый набор инструментария определяется способом диагностики этих элементов. Если вы проводите экспресс-диагностику, то есть проверяете маслосъемные кольца «здесь и сейчас», то для реализации задуманного вам не понадобится практически никаких специальных инструментов. Достаточно будет стандартного набора, включающего в себя отвертки, тиски, плоскогубцы и прочие элементы, имеющиеся в арсенале автомобилиста. Но если вы решили удостовериться в неисправности маслосъемных колец на практике, то дополнительно придется подготовить кусок прозрачной трубки и прозрачный фильтр (именно прозрачный, так как лишь с его помощью мы сможем увидеть, летит с двигателя грязь или нет).

Отсоединив трубку отсоса картерных газов, следует подсоединить в разрыв фильтр вместе с кусочком шланга. После недели активной езды вы заметите, как в баночке фильтра скапливается масло, и если с маслосъемными кольцами и правда не все в порядке, то она может доверху наполниться буквально за несколько дней.

Почему происходит залегание поршневых колец

Главная причина залегания поршневых колец – это образование большого количества нагара на элементах мотора. Можно выделить 4 основные причины, которые к этому приводят:

• Эксплуатация непрогретого двигателя. Часто водители забывают важность процедуры прогрева мотора, и решают, что можно ею пренебречь, но это не так. Особенно опасны поездки на 5-10 километров на непрогретом двигателе;
• Выход из строя маслосъемных колпачков;
• Использование масла низкого качества, которое выгорает в двигателе;
• Несвоевременная замена масла и масляного фильтра.

Чтобы избежать залегания поршневых колец, нужно максимально исключить образование нагара на элементах двигателя.

Раскоксовка и ее значение

В процессе эксплуатации двигателя на поршневых канавках образуется слой нагара. Он уменьшает упругость колец. Это приводит к еще большему износу.

Существует несколько вариантов очистки данных мест:

1. Неполная раскоксовка. Заготавливается смесь из керосина и ацетона в равной пропорции. На двигателе выкручиваются свечи, далее в отверстия заливается данная смесь. Затем требуется 9 часов для растворения нагара. По истечении времени закручиваются свечи, запускается мотор. Необходимо проехать 15 км в обычном режиме. Производится замена масла и фильтра. Такая процедура позволяет очистить только внутренние поверхности поршневой группы.
2. Жесткая раскоксовка. Для такой очистки требуются специальные средства: Вначале двигатель прогревается до рабочей температуры.
3. Выкручиваются свечи. Прокруткой коленвала поршни устанавливаются в среднее положение.
4. Через отверстия заливается специальное средство, завинчиваются свечи, дается покой до следующего дня.
5. Снова вынимаются свечи. Стартером крутится коленвал для вывода жестких кусков налета.
6. Свечи ставятся на место. Двигатель должен проработать 1 час в режиме холостого хода.
7. Производится замена масла и фильтра.

Это интересно: Технический осмотр Renault Logan по пробегу: регламент ТО

В состав смесей для раскоксовки входят специальные окислители, позволяющие размягчить нагар и вывести его вместе с выхлопом.

Что необходимо для самостоятельной замены маслосъемных колец?

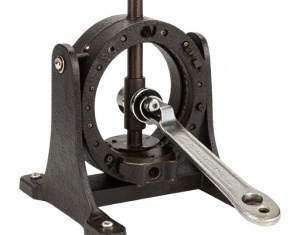

Для того чтобы произвести замену колец, понадобятся такие приспособления, как

• съемник;
• пинцет;
• оправка, предназначенная для запрессовки;
• металлический прут;
• рассухариватель.

Приобретение деталей: основные моменты

Прежде чем приступить к самому процессу замены, необходимо приобрести новые детали. Покупать следует только оригинальные маслосъемные кольца, цена которых не ниже 300-500 рублей, в зависимости от моделей. Почему не рекомендуется приобретать более дешевые детали? Как правило, низкая стоимость свидетельствует либо о некачественной продукции, либо о подделке. Такие запчасти не могут гарантировать правильную работу двигателя, поэтому более нескольких тысяч километров такой автомобиль просто не проедет. И что самое неприятное в этом моменте, поломка может быть намного серьезнее и потребовать больших финансовых вложений.

Довольно часто специалисты в области ремонта автомобилей специально подбирают маслосъемные кольца, состоящие из материала, полностью соответствующего тому, из которого изготовлен сам двигатель. Что касается остальных составляющих (колпачков и др.), то они также должны подходить по всем критериям.

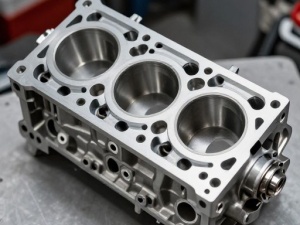

Пошаговая инструкция замены колец и маслосъемных колпачков

Процесс раскоксовки убирает небольшой нагар. В случае сильного износа требуется полная замена всех поршневых колец и маслосъемных колпачков:

1. Производится подбор необходимых деталей в соответствии с маркой машины. Следует отдать предпочтение оригинальным запчастям чтобы впоследствии не лезть снова.
2. Выкручиваются свечи, снимается крышка, а затем вся головка блока цилиндров (ГБЦ). Сливается масло, откручивается поддон картера. Далее откручиваются крышки шатунов, поршни вынимаются наружу.
3. При помощи съемника или отверткой снимаются старые кольца. Применяя старые поршни, производится очистка посадочных канавок. Производится она аккуратно ненужным кольцом. Их установку проводить только после соединения поршня с шатуном.
4. Из всех поршневых колец первыми ставятся маслосъемные. Все операции производить руками. На коробчатых со спиральной пружиной замок расширителя поворачивается на 180° относительно замка кольца. Для составных первой ставится пружина, затем нижнее пластина и верхняя. Замки пластин относительно друг друга поворачиваются на 180°.
5. После монтажа остальных колец необходимо оценить внешний вид цилиндров. При сильном износе производится расточка и хонингование.
6. Установить поршни на свои места, прикрутить крышки шатунов и поддон картера.

Важную роль для удержания масла выполняют также маслосъемные колпачки. Они снимают его излишки с клапанов. Замена колпачков производится либо со снятием головки блока цилиндров, либо без него.

• В первом случае ключом прокручивается коленвал до установления первой пары поршней в положение верхней мертвой точки (ВМТ). Это делается для удержания клапана от падения в цилиндр.
• Снимаются оси коромысел впуска и выпуска с гидрокомпенсаторами. Во многих моделях они могут выпадать – для этого пригодятся нейлоновые хомуты.
• Специальным съемником необходимо одновременно сжимать пружины клапанов, а пинцетом вынимать сухарики. Они нужны для сжатия пружины относительно оси клапана. Помощник здесь будет кстати.
• Сняв изношенный колпачок – установить вместо него новый. Следует помнить об их разделении на впускные и выпускные.
• В обратной последовательности устанавливаются сухари. Далее следует прокрутить коленвал до положения ВМТ другой пары поршней. Все выполняется так же. В случае замены колпачков со снятием ГБЦ, можно вытянуть клапаны, оценить их состояние. Образовавшийся нагар необходимо счистить.
• После установки клапанов и пружин на место, произвести обратный монтаж осей коромысел.
• Попутно можно проверить натяжение ремня ГРМ, а также по меткам установить правильное зажигание. Это убережет ЦПГ от износа.
• Установить крышку ГБЦ. Под нее потребуется новая прокладка.
• Установить новый фильтр, залить масло.
• Подключить все приборы, завести двигатель.

Начало работы агрегата с новыми деталями потребует их притирки. Возможны неестественные звуки, свисты. Может повалить дым из выхлопной трубы, двигатель возможно заглохнет. Первые 500 – 1000 км не стоит сильно повышать обороты.

Замена колец: с чего начать?

Итак, новые детали уже приобретены, тогда можно приступать непосредственно к процессу их замены. Первое, что необходимо выполнить далее – демонтаж всех узлов, а также механизмов. Это обеспечит полноценный доступ к необходимым деталям, а точнее позволит беспрепятственно заменить маслосъемные поршневые кольца.

Что входит в комплекс демонтажных работ?

1. Следует снять воздушный фильтр, после чего и топливный насос.
2. Не стоит забывать о распределителе в системе зажигания. Для того чтобы демонтировать приводной корпус, нужно произвести разборку болтового соединения.
3. После этого следует снять клемму «минус» с аккумулятора, а также шкив (зубчатый) с распредвала. На этом часть работы можно считать успешно выполненной.
4. Далее, для того чтобы лучше подобраться к крышке, расположенной на головке блока, необходимо снять привод массы.
5. В самую последнюю очередь можно приступить к откручиванию гаек, которые фиксируют корпусы подшипников распредвала.

Это интересно: Прохождение технического обслуживания автомобиля: ежедневное, периодическое, сезонное ТО

Второй этап демонтажных работ

Для того чтобы замена колец и маслосъемных колпачков привела к правильной работе двигателя, необходима общая диагностика автомобиля. Как правило, в этот момент проверяется изношенность других деталей и их качественная посадка. Ни в коем случае нельзя игнорировать положение, в котором находятся шпонки распредвала. Если в процессе демонтажа замечено, что они не слишком плотно посажены, тогда следует их также снять. Это необходимо сделать во избежание потери детали в процессе движения транспортного средства.

После всего, что было выполнено, полностью открылся доступ к распредвалу, который необходимо вытянуть вместе с сальником. Далее, чтобы достать маслосъемные кольца, следует установить запчасть в такое положение, где поршень будет находиться в ВМТ. Вытянув свечу, необходимо в образовавшееся отверстие вставить прут. Если не выполнить этого, то клапан с легкостью провалится.

Далее нужно с использованием специального инструмента сжать пружины, находящиеся на клапане, и вытянуть два сухаря. Достать их можно с помощью пинцета. После этого с использованием специального средства следует выпрессовать кольца. На этом демонтажные работы окончены.

Процесс установки

Теперь поговорим о том, как правильно выполнить процесс установки. Эта работа будет состоять из нескольких этапов:

1. Сначала следует снять с новых деталей пружины. Делать это надо предельно аккуратно, чтобы избежать повреждений.
2. Далее необходимо все элементы покрыть моторным маслом. После этого можно запрессовать сам двигатель и вернуть на предназначенное место пружины.

Важно: замена маслосъемных колец производится со строгим соблюдением последовательности. Подробный процесс снятия описан выше. Будьте внимательны, чтобы стороны находились на тех местах, на которых должны быть. Иначе это может послужить причиной резкого увеличения количества расходуемого масла.

Устанавливаем новые кольца

Для удобства выполнения работ шатун зажимаем в тиски. Щипцами либо руками разводим замки, а потом снимаем 2 компрессионных кольца. Далее демонтируем маслосъёмное, а также его расширитель. Сняв изношенные элементы, очищаем посадочные канавки от нагара. При помощи набора щупов проверяем зазоры между кольцом и стенкой соответствующей канавки.

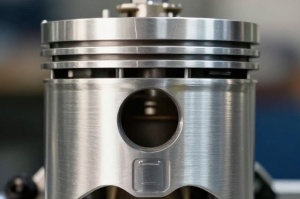

Для каждого из колец установлены нормы допустимых зазоров.

Установку начинаем с расширителя маслосъёмного кольца. Затем само маслосъёмное, после — нижнее компрессионное и верхнее. После этого кольца нужно «обкатать» по посадочным канавкам. Они должны свободно вращаться на своих местах и не закусываться. Если закусывание есть, притираем детали при помощи мелкозернистой наждачной бумаги.

При установке очень осторожно нужно обходиться с вторым компрессионным кольцом. Оно жёсткое, менее эластичное и может сломаться

Установка поршневых колец выполняется только при помощи щипцов. Нижнее компрессионное кольцо нужно устанавливать фаской вниз. Если на маслосъёмном и верхнем компрессионном кольце есть надпись «ТОР» или «ВАЗ» — грань с надписью должна быть сверху.

При монтаже каждого из колец сначала разводим замок, надеваем кольцо, заводим замок за поршень, и в последнюю очередь надеваем тыльной стороной круга. После монтажа нужно выставить угол 45 градусов между замком верхнего компрессионного кольца и осью поршневого пальца. Относительно этого замка замок нижнего компрессионного кольца выставляется на 180о. Последнее колечко ориентируем замком на 90о от самого верхнего замка.

Теперь монтируем поршни в гильзы строго в направлении стрелки, указывающей на коленвал. При этом внутреннюю поверхность цилиндра, сам поршень и кольца смазывают маслом. На кольца надеваются оправки, и шагом в одно кольцо поршень застукивается в цилиндр. Снизу на шатун надеваем вкладыши, перед этим насухо протерев постель шатуна, крышку для вкладыша и смазав маслом. Шатунную шейку коленвала также следует смазать. На шатун монтируем крышку и затягиваем гайки динамометрическим ключом (момент 5 кгс/м).

Обязательно нужно проверить длину болтов. Если она составляет более 135,5 мм, заменяем болтики на новые. Заменив кольца, присоединяем на мотор все детали в обратной последовательности.

Обкатка двигателя после замены поршневых колец

Независимо от того, производилась только замена поршневых колец или двигатель прошел капитальный ремонт, мотору потребуется обкатка. Это вызвано необходимостью приработки новых деталей. Обкатывать двигатель после замены поршневых колец следует аналогично обкатке мотора нового бензинового или дизельного автомобиля.

Двигатель после замены колец нельзя эксплуатировать в тяжелых нагруженных режимах (высокие обороты при езде, простой на холостых оборотах, движение с малой скоростью на повышенных передачах и т.д.) минимум 3-5 тыс. км. Также не следует начинать поездку без предварительного прогрева ДВС.

Далее рассмотрим мнения опытных автомехаников и ответим на общий вопрос, сколько нужно обкатывать двигатель после замены поршневых колец. Среди специалистов достаточно распространено утверждение, что для полной притирки колец потребуется около 10-15 тыс. км. Отсюда следует вывод — после минимальной обкатки автомобиля после капремонта двигателя или замены колец (до 5 тыс. км.) крайне не желательно раскручивать силовой агрегат выше среднего диапазона оборотов еще около 5 или даже 10 тыс. км. пробега.

Как выполняется ремонт поршневой ВАЗ 2109

Если износ в цилиндрах превышает 0,15 миллиметров, нужна расточка цилиндров и замена поршней и колец под следующий ремонтный размер:

Замена поршневой ВАЗ 2109 должна производиться с учетом, соответствия каждому классу поршня нового поршневого кольца. При выборе кольца нужно обращать внимание на его маркировку:

1. если она отсутствует на деталях, значит изделие имеет номинальные размеры;
2. «40» — маркируется увеличение на 0,4 миллиметра размеров в диаметре ремонтного кольца;
3. «80» — соответствует маркировка увеличения размера на 0,8 миллиметров.

Ремонт поршневой в БЦ выполняется таким образом:

Проверяется износ цилиндров. С помощью нутромера в двух направлениях — продольном и поперечном, в четырех поясах меряется диаметр цилиндра.

Измерение нутромером диаметра цилиндра

В зоне первого пояса износа цилиндра практически нет. Поэтому о размере износа в остальных поясах детали можно определять по разности диаметров между этим поясом цилиндра и остальными.

Пояса для контроля износа цилиндра

• При величине износа больше чем 0,15 миллиметров делается расточка цилиндров, до наиболее близкого ремонтного размера. При этом нужно учитывать, что окончательная операция для обработки цилиндра — хонингование. Поэтому, нужно оставляется припуск под обработку диаметра 0,03 миллиметра.
• После окончательной операции ремонтный размер поршня и диаметр цилиндра отличались в пределах 0,025 – 0,045 миллиметров.
• Устанавливается новый поршень.

Совет: Крышки на шатуне не могут быть взаимозаменяемыми. На крышке шатуна и детали указывается номер цилиндра, куда можно установить шатун. Когда производится замена поршня ВАЗ 2109 , с одной стороны должны быть расположены цифры на шатуне.

• Таким же путем производится замена поршней на ВАЗ 2109 всех оставшихся.
• В обратной последовательности разборки собирается двигатель после того, как установлен последний поршень.

Хорошо показана замена поршней ВАЗ 2109 на видео.

Как правильно обкатать двигатель после замены поршневой

Правильная обкатка автомобиля имеет большое значение после того как выполнена замена всей поршневой на ВАЗ 2109. К этому нужно относиться очень внимательно, так же как и к ремонту

С особым вниманием следует обращаться с теми узлами, у которых детали между собой связаны трением, а КПД зависит от оптимальных зазоров, с которыми они должны прилегать друг к другу. Итак:

• Скорость автомобиля, после монтажа новых поршней, не должна превышать больше 60 километров за один час на 1000 километров пробега. Это нужно для притирки трущихся между собой деталей.
• Основной целью обкатки является сглаживание всех микронеровностей. Это происходит трением между собой деталей, пока не будет обеспечено полное их прилегание. Повышенное нагревание деталей мотора возникает при большом трении при «притирке».
• Это и указывает на то, что двигатель должен работать со щадящими, минимальными нагрузками.

Соблюдение всех этих правил, после того, как произведена замена поршня на ВАЗ 2109,обеспечит использование автомобиля долгое время в хорошем состоянии.
