Как работает замок зажигания

Конструкция замка зажигания состоит из основных элементов:

• корпус устройства;
• личинка под ключ;
• запорный механизм;
• контактная группа замка зажигания.

При длительной эксплуатации автомобиля, возможны неисправности в работе замка зажигания — в результате окисления контактов или механического повреждения проводки. Необходимо периодически проводить замену контактной группы замка зажигания и ремонтировать запорный механизм.

Читайте более подробно о том, как производить ремонт замка зажигания своими руками, в материале нашего специалиста.

Устройство и функции контактной группы замка зажигания

Функциональные элементы замка: поворотный регулирующий элемент и контактная группа. Основная функция контактной группы замка зажигания — замыкание клемм контактов и подключение элементов в электроцепи. Изменение положения ключа позволяет последовательно выполнить этапы:

• замкнуть контуры питания электрических приборов и системы освещения;
• подать ток на свечи зажигания и стартер;
• запустить двигатель автомобиля.

Чтобы избежать непроизвольного замыкания между элементами, подводка проводки выполнена через колодку на торцевой стенке, а плоскости контакта спрятаны в полимерную оболочку.

Принцип работы

Поворот ключа замыкает контур и позволяет подать питание от аккумулятора к катушке. Напряжение передаётся на свечи зажигания через провода. Стартер начинает раскручивать двигатель — топливная смесь воспламеняется в камере сгорания, двигатель запускается и начинает работу.

Первый режим переключения ключа позволяет разблокировать поворот руля. Система замыкания механизма руля выполнена для безопасности — с противоугонной целью. Следующее положение ключа в замке зажигания позволяет:

• включить подсветку панели приборов;
• габаритные огни;
• пользоваться стоп-сигналами и «аварийкой».

Получить доступ к контактной группе замка зажигания возможно, демонтировав пластиковую панель с запорным механизмом.

Как устроен замок зажигания

Само собой, вы начинаете грешить на какие-либо составляющие, инсталлированные на автомобиль дополнительно. К тому же, после определенного количества попыток автомобиль все же заводится. Диагностика автомобиля не приносит никаких результатов. Диагностом ошибки не обнаруживаются даже при подключении прибора, а машина работает исправно. И какие бы жалобы ни были у клиента на судьбу, что, мол, автомобиль не работает по утрам, диагносту останется лишь развести руки в стороны, ведь все работает. И не редкость, когда диагност грешит на замок зажигания «Бастион», полагая, что все «глюки» из-за него. В этом случае как раз и нужно уяснить, как устроен замок «Гарант-Бастион».

Замок «Бастион».

В конструктивном отношении замок «Бастион» представляет собой аналог обычного выключателя зажигания. Главной его функцией, помимо функции блокировки рулевого управления, является включение зажигания и стартера. В замочной колодке имеется только 3 провода. Коричневый или розовый подает питание замку, поступающему прямиком с генератора и АКБ. С помощью голубо-черного включается зажигание. Красный служит для включения стартера. На этом все! Потому, если включились приборы, вспыхнули контрольные лампы, то включилось и зажигание. Если в случае нажатия на кнопку стартера (если говорить о замке Сингл) стартер вращается, то данная замочная цепь тоже работает. Если машина не заводится, то точно дело не в замке зажигания. Единственным, чему следует уделить внимание, является считывание кода ключа. При невозможности опознания ключа, а в качестве возможной причины этого может служить неисправность самого пульта, контролирующего штатную противоугонную сигнализацию, то спустя 5-6 секунд от момента включения зажигания на приборах зажжется мигающая лампа (желтое обрамление автомобиля и на его фоне – ключ). Если лампа так и не загорелась, что система распознала ключ, на этом вся работа выключателя зажигания выполнена. Если движок так и не завелся, то проблему надо искать везде, кроме замка зажигания «Бастион». Ниже представим информацию о штатном выключателе зажигания.

Автомобили Lada Priora оснащены замком зажигания 11180-3704010, имеющим угонное запорное устройство, блокировку повторов включения стартера без превентивного выключения зажигания, а также катушку для связи транспондера ключа зажигания с противоугонной системой автомобиля .

Проверяется верность замыкания контактов у замка зажигания при разных позициях ключа, работу противоугонного механизма и присутствие связи с противоугонной системой автомобиля. От аккумулятора и генератора напряжение подводят к контакту. Чтобы разгрузить контакты замка зажигания, внутри монтажного блока устанавливают специальное реле К4. У противоугонного устройства выдвигается запорный стержень при установке ключа в позицию «0» (выключено») и вынимании его из замка зажигания. Запорный стержень утапливают при повороте ключа из позиции «0» (выключено») в позицию «I» (зажигание»). Вынуть ключ из замка зажигания разрешается лишь в позиции «0».

Устройство блокировки повторного включения стартера не обязано допускать очередного поворота ключа из позиции «I» (зажигание) в позицию «II» (стартер). Поворачивание ключа зажигания в данную позицию должно стать возможным лишь при возврате ключа в позицию «0» (выключено).

Ну, а теперь пришла пора для снятия замка зажигания. Замок зажигания устроен так, что для его снятия и разборки нам будут нужны: зубило, молоток, отвертка имеющая плоское лезвие.

Далее отсоединяем от клеммы «минус» аккумулятора провод. Снимаем кожух рулевой колонки. Далее осуществляем отжим фиксатора. И отсоединяем колодку со всеми проводами выключателя зажигания от жгута с проводами приборной панели. Далее отсоединяем так же выполняем отсоединение колодки с проводами выключателя зажигания от жгута с проводами системы, осуществляющей управление иммобилизатором.

Далее выворачиваем при помощи молотка и зубила или высверливаем четыре болта, имеющих отрывные головки и снимаем выключатель зажигания с колонки руля.

Затем отгибаем фиксатор колодки жгута проводов выключателя зажигания и производим извлечение клеммы с проводами из колодки. После чего необходимо сжать защелки и снять с корпуса выключателя зажигания пластмассовую крышку. После выполненных процедур необходимо отогнуть две пластмассовые защелки. После чего надо вынуть из крышки замка контактную группу. Далее осматриваем контакты. Подгоревшие или же окисленные контакты необходимо зачистить с помощью мелкозернистой шлифованной шкурки. В случае серьезного повреждения контактов, необходимо заменить контактную группу или весь замок зажигания в сборе.

После того, как повреждение обнаружено, или, напротив, не обнаружено, необходимо выполнить сборку выключателя зажигания в порядке, противоположном снятию. В этом случае необходимо свое внимание обратить на то, в каком положении находятся клеммы с проводами в колодке, содержащей жгут проводов.

Далее ставим замок зажигания в обратном снятию порядке, изначально утопив запорный стержень устройства против угона. С этой целью вставляем ключ в замок и поворачиваем из позиции «0» в иную позицию.

При смене замка нужно сменить электронные кодовые компоненты (транспондеры) в головках ключей зажигания обновленного замка с помощью соответствующих кодовых элементов ключей от выключателя зажигания, который был снят с машины. Нет нужды в проведении процедуры обучения после данной замены.

Причины выхода из строя

Неисправности элементов замка отражаются при эксплуатации автомобиля. Проблемы возникают при запуске двигателя и проявляются в виде:

• прерывистой работы стартера;
• несвойственных посторонних щёлчков реле;
• замедленной реакцией при смене положений ключа или полным отсутствием отклика.

Иногда встречаются ситуации, когда автомобиль невозможно заглушить. Диагностировать поломку можно при обследовании элементов контактной группы на предмет окисления.

Механическое

Если происходит заклинивание ключа в личинке замка, неисправность ищут в элементах конструкции устройства. Попадание частиц пыли в замочную скважину сопровождается засорением и преждевременным механическим износом. В таком случает понадобиться замена всего замка.

Часто проблема заключается в износе оболочки проводов – это случается из-за механического перетирания друг об друга.

Следует проверить плотность контактов клемм, а потрескавшуюся изоляцию — на целостность. Заменить поврежденные участки проводки и поджать клеммы для плотного контакта.

Истираются и внутренние детали паза под ключ. Чтобы увеличить срок службы — внутрь личинки регулярно добавляют смазку. Не исключают механический излом геометрии и износ ключа — понадобится запасной экземпляр или сделанный заранее дубликат.

Электрическое

Потребность в преждевременной замене контактной группы возникает при перегрузке устройства. Со временем элементы обмотки контактов подгорают из-за перегрева. Образующийся внутренний нагар приводит к нарушению плотности пятен контакта и пропускной функции нагрузки цепи.

Устанавливая дополнительные звуковые и световые элементы — проверяйте устройства на совпадение по силе тока. Подключают дополнительные устройства в электроконтур с помощью специальных реле или через предохранители.

Принцип работы замка зажигания

Система работы замка довольно простая, поэтому сейчас рассмотрим основные задачи, с которыми может он справиться:

1. Возможность подключать и отключать электрическую систему питания автомобиля к аккумулятору, в свою очередь после запуска двигателя производить подключение к генератору.
2. Возможность подключать и отключать систему зажигания двигателя к источнику питания.
3. Когда производится запуск двигателя, то замок зажигания может на небольшой промежуток времени включить стартер.
4. Обеспечивает работу таких приборов при отключенном двигателе, как: магнитола и сигнализация.
5. Некоторые функции замка зажигания можно использовать как средство против угона, например, возможность ставить блокировку на рулевое колесо, когда двигатель в спокойном состоянии.

Замки зажигания могут иметь от двух до четырех положений переключения. В зависимости от того в каком положении находится ключ зажигания в авто, вы сможете определить какие системы питания работают в тот или иной момент. Ключ в автомобиле можно вытянуть только в одном положении, когда все потребители питания в отключенном состоянии. Чтобы иметь более детальное представление о работе замка зажигания нужно ознакомиться с его схемой:

Схема работы замка зажигания

В каких положениях может работать замок зажигания

1. «Выключено». В автомобилях отечественного производителя это положении отображается как «0», но на некоторых более древних образцах положение имело значение «I». На сегодняшний день в усовершенствованных автомобилях эта метка вообще не отображается на замке.
2. «Включено» или «Зажигание» — на автомобилях отечественного производства встречаются такие обозначения: «I» и «II», в более новых модификациях это «ON» или «3».
3. «Стартер» — отечественные авто «II» или «III», в новых авто – «START» или «4».
4. «Блокировка» или «Стоянка» — старые автомобили обозначены «III» или «IV», иностранные авто «LOCK» или «0».
5. «Дополнительное оборудование» — отечественные замки не имеют такого положения, иностранные версии авто обозначены: «Асс» или «2».

Схема положений замка зажигания

Когда вставляется ключ в замок и проворачивается по часовой стрелке, тоесть переходит из «Блокировки» в положение «Включено» («ON»), тогда и включаются все основные электрические цепи автомобиля, такие как: освещение, стеклоочиститель, отопитель и другие. Иностранные авто устроены немного по другому, у них сразу перед положением «ON» стоит «Асс», таким образом дополнительно еще запускается магнитола, прикуриватель и свет в салоне. Если ключ провернуть еще по часовой стрелке, то замок перейдет в положение «Стартер», в этот момент должно подключиться реле и запуститься двигатель. Данное положение не может быть зафиксировано, потому что сам ключ удерживает водитель. После успешного запуска мотора ключ возвращается в исходное положение «Зажигание» — «ON» и уже в этом состоянии ключ фиксируется в одном положении до полной остановки мотора. Если же необходимо заглушить мотор, то в таком случае ключ просто переводится в положение «Выключено», тогда все цепи питания отключаются и двигатель останавливается.

Схема работы ключа в замке зажигания

В автомобилях с дизельными двигателями происходит включение клапана с перекрывающей подачей топлива и заслонкой, которая закрывает подачу воздуха, в результате всех этих действий электронный блок управляющий двигателем останавливает свою работу. Когда двигатель уже полностью остановлен, то ключ можно переключать в положение «Блокировка» — «LOCK» после чего руль становиться неподвижным. В иностранных автомобилях в положении «LOCK» отключаются все электрические цепи и блокируется руль, автомобили с автоматической коробкой передач еще дополнительно блокируют селектор, который находится в положении «P».

Схема проводки замка зажигания ВАЗ 2101

Проверка работоспособности контактной группы замка зажигания

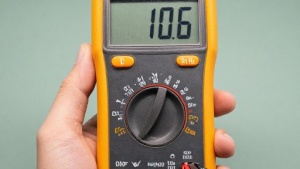

Диагностику на пригодность контактной группы замка зажигания выполняют прибором — мультиметром. Контакты проверяются на изменение сопротивления.

Очередность проведения работ

Проверку работоспособности детали осуществляют в следующей последовательности.

1. Отсоединяют аккумулятор (можно снять лишь «-» клемму).
2. Отключают контакты проводной колодки.
3. Разъемы замка проверяют в разных положениях (пары контактов нижнего и верхнего ряда).

Показания мультиметра

При проверке мультиметром смотрим на следующие признаки и показания прибора:

1. Невозможность измерения (знак «бесконечность») — замена контактной группы без возможности манипуляций и ремонта.
2. Колебания стрелки датчика (цифр на экране) означают прерывистый контакт. Потребуется проверка клемм на плотность соединения и зачистка от окисления.
3. Признаки неисправности контактной группы замка зажигания — нулевые показания мультиметра.
4. Дальнейший этап выявления неисправности — проверка электропроводки на целостность.

Поверить работоспособность проводки без контактной группы можно при прямом замыкании пар соответствующих проводов. Если стартер прокручивает и двигатель завёлся, линия контура от АКБ до свечей зажигания полностью работоспособна, а проблема заключается в системе замка зажигания.

Типы замков зажигания

Все замки зажигания делятся на несколько категорий по типу, назначению и функционалу.

Можно выделить два основных типа замков зажигания:

• С ключом;
• Без ключа (выключатели зажигания).

Замки с ключом сегодня являются наиболее распространенными, они устанавливаются на большинство автомобилей и иных транспортных средств. Выключатели зажигания, в которых не используется ключ, особенно широко использовались на заре автомобилестроения, и устанавливались на машины (особенно грузовые) вплоть до 40-х — 50-х годов. Затем выключатели были вытеснены замками с ключом, однако сегодня происходит новое возвращение выключателей зажигания. Современные выключатели, не требующие ключа, более технологичны, чем обычные кнопки на старых автомобилях, однако их функции остались примерно теми же.

Все существующие замки зажигания можно разделить на две больших группы по количеству положений ключа:

• Замки с тремя положениями ключа;
• Замки с четырьмя положениями ключа.

Замки с тремя положением ключа к сегодняшнему дню вышли из употребления, их можно встретить только на старых моделях легковых и грузовых автомобилей, особенно отечественного производства. С 1960-х – 1970-х годов на автомобили устанавливаются новые четырехпозиционные замки, которые обладают расширенным функционалом. Более подробно о функционале замков зажигания будет сказано ниже.

Также замки зажигания можно разделить на две группы по наличию противоугонной системы:

• Обычные замки без блокировки руля;
• Замки с механической блокировкой руля.

Блокировку руля обеспечивают практически все замки зажигания с четырьмя положениями ключа, старые трехпозиционные замки такой функции не имеют.

Наконец, замки зажигания могут иметь различный дополнительный функционал, в том числе защиту от включения стартера при работающем двигателе, систему предупреждения об оставленном в замке ключе и другие.

Независимо от типа и назначения все замки зажигания имеют принципиально одинаковое устройство и принцип работы.

1. Аккумулятор
2. Стартер
3. Генератор
4. Реле в монтажном блоке
5. Замок зажигания
6. Реле пуска

Как заменить контактную группу?

Процедура замены контактной группы достаточно проста, при наличии необходимого инструмента и навыков работы с электрооборудованием. Основные технические моменты — маркировка проводов по отношению к гнёздам и последовательное проведение этапов работ.

Можно вручную составить эскиз схемы работающей системы, а по ней — провести подключение новой группы в правильном порядке.

Пошаговая инструкция

Порядок замены контактной группы замка зажигания такой:

1. Отвинтить винты крепления кожуха рулевого вала.
2. Прижать фиксаторы и снять пластиковую панель, чтобы достать замок зажигания.
3. Противоугонный механизм зажимают отвёрткой через отверстие кронштейна и вытаскивают сердечник замка.
4. Проводят осмотр на механический износ элементов, а также — проверить клеммы на нагар и окисление.
5. Проверяют запирающее устройство руля при выдвинутом и утопленном стержне.
6. Проверяют сопротивление в цепи (мультиметром).

Работоспособность группы контактов проверяют во всех режимах механизма переключения (положении ключа зажигания).

Обнаружив проблему в работе контактной группы или замке зажигания, осуществляют замену на новые элементы. Сборку выполняют в последовательности:

• поочередно подключают провода к разъёмам контактной группы и соединяют фиксаторы;
• предварительно проверяют работоспособность системы с новой контактной группой (в разных положениях ключа зажигания);
• проводку стягивают полимерными фиксаторами;
• устанавливают замок на новые болты (с обламывающимися шляпками) в рулевую колонку.

Затяжку специальных болтов выполняют до момента обламывания шляпок. На завершающем этапе монтируют кожух и пластиковые панели, а сборку конструкции проверяют на люфт.

Место нахождения

Для большинства отечественных и иностранных автомобилей замок зажигания конструктивно выполнен в корпусе рулевой колонки или под панелью технических датчиков. Располагают контактную группу за плоскостью личинки ключа зажигания.

Для многих транспортных средств характерна установка замка зажигания с правой или левой стороны от рулевой колонки. Иногда встречаются иностранные модели автомобилей, где замок с ключом размещён на торпеде авто или панели навигации.

Это интересно: Топливный фильтр Ford Focus 3

Замена замка зажигания

Демонтаж и смену замка делаем по схожему принципу. Отсоединив клеммы аккумулятора, устанавливаем в замок зажигания ключ на нулевое положение «0». Отключив блокировку механизма безопасности, снимаем пластиковые панели рулевой колонки. Маркируем провода подключения. Демонтируем старый узел:

• откручиваем винты и убираем защиту;
• зубилом сбиваем хомуты крепления к колонке;
• отключаем маркированные провода.

После диагностики незначительные повреждения старого замка можно попытаться исправить в мастерской. Обязательно сменить смазку для трущихся элементов. При полной непригодности для эксплуатации старого замка понадобится подбор модели и покупка нового элемента. Монтаж устройства выполняют в обратном поэтапном порядке.

Ремонт замка зажигания

Личинка

Для замены неисправных частей замка зажигания, его необходимо отсоединить и извлечь. Для этого обязательно нужно соблюдать правила осторожности, а также иметь под рукой отвертку и шило. Мы рассмотрим демонтаж замка на примере «классических» моделей автомобиля ВАЗ (2101-2107). На этих машинах замок зажигания находится в нижней левой части рулевой колонки. В более поздних моделях ключ зажигания перемещается на правую часть рулевой колонки, что, в общем-то, удобно для водителей-правшей.

Снимаем замок

Демонтаж

• Первым делом не забываем отключить аккумулятор, для этого снимаем с него минусовую клемму.
• Поворачиваем ключ в замке в позицию «ноль», при которой шапка ключа оказывается параллельной полу.
• Отверткой откручиваем крепежные винты декоративного кожуха подрулевой колонки.
• Находим и откручиваем два винта крепления замка зажигания к колонке. После этого ключ не выпадает вам в руки, а остается в зафиксированном состоянии. В более поздних моделях замок может крепиться на четыре винта с отрывными головками, для ослабления которых не обойтись без зубила и плоскогубцев.
• Поджимаем фиксатор замка, вставляя шило в круглое отверстие в левой части кронштейна. Зажимая, тянем ключ на себя.
• Отсоединяем провода или цельную фишку с проводами. Теперь замок у вас в руках.

Замена неисправной части

Чтобы заменить одну из частей замка зажигания, нужно её отсоединить, поддев стопорное кольцо, после чего установить новую на то же место.

Разбираем замок зажигания

Подключение контактов к замку зажигания

Если ремонт замка окончен, или приобретен новый замок, его необходимо подключить и установить в исходное место. Сделать это очень просто, особенно, если отключая провода от клемм замка, вы их промаркировали, или, еще лучше, если моток проводов заканчивается сплошной фишкой. Если же нет, то тоже не беда.

Как правило, на клеммной колодке замка есть обозначения, которые помогут вам правильно подключить провода к клеммам. В автомобильных инструкциях обязательно прописывается, провод какого цвета должен быть подключен к клемме с определенным обозначением. Мы же рассмотрим подключение на примере клеммной колодки автомобилей ВАЗ (2101-2107).

Цветная проводка

Моток ваших проводов должен состоять из двойного провода черного цвета, одинарного розового провода, двойного провода голубого цвета, одинарного коричневого и одинарного красного провода. Берем провода и последовательно, начиная с черного, подключаем их к клеммам с обозначениями: 1NT, 30, 15, 30/1, 50. После подключения нижняя часть единственной двойной клеммы остается без провода. Теперь контакты подключены, и мы можем возвращать замок на место.

Разъемы подключения

Устанавливая замок, проделываем вышеперечисленные действия в обратной последовательности: утапливаем замок в посадочное место до щелчка фиксатора, закручиваем крепежные винты, возвращаем на место верхнюю и нижнюю часть кожуха. Ремонт окончен, теперь нужно убедиться в его успешности.
