Почему не работает датчик уровня топлива? Распространенные причины и способы ремонта


Наверное, многим приходилось сталкиваться с вопросом: почему не работает датчик уровня топлива? А бывает и такая ситуация: после запуска двигателя датчик показывает, что в баке пусто, а во время движения значение на датчике выходит на нужный уровень. Также возможен вариант такой: стрелка зависла на нуле, а на самом деле еще пол бака или значения на приборной панели постоянно изменяются.
Без работающего как положено датчика бывает очень сложно, особенно при дальних поездках. Нужно постоянно держать в голове момент последней заправки и ее объем, и держать в багажнике на всякий случай канистру с топливом.

В связи с массой неудобств из-за одного датчика, будем в статье разбираться в проблеме.

Электронный показатель уровня горючего

Датчик указателя уровня топлива – один из главных контролирующих органов автомобиля. С его помощью автомобилист получает информацию, которая выводится на переднюю панель приборов, о наличии в баке. В основе этого механизма – резистор с подвижным контактом (крайние значения сопротивления – 50-300 Ом), который меняет свое состояние во время колебания поплавка:

  • Если меняется количество бензина, поплавок двигается и меняет сопротивление резистора;
  • Как только объем горючего достигает наименьшей цифры, происходит замыкание контакта, а он уведомляет водителя об этом. Обычно сигнал выводится на цифровой датчик уровня топлива. Лампочка загорается, когда в ёмкости остаётся 5-6 л. горючего.


Резистор датчика уровня топлива

Если вы заметили, что устройство отображает неверную информацию или вовсе отсутствует реакция на смену количества бензина, нужно его демонтировать, проверить состояние, и если обнаружены неисправности в системе – сменить на новый.

В транспортных средствах советского производства , контролирующий прибор располагается непосредственно в баке. Для того, чтобы сэкономить место, он устанавливается вместе с топливным насосом. Поэтому, если вам нужно сменить ДУТ (датчик уровня топлива), то придётся демонтировать и топливозаборник. Прежде всего, чтобы получить доступ к прибору, нужно убрать заднее сидение и снять специальный люк.


Датчик уровня топлива в сборе с топливным насосом

Что означает ошибка P2067

Ошибка P2067 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил слишком низкое (по сравнению со значением, указанным в технических условиях производителя) напряжение в цепи датчика “B” уровня топлива. Датчики уровня топлива используются для определения количества топлива в топливном баке и, как правило, устанавливаются в топливном баке или встраиваются в блок топливного насоса. Большинство современных автомобилей имеют два датчика уровня топлива (“A” и “B”), по одному на каждой стороне топливного бака.

Датчик уровня топлива передает информацию относительно уровня топлива в топливном баке на ECM автомобиля в виде сигнала напряжения. Чем ниже уровень топлива, тем ниже напряжение. Если ECM автомобиля обнаружит слишком низкое напряжение в электрической цепи датчика “B” уровня топлива, в его памяти сохранится код ошибки P2067 и на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности.

Проверка и ремонт датчика уровня топлива ваз 2106

Прежде, чем избавляться от старого прибора и заменять его на новый, следует убедиться в том, что он действительно вышел из строя. Осуществить это можно несколькими способами:

  • Если приёмник искажает показатели, можно просто его отрегулировать. Сначала подключите его и вручную изменяйте положение рычага. При этом следите за стрелкой показателя бензина. В рабочем состоянии она будет двигаться, соответственно поплавку. Если он находится снизу – стрелка будет указывать на «0», а сверху – на «1». Если стрелка показывает неверные параметры в том или ином положении, попробуйте подогнуть регулировочный язычок с любой стороны. Это поспособствует тому, что поплавок будет опускаться ещё ниже или выше. Такой ремонт датчика уровня топлива позволит отрегулировать показания наиболее точно.


    Регулировка и ремонт датчика уровня топлива

  • Отрегулируйте ДУТ непосредственно на передней приборной панели. Чтобы сделать это, нужно лишь выключить зажигание и разобрать её. Далее снимите стрелку, подключите устройство к системе. После того, как прошло пару минут, можно менять положение поплавка вверх (как при наполненной емкости) и одновременно выставлять стрелку. После этого убедитесь, что она демонстрирует верную информацию при разных положениях поплавка.

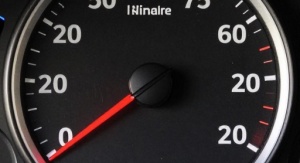

    Юстировка датчика топлива на приборной панели

  • Если стрелка указывает на наличие полного резервуара бензина, хотя в действительности это совсем не так, выполняйте следующие шаги:
  1. Проверяем исправность проводки сзади передней приборной панели. Перед этим снимите устройство и подтяните гайки, прикрепленные к указателям и обеспечивают наличие контакта.
  2. Обратите внимание на узлы, расположенные под ручником машины. Нередко именно в их неполадках кроется сбой в работе ДУТ.
  3. Случается, что все механизмы, в том числе измеритель бензина, исправны, а стрелка всё равно правильно не отображает степень наполненности топливного бака. Так бывает, если установлена модель управляющего утройства старого образца выпуска. Такое устройство не подлежит восстановлению – его нужно заменять.
  4. Если причина в том, что сбилась стрелка, стоит нажать на кнопку суточного пробега и включить зажигание.
  5. Очередной причиной сбоев в нестабильном функционировании регулятора объема горючего может стать окисление контактных пластин.

Датчик уровня топлива врет

Индикатор уровня топлива может, как занижать, так и завышать практические значения количества топлива. При таких симптомах, может помочь регулировка датчика.

Существует два вида регулировки при таком виде неисправности.

  • Первый:
    передвигаем штифт поплавка в два крайних положения, при этом на индикаторе стрелка должна попадать также в два крайних положения 0 (пустой) и 1 (полный). Если в крайнем из положений штифта стрелка не установилась в «0» или «1», то необходимо загнуть штифт таким образом, чтобы он остался подвижным и отрегулировать с загнутой осью;
  • Второй метод:
    разберите панель приборов и доберитесь до самого датчика уровня топлива, снимете стрелку с него и присоедините провода на датчик обратно. Заведите машину и дайте выдержку порядка 10 минут. Затем выставьте ось указателя в крайнее положение «1» и подсоедините указательную стрелку.

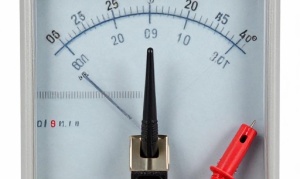

Проверка ДУТ на Ланосе — как проверить датчик на исправность

После замены датчика уровня топлива может наблюдаться отсутствие показаний на приборной панели. Связано это с тем, что причиной неисправности является не датчик. Чтобы после замены ДУТ не пришлось продолжать поиск неисправности, рекомендуется произвести проверку детали на исправность. Мало кто задумывается о том, чтобы проверить ДУТ на исправность, и тем более, практически никто не знает, как проверить деталь на пригодность. Только сделать это вполне реально, и для этого понадобится мультиметр. Процесс проверки представляет собой выполнение следующих действий:

  1. Сначала нужно извлечь модуль зажигания с бензобака, на котором располагается ДУТ
  2. Подсоединяем к контактам ДУТ щупы прибора, установленного в режим измерения сопротивления

  3. При изменении положения бегунка должно изменяться значение сопротивления прибора. Если сопротивление не меняется, значит, ДУТ неисправен, и подлежит замене. Иногда для устранения неисправности достаточно заменить бегунок, соединенный с поплавком
  4. Если сопротивление изменяется, тогда нужно знать следующее, что в положении поплавка, когда бак пустой, оно должно увеличиваться, а при полном баке — оно уменьшается. Максимальное сопротивление при пустом баке на датчике составляет 284 Ом (120 Ом), а при полном баке его значение соответствует 38 Ом

Убедившись в неисправности ДУТ на Ланосе, можно приступать к его замене. Подробное описание процесса замены описано выше. Как видно, определить и устранить неисправность в виде нерабочего указателя количества топлива в баке совсем не трудно.

Возможные неисправности и способы их устранения

Несмотря на простоту конструкции, иногда возникают проблемы с ДУТ. При неисправности прибора датчик бензина неправильно показывает уровень топлива, стрелка аналогового прибора либо не поднимается, либо показывает полный бак и т.д. Если врет ДУТ, то возможны неполадки электрического и механического характера.

Причиной электрических неполадок являются:

  • окислившиеся контакты,
  • перегоревший предохранитель,
  • повреждение проводки.

Ремонт датчика уровня топлива в этом случае заключается в зачистке контактов, замене предохранителя, прозвонке электросети и замене поврежденных участков. Причиной механических поломок чаще всего является износ и нарушение правил эксплуатации.

Можно назвать несколько причин:

  • нарушение герметичности поплавка,
  • износ комплектующих,
  • изгиб рычага.

ДУТ дает неправильные показания при износе секторов. Они быстро приходят в негодность из-за постоянного передвижения по ним бегунка. Если износ небольшой, то для восстановления работоспособности можно подогнуть бегунок, он снова будет контактировать с поверхностью сектора. Если износ существенный, потребуется замена датчика уровня топлива (автор видео Pavel Cherepnin).

Изгиб рычага возможен, когда топливный датчик неаккуратно извлекали из бака либо некорректно установили. Последствием этого будут неправильные показания. Если пробит поплавок, горючее будет попадать внутрь, и поплавок не будет плавать на поверхности. Естественно, на приборах будет отражаться неправильная информация. Механические неисправности устраняются путем замены деталей либо полностью устройства, определяющего уровень горючего в баке.

Неправильные показания могут быть из-за неправильного размещения ограничителя поплавка или неотрегулированного датчика уровня топлива в баке. Есть способ, как обмануть датчик уровня топлива. Для этого нужно регулировать угол на штанге, которая удерживает поплавок. Меняя угол, можно добиться, чтобы регулятор показывал более точные данные.

Неточные показания указателя, можно обмануть, регулируя угол на штанге, удерживающей поплавок. Выгибая его в разные стороны можно добиться в итоге более точных показаний.

Когда делают настройку

Первую калибровку индикатора уровня газа производят в момент установки газобаллонного оборудования на автомобиль. Но со временем индикация на кнопке может сбиваться или изначально быть настроена не правильно. Таким образом, если стрелка на газовом баллоне показывает одно значение, а индикация на кнопке совершенно другое, без настройки датчика уровня газа не обойтись.

Можно доверить процедуру профессионалам, но зачем платить не малые деньги за то, что можно сделать самостоятельно?

В первую очередь следует понять, а показывал ли индикатор уровня газа правильное значение раньше? Если нет, то понадобится чуть больше времени и специальный кабель ГБО, чтобы подключить электронный блок управления к ноутбуку и выставить верное значение датчика уровня газа.

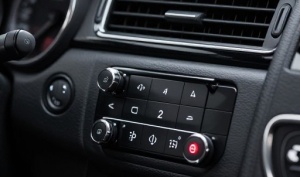

Кнопа ГБО 3/4

Для каждого датчика в блоке управлении необходимо выставить свое значение. Следует также знать о том, какой именно датчик установлен у Вас в системе и по какой схеме он работает – измеряет сопротивление, либо меряет напряжение. Выставив нужные параметры датчика следует перейти к самой калибровке.

Для чего нужен ДУТ на Ланосе

Датчик уровня топлива Ланос предназначен для определения количества уровня топлива в баке. Этот элемент сопряжен с указателем на панели приборов. Указатель представляет собой шкалу со стрелкой. Взаимосвязь датчика с УУТ позволяет водителю контролировать количество топлива в бензобаке.

Если на автомобилях с карбюраторными двигателями датчик указания топлива предназначается исключительно для того, чтобы предотвратить вероятность внезапного опустошения бака, то на инжекторных авто этот элемент служит и для других целей. Более важным предназначением ДУТ на инжекторных автомобилях является определение количества топлива в баке с целью предотвращения холостой работы бензонасоса. Категорически противопоказано допускать, чтобы бензонасос работал без перекачивания горючего, так как это приводит к сокращению его эксплуатационного ресурса.

Это интересно!
Чтобы предотвратить преждевременный износ бензонасоса на автомобилях Ланос, Сенс и Шанс, необходимо исключить вероятность эксплуатации ТС с количеством топлива меньше, чем 0,5 бака.
Когда заканчивается топливо в баке, то невозможна работа двигателя. Только допускать полного опустошения бензобака на инжекторных автомобилях строго противопоказано, иначе повышается риск необходимости замены бензонасоса на Ланос.
