Электрическая схема автомобилей ВАЗ-1111 и ВАЗ-11113

На автомобилях «Ока» применяется однопроводная схема включения приборов электрооборудования, т. е. ко всем потребителям электроэнергии подходит только один провод. Вторым «проводом», соединяющим потребителей с источниками электроэнергии, является кузов автомобиля, или «масса». Такая схема позволяет значительно уменьшить количество проводов и упростить их монтаж. С массой соединяются отрицательные выводы источников электроэнергии. При таком соединении уменьшается разъедание металлических деталей кузова из-за электрохимической коррозии.

Источниками электроэнергии на автомобиле являются генератор и аккумуляторная батарея, включаемые параллельно. Номинальное рабочее напряжение источников и потребителей электроэнергии — 12 В. Однако напряжение в системе электрооборудования в зависимости от конкретных условий может колебаться от 11 до 14,5 В, и в этих пределах потребители сохраняют свою работоспособность.

Все электрооборудование автомобилей можно условно разделить на следующие основные системы:

1. система питания, включающая в себя аккумуляторную батарею и генератор с регулятором напряжения;
2. система пуска двигателя, куда можно отнести стартер, реле стартера и соответствующие контакты выключателя зажигания;
3. система зажигания, состоящая из катушки зажигания, датчика момента искрообразования, коммутатора, свечей зажигания, проводов высокого напряжения, реле зажигания и соответствующих контактов выключателя зажигания;
4. система освещения и световой сигнализации, объединяющая в себе фары, фонари и соответствующие выключатели и реле;
5. контрольные приборы с датчиками;
6. дополнительное электрооборудование, куда входят очиститель и омыватель ветрового и заднего стекол, система обогрева заднего стекла, электродвигатель отопителя, прикуриватель и звуковой сигнал.

Работой и включением всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания 31. Включаемые цепи при различных положениях ключа приведены в таблице (см. также гл. 32).

Цепи питания тех узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее и генератору (независимо от положения ключа в выключателе зажигания). К таким узлам относятся звуковой сигнал 4, прикуриватель 45, нити ламп сигнала торможения в задних фонарях 68, фонари 70 освещения номерного знака, плафон 58 освещения салона и штепсельная розетка 11 для переносной лампы. Также непосредственно подключены к источникам питания цепи аварийной сигнализации, габаритного света и цепь сигнализации дальним светом фар.

При эксплуатации автомобилей возможны случаи коротких замыканий из-за повреждения изоляции проводов или узлов электрооборудования. Они вызывают резкое увеличение силы тока в короткозамкнутой цепи и, если не принять защитных мер, могут привести к быстрому разряду аккумуляторной батареи, перегреву проводов, оплавлению их изоляции и загоранию обивки салона автомобиля.

Для защиты от коротких замыканий на автомобиле имеется 11 плавких предохранителей. Десять из них расположены в пластмассовом блоке 22, а один предохранитель 32, защищающий цель заднего противотуманного света, находится в отдельном корпусе в жгуте проводов около выключателя 41 заднего противотуманного света. Этот предохранитель рассчитан на максимальную силу тока 8 А.

Блок предохранителей установлен под панелью приборов с левой стороны от рулевой колонки. Предохранители представляют собой тонкую пластинку из легкоплавкого металла, закрепленную на пластмассовой основе. Семь предохранителей (черного цвета) рассчитаны на максимальный ток 8 А, а три (зеленого цвета) — на 16 А. Предохранители на 16 А стоят в цепях питания узлов электрооборудования, потребляющих большой ток (таких, как элемент обогрева заднего стекла, прикуриватель, электродвигатель вентилятора системы охлаждения двигателя и т. п.).

Ниже приведены цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей.

При перегорании какого-либо предохранителя рекомендуется проверить цепи, которые он защищает, устранить неисправность, вызвавшую перегорание, а затем поставить новый предохранитель. Не допускается применять какие-либо самодельные предохранители и предохранители, не предусмотренные конструкцией автомобиля.

Наибольшее число предохранителей установлено в системе освещения, так как она имеет самую разветвленную и протяженную сеть проводов и поэтому больше всего подвержена повреждениям и замыканиям с массой. Электродвигатели очистителей ветрового и заднего стекол дополнительно защищены от перегрузок термобиметаллическими предохранителями, расположенными в самих электродвигателях. Прикуриватель дополнительно защищен от длительного включения шайбой из легкоплавкого сплава, расположенной в задней части прикуривателя.

В некоторых цепях питания электрооборудования вообще нет предохранителей. Как правило, это наиболее ответственные системы, безотказная работа которых требуется в аварийных ситуациях. Например, не защищена предохранителями система зажигания двигателя, чтобы не вводить в нее элементы, снижающие надежность работы системы в эксплуатации. При отказе системы зажигания перестанет работать двигатель. В цепи пуска также нет предохранителей, чтобы не снижать надежность пуска двигателя. Кроме того, не защищены предохранителями цепь заряда аккумуляторной батареи, а также реле включения дальнего и ближнего света фар.

Общая схема

Общая схема электрооборудования ВАЗ 11113 представлена ниже:

1 – повторитель поворотника; 2 – поворотник передний; 3 – фара; 4 – эл. мотор вентилятора с-мы охлаждения; 5 – сигнал; 6 – датчик включения вентилятора; 7 – эл. мотор насоса омыва; 8 – датчик момента подачи искры; 9 – АКБ; 10 – стартер; 11 – коммутатор; 12 – свечи; 13 – катушка; 14 – генератор; 15 – температурный датчик; 16 – датчик давления масла; 17 – розетка на 12 В; 18 – реле мех-ма стеклоочистителя; 19 – датчик уровня тормозной ж-сти; 20 – выключатель стоп-сигнала; 21 – эл. мотор стеклоочистителя; 22 – эл. магнитный клапан карбюратора; 23 – выключатель фонаря заднего хода; 24 – реле стартера; 25 – реле включения ближнего света; 26 – реле включения дальнего света; 27 – реле аварийного сигнала; 28 – прикуриватель; 29 – переключатель эл. мотора печки; 30 – доп. резистор эл. двигателя печки; 31 — выключатель освещения; 32 – предохранительный блок; 33 — предохранитель цепи питания ПТФ; 34 – реле включения обогревателя заднего стекла; 35 – реле включения эл. мотора вентилятора с-мы охлаждения; 36 – реле-прерыватель контрольки стояночного тормоза; 37 – выключатель обогревателя и омывателя заднего стекла; 38 – выключатель обогревателя заднего стекла; 39 – выключатель заднего ПТФ; 40 – контролька подсоса карбюратора; 41 – выключатель аварийной сигнализации; 42 – замок зажигания; 43 – реле зажигания; 44 – эл. мотор печки; 45 – топливный датчик; 46 – выключатель плафона; 47 – приборная доска; 48 – переключатель очистителя лобового стекла; 49 – выключатель насоса омывателя стекла; 50 – выключатель сигнала; 51 – переключатель света; 52 – переключатель поворотников; 53 – выключатель сигнальной лампы стоп-сигнала; 54 – салонный плафон; 55 – выключатель контрольки подсоса карбюратора; 56 – эл. мотор омывателя заднего стекла.

Ока — предохранители и реле

Ока — общее обозначение семейства автомобилей так же известных под названием ВАЗ 1111, ВАЗ-11113 (LADA OKA), СеАЗ-1111, КамАЗ-1111, Астро 11301.

Выпускался с различными модификациями с 1987 по 2008 год. В данной публикации вы найдёте описание предохранителей и реле в автомобиле ОКА со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ОКА.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

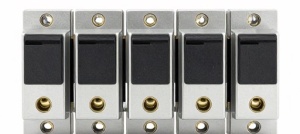

Блок предохранителей

Основной блок предохранителей находится в салоне под панелью со стороны водителя.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,1,0,0 —>

Нумерация идет с лева на права, от 1 до 10 и будет нанесена на крышку блока.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

За работу прикуривателя отвечает предохранитель номер 10 на 16А.

Замена предохранителей на Ока

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки проверяем наличие:

• Воротка;
• Головки на «10»;
• Нового БП старого образца (цилиндрического типа) или ножевого типа, если владелец решился на апгрейд;
• Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

• Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
• Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
• Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
• Отщелкиваем крышку с БП, по бокам сжимаем пластиковые фиксаторы;
• Головкой на «10» выкручиваем крепежные болты по бокам. Снимаем БП с посадочного места.

Далее вставляем БП с предохранителями ножевого типа, если проводим модернизацию оборудования или же идентифицируем неисправный модуль, заменяем его новым.

• Привинчиваем болты, надеваем защитную крышку.

Дополнительные реле

В зависимости от комплектации и исполнения возможно дополнительное размещение реле.

p, blockquote 13,0,0,1,0 —>

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Назначение

p, blockquote 16,0,0,0,0 —>

1. Реле аварийной сигнализации и указателей поворота (494.3747 / 2105-3747010-01) — расположено за комбинацией приборов.



2. Реле переднего стеклоочистителя (РС-514 (2101-5205150)) — расположено под обивкой, левой боковины.



3. Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) — расположено за комбинацией приборов, рядом с реле указателей поворота (см пункт 1).
4. Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20).
5. Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) — закреплено саморезом изнутри панели приборов.



Предохранители

Расположение

Блок предохранителей находится в салоне автомобиля под панелью приборов, с левой стороны от рулевой колонки.

Описание

1 (16А) — Электродвигатель вентилятора отопителя / Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя / Реле (обмотка) включения обогрева заднего стекла / Электродвигатели очистителя и омывателя заднего стекла и омывателя ветрового стекла

2 (8А) — Электромагнитный клапан карбюратора / Реле и электродвигатель очистителя ветрового стекла / Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) / Контрольная лампа указателей поворота / Задние фонари (лампы света заднего хода) / Обмотка возбуждения генератора (при пуске двигателя) / Контрольная лампа воздушной заслонки карбюратора / Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости / Контрольная лампа давления масла / Контрольная лампа разряда аккумуляторной батареи / Указатель температуры охлаждающей жидкости / Указатель уровня топлива с контрольной лампой резерва

3 (8А) — Левая фара (дальний свет) / Контрольная лампа дальнего света фар

4 (8А) — Правая фара (дальний свет)

5 (8А) — Левая фара (ближний свет)

6 (8А) — Правая фара (ближний свет)

7 (8А) — Левая фара (габаритный свет) / Левый задний фонарь (габаритный свет) / Фонари освещения номерного знака / Контрольная лампа габаритного света

8 (8А) — Правая фара (габаритный свет) / Правый задний фонарь (габаритный свет) / Лампа освещения комбинации приборов / Лампа освещения прикуривателя

9 (16А) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации / Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16А) — Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения / Звуковой сигнал / Штепсельная розетка для переносной лампы / Плафон освещения салона / Задние фонари (лампы стоп-сигнала) / Прикуриватель

Расположение

Блок из пяти реле находится в салоне автомобиля под панелью приборов, с левой стороны от рулевой колонки.

Схема установки предохранителей

Стоимость оригинального блока предохранителей в сборе (далее — БП) от 1200 рублей. качественные аналоги от 800 рублей.
