Замена задних тормозных колодок ваз гранта

На тормозные колодки Лада Гранта установлен ресурс в 35 тысяч километров, но на практике замена передних тормозных колодок может потребоваться значительно раньше, и стоит выполнить ремонт своими руками, не дожидаясь очевидных сигналов о неполадках в тормозной системе автомобиля.

В противном случае автомобиль может нести в себе потенциальную угрозу для вас и других участников дорожного движения, поскольку велики риски полной потери управляемости в самый неподходящий момент. Замена передних тормозных колодок на Лада Гранта осуществляется всегда одновременно на паре колес. Операция довольно простая и большинство автовладельцев предпочитают делать такой ремонт своими руками, не обращаясь на СТО. Тем, кто планирует впервые менять колодки самостоятельно, рекомендуем начать с ознакомления со схемой данного узла автомобиля.

Необходимые запчасти

Для замены нужно приобрести новые передние тормозные колодки в сборе с артикулом 2110-3501089, GDB458, 21100350180082, V210, 2108-3501090 или 2110-3501080. Устройство предлагаются в упаковках по 4 штуки. Цена комплекта варьируется от 400 до 1600 рублей. Новые детали должны точно соответствовать по размерам старым колодкам. В качестве альтернативы российским запчастям можно рассмотреть бренд Bosch или китайские аналоги, но к последним стоит относиться крайне настороженно.

Необходимые инструменты

Для выполнения работ потребуются:

насос для удаления избытков тормозной жидкости, если таковой отсутствует, можно воспользоваться шприцом или клизмой;
шлицевая отвертка;
жесткая щетка;
рожковый ключ 17;
накидной ключ 13;
плоскогубцы;
струбцина;
башмаки для подпора колес, можно заменить кирпичами;
ветошь;
домкрат;
тормозная жидкость.

Самостоятельные работы вполне обоснованы экономией времени и денег, на 31 мая 2020 года стоимость замены передних тормозных колодок в автосервисе стартует от 600 рублей. Дополнительно, автовладелец сможет осмотреть свой автомобиль, то есть провести его ревизию самостоятельно.

Порядок операций

Перед процедурой замены тормозных колодок на автомобиле Лада Гранта нужно выполнить ряд подготовительных мероприятий:

проверить уровень тормозной жидкости и откачать излишки;
зафиксировать колеса;
ослабить болты на колесных дисках;
поднять машину домкратом;
вывернуть руль автомобиля в сторону, где меняется колодка.

После этих действий можно приступать непосредственно к ремонту:

Нужно найти пластину с загибом, которая стопорит фиксирующий болт цилиндра. С помощью плоскогубцев раздвинуть края, чтобы крепеж стал доступен.

Направляющий палец фиксируется.

Фиксирующий болт цилиндра нужно полностью вывернуть и изъять вместе с пластиной.

Теперь нужно открыть скобу, так открываются колодки.

Старые устройства снимаются, на посадочных местах нужно тщательно вычистить все загрязнения щетками и ветошью.
После очистки посадочного места можно приступать к установке новых деталей. Сначала нужно полностью задвинуть поршень в цилиндр, в противном случае установить скобу – невозможно. Делается операция с помощью мощной отвертки или плоскогубцами.

Читать дальше: Какую зимнюю резину поставить на ланос

Дальнейшие операции выполнятся в обратной последовательности.
Аналогично проводится процедура со вторым передним колесом. Перед началом – нужно переустановить домкрат и повернуть руль в сторону колеса, на котором выполняются работы.
После замены нужно проверить уровень тормозной жидкости в бочке, при необходимости – долить.

Также смотрите замену передних тормозных колодок на Лада Гранта на этом видео:

Важно! После замены нужно прокачать тормоза. Для этого под задние колеса устанавливается брус или другое приспособление, плотно фиксирующее колеса. Затем заводится автомобиль, и прорабатывается тормозная педаль.

Тормозная система автомобиля Lada Granta 2190.

Тормозная система

— это такая система автомобиля, благодаря которой можно управлять замедлением или снижением скорости, вплоть до полной остановки, а также избежать движение или скатывания при стоянке авто.

К тормозной системе автомобиля Лада Гранта относятся такие элементы, как тормозные колодки, тормозные цилиндры, тормозные шланги и трубопроводы, вакуумный усилитель тормозов, распределитель тормозных сил, главный тормозной цилиндр и т.д.

Тормозная система Гранты во многом повторяет такую автомобиля Лада Калина. Система является двухконтурной. Это означает, что 2 контура работают независимо друг от друга. То есть, при потере герметичности одного контура, 2-й остается рабочим. Именно поэтому, в один контур включена левая и правая сторона автомобиля. В целях более безопасного торможения в случае выхода из строя одного из тормозного контура правая и левая сторона должна тормозить одинаково. Достигается это благодаря соединению в один контур пар колес: левое переднее — правое заднее; правое переднее — левое заднее.

Для более эффективного и комфортного торможения на автомобиле Лада Гранта применен вакуумный усилитель тормозов(ВУТ). Он усиливает в несколько раз прикладываемое на педаль тормозов усилие. Следует заметить, что ВУТ работоспособен только при заведенном двигателе. Поэтому, не стоит выключать зажигание авто при езде накатом с горки — у Вас возникнет ощущение что тормоза пропали.

Гидравлическая схема тормозов Лада Гранта(версия без ABS)

1, 25 — тормозные механизмы правого переднего и левого переднего колеса;
2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам;
3, 4, 15, 18, 21, 5, 10, 13, 22, 27 -трубопроводы гидравлической тормозной системы;
6 — пластиковый бачок главного цилиндра тормозов;
7 — главный цилиндр гидропривода тормозов;
8 — вакуумный усилитель;
9, 30 — держатели трубопроводов;
11 — гибкий шланг тормозного механизма правого заднего колеса;
12, 17- тормозной механизм правого заднего колеса;
14, 31 — скобы крепления гибких шлангов;
16- гибкий шланг тормозного механизма левого заднего колеса;
19 — упругий рычаг привода регулятора давления;
20 — регулятор давления;
23 – педаль тормоза;
24 — гибкий тормозного механизма левого переднего колеса;
26 — тройник контура правый передний — левый задний тормоза;
28 — тройник контура левый передний — правый задний тормоза;
29 — болты крепления тройников В зависимости от комплектации, на Лада Гранта может быть установлена антиблокировочная система тормозов, которая не дает колесам тормозить юзом, повышая этим устойчивость и оставляя управляемость автомобиля во время экстренного торможения.
Гидравлическая схема тормозов Лада Гранта с системой ABS
1, 14, 22 — скобы крепления гибких шлангов;
2 — тормозной механизм правого переднего колеса;
3 — гибкий шланг тормозного механизма правого переднего колеса;
4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза;
6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза;
7 — пластиковый бачок главного тормозного цилиндра;
8-вакуумный усилитель;
9, 24 — держатели трубопроводов;
11 — гибкий шланг тормозного механизма правого заднего колеса;
12 — тормозной механизм заднего колеса;
16 -тормозной механизм заднего левого колеса;
17 — гибкий шланг тормозного механизма левого заднего колеса;
19 – педаль тормоза; 20-тормозной механизм левого переднего колеса;
21 — гибкий шланг тормозного механизма левого переднего колеса;
23 — главный цилиндр гидропривода тормозов;
25 — гидро-электронный модуль ABS
В данном разделе Вы сможете найти описание по замене тормозных колодок, шлангов, работе вакуумного тормозного цилиндра.

Резюмируем

Как видите, процесс замены тормозных колодок не сложен, важно изначально понять, как починить. Работы не займут много времени – полчаса, а на второй-третий раз вы сделаете это еще быстрее. Обращайте внимание на звуки при торможении: если появился свист, скрежет или скрип, ощущается отдача в педали, система начинает «бить» – пора устанавливать новые колодки. Практика показывает, что на Лада Гранта у водителя со спокойной манерой вождения, ресурс комплекта увеличивается до 50 тысяч километров, у автомобилистов, у лихачей – снижается до 30 тысяч километров.

Вообщем дело такое, ездил на заводских колодках ТИИР все вы их прекрасно знаете, ну и думаю чет задолбал меня этот скрип при нажатии на тормоз! Друг посоветовал колодки фирмы Маркон (помоему так называются), на его Шевроле Ниве не скрипели!

Проехавшись примерно 1 тыщу км на них засвистели как ментовской УАЗик! Примерно через еще 300 км стали свистеть как суу… суслик! Я потом уже понял что заводские та еще просто шептали а не свистели по сравнению с Маркон. Подумал поставить заводские обратно но потом вспомнил что я их выбросил! =)

Просто песня а не колодки, а представьте в пробках от получаса до полутора часов! Просто мозг взрывается! Да и стыдно =)

Ударился в поиске по интернету какие же все таки колодки не скрипят на Гранту. Очень много кто писал про Feradoo(зеленые, они мягкие и похуже тормозят) и Ferado(красные, лучше тормозят но стирают тормозной диск быстрее), все говорят что зеленые после определенного пробега поскрипывали, потом все видимо стали покупать красные. Но итог таков что они все равно рано или поздно скрипели.

Когда на улице видел проезжающую Ладу Гранту в пробке так и охота было выбежать из машины и спросить «Чувааааак какой фирмы у тебя колодки!» =))) Я потом этот скрип слышел у всех, как колодочныйманьяк =))))

Читать дальше: Проставки отрицательного развала задних колес ваз

Но поискав в интернете получше нашел видео запись одного чувачка который говорил про колодки TRW GDB 1446.

Потом нашел запись БЖ Daseros(лада калина) спросив его про скрип он ответил мне «проехал 15 тыс ни одного скрипа не было…это колодки для европы.отличные)))сам в шоке)»

На следущий день начал искать как бЭшанный колодки TRW GDB 1446, у нас на авторынках не было и в магазинах тоже! Но покапавшись в инете нашел на сайте www.exist.ru/price.aspx?p >

Сейчас они стоят из-за скочка доллара 1 228,33р. И вот они пришли, сразу же проверил через мобильник по QR-коду на лицензию, все норм не подделка =)

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как правильно выбрать и какие лучше покупать тормозные колодки для Гранты

Поставку элементов тормозной системы для Гранта осуществляет . Специализация: грузовые и легковые автомобили. Начиная с конца 2012 года ОАО «ТИИР» поставляет передние накладки из композиционного материала (1118-3501090). Особенность комплектующих в отсутствии в конструкции противоскрипных пластин. С тыльной стороны нанесена специальная мастика для подавления шумов, вибраций, скрипов.

Технология показала ряд недоработок и в 2013 году ТИИР поставляет новые колодки под индексом (2192-3501090-10). Они изготовлены также из композиционного материала под номером ТИИР-299. С внешней стороны установлены противоскрипные пластины «Nulok» для Лада Гранта. Задний контур оснащен колодками (21920-3502090-10) дискового типа. Комплектующие также поставляет ОАО «ТИИР». Номер композиционного материала ТИИР – 444.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
Ключи на 13: рожковый и трещотка с длинной головкой;
Балонный ключ;
Головка Е-8;
Головка на 7;
Отвертки для снятия и установки пружин;
Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

Ставим автомобиль на ровной поверхности;

Снимаем с ручника, ставим на нейтралку;

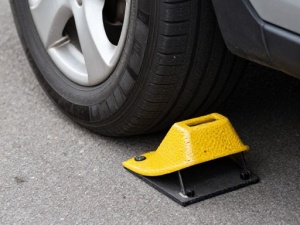

Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);

Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;

Страгиваем болты крепления колеса;

Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен.

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

пружину верхнюю №5;
планку разжимную №6;
пружину нижнюю №13;
пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Читать дальше: Замена масла mitsubishi asx

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

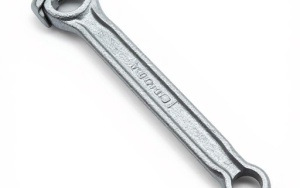

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Как поменять задние колодки на Лада «Гранта»

На Лада «Гранта» может быть установлена антиблокировочная система. Замена задних колодок «Гранта» с АБС и без практически не отличается. Разница лишь в наличии датчика, который необходимо отключать, меняя колодки с АБС.

Читать дальше: Подвесной подшипник шруса форд фокус 2

Внимание: задние колодки следует менять только в комплекте. Недопустимо менять колодки только с одной стороны;

Перед заменой задних колодок Лада «Гранта» следует проверить уровень тормозной жидкости. Если он близок к максимальному, необходимо резиновой грушей отобрать немного жидкости в подготовленную емкость.

Колодки меняются поэтапно: сначала с одной, потом с другой стороны.

Замена задних колодок «Гранта» выполняется следующим образом:

полностью опустить рычаг «ручника»;
ослабить натяжение регулировочного болта «ручника»;
выкрутить направляющие штифты, удерживающие тормозной барабан;
очистить от загрязнений посадочное место тормозного барабана, расположенное на ступице колеса;
обработать посадочное место WD-40;
обстучать барабан молотком с резиновым бойком, чтоб облегчить последующий демонтаж;
ввернуть болты в резьбовые отверстия на барабане и спрессовать барабан, равномерно закручивая болты;

Внимание: если нажать на педаль тормоза при снятом тормозном барабане, поршни могут выпасть из рабочего тормозного цилиндра, поэтому делать это недопустимо!

произвести визуальный осмотр тормозного барабана (не должно быть трещин, сколов, глубоких рисок);
при помощи пары монтажных лопаток свести задние колодки «Гранта»;
при помощи пасатижей или шлицевой отвертки вывести конец верхней пружины, стягивающей колодки;
отсоединить верхнюю пружину;
опустить переднюю колодку и снять вместе с нижней пружиной, стягивающей колодки;
снять верхнюю стяжную пружину;
демонтировать распорную планку;

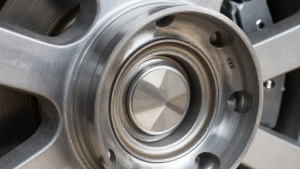

вывести крюк распорного рычага тормозного механизма из зацепления с тросом стояночного тормоза;
снять вторую (заднюю) колодку;
расшплинтовать осевой палец распорного рычага при помощи пассатижей;
снять с колодки шайбу;
отсоединить распорный рычаг и осевой палец;
очистить от коррозии и грязи детали механизма;
убедиться в отсутствии утечки тормозной жидкости из рабочего цилиндра (если цилиндр течет, его необходимо заменить);
закрепить на новой колодке осевой палец, распорный рычаг и пружину;
установить колодку;
пассатижами установить шплинт на осевой палец;

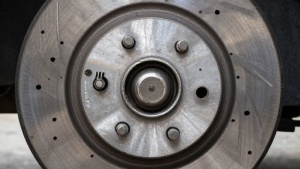

зацепить наконечник троса ручного тормоза за распорный рычаг;
установить распорную планку;
поставить на место вторую колодку, предварительно надев на колодки нижнюю пружину;
пассатижами или шлицевой отверткой натянуть и установить верхнюю стяжную пружину;
установить тормозной барабан;
затянуть два направляющих штифта;
несколько раз нажать на педаль тормоза, чтобы колодки стали в рабочее положение;
установить колеса, затянуть болты крепления;
снять машину с домкрата;
заменить колодки на втором колесе.

Теперь вы знаете как заменить задние колодки Лада «Гранта» и можете сделать это саомстоятельно.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

оснащена датчиками АБС (они же датчики вращения колеса);
задние колодки имеют отверстия для датчиков;
под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Что еще следует знать о замене колодок

Выбирая новые колодки в магазине, следует обратить внимание на их качество и оригинальность производителя. Лучше обратить внимание на проверенные фирмы: ATE, Dafmi, brembo, STS, ВАТИ. Дешевые некачественные изделия могут тормозить значительно хуже, а в критической ситуации разрушиться, что приведет к потере контроля за автомобилем.

Как понять тормозит ли конкретное колесо?

Свидетельством того, что тормоза на данном колесе работают является блеск на диске или барабане:

Где меняют тормозные колодки?

У официального дилера, или на любом СТО, где занимаются ремонтом ходовой. Есть также специалисты занимающиеся только ремонтом тормозной системы.

Есть ли альтернатива замене колодок? Как увеличить срок их замены?

Да, это реставрация тормозных колодок. Когда просто меняют фрикционный слой. По стоимости это обычно равно или даже дороже покупке новых колодок, однако фрикционный слой в этом случае намного толще и качественнее, как утверждают специалисты. В результате, ресурс отреставрированной детали вырастает в несколько раз.

Сколько по времени меняют тормозные колодки?

По нормативам СТО на замену что задних, что передних колодок отводится 0,8 — 1,2 часа, в зависимости от модели авто.

Как часто менять тормозные диски?

Тормозные диски и барабаны требуют регулярной замены не так часто. Обычно их хватает на 3-4 комплекта колодок, после чего сильный износ диска будет сказываться на эффективности торможения и сроке службы новых колодок. Иногда, вместо замены достаточно проточить сам тормозной диск, если это позволяет его толщина. Таким же образом поступаем с тормозными барабанами.

Общие вопросы

Разберемся, когда же нужно менять колодки и что выбрать из комплектующих.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

колеса шумят – гремят – вибрируют при торможении;
на колодках осталось 1,5 мм (либо меньше);
колодки расслоились, из-за чего колеса периодически заклинивает;
перестал держать ручник;
вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Для примера:

Здесь результаты поиска колодок в одном известном онлайн-магазине.

Здесь – то же в другом известном онлайн-магазине.

Вариантов много не бывает.

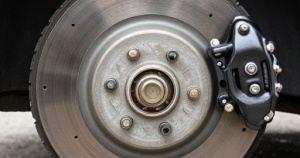

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

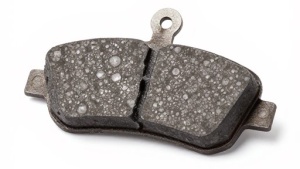

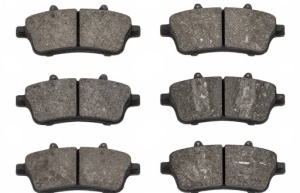

Периодичность замены передних колодок Лада “Гранта”

Даже при штатном режиме эксплуатации колодки выхаживают разное количество километров. Это может быть и 10, и 60 тысяч километров. Частично это зависит от стиля вождения, но важную роль играет состояние таких деталей:

тормозные шланги;
удерживающие и демпфирующие скобы и пружины;
тормозные манжеты;

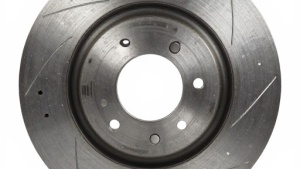

тормозные диски;
пыльники;
уплотнители;
регулировочные тяги;
крепеж тормозных колодок.

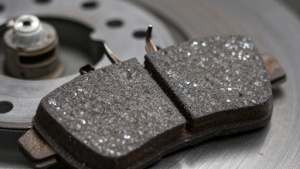

Неисправности этих элементов постепенно накапливаются, что приводит к потере эффективности тормозов и ускоренному или неравномерному износу колодок. На срок службы колодок влияет реагент, которым посыпают дороги зимой. Поэтому назвать точный пробег автомобиля, через который необходимо менять тормозные колодки, не сможет никто. Поэтому необходимо контролировать толщину и состояние накладок на колодках. Если они тоньше 1,5 мм, отслоились, обуглились или выкрошились, необходимо произвести замену колодок Лада “Гранта”.

Напоминалка

Подытожим ключевые моменты:

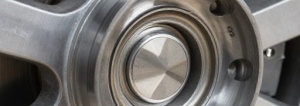

Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;

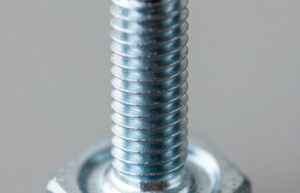

Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
Нельзя нажимать педаль тормоза после снятия барабана;
Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Есть что добавить к статье? Пишите все в комментариях!
