Замена рабочего тормозного цилиндра ваз 2107

Разборка и сборка главного тормозного цилиндра Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

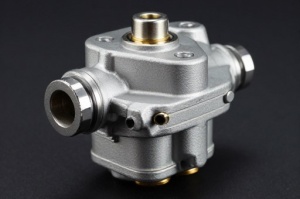

Главный цилиндр гидравлического привода тормозов ваз 2104, ваз 2105, ваз 2107: 1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

Детали главного цилиндра привода тормозов лада классика: 1 — корпус цилиндра; 2 — стопорная шайба; 3 — штуцер; 4 — уплотнительная прокладка; 5 — уплотнительная шайба; 6 — стопорный винт поршня; 7 — возвратные пружины поршней; 8 — чашка; 9 — прижимная пружина уплотнительного кольца; 10 — уплотнительное кольцо; 11 — распорное кольцо; 12 — поршень привода задних тормозов; 13 — шайба; 14 — поршень привода передних тормозов

Выверните стопорные винты 7 и выньте все детали в порядке. Сборку цилиндра ваз 2107, ваз 2105, ваз 2104 проводите в последовательности, обратной разборке. При этом детали смазывайте тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.

Тормозная система

В тормозной системе автомобиля «Жигули» применено много конструктивных решений, ранее не встречавшихся на отечественных легковых автомобилях, — дисковые тормоза передних колес, сдвоенный главный тормозной цилиндр, ограничитель давления, алюминиевые барабаны задних тормозов. Поскольку большинству автолюбителей они незнакомы, уделим им особое внимание. Прежде всего надо сказать о двухконтурной системе гидравлического привода тормозов. Впервые два независимых контура трубопроводов, подводящих жидкость к тормозам передних и задних колес, появились в конце 30-х годов на гоночных автомобилях, где надежности тормозов придается первостепенное значение. При обрыве шланга или утечке жидкости в одном контуре другой контур не выходит из строя, и машину удается затормозить. Несколько лет назад это решение было заимствовано конструкторами серийных легковых автомобилей. Два главных цилиндра, работающих на гоночных автомобилях параллельно, они расположили один за другим в общем корпусе, чтобы сделать узел более компактным. Дисковые тормоза легковые автомобили также унаследовали от своих гоночных собратьев, на которых они успешно применяются уже семнадцать лет. Более высокая эффективность дисковых тормозов по сравнению с барабанными — вот причина, почему ими оснащаются чаще всего передние колеса, на долю которых приходится значительная часть тормозного усилия. Задние же тормоза «Жигулей» сделаны барабанными, так как они менее нагружены. Кроме того, при этой конструкции упрощается привод ручного тормоза. Учитывалось и то, что задние дисковые тормоза, «обстреливаемые» потоком грязи и пыли из-под передних колес, чересчур быстро изнашивались бы при эксплуатации автомобиля на проселочных дорогах. Чтобы задние тормоза «Жигулей» не были тяжелыми и хорошо охлаждались, их снабдили алюминиевыми барабанами с залитыми в них чугунными кольцами, по которым работают колодки. Еще одна важная особенность тормозной системы «Жигулей» — регулятор давления. При резком торможении автомобиля всегда происходит перераспределение нагрузок — машина «клюет» носом, а нагрузка на задние колеса уменьшается. В результате их сцепление с дорогой ухудшается, и они «идут юзом». Это явление (если ведущие колеса задние), особенно во время движения по заснеженной и мокрой дороге, приводит к заносу задней части автомобиля, а порой и к авариям — в этом случае машина теряет управляемость. Очевидно, что в зависимости от нагрузки на задние колеса (число пассажиров, количество багажа, перераспределение веса при резком торможении) необходимо регулировать давление жидкости, а следовательно, и усилие торможения на задних колесах. Тогда «юз» будет предотвращен. Датчиком такого «автоматического» регулятора является механическая связь между задним мостом и кузовом, расстояние между которыми изменяется как раз в зависимости от нагрузки на заднюю ось. Рассмотрим теперь конкретно каждый узел системы.

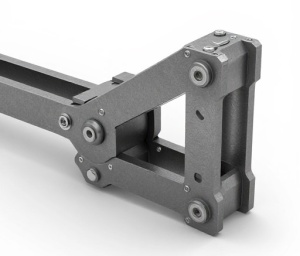

Установка тормозной педали

: 1 — главный тормозной цилиндр; 2 — толкатель; 3 — педаль; 4 — регулируемый упор и включатель стоп-сигнала; 5 — контргайка; 6 — оттяжная пружина; 7 — кронштейн педалей.

Как на большей части современных легковых автомобилей, тормозная педаль сделана подвесной и крепится вместе с педалью сцепления на оси кронштейна 7. Своим торцом он прижат к панели передка кузова и (привернут к ней вместе с главными цилиндрами привода тормозов и сцепления гайками на четырех шпильках. Педаль 3 через толкатель 2 действует на поршень главного тормозного цилиндра, который подает жидкость к тормозам. При перемещении педали немедленно срабатывает включатель 4 стоп-сигнала, на толкатель которого она опирается в исходном положении. Полный ход педали — около 140 мм.

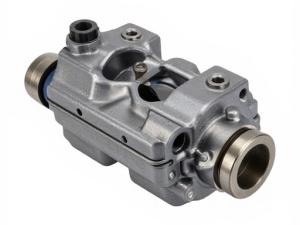

Главный тормозной цилиндр

: 1 — пробка; 2 — корпус; 3 — поршень привода задних тормозов; 4 — поршень привода передних тормозов; 5, 9 — уплотнительное кольцо; 6, 10 — фиксирующий болт; 7, 11 — пружина; 8 — упорная шайба; 12 — установочное кольцо; 13 — впускное отверстие; 14 — прижимная пружина.

Ремонт главного тормозного цилиндра на ВАЗ 2107

Исправная тормозная система автомобиля ВАЗ 2107 является залогом безопасности, как водителя, так и пассажиров. Именно по этой причине следует уделять ей особое внимание, и при появлении малейших признаков неисправностей незамедлительно начинать ремонт.

Главный тормозной цилиндр на ВАЗ 2107 является одним из основных элементов тормозной системы автомобиля. У него может быть две основных неисправности. Первая выражается в появлении течи жидкости из главного тормозного, вторая в снижении эффективности системы, которую можно определить только после проверки рабочих. В большинстве случаев обе неисправности можно устранить путем несложного ремонта главного тормозного, который заключается в замене уплотнительных манжет и пыльника. Однако в некоторых случаях решить проблему может только замена цилиндра.

Для начала, необходимо разобрать тормозной цилиндр и определить, целесообразно ли выполнять его ремонт. Для работы понадобится минимум инструмента:

• Ключ на 10 обычный;
• Ключ на 10 специальный, для трубок;
• Ключ на 13;
• Отвертка плоская.

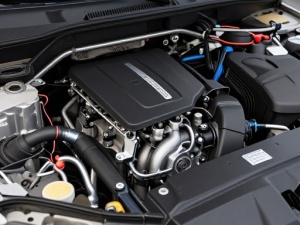

Главный цилиндр располагается в моторном отсеке ВАЗ 2107, на перегородке между подкапотным пространством и салоном. Прежде чем его снимать, необходимо поочередно отсоединить шланг от бачка с жидкостью и две трубки:

• Прежде чем отсоединять шланг, рекомендуется выбрать тормозную жидкость из бачка, чтобы не разливать ее. Процедура предельно простая – послабляем хомут и снимаем шланг.
• Трубки откручиваем при помощи специального ключа на 10.

Теперь, когда все подводящие и отходящие трубки отсоединены, ключом на 13 откручиваете гайки крепления цилиндра к корпусу, и снимаете его.

Теперь следует разобрать главный тормозной цилиндр и провести осмотр на предмет возможности произвести его ремонт. Здесь тоже не должно возникнуть никаких проблем – нужно лишь поочередно открутить стопорные винты, начиная от пробки. Выкручивая второй винт, придерживайте поршень, чтобы он не выскочил под воздействием пружины. Первый поршень выйдет сам, второй нужно будет выбить, постучав корпусом по деревяшке.

Вытянув оба поршня с пружинами, осмотрите зеркало цилиндра на предмет наличия на нем раковин, царапин, других повреждений. Если зеркало чистое, значит возможен ремонт, в противном случае — замена главного тормозного новым.

Так как сама замена проблем вызвать не должна, то дальше опишем тот случай, когда ремонт имеет смысл. Приобретите ремкомплект для вашего главного тормозного цилиндра.

Снимите все уплотнительные кольца с поршней и тщательно протрите все детали: поршни, пружины, корпус.

Одеваем новые уплотнительные манжеты и собираем главный цилиндр, в обратной последовательности. Прикручиваем его к корпусу, подсоединяем трубки, шлангочку от бачка. Трубки закручиваем не полностью, заливаем в бачок новую жидкость и, как только она начнет вытекать из-под трубок, закручиваем их до конца. Скорее всего, после окончательной сборки понадобится прокачка системы, для удаления пузырьков воздуха. По сути, при этом происходит полная замена жидкости.

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

• на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
• если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
• если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд. Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю. Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта. И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание.

labavto.com

Главный тормозной цилиндр (ГТЦ) – один из основных элементов тормозной системы, от которого зависит насколько безопасным будет эксплуатация автомобиля. Водитель обязан следить за его исправностью. Если обнаружены неисправности, необходимо сразу же принимать меры. Халатность и затягивание с ремонтом может привести к аварии. Выявить неисправности и отремонтировать ГТЦ ВАЗ 2107 можно самостоятельно.

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

• распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
• передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
• направляет лишнюю ТЖ в расширитель;
• возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

• на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
• для того, чтобы затормозить, нужно сильно давить на педаль;
• большой свободный ход педали, порой она проваливается;
• при резком торможении машина уходит в сторону от направления движения;
• машина медленно тормозит, педаль максимально отжата;
• утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

• с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

• выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
• далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.

Как самостоятельно прокачать тормоза на ВАЗ 2107 (Видео,фото)

Когда необходима прокачка тормозов ВАЗ 2107

Прокачивать тормозную систему приходится в четырех случаях:

1. Замена тормозной жидкости. Срок службы тормозной жидкости ограничен. Со временем она поглощает влагу из воздуха, что может стать причиной коррозии поверхности тормозных цилиндров и выхода их из строя. Также вода ухудшает основное свойство тормозной жидкости — снижает температуру кипения.
2. Рекомендуемый срок службы тормозной жидкости на автомобилях ВАЗ – 2 года, после чего стоит произвести его замену. Это касается стандартной тормозной жидкости на гликолевой основе.
3. Устранение неисправности тормозной системы. При замене тормозных шлангов и цилиндров неизбежна утечка тормозной жидкости и попадание воздуха в систему. Поэтому после ремонтных работ обязательно проводится прокачка тормозов ВАЗ 2107.
4. Попадание воздуха во время эксплуатации. Это проявляется в ухудшении эффективности торможения, «мягкой педали» или в неравномерном торможении отдельных колес.

Что необходимо для прокачки тормозной системы

Прокачать тормозную систему самому практически невозможно. Работы выполняются вдвоём. Один человек («слесарь») работает с тормозной системой, откручивает штуцера. Второй («напарник») находится в салоне автомобиля и должен по команде нажимать или отпускать педаль тормоза.

Также нужны такие инструменты:

• накидной ключ на 8/10;
• трубочка из ПВХ или резиновая шлангочка, внутренний диаметр которой соответствует диаметру штуцера;
• емкость для сбора отработанной жидкости.
• Так же необходима тормозная жидкость.

Как прокачать тормоза на ВАЗ 2107

Для удобства работ и обеспечения свободного доступа к штуцерам тормозных цилиндров следует воспользоваться смотровой ямой. Конструкция передних тормозных механизмов требует снятия колес для прокачки тормозной системы.

Перед началом работ необходимо заполнить до максимума тормозной бачок, а во время прокачки необходимо следить, чтоб он был постоянно наполнен тормозной жидкостью. Если упустить этот момент, в рабочий цилиндр попадет воздух и придется начинать работу заново.

Порядок действий для каждого из 4 рабочих цилиндров следующий:

• Снять защитный колпачок со штуцера.
• Ослабить затяжку штуцера при помощи накидного ключа. Если штуцер давно не откручивали, могут потребоваться значительные усилия. Надо быть особенно осторожным, чтобы не повредить грани, иначе работа может сильно осложниться, вплоть до того, что потребуется замена тормозного цилиндра.
• Надеть на штуцер трубку и опустить ее коне в емкость для тормозной жидкости.

Непосредственно прокачка выполняется следующим образом:

• «Напарник», сидящий в салоне, по команде «слесаря» выжимает педаль до упора.
• «Слесарь» откручивает штуцер на половину оборота, чтобы жидкость вместе с пузырьками воздуха вышла в емкость по надетой трубке. Педаль тормоза «проваливается» до пола.
• «Слесарь» закручивает штуцер, «напарник» по команде отпускает педаль.

Процедура повторяется, пока из трубки не перестанут выходить пузырьки воздуха. Во время прокачки коне трубки должен быть постоянно опущен в тормозную жидкость, чтоб воздух не попал в цилиндр.

Таким образом прокачиваются все четыре рабочих тормозных цилиндра. Следует придерживаться определенной последовательности при прокачке цилиндров. Прокачивают их «от дальнего к ближнему»:

1. Правый задний.
2. Левый задний.
3. Правый передний.
4. Левый передний.

После завершения прокачки каждого цилиндра необходимо затянуть штуцер и надеть защитный колпачок.

Прокачка тормозов ВАЗ 2107 вполне осуществима в домашних условиях и для этого не нужны дорогостоящие специальные инструменты и приспособления. Особой квалификации тоже не требуется. Отпускать и нажимать тормозную педаль по команде «слесаря» может даже ребенок.

Нередко владельцы модернизируют тормозную систему, устанавливая более эффективные, качественные и дорогие детали. Однако это никак не меняет методики прокачки и не отменяет необходимости периодических работ по замене тормозной жидкости.

semerkavaz.ru

Основные поломки ГТЦ

В главном тормозном цилиндре ВАЗ-2107 постоянно находится жидкость, которая при поломках может вытекать наружу. Всего неисправностей две – вытекание жидкости из ГТЦ, а также существенное падение эффективности тормозной системы. Обычно все поломки устраняются ремонтом (заменой) главного цилиндра и прокачкой системы.

Для ремонта цилиндра потребуется заменить почти все его составляющие: пыльники, манжеты, при необходимости поршни. Но иногда ремонт нецелесообразно проводить, поэтому лучше полностью заменить механизм. Если на внутренних стенках цилиндра присутствует существенная выработка, это приведет к потере герметичности даже при установке новых уплотнительных колец.

Демонтаж главного цилиндра

Прежде чем производить демонтаж, вам потребуется слить жидкость из расширительного бачка и снять трубки. Затем вам потребуется выполнить такие действия:

1. При помощи специального ключа на «10» ослабьте затяжку всех трубок.
2. Выкрутите полностью трубки обычным ключом на «10». Желательно внизу положить тряпку, чтобы тормозная жидкость не попала на элементы кузова.
3. После отключения ГТЦ от системы необходимо с помощью ключа на «13» выкрутить гайки, которыми осуществляется крепеж к корпусу вакуумного усилителя.

На этом демонтаж окончен. Замену тормозного цилиндра нужно производить в строго обратной последовательности. Но если же имеется возможность сделать ремонт, проводите разборку цилиндра.

Как разобрать ГТЦ?

Точный ответ на то, можно ли произвести ремонт, можно дать лишь после того, как разберете главный тормозной цилиндр ВАЗ-2107. Чтобы это сделать, вам достаточно выполнить простые манипуляции:

1. Выкручиваете первый стопорный винт и извлекаете поршень с пружиной.
2. Выкручиваете второй стопорный винт, отверстие нужно прикрыть пальцем, так как поршень может выскочить.

Если вдруг поршень заклинило, его нужно выбить – для этого маленьким деревянным бруском постучите по корпусу главного цилиндра. Обязательно произведите осмотр:

1. На зеркальной внутренней поверхности не должно быть царапин, раковин, иных повреждений.
2. В отверстиях под стопорные винты резьба должна быть целой.
3. Цилиндр не должен иметь отверстие в форме эллипса.

В том случае, если отсутствуют повреждения, можно сделать ремонт. Для этого используете специальный комплект для тормозного цилиндра. Цена его намного ниже, нежели механизма в сборе – около 80-100 рублей, в зависимости от производителя. Стоимость нового ГТЦ не менее 700 рублей.

Вам потребуется снять все уплотнительные колечки, протереть детали – корпус, пружины и поршни. После этого надеваете манжеты и осуществляете сборку главного тормозного цилиндра ВАЗ-2107. Ее производите в обратной последовательности, трубки затягивать нужно с большим усилием, но без фанатизма. После заливки жидкости проводите прокачку и осмотр на предмет наличия протечек. Если таковые имеются, то необходимо сильнее затянуть штуцеры. Если жидкость выходит из-под отверстия возле вакуумника, придется заменить цилиндр полностью.
