13.10 Ремонт колесного тормозного цилиндра


Ремонт переднего тормозного цилиндра

1. Снимите соответствующее колесо.
2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

3. Ослабьте затяжку штуцера шланга на цилиндре тормозного механизма.

4. Отогните отверткой усики стопорных шайб и выверните два болта крепления суппорта, придерживая вторым ключом направляющие пальцы за шестигранники.

5. Выньте болты и снимите суппорт в сборе с цилиндром.

6. Удерживая ключом штуцер шланга за шестигранник, отверните цилиндр от наконечника.

Будьте осторожны — из шланга потечет тормозная жидкость. Обратите внимание на то, что на штуцере установлено медное уплотнительное кольцо. Замените сильно обжатое кольцо.

7. Зажмите суппорт в тиски и выверните два болта с внутренним шестигранником крепления цилиндра к суппорту. Снимите цилиндр с суппорта.

8. Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо.

9. Снимите с цилиндра защитный чехол.

10. Подав сжатый воздух через отверстия для подачи тормозной жидкости, извлеките поршень из цилиндра.

11. Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо.

12. При необходимости замены цилиндра или самого клапана выверните клапан выпуска воздуха.

13. Внимательно осмотрите зеркало цилиндра и рабочую поверхность поршня. При обнаружении на них следов износа, повреждений или сильной коррозии замените цилиндр и поршень.

14. Замените поврежденное, разбухшее или потерявшее эластичность уплотнительное кольцо. Рекомендуется заменять кольцо при каждой разборке цилиндра независимо от его состояния.

15. Установите в проточку цилиндра новое уплотнительное кольцо, предварительно смазав его тормозной жидкостью.

16. Вставьте кромку защитного колпака в проточку поршня.

17. Смажьте свежей тормозной жидкостью зеркало цилиндра и рабочую поверхность поршня. Введите поршень в цилиндр и установите наружную кромку защитного колпака в проточку корпуса цилиндра. Установите стопорное кольцо.

18. Установите цилиндр тормозного механизма в порядке, обратном снятию. Перед установкой направляющих пальцев смажьте их смазкой Униол-1.

19. Удалите воздух из гидросистемы привода тормозов (см. «Как прокачать тормоза»).

Разборка и сборка переднего тормозного механизма Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

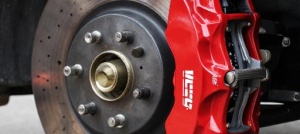

Разборка тормозного механизма переднего колеса

Отворачивание болта крепления цилиндра: 1 – болты крепления цилиндра; 2 – цилиндр; 3 – болты, стягивающие цилиндр с суппортом

Детали тормозного механизма переднего колеса лада самара 2: 1 – колесный цилиндр; 2 – штуцер для прокачки привода тормоза; 3 – уплотнительное кольцо; 4 – поршень; 5 – защитный колпачок; 6 – стопорное кольцо; 7 – суппорт; 8 – направляющая колодок; 9 – тормозные колодки; 10 – защитный чехол; 11 – направляющий палец; 12 – болт крепления направляющего пальца; 13 – тормозной шланг; 14 – болт крепления цилиндра к суппорту

Отсоедините шланг от колесного цилиндра 2. Расконтрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 колодок в сборе с пальцами. Снимите тормозные колодки ваз 2113 ваз 2115.

Выталкивание поршня из цилиндра

Снимите стопорное кольцо 6 и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку. Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Сборкa тормозного механизма переднего колеса

Сборку тормозного механизма ваз 2114 проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку или смазку Дитор, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, после чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода ваз 2114.

Замена колесного цилиндра в тормозном механизме авто

Пошаговая процедура действий:

1. Поставьте автомобиль на первую передачу.

2. Зафиксируйте передние колеса, поставив под них упорные бруски.

3. Снимите то колесо, на котором была обнаружена утечка тормозной жидкости.

4. Тщательно очистите места крепления колесного цилиндра и тормозной трубки от грязи. Можно воспользоваться жидкостью типа WD-40, чтобы открутить гайку крепления тормозной трубки и болты крепления цилиндра было легче.

5. Открутите гайку, которая крепит тормозную трубку к колесному цилиндру.

6. Отсоедините тормозной шланг от цилиндра.

7. Отверстие шланга заглушите подручными средствами (например, колпачком от клапана прокачки).

8. Открутите 2 болта крепления самого колесного цилиндра. Для этого его надо придерживать с другой стороны.

9. Снимите с тормозного щита колесный цилиндр.

10. Установите новый колесный цилиндр. Порядок его установки обратный снятию.

11. Далее необходимо прокачать тормозную систему. Достаточно прокачать замененный колесный цилиндр.

12. Не забудьте установить колпачок (защитный) на клапан прокачки.

Видео про замену задних тормозных цилиндров на автомобиле ВАЗ 2109:

На Hyundai Accent 2:

Наверное, никому не нужно объяснять важность тормозной системы автомобиля для обеспечения максимальной безопасности во время движения. Система состоит из множества элементов, каждый из которых выполняет вою функцию. Сегодня мы подробно остановимся на такой детали как передний тормозной цилиндр для Ваз 2114. Конструктивно, элемент располагается в тормозном суппорте (правом и левом).

Замена переднего тормозного цилиндра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Передние тормозные цилиндры – их всего два, каждый их цилиндров располагается в тормозном суппорте, настоящие их название: “Рабочие тормозные цилиндры”, принцип работы у них следующий, при нажатие на педаль тормоза, жидкость давит на поршни которые располагаются в тормозных цилиндрах, а поршни тем временем, прижимают колодки к тормозному диску, когда нога с педали тормоза убирается, жидкость возвращается обратно и поршни перестают давать на тормозные колодки (Торможение прекращается).

Примечание! Для осуществления работ, запаситесь: Гаечными ключами, медными уплотнительными кольцами для тормозных шлангов (Около 4-х возьмите), а так же тормозной жидкостью, чем то чем заткнуть тормозной шланг можно будет, шестигранными головками, разными типами отвёрток, ну и накидными ключами и конечно же инструментами которые нужны для снятия колёс с автомобиля!

Краткое содержание:

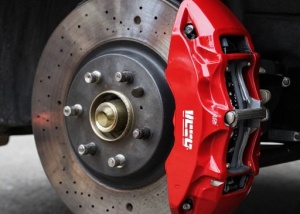

Где находится тормозной цилиндр в суппорте? Проще всего можно разглядеть цилиндр при снятом суппорте с автомобиля, но и просто вытащив тормозные колодки, цилиндр можно будет полностью разглядеть, сам цилиндр продаётся и заменяется в сборе, состоит он из нескольких но очень важных вещей, во-первых поршень он внутри цилиндра располагается и ходив в зад и в перёд, тем самым прижимая и отдаляя тормозные колодки от диска и конечно же прокачной штуцер у цилиндра есть, он закрыт колпачком на маленьком фото синей стрелкой указан и последний элемент, это пыльник у поршня тормозного цилиндра, он указан зелёной стрелкой, благодаря него тормозная жидкость не выдавливается наружу и во внутрь цилиндра, не попадает грязь, песок и влага, они очень губительны для цилиндра и если они во внутрь попадут, то вымоют всю смазку (Если это вода) или смазка смешается с песком (Если песок попадёт в цилиндр), и от этого поршень еле еле перемещаться будет (Эффективность торможения в связи с чем, упадёт).

Принцип работы ГТЦ простыми словами

Процесс активизируется нажатием на тормозную педаль. Результатом механического усилия становится нагрузка внутрь цилиндра, осуществляемая при помощи штока. Он и направляет поршни по нужной траектории, преодолевая усилие возвратной пружины. Перемещение поршней сопровождается перекрытием компенсационных каналов, что вызывает открытие перепускного канала и герметизацию всего контура.

Параллельно создается давление, приводящее в движение суппорта. Часть жидкости отходит в трубопроводы, активируя ТС, другая – подталкивает второй поршень, который при передвижении выполняет те же функции.

Это интересно: Тест-драйв и фото BMW 4-Series Gran Coupe 2015

Устройство главного тормозного цилиндра и 5 основных признаков его поломки

Суппорта сжимают тормозные диски при помощи колодок, машина останавливается. Возвращение поршней через компенсационное отверстие к начальному положению происходит после отжатия педали тормоза. Исходный режим поршней внутри контуров устанавливается воздействием пружин. Вернувшись в первоначальное положение, поршни снова открывают компенсационные каналы, чем выравнивают давление в ТС. Отработанная жидкость медленно перетекает обратно в свой резервуар.

Как заменить тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

1. Снимайте колесо сперва с той стороны, на которой цилиндр менять будете (Прочтите статью по «Замене колёс на современных автомобилях», в ней описывается то, как правильно колёса снимать нужно), когда колесо будет удалено, выньте тормозной шланг из кронштейна к которому он крепится (Место указано красной стрелкой) и при помощи гаечного ключа, сорвите гайку которая тормозной шланг к тормозному цилиндру крепит (см. маленькое фото).

2. Теперь скобу тормозного суппорта в сборе с цилиндром снять будет нужно, для этого два болта выкрутить придётся, но при их выворачивании, направляющие пальцы держать вторым ключом будет нужно чтобы болты в направляющих не проворачивались (см. фото 1), после чего болты вынимаются из направляющих пальцев и скоба в сборе с тормозным цилиндром снимается с суппорта, но полностью сняться скоба не сможет, а всему виной тормозной шланг который отсоединить от тормозного цилиндра придётся, чтобы это сделать, выкрутите полностью гайку крепления шланга (Во время выкручивания, гайку держите ключом а скобу в сборе в тормозным цилиндром вращайте рукой, против часовой стрелки) и отсоедините шланг, как только отсоедините его, сразу же заткните шланг какой ни будь заглушкой, чтобы тормозная жидкость не выливалась через него, после чего зажать бы по хорошему тормозной цилиндр со скобой в тисках нужно, но и без них обойтись можно, в общём Вам выкрутить два болта придётся, которые тормозной цилиндр крепят к скобе, их нужно выкручивать шестигранным ключом или шестигранными головками, после выворачивания, скоба и цилиндр подлежат разъёдинению.

Примечание! Когда тормозной шланг от цилиндра будет отсоединён, упадёт медное уплотнительное кольцо, за него вообще можете не переживать и не искать его на полу, потому что данное кольцо нужно будет сменить на новое!

3. Устанавливается новый передний тормозной цилиндр, в обратной последовательности, медные кольца меняются обязательно на новые, если Вы решите попробовать отремонтировать тормозной цилиндр, то в таком случае ознакомьтесь со статьёй, под названием: «Ремонт суппорта на ВАЗ 2109».

Примечание! Ещё рекомендуем Вам смазать перед установкой скобы в сборе с тормозным цилиндром, направляющие пальцы болтов, промазывать их нужно сняв с них пыльник, как это показано на фото ниже, промазываются пальцы смазкой УНИОЛ-1, когда всё соберёте, прокачайте с помощником тормоза на автомобиле семейства Самара 2, подробная инструкция по прокачке, есть на нашем сайте под названием: «Прокачка тормозов на ВАЗ 2114»!

Дополнительный видео-ролик: Ниже расположен ролик, по поводу замены тормозного цилиндра на новый, ознакомьтесь с ним и Вы поймёте наглядно как должна производится его замена.

Примечание! Если Вы ещё не знаете как тормозная система устроена и работает, тогда в этом случае, обязательно изучите интересный ролик который мы разместили чуть ниже, после его просмотра, Вы сразу поймёте для чего нужна тормозная жидкость и почему тормозить автомобиль перестаёт, когда жидкость выливается!

Замена переднего тормозного цилиндра на ваз 2114

Замена передних тормозных цилиндров на ВАЗ-2115

Замена передних тормозных цилиндров передних 2115 своими руками. Пишу, как я делал.

  • Снять колесо
  • Снять тормозной шланг с держателя на стойке
  • Тормозной цилиндр к скобе могут держать или болты с углублением под шестигранник на 10, или болты TORX. Да-да, во всех книжках по ремонту, описаны именно «болты с углублением под шестигранник», а в реале у меня оказалось — под Торкс. Нужно открутить немного болты TORX, ослабить их. Нужна головка TORX E14 (покупайте качественную, хорошую фирменную головку!). Если не получилось — проще поехать в сервис. Стронуть болты с места: головка + вороток, откручивать: головка + карданчик (либо маленький удлинитель) + трещотка. Доступ к нижнему болту хороший, к верхнему затруднён тормозным шлангом

  • Пережать тормозной шланг (можно взять маленькие тисочки)
  • Ослабить тормозной шланг на суппорте гаечным ключом (на 14)
  • Отогнуть пластинки, выкрутить болты из направляющих (молоток + отвёртка/кернер, головка на 13, гаечный ключ на 17), снять скобу с цилиндром
  • Открутить полностью TORX (головка + трещотка), отсоединить цилиндр от скобы, его можно положить на тормозной диск

  • Скрутить цилиндр с шланга, поместить в пластиковый пакет (потому что из снятого цилиндра выливается тормозная жидкость)

  • Поменять шайбу на тормозном шланге, накрутить новый тормозной цилиндр, немного подтянуть гаечным ключом
  • Соединить тормозной цилиндр и скобу. Затянуть немного TORX

  • Поставить скобу на своё место, вставить болты в направляющие, затянуть их, загнуть пластинки
  • Полностью затянуть TORX
  • Затянуть тормозной шланг на цилиндре
  • Ослабить клапан прокачки (головкой на 8), закрутить обратно (я заменил на клапан со старого цилиндра, он мне понравился больше)
  • Снять зажим (тисочки) с тормозного шланга
  • Проверить не перекручен ли тормозной шланг, если перекручен, то ослабить вверху гайку тормозной трубки спецключом, поправить шланг как надо (мне повезло, шланг не перекрутился)
  • Поставить шланг в держатель обратно
  • Прокачать тормозную жидкость

Замена переднего тормозного цилиндра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Передние тормозные цилиндры — их всего два, каждый их цилиндров располагается в тормозном суппорте, настоящие их название: «Рабочие тормозные цилиндры», принцип работы у них следующий, при нажатие на педаль тормоза, жидкость давит на поршни которые располагаются в тормозных цилиндрах, а поршни тем временем, прижимают колодки к тормозному диску, когда нога с педали тормоза убирается, жидкость возвращается обратно и поршни перестают давать на тормозные колодки (Торможение прекращается).

Примечание! Для осуществления работ, запаситесь: Гаечными ключами, медными уплотнительными кольцами для тормозных шлангов (Около 4-х возьмите), а так же тормозной жидкостью, чем то чем заткнуть тормозной шланг можно будет, шестигранными головками, разными типами отвёрток, ну и накидными ключами и конечно же инструментами которые нужны для снятия колёс с автомобиля!

Где находится тормозной цилиндр в суппорте? Проще всего можно разглядеть цилиндр при снятом суппорте с автомобиля, но и просто вытащив тормозные колодки, цилиндр можно будет полностью разглядеть, сам цилиндр продаётся и заменяется в сборе, состоит он из нескольких но очень важных вещей, во-первых поршень он внутри цилиндра располагается и ходив в зад и в перёд, тем самым прижимая и отдаляя тормозные колодки от диска и конечно же прокачной штуцер у цилиндра есть, он закрыт колпачком на маленьком фото синей стрелкой указан и последний элемент, это пыльник у поршня тормозного цилиндра, он указан зелёной стрелкой, благодаря него тормозная жидкость не выдавливается наружу и во внутрь цилиндра, не попадает грязь, песок и влага, они очень губительны для цилиндра и если они во внутрь попадут, то вымоют всю смазку (Если это вода) или смазка смешается с песком (Если песок попадёт в цилиндр), и от этого поршень еле еле перемещаться будет (Эффективность торможения в связи с чем, упадёт).

Когда нужно менять тормозной цилиндр? Цилиндр можно менять как в сборе, так и отремонтировать его можно, заменив такие детали в нём как поршень и пыльник отдельно, но мы не рекомендуем по этому пути идти, потому что во-первых цилиндр в сборе стоит не таких уж и больших денег, а во вторых если что то не правильно соберёте (Пальник плохо закрепите например) то он слетит и тормозная жидкость при его отсутствии вообще вся вытечёт (Без тормозов останетесь), поэтому лучше меняйте всё в сборе, признаки которые говорят о том что цилиндр подлежит замене следующие: Сорвался прокачной штуцер и Вы его не можете никак отвернуть, так же если пыльник порвался цилиндр подлежит замене, при закисании поршня в цилиндре (Это от времени происходит) его тоже сменить нужно будет, но закиснуть поршень может в разных положениях, а именно в режиме торможения (Колесо постоянно будет тормозить) или в своём спокойном состоянии (Тормозить данное колесо вообще не будет и автомобиль в сторону уводиться будет при торможении).

Причины неисправности в устройстве ГТЦ

При нарушении герметичности в одном из контуров давление между первичным и вторичным цилиндром теряется. Это приводит к тому, что ГТЦ функционирует так, будто он обладает лишь одним контуром. Толкатель начнет передвигать оба поршня в исправном контуре до момента, пока поршень неисправного не достигнет торца цилиндрового корпуса. Соответственно, в разгерметизированной камере обеспечится требуемое давление. Если механизм «холостого хода» нормально отрегулирован, ТС эффективно замедлит автомобиль даже в условиях своей неполноценности.

Устройство главного тормозного цилиндра и 5 основных признаков его поломки

Вот некоторые признаки неисправности в устройстве ГТЦ:

  • разгерметизация цилиндра определяется по наличию течи на корпусе и специфическому запаху;
  • износ тормозных колодок характеризуется характерным скрипом и протечкой тормозной жидкости;
  • заклинивание регулятора, который распределяет усилие тормоза. В этом случае обязательно требуется прочистить тело цилиндра. Наблюдается низкий порог чувствительности педали тормоза, её приходится буквально «утапливать» в пол;
  • педаль заваливается в пол — эта поломка образуется вследствие неработающих поршней. Если они не в состояние выработать нужное давление, то колодки не могут нормально сжиматься;
  • повышение хода тормозной педали — признак того, что произошло завоздушивание ТС. Эксплуатация автомобиля в таком состоянии опасна, т. к. велик риск перегреть ТС до закипания. Устранить эту неприятность поможет прокачка.

Если что-то из вышеперечисленного происходит постоянно, можно говорить о повреждении клапана вакуумного усилителя либо полной потери герметичности в системе. Если поврежден сам металлический корпус или имеются задиры на поршне, требуется полная замена ГТЦ. При износе прокладки меняются все составляющие ремкомплекта (уплотнительные манжеты, резиновые прокладки, пружины).

Как прокачать главный тормозной цилиндр? Надо открутить клапан сброса воздуха в корпусе цилиндра и надавливать на педаль до вытекания идеально равномерной жидкости, без примеси воздуха. По завершении клапан возвращается на место и резервуар необходимо заполнить жидкостью заново. Последовательность прокачки механизмов такова: 1 — задний правый; 2 — передний левый; 3 — задний левый; 4 — передний правый.

Это интересно: Как переоформить гос номера на машину при покупке или продаже

Частой причиной неисправности этого элемента становится потеря герметичности корпуса и утечка тормозной жидкости. Дефект, вызывающий утечку тормозной жидкости, — протечка задней манжеты, определить её можно по наличию замасливания в месте стыка ГТЦ и вакуумного усилителя. Это может происходить вследствие пробоя гибких трубок из-за трения о вращающееся колесо.

Хорошо, если в области прохождения магистрали через арку она защищена специальной пружиной, не дающей колесу перетирать элемент. Если уровень жидкости снижен, надо проверить герметичность всей ТС и заменить поврежденную трубку.

Как заменить тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

1. Снимайте колесо сперва с той стороны, на которой цилиндр менять будете (Прочтите статью по «Замене колёс на современных автомобилях », в ней описывается то, как правильно колёса снимать нужно), когда колесо будет удалено, выньте тормозной шланг из кронштейна к которому он крепится (Место указано красной стрелкой) и при помощи гаечного ключа, сорвите гайку которая тормозной шланг к тормозному цилиндру крепит (см. маленькое фото).

2. Теперь скобу тормозного суппорта в сборе с цилиндром снять будет нужно, для этого два болта выкрутить придётся, но при их выворачивании, направляющие пальцы держать вторым ключом будет нужно чтобы болты в направляющих не проворачивались (см. фото 1), после чего болты вынимаются из направляющих пальцев и скоба в сборе с тормозным цилиндром снимается с суппорта, но полностью сняться скоба не сможет, а всему виной тормозной шланг который отсоединить от тормозного цилиндра придётся, чтобы это сделать, выкрутите полностью гайку крепления шланга (Во время выкручивания, гайку держите ключом а скобу в сборе в тормозным цилиндром вращайте рукой, против часовой стрелки) и отсоедините шланг, как только отсоедините его, сразу же заткните шланг какой ни будь заглушкой, чтобы тормозная жидкость не выливалась через него, после чего зажать бы по хорошему тормозной цилиндр со скобой в тисках нужно, но и без них обойтись можно, в общём Вам выкрутить два болта придётся, которые тормозной цилиндр крепят к скобе, их нужно выкручивать шестигранным ключом или шестигранными головками, после выворачивания, скоба и цилиндр подлежат разъёдинению.

Примечание! Когда тормозной шланг от цилиндра будет отсоединён, упадёт медное уплотнительное кольцо, за него вообще можете не переживать и не искать его на полу, потому что данное кольцо нужно будет сменить на новое!

3. Устанавливается новый передний тормозной цилиндр, в обратной последовательности, медные кольца меняются обязательно на новые, если Вы решите попробовать отремонтировать тормозной цилиндр, то в таком случае ознакомьтесь со статьёй, под названием: «Ремонт суппорта на ВАЗ 2109 ».

Примечание! Ещё рекомендуем Вам смазать перед установкой скобы в сборе с тормозным цилиндром, направляющие пальцы болтов, промазывать их нужно сняв с них пыльник, как это показано на фото ниже, промазываются пальцы смазкой УНИОЛ-1, когда всё соберёте, прокачайте с помощником тормоза на автомобиле семейства Самара 2, подробная инструкция по прокачке, есть на нашем сайте под названием: «Прокачка тормозов на ВАЗ 2114 »!

Проверяем исправность усилителя

В данном разделе мы расскажем вам, как проверить работоспособность вакуумного усилителя тормозов на ВАЗ-2114. Все приведенные рекомендации могут быть использованы при проверке агрегата, как на тринадцатой, так и на пятнадцатой модели автомобиля.

Для проверки выполните следующие действия:

  1. Нажмите на педаль тормоза до упора примерно 5 раз при заглушенном двигателе. Такое действие позволит создать равномерное давление в обеих составляющих ВУТ. Когда нажимается тормоз, клапан сразу выдаст себя. Если вы заметили скрип – это явный сигнал к необходимости заменить деталь.
  2. Как только давление будет равномерным, нужно завести автомобиль, удерживая педаль тормоза в полу. Если с агрегатом все хорошо, педаль поднимется после заведения ДВС. В ином случае нужно проводить ремонт по замене устройства.
  3. Когда вы уже поняли, что деталь подлежит замене, необходимо дополнительно проверить, насколько хорошо зафиксирован шланг, а также в каком состоянии пребывает фланец. Если эти элементы находятся в состоянии, которое не соответствует стандарту – это может повлиять на работоспособность усилителя. Соответственно, в таком случае, возможно, понадобится подтянуть крепления и проблема решиться сама собой.

Рекомендуем: Как очистить кондиционер в машине своими силами

Замена переднего тормозного цилиндра

Основной неисправностью передних тормозных цилиндров на таких автомобилях как ВАЗ 2109-2108, является либо его заклинивание, либо пропускание тормозной жидкости. В обоих случаях нормальной работы тормозной системы ждать не стоит.

  • Если цилиндр не возвращается в свое исходное положение при отпускании педали тормоза, то колодки могут заклинить, или же постоянно быть в прижатом состоянии, что чревато слишком быстрым износом. Обычно в таких случаях очень сильно нагреваются тормозные и даже колесные диски.
  • Если он начинает пропускать жидкость, то естественно эффективность торможения падает, так как не создается нормального давления в системе.
    Обычно производят замену только цилиндра, как такового, хотя в магазинах продаются суппорта в сборе, даже с колодками. При желании можно купить и установить механизм в сборе. Для замены переднего тормозного цилиндра на ВАЗ 2109-2108 понадобится следующий инструмент:

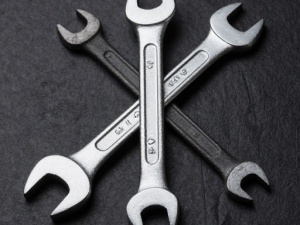

    • Головка торцевая на 13
    • Трещоточная рукоятка
    • Ключ рожковый или накидной на 13
    • Шестигранник на 10
    • Специальный разрезной ключ для отворачивания тормозных трубок и шлангов

    Сначала срываем болты переднего колеса, после чего поднимаем автомобиль домкратом и окончательно снимаем колесо. Затем откручиваем два болта под шестигранник, которые крепят цилиндр к суппорту:

    И верхняя крышка-скоба теперь снимается, заодно вынимаем и колодки:

    Далее необходимо открутить тормозной шланг, как показано на фото ниже:

    Если он начинает прокручиваться вместе со штуцером, то можно отвернуть его потом, после снятия цилиндра — так будет удобнее. Теперь необходимо открутить два болта к направляющей скобе суппорта:

    Теперь без каких-либо проблем можно снимать тормозной цилиндр переднего колеса, так как больше его ничего не держит. Если шланг не открутился ранее, то сейчас его можно смело отворачивать вместе с цилиндром:

    Если требуется замена, то новую деталь на ВАЗ 2109-2108 можно купить по цене около 450 рублей, хотя в магазинах чаще всего имеются только суппорта в сборе по цене 1600 рублей. Установка будет проходить в обратной последовательности, после чего нужно будет прокачать тормозную систему.

    Передний тормозной цилиндр Ваз 2114

    Наверное, никому не нужно объяснять важность тормозной системы автомобиля для обеспечения максимальной безопасности во время движения. Система состоит из множества элементов, каждый из которых выполняет вою функцию. Сегодня мы подробно остановимся на такой детали как передний тормозной цилиндр для Ваз 2114. Конструктивно, элемент располагается в тормозном суппорте (правом и левом).

    Внутри узла расположены поршни, которые по нажатию на педаль тормоза, под давлением тормозной жидкости задействуются и нажимают на колодки. Последние упираются в тормозной диск тем самым препятствуя вращению передних колес.

    Проверка работоспособности

    Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

    1. Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
    2. Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
    3. Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

    Рекомендуем: Снимаем задние сиденья на ВАЗ-2110 со спинкой

    Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

    Когда менять усилитель

    Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

    Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

    Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

    Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

    Замена

    Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

    • Набор отверток;
    • Пассатижи;
    • Накидной ключ на 13 и 17 миллиметров;
    • Специальный ключ для тормозных трубок;
    • Новые заглушки;
    • Новые штуцеры.

    Процедура замены

    Приступаем непосредственно к работе.

    1. Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
    2. Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
    3. Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
    4. Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
    5. После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
    6. Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
    7. Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

    Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

    Как определить момент замены?

    На работу тормозной системы в целом, могут влиять множество различных составных элементов, имеющих неисправность. Но каждому элементу свойственны свои индивидуальные признаки, по которым можно «вычислить» ту или иную проблемную деталь. Отследить неполадки, которые присущи именно системе тормозного цилиндра довольно просто, вот некоторые из них: 1. Закисший поршень. Это достаточно распространенное явление на автомобилях с большим пробегом, ресурсом использования. Косвенные признаки, указывающие на эту проблему – застопоривание ведущих колес (поршень заклинило, и он постоянно давит на колодку) либо несрабатывание тормоза при нажатии на педаль. 2. Повреждения герметичности или поломка штуцера либо пыльника (может происходить вытекание тормозной жидкости в различных объемах).

    При обнаружении вышеперечисленных признаков немедленно произведите тщательную диагностику.

    Самостоятельный ремонт или покупка нового узла

    Начнем с того, что неправильный или некачественный ремонт переднего тормозного цилиндра ваз 2114 может привести к плачевным последствиям, поэтому если вы не профессиональный автомеханик, самостоятельные работы производить не рекомендуем! Кроме того, смысл ремонта не всегда обоснован по следующим причинам: 1. Стоимость детали в сборе по карману для большинства автолюбителей. 2. При использовании старого, подвергнутого модификациям (починкам) изделия, существует большая вероятность того, что не замененные, изношенные части откажут в самый неподходящий момент. Потому самое рациональное, безопасное, правильное решение — полная замена узла.

    Замена вакуумного усилителя тормозов

    Для обеспечения безопасности использования автомобиля, в случае необходимости, производится замена вакуумного усилителя тормозов на ВАЗ 2110 и 2112. Ведь этот вспомогательный элемент конструкции не в последнюю очередь влияет на эффективность торможения. Своевременный ремонт позволит вам сохранить свои нервы в целости и сохранности. Ведь нестабильно работающие тормоза, оказывают отрицательное влияние на душевное состояние водителя. Сама по себе работа по замене этого приспособления не сложная.

    Но, в процессе ее выполнения придется немного повозиться с некоторыми элементами конструкции, которые будут вам мешать.Особенности конструкцииЗамена вакуумного усилителя тормозов на ВАЗ 2110 и 2112, не слишком частая работа, но все же, иногда с ней приходится сталкиваться. Задача этой детали снизить необходимое для срабатывания тормозов давление. Для этого используется разрежение, которое образуется во впускном коллекторе. Сам по себе усилитель выполнен в виде герметичной металлической банки.

    Рекомендуем: Полировка фар автомобиля зубной пастой – стоит или нет?

    Она разделена на 2 части. В одной из половинок находится атмосферный воздух, в другой создается разрежение. Также, здесь имеется шток с возвратной пружиной. При нажатии на педаль, в первую камеру впускается воздух. Он давит на шток, который находится в другой половине. Так под действием атмосферного воздуха снижается необходимое для срабатывания тормозов давление на педаль.

    После окончания подачи воздуха (воздействия на педаль), возвратная пружина отжимает шток обратно. Работает эта схема только при заведенном двигателе, поэтому педаль тормоза заглушенного автомобиля такая жесткая. ДиагностикаНа самом деле, отказ вакуумного усилителя тормозов не слишком безобиден. Особенно, если отказ происходит неожиданно. Первым признаком поломки является ставшая «колом» педаль тормоза.

    Если эта педаль стала намного жестче, чем была до этого, то имеет смысл проверить именно усилитель. Скорее всего, он элементарно не справляется со своими обязанностями. Зачастую, при нажатии на тормоз можно услышать шипящий звук.Диагностируется такая неисправность очень просто. Для этого, при заглушенном моторе нажимаем 5-6 раз педаль тормоза, и оставляем ее держать нажатой. После этого заводим мотор. Педаль должна немного уйти вниз, это говорит о полностью исправном вакууме тормозов.

    Если тормозная педаль не ушла, то вероятнее всего имеется проблема с усилителем. Для начала проверьте все шланги, штуцера на предмет подсоса воздуха. После этого, проведите еще раз диагностику. Если ничего не поменялось, то имеет смысл заменить усилитель целиком.Статья по теме «Как проверить вакуумный усилитель тормозов?». ЗаменаКак уже упоминалось, работа по замене усилителя не очень сложна.

    Но вам потребуется снять некоторые детали, они будут мешать вам в работе. Перед началом работы в обязательном порядке нужно подготовить автомобиль. Поставьте его на ручник, снимите клемму с аккумулятора. При наличии центрального замка оставьте открытым хоть одно окно. Производится замена в следующем порядке:

    • Снимается колодка, ведущая провода на датчик уровня тормозной жидкости;
    • С патрубка (обратный клапан усилителя) снимается шланг вакуума. Обязательно одной рукой следует удерживать клапан;
    • Откручиваются 2 гайки, крепящие основной тормозной цилиндр. Под ними расположены шайбы, не потеряйте их;
    • Осторожно отводится снятый цилиндр в бок. Не повредите трубки системы, подводящие воздух. Иначе, вам придется их менять, что осложнит проведение ремонта;
    • Внизу панели приборов найдите и открутите 4 гайки, крепящие вакуум тормозов. Если вами устанавливалась дополнительная шумовая защита, то придется ее снять;Переходим под капот, и демонтируем с машины вакуумный усилитель;
    • С использованием шлицевой отвертки снимается стопор (кольцо пальца). Далее можно отсоединять толкатель от педали управления;
    • Остается только скрутить гайки, крепящие вакуумный усилитель к кронштейну. Используя отвертку, их разделяют.

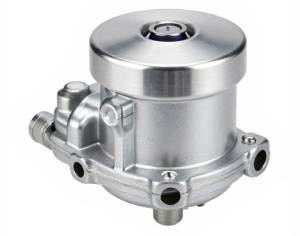

    Вакуумный усилитель не подлежит ремонтным и восстановительным работам. Поэтому, придется поставить сменную деталь. Сборка производится обратным порядком. Никаких особых сложностей она вызвать не должна. Не забудьте присоединить все снятые шланги. После установки всех деталей на место проверьте работу новой детали. Иногда, в процессе работы приходится откручивать тормозные трубки.

    В таком случае, вам потребуется прокачать тормозную систему, чтобы избавиться от воздушных пробок.Заключение. Исправные тормоза являются важной составляющей безопасности. Но, к сожалению, они могут иногда выходить из строя. Поэтому, Такая работа, как замена вакуумного усилителя тормозов на ВАЗ 2110 и 2112, может потребоваться в любой момент. Хотя, нужно отметить, что этот элемент конструкции можно назвать, пожалуй, наиболее надежным у этой модели.

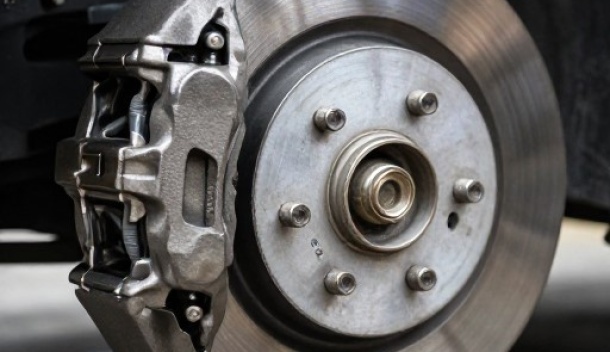

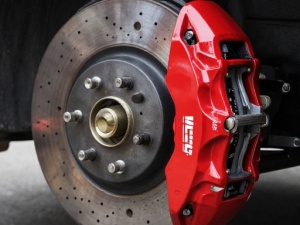

    Замена переднего тормозного цилиндра на Ваз 2114

    1. Для получения доступа к области работ первым делом снимаем колесо с той стороны, где вы хотите производить замену.
    2. После снятия колеса при помощи шестигранника ослабляем крепление тормозного цилиндра суппорта. Для этого необходимо немного раскрутить два болта, один сверху, другой снизу.

    3. Выкрутите и отсоедините тормозной шланг. Во избежание вытекания жидкости из него, подымите его вертикально, либо воткните в проходное отверстие герметичную заглушку.

    4. Далее, при мощи плоской отвертки, поддеваем шайбы креплений и при помощи разводного ключа откручиваем следующие 2 болта.

    5. Теперь корпус цилиндра легко отсоединяется вместе со скобой.
    6. До конца раскручиваем предварительно ослабленные болты под шестигранник. Отсоединяем скобу от корпуса нашего изделия.

    7. Обратная установка производится в зеркальной последовательности, за исключением того, что тормоза необходимо будет прокачать. Сделать это необходимо для того, чтобы удалить скопившийся воздух из системы.
    Рейтинг
    ( 1 оценка, среднее 4 из 5 )
    Понравилась статья? Поделиться с друзьями:
    Для любых предложений по сайту: oberoi-service@cp9.ru
