Замена рулевых тяг на ВАЗ 2107 (фото и видео): пошаговая инструкция

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что ведет к их износу и выходу их строя. На модели ВАЗ 2107 в наконечниках рулевых тяг образуется выработка, во время движения по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и потерей управления автомобилем. Решение проблемы – замена неисправных деталей механизма.

Для выполнения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запасные части:

• тяги рулевые;
• защитные чехлы;
• гайки с коронкой и фиксирующим шплинтом.

Замена узлов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцовый ключ и удлинитель.

Порядок выполнения ремонтных работ

Замена неисправной детали рулевого механизма производится в такой последовательности:

1. Узел очищаем от загрязнений при помощи щетки, на резьбовые соединения наносим проникающий состав.
2. Пассатижами вынимаем фиксирующие шплинты и при помощи накидного ключа или головки на «22» откручиваем гайку на пальце.
3. Тяги рулевые от поворотного кулака отстыковываются с использованием специального съемника. Приспособление надевается на узел сверху и при помощи болта производится выдавливание пальца из проушины.

Полезный совет: если место соединения предварительно обстучать через медную или бронзовую выколотку, то процесс демонтажа значительно ускоряется.

Производитель автомобиля ВАЗ 2107 рекомендует изношенные рулевые тяги менять комплектом. Ресурс данных конструкционных узлов из одной партии установленных на автомобиле, как правило, одинаков. Замена только одного из них не решает проблемы кардинально пройдет немного времени и процесс ремонта придется повторить в отношении остальных элементов системы.

Установка деталей и регулировка

Монтаж рулевых тяг на автомобиле классической модели ВАЗ 2107 не представляет особой сложности и выполняется следующим образом:

1. Измеряем длину старой сборки при помощи стальной линейки с возможно большей точностью.
2. Новый узел регулируем при помощи резьбового соединения до нужного размера и стопорим контргайками.
3. Установка детали на место осуществляется путем введения пальца в посадочное гнездо и завинчивания гайки с определенным моментом.

Своевременная замена неисправных узлов рулевого механизма ВАЗ 2107 позволит избежать серьезных неприятностей и аварийных ситуаций на дороге.

comments powered by HyperComments

7vaz.ru

Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать. Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.

Оглавление:

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

1. Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
2. Снимаем колесо. Для этого откручиваем крепежные болты.
3. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
4. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
5. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
6. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
7. Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
8. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги. При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
9. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый. Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
10. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Как снять рулевой наконечник при помощи съемника, смотрите тут:

Бывают случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

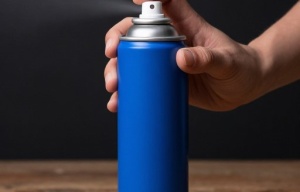

   Смазка закисшей гайки при помощи WD-40

2. Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

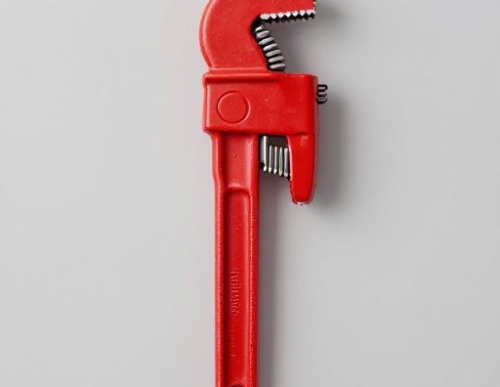

   Газовый ключ

3. В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.



   Срез резьбы гайки болгаркой

Устранение деформации деталей

При изгибе любого элемента есть два пути:

1. Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
2. Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Несколько советов и рекомендаций

В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео

5 (100%) 2 проголосовало

avtoskill.ru

Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рулевые тяги необходимо всегда держать в хорошем состоянии и по возможности проверять их на наличие различного рода повреждений, ведь они являются неотъемлемой частью машины и участвуют в проворачивании колёс. Как заменить тяги на новые в случае, если старые пришли в негодность?

Примечание! Вам понадобятся следующие инструменты: пассатижи, гаечный ключ «на 22», отвёртка, молоток и специальный съемник шаровых шарниров (фото съемника приведено ниже).

Местонахождение тяг

Расположены внизу автомобиля, но просто взглянуть на тяги не получится, т.к. их закрывают передние колёса автомобиля. Поэтому выверните руль и увидите как одна из рулевых подсоединена к поворотному кулаку автомобиля.

Примечание! Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой обозначены две боковые тяги, которые как раз таки и подсоединены к рычагам поворотного кулака, обозначенного зелёной стрелкой!

Когда нужно менять тяги? В ситуации деформации машина начинает вести себя на дороге расхлябано, а именно: при полностью выровненном руле передние колёса начинают уходить в какую-либо сторону, это особенно становится заметно на повороте (вы поворачиваете автомобиль допустим на лево, а тянет в право).

Примечание! Тяги деформируются от сильного наезда на кочку или другое препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если неприятность приключилась, то проверьте сами тяги и шаровые на исправность! (Подробно процесс описан в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)

Замена тяг на ВАЗ 2101-ВАЗ 2107

Примечание! Совместно тяги называются сокращённо «Трапеция», поэтому в некоторых случаях выгоднее полностью заменить трапецию, чем просто одну деталь. Порой, менять трапецию выходит дешевле, чем детали по отдельности.

В нашей инструкции, показана замена на примере одной боковой тяги, остальные заменяются аналогично.

Снятие

1) Сперва снимите колесо с той стороны, где вы собираетесь производить замену. (Столкнулись с трудностями? – читайте статью: «Замена колеса на ВАЗ»)

2) Далее с помощью пассатижей, расшплинтуйте гайку пальца шарового шарнира.

3) После того как шплинт будет убран, с помощью гаечного ключа «на 22» отверните гайку крепления пальца.

4) Теперь, взяв в руки специальный съемник, установите его как показано на фото ниже, а после установки начните заворачивать гайку, присутствующую на съемнике. Палец должен выйти из рычага кулака.

Примечание! В случае отсутствия съемника, возьмите молоток и нанесите им несколько резких ударов по рычагу кулака и продолжайте бить до тех пор, пока палец, указанный красной стрелкой, не выйдет из ушка рычага! (Бить по рычагу нужно вдоль его оси).

В случае трудностей с извлечением пальца, попробуйте нанести какую-нибудь проникающую смазку наподобие «WD-40», должно помочь и облегчить выход детали.

5) Затем проделайте точно такую же процедуру по выпрессовыванию пальца, но теперь выпрессуйте палец внутреннего шарнира, обозначенный стрелкой красного цвета.

6) После всех завершенных операций, снимите рулевую тягу с машины.

Установка

Установка новой тяги осуществляется в обратном снятию порядке.

Примечание! Устанавливать новую деталь необходимо точно такой же длины как прежняя, в противном случае нарушится схождение колёс!

Рекомендуется после установки новых запчастей отрегулировать схождение колёс у автомобиля! (читайте подробности в инструкции: «Регулировка схождения колес»)

vaz-russia.com

Производители рулевых трапеций

А теперь интересующий многих автомобилистов вопрос – какая лучше рулевая трапеция на ВАЗ-2107? Производителей на рынке немало, выбрать достойного довольно сложно. Вот только несколько самых популярных заводов-изготовителей:

1. «ВИС» – имеют высокую надежность, стоимость у них относительно маленькая. По отзывам автомобилистов, это один из качественных производителей элементов.
2. «ТРЕК» – самые качественные элементы именно у этого производителя. Резиновые пыльники служат довольно много – равных по ресурсу практически нет.
3. «БЕЛМАГ» – хорошее качество изделий при относительно низкой стоимость.
4. «КЕДР» – низкая стоимость и очень плохое качество.

Это список наиболее популярных производителей, которые можно встретить на рынке.

Автомобилисты очень хвалят «ТРЕК» – это очень качественные рулевые трапеции ВАЗ-2107. Цена ее составляет примерно 1700-2000 рублей. Ресурс у нее очень высокий, не сравнится с изделиями «КЕДР». Они в большинстве своем очень плохого качества – доходит до того, что они отхаживают 2000-5000 километров, после чего появляются жуткие стуки. Поэтому лучше приобрести качественные изделия.

Добро пожаловать! Рулевые тяги – благодаря ним осуществляется поворот колеса в нужную для вас сторону, от сюда и исходит начало в название «Рулевые». Но со временем как и любые другие агрегаты рулевые тяги изнашиваются, но как это узнать знают немногие, хотя обязаны знать очень многие потому что именно от них, зависит будут поворачиваться колёса у вашего автомобиля или же нет!

Шаровые шарниры – они находятся рядом с наконечниками всё тех же рулевых тяг и играют очень важную роль, потому что от них зависит жестко будут стоять тяги или же будут болтаться!

Примечание! Для проверки всей этой системы на исправность, вам нужно будет запастись: Либо монтажной лопаткой, либо ломом желательно лёгкий, или же либо каким ни будь отрезком трубы длинной около «1-го» метра!

А так же кроме этих вещей возьмите ещё с собой: Чистую тряпку, маркер, металлическую щётку и штангенциркуль, либо вместо него возьмите металлическую линейку!

Краткое содержание:

Где находится рулевые тяги и их шаровые шарниры? Шаровые шарниры как уже говорилось ранее, находятся вместе с наконечниками рулевых тяг, для примера наконечник показан ниже на фото ниже, а сам его шарнир располагается очень близко к нему для наглядности взгляните на верхний правый угол на фото, на котором изображен тот самый шаровой шарнир находящийся рядом с наконечником рулевой тяги.

Примечание! А о том где находятся сами рулевые тяги на автомобиле, вы можете узнать из статье под названием: «Замена рулевых тяг на ВАЗ», там всё подробно описано!

На что именно направлена проверка деталей в статье? В статье будет подробно описана процедура проверки состояния защитных колпачков шаровых шарниров, а так же осевое перемещение самих наконечников тяг и люфт шаровых шарниров. А в дополнение, будет приведена инструкция по проверки маятникового рычага.

Замена рулевых наконечников ВАЗ-2107 своими руками: как сделать правильно

Замену рулевых наконечников на ВАЗ-2107 необходимо проводить в случае выхода их из строя либо по прошествии определенного пробега. Обычно ресурс не превышает 30-40 тыс. км. Езда по некачественным дорогам вносит свои коррективы – недорогие и неоригинальные элементы разрушаются намного быстрее, появляются скрипы и прочие звуки. Поэтому часто требуется замена элементов рулевого управления. Сделать это довольно просто.

Рулевой редуктор

На автомобилях ВАЗ-2107 и других моделях «классической» серии используется червячный редуктор – он позволяет преобразовать вращение рулевого колеса в поступательное движение тяг. Если вдруг вы заметили, что на машине увеличился люфт, то это не означает, что обязательно требуется замена рулевых наконечников на ВАЗ-2107.

Очень часто происходит износ элементов редуктора, приходится затягивать регулировочный болт. Для этого нужно выполнить такие манипуляции:

1. Установите автомобиль на ровной поверхности и усадите за руль помощника. Без него справиться с работой окажется проблематично.
2. Ослабьте гайку, которой зафиксирован болт регулировки рулевого редуктора.
3. Помощник должен вращать руль влево и вправо на 10-20 градусов, не более. Чем быстрее он это будет делать, тем легче вам будет закручивать болт.
4. Вооружившись широкой плоской отверткой, затягивайте болт до тех пор, пока не уменьшится свободный ход руля.
5. Придерживая отверткой болт, затяните гайку.

Обязательно проверьте наличие масла в картере редуктора: если его недостаточно, долейте еще. Рекомендуется использовать масло трансмиссионное ТМ-4.

Другие причины появления люфта

Но если люфт изменился несущественно, рекомендуется проверить все остальные узлы подвески и рулевого управления. Причиной того, что увеличивается свободный ход руля, может быть:

1. Разрушение шаровых опор на рычагах подвески.
2. Чрезмерный износ сайлентблоков, которые находятся в месте крепления рычагов к кузову.
3. Износ рулевых наконечников ВАЗ-2107. Замену своими руками можно провести очень быстро, сложнее окажется сделать настройку углов развала и схождения.
4. Выход из строя ступичного подшипника.
5. Разрушение маятникового рычага, расположенного на правой стороне автомобиля.

Неисправности наконечников

Поэтому, прежде чем грешить на неисправность наконечников, нужно внимательно проверить состояние всех остальных элементов подвески. Люфт и посторонний стук может появиться по причине выхода из строя шаровой опоры, а наконечники в этом случае оказываются не при чем.

Шаровые даже при вращении руля могут издавать скрипы, поэтому перед ремонтом обязательно проведите полную диагностику. Иногда может потребоваться только замена пыльника рулевого наконечника ВАЗ-2107. Если резиновый чехол порван или покрыт трещинами, но сам шарнир не пострадал, необходимо произвести разборку, промывку элемента и сборку с закладыванием новой смазки.

Инструменты для проведения ремонта

Для того чтобы самостоятельно осуществить ремонт, вам потребуется наличие таких инструментов:

1. Набор ключей, в частности, накидные и головки на «19».
2. Домкрат, башмаки, надежные опоры.
3. Специальной конструкции съемник для наконечников. Замену рулевого наконечника ВАЗ-2107 без съемника провести можно, но это оказывается намного сложнее.
4. Плоскогубцы.
5. Отвертки.
6. Смазка WD-40.

Обязательно наличие хорошего молотка и монтажной лопатки – с их помощью существенно упростится вытягивание пальцев наконечников их отверстий в поворотных кулаках.

Демонтаж наконечников

Все работы необходимо выполнять на автомобиле, установленном на ровной площадке и с противооткатными башмаками под задними колесами. Желательно также включить первую или заднюю скорость – это исключает возможность скатывания при проведении ремонта. Почти одинаковые манипуляции нужно совершать при замене короткого рулевого наконечника ВАЗ-2107 и длинной тяги. В конструкции рулевой трапеции имеется две короткие тяги и одна длинная.

Короткие можно регулировать по длине – для этого имеются специальные обжимные хомуты, в которые вкручены элементы. Для замены всей тяги в сборе вам потребуется провести такие манипуляции:

1. Установить под ремонтируемой стороной домкрат, приподнять автомобиль и поместить его на опоре.
2. Снять колесо с той стороны, на которой проводится ремонт.
3. Выпрямить и вытянуть шплинты, которые находятся в пальцах наконечников.
4. Обильно обработать проникающей смазкой все резьбовые соединения.
5. Ключом на «19» выкрутить все гайки наконечников.
6. Установить съемник и, вращая его болт, извлечь поочередно все пальцы тяг.

Ничего сложного нет, главное – облегчить ремонт, обработав все резьбовые соединения смазкой. Аналогично снимается и длинная тяга, соединяющая маятниковый рычаг с сошкой редуктора. Но ее замена требуется крайне редко.

Сборка узла

После того как снимите старые тяги, возьмите рулетку и измерьте их длину. Проблема в том, что вам придется делать корректировку схождения колес – самостоятельно это совершить не получится, лучше отправиться на СТО и сделать диагностику на компьютерном стенде. После замены рулевых наконечников ВАЗ-2107, даже если вы добились такой же длины у новых элементов, проводить диагностику обязательно. В противном случае при езде износ резины будет происходить намного быстрее.

Установка новых наконечников производится в обратной последовательности. Пальцы шаровой вставляете в поворотные кулаки и отверстия в сошках, закручиваете гайки и фиксируете их положение шплинтами. Желательно приобрести новые шплинты, так как старые обычно покрываются слоем грязи и ржавчины.

fb.ru

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.



• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Замена Наконечника Рулевой Тяги Ваз 2106 ~ AUTOTEXNIKA.RU

Метод подмены управляющих тяг на ВАЗ 2106

Такая операция, как замена управляющих тяг ВАЗ 2106

, делается на основании диагностики технического состояния фронтальной подвески автомобиля. Рулевые тяги Ваз, ЗАМЕНА РЕАКТИВНЫХ ТЯГ ВАЗ 2106 ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ.

Рулевые тяги Ваз, как поменять наконечник рулевой и Водит морду на ВАЗ 2106 ч.1.

Узел является ответственным исходя из убеждений безопасности водителя и пассажиров, потому в случае его неисправности либо износа колебаться не следует — необходимо ставить новые детали.

Как обнаружить неисправность

Проверить исправность управляющих тяг можно без помощи других, для этого будет нужно только смотровая канава или эстакада. Делать такую проверку на автомобиле ВАЗ 2106

лучше каждые 5 тыщ км либо после каждой долговременной поездки по нехорошим дорогам. Таковой маленький интервал обоснован качеством производства рассматриваемых деталей, в среднем они служат 15-20 тыщ км.

Чтоб выполнить диагностику, необходимо поставить машину над канавой либо заехать на эстакаду и зафиксировать тс ручным тормозом. Взявшись одной рукою за стержень тяги около наконечника, нужно резким движением нажать его ввысь, а позже вниз. Исправный наконечник или совсем не имеет свободного хода, или он составляет пару мм, рукою это чувствуется.

Если свободный ход больше, а при всем этом стержень тяги

просто вертится в обоих шаровых пальцах, то
замена
наконечников ВАЗ
2106
неминуема. Таким методом нужно проверить все 6 пальцев, и при их ярко выраженном износе лучше произвести подмену всей
рулевой
трапеции, которая состоит из 3 тяг.

Случается, что в соединениях свободный ход отсутствует, но защитные пыльники порвались либо потрескались. Делать такую проверку на автомобиле ВАЗ 2106 Если их не поменять, Все рулевые тяги ВАЗ. Если их не поменять, то повсевременно набивающиеся в шарнир пыль и грязюка сделают свое дело: узел стремительно выйдет из строя. Изношенные пыльники подлежат неотклонимой подмене. Для выполнения работы будет нужно минимум инструментов:

Съемник представляет собой железный стакан с прорезью, для того чтоб его можно было надеть на сошку управляющего механизма либо маятника. Таковой есть практически в каждом гараже, где стоит ВАЗ 2106 либо другая модель «классики» Жигулей.

Замена рулевых тяг , наконечников ваз -классика

Канал Авто_Ремонт поможет для вас убрать неисправности автомобиля своими руками

Замена рулевых наконечников на ВАЗ 2101, 2103, 2105, 2106 и 2107

описание работы по замене рулевых наконечников

на автомобилях
ВАЗ
классика от 2101 и до 2107.

Инструкция по выполнению замены

Замена рулевой трапеции делается на смотровой яме либо эстакаде. Задача ремонт рулевой рейки на ВАЗ 2110, замена рулевой рейки рулевой рейки — видео. Порядок разборки последующий.

1. Ослабить и открутить гайку крепления шарового пальца. На неких машинах еще можно повстречать управляющие тяги
   с зашплинтованными гайками. Замена пыльника рулевой рейки Калины — фотоотчет, как снять и установить защитный чехол рулевого механизма ВАЗ 1117, 1118 и 1119. В таком случае придется за ранее извлечь шплинты, согнув их усики пассатижами.
2. Со стороны округленного конца рулевой
   сошки воткнуть съемник таким макаром, чтоб его опорная площадка оказалась под рычагом сошки.
3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
4. Операцию повторить на всех других наконечниках.

Время от времени при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает крутиться совместно с гайкой, провернувшись в месте посадки. Тогда, чтоб открутить гайку, нужно заблокировать его монтажной лопаткой. Маленькая особенность: левая и правая последние тяги

ВАЗ
2106
отличаются друг от друга, потому после снятия их лучше пометить.

Элементы рулевого управления

: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — правый лонжерон кузова; 12 — пробка маслоналивного отверстия; 13 — картер рулевого механизма; 14 — вал
рулевого управления
; 15 — облицовочный кожух вала
рулевого управления; 16 — рулевое колесо; 17 — труба верхней опоры вала рулевого
управления; 18 — кронштейн
вала рулевого управления; 19 — левый лонжерон кузова; 20 — стяжные хомуты регулировочной муфты; 21 — левый поворотный кулак
ЭТО ИНТЕРЕСНО: Ремонт головки ваз 2110

После того как все 3 тяги

сняты, нужно новые детали подогнать под длину старых. Взявшись одной рукой за стержень тяги около наконечника, Замена рулевой тяги ВАЗ 2106. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.

Следующий этап — установка новых тяг, шаровые пальцы которых вставляются в посадочные места, после чего сверху закручивается гайка. Замена масла в КПП и заднем мосту ВАЗ 2106 Замена масла в КПП в коробке и. Затягивать ее нужно с хорошим усилием. Если имеется отверстие для шплинта, то вставить последний и разогнуть усики.

Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Самостоятельная замена наконечника рулевой тяги ВАЗ. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги

.

Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут.

После чего можно вставлять палец в гнездо и затягивать гайку.

Все рулевые тяги ВАЗ 01-07 моделей идентичны, поэтому при покупке не стоит беспокоиться, прочитав на упаковке цифры 2101. Единственное, на что стоит обратить внимание, — это на подвижность шарового пальца в наконечнике тяги.

Замена наконечника рулевой тяги УАЗ Патриот : Замена поперечной тяги сайлентблоков. Замена пыльника рулевой рейкиЦенаЗамена пыльника рулевой рейки рулевой рейки ВАЗ Калина. В новом изделии он должен с трудом поворачиваться в гнезде от усилия рук.

После успешной замены даже хотя бы одного наконечника

ездить сразу нельзя, нужно обязательно отрегулировать углы схождения передних колес на ближайшей СТО.

Источник: https://autotexnika.ru/zamena-nakonechnika-rulevoj-tjagi-vaz-2106/

замена рулевых тяг на автомобиле ваз 2107

Снятие рулевых тяг с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Очищаем от грязи гайки и чехлы рулевой тяги.

3. Наносим проникающую смазку на резьбу шаровых шарниров рулевых тяг.

4. Плоскогубцами вынимаем шплинт гайки крепления рулевого пальца к рычагу поворотного кулака.

5. Рожковым ключом на 22 мм отворачиваем гайку крепления рулевого пальца шарового шарнира к рычагу поворотного кулака.

6. Сверху из моторного отсека автомобиля ваз 2107 торцовым ключом на 22 мм с удлинителем отворачиваем гайки (предварительно вынув шплинты) крепления рулевых пальцев боковых тяг к маятниковому рычагу (для правой рулевой тяги) и к сошке рулевого механизма (для левой рулевой тяги).

7. Съемником выпрессовываем пальцы рулевых наконечников и снимаем боковые рулевые тяги.

8. Перед разборкой боковой рулевой тяги измеряем и записываем ее длину. Это необходимо для того, чтобы при сборке не изменить имеющуюся величину схождения колес на автомобиле ваз 2107. Ослабляем болты стяжных хомутов соединительной муфты и вывинчиваем рулевые наконечники.

Аналогично снимаем и разбираем другую боковую рулевую тягу.

9. Для снятия средней рулевой тяги расшплинтовываем и торцовым ключом на 22 мм с удлинителем из моторного отсека ваз 2107 отворачиваем гайки.

10. Если пальцы шарниров боковых рулевых тяг отсоединены от маятникового рычага и сошки редуктора рулевого механизма, то при помощи съемника выпрессовываем пальцы шаровых шарниров рулевой тяги и снимаем тягу.

Внимание При выполнении следующей операции (чтобы не повредить резьбу) гайки отворачиваем до совпадения их торцов с торцами рулевых пальцев.

11. Если боковые рулевые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых шарниров средней рулевой тяги можно выпрессовать, выбивая их с помощью подходящего стержня А. Предварительно подставляем упор Б под внутренний наконечник боковой рулевой тяги.

12. После выпрессовки рулевых пальцев отворачиваем гайки и снимаем среднюю рулевую тягу.

Установка рулевых тяг на автомобиль ваз 2107

1. Устанавливаем рулевые тяги на автомобиль ваз 2107 в обратной последовательности. После сборки и регулировки боковой рулевой тяги по длине затягиваем стяжные хомуты.

2. После установки рулевых тяг на автомобиль ваз 2107 необходимо проверить и в случае необходимости отрегулировать углы схождения колес самостоятельно (см. «Углы установки колес на автомобиле ваз 2107 — развал, схождение — регулировка») или в специализированной мастерской.

.

Проведение замены: пошаговое руководство

Сразу нужно определиться с тем, сколько тяг и наконечников требуется заменить. Исходя из этого, можно понять, стоит менять в сборе рулевую трапецию ВАЗ-2107, либо же отдельные ее элементы. Иногда оказывается, что целиком заменить трапецию намного эффективнее – срок службы у нее оказывается намного выше, нежели восстановленной.

Для замены вам потребуется выполнить такие манипуляции:

1. Установите автомобиль на смотровой яме или эстакаде. Обязательно нужно снять колесо, со стороны которого будет проводиться ремонт.
2. Распрямляете и вынимаете шплинт, после чего можно выкрутить гайку с пальца наконечника. Делаете это при помощи ключа на «22».
3. На наконечнике устанавливаете съемник и проворачиваете его болт, выдавливая из отверстия палец.

Желательно перед началом проведения работ все резьбовые соединения обработать смазкой проникающего типа WD-40. Цена рулевой трапеции ВАЗ-2107 в сборе составит около 2000 рублей. И демонтировать ее намного проще, чем каждую тягу по-отдельности.
