Самостоятельно ремонтируем отопитель на автомобиле «Дэу Нексия»

Если в сильный мороз на легковом автомобиле выйдет из строя печка, для водителя это ничем хорошим не закончится, особенно если он успел уехать далеко от дома. Это относится ко всем машинам, и «Дэу Нексия» — не исключение. Можно ли избежать поломки Существуют ли типичные неисправности печек на «Нексии» и как их устранить самостоятельно?

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

: Выбор материалов и покраска кожаного руля своими рукамиПечной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Основные неисправности системы отопления «Дэу Нексии»

Причин, по которым печка может перестать обогревать салон автомобиля, существует множество. Перечислим самые распространённые.

Засорение печного радиатора

Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться. В конце концов, жидкость перестаёт поступать в радиатор и в салоне становится холодно, несмотря на то, что вентилятор отопителя работает в штатном режиме. Проблема устраняется заменой радиатора.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема и устройство отопителя Daewoo Nexia

Устройство печки Дэу Нексия нужно рассматривать в общей климатической системе транспортного средства, куда также входит кондиционер и вентиляция. Отопитель используется для создания комфортной температуры в салоне транспортного средства, независимо от погодных условий. При этом температура внутри машины напрямую зависит от того, насколько прогрет двигатель. Далее подробно о принципах и особенностях рассматриваемой системы.

Принципы функционирования печки

Вентиляция салона начинается с воздухозаборника, который находится под лобовым стеклом, внутри защитного короба. Такая конструкция обеспечивает постоянный приток свежего воздуха, независимо от работы отопителя. Водитель может включить печку, что усилит эффект проветривания или согревания салона автомобиля. Чтобы подробнее узнать, как работает второй вариант, рассмотрим схему климат системы Нексии.

Устройство печки Дэу Нексия

Схема печки Daewoo Nexia, которая производит отопление салона, состоит из следующих элементов:

1. Радиатор отопителя. Главный элемент системы обогрева салона автомобиля. Устройство изменяет температуру захватываемого с улицы воздуха, чем обеспечивает прогрев машины и обдув лобового стекла. Процесс происходит благодаря взаимодействию разогретого антифриза и стенок обогревателя. Поэтому важно, чтобы охлаждающая жидкость достигла отметки в 85-90 градусов.
2. Вентилятор. На большой скорости водители предпочитают отключать этот элемент, так как воздух попадает в систему самостоятельно. Если же автомобиль стоит на месте, то приходится использовать нагнетатель, который состоит из моторчика и крыльчатки.
3. Заслонка терморегулятора. Элемент, который помогает водителю контролировать количество воздуха, направляемого напрямую через радиатор отопителя. Если уменьшить зазор, то в салоне станет прохладнее и наоборот. Управление осуществляется с общего модуля.
4. Исполнительный элемент. Наиболее важная деталь в модуле отопителя, которая позволяет владельцу ТС направлять воздушные потоки в разных направлениях. Принцип работы заключается в переключении заслонок, которые открывают или закрывают магистрали.
5. Патрубки, тяги. С помощью них обеспечивается подача разогретой охлаждающей жидкости, необходимой для создания теплого воздуха в климатической системе Дэу Нексия.

Если с элементами системы отопления на Дэу Нексия, все понятно, то остается разобраться в особенностях управления этим элементом автомобиля.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

• переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
• включение режима рециркуляции потоков воздуха;
• регулировка температуры с помощью поворотов заслонки;
• включение системы кондиционирования;
• регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

Рециркуляция

Система отопления Daewoo Nexia подразумевает наличие функции рециркуляции воздуха. Это режим, который подразумевает использование воздуха из салона, а не с улицы. Это актуально в тех случаях, когда автомобиль проезжает зону сильной задымленности или загазованности. Важно при этом закрыть все окна, иначе смысла в переключении не будет.

При этом водитель и пассажиры могут почувствовать головную боль, если такой режим включен дольше 15 минут. Это обусловлено тем, что кислород в автомобиль не поступает, а концентрация углекислого газа превышает норму. Поэтому рециркуляция используется только в крайних случаях, когда снаружи, например, сильная задымленность и приходится предпринимать действия, чтобы вредные химические соединения не попали в автомобиль. Как только машина преодолела опасную зону, режим отключают.

Снятие блока управления печкой на «Дэу Нексии»

Управление печкой и кондиционером на автомобиле скомпоновано в один контрольный модуль, расположенный на приборной панели, справа от водителя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше. Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка.

Последовательность демонтажа контрольного блока

Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников:

• Из центрального воздуховода, находящегося над контрольным блоком, вручную вынимаются два дефлектора, затем снимается пластиковая рамка воздуховода, удерживаемая двумя защёлками.
  Рамка и дефлекторы воздуховода «Нексии» сняты, есть доступ к проводам контрольного блока
• Просунув руку через отверстие центрального воздуховода, нужно отсоединить от контрольного блока все вакуумные трубки и тросики заслонок.
  После отсоединения проводов контрольный блок «Нексии» можно поддеть отвёрткой и извлечь из штатного места
• Теперь контрольный блок поддевается плоской отвёрткой и извлекается из своей ниши.
  На верхней части блока климат-контроля «Дэу Нексии» хорошо виден каталожный номер

Видео: снятие блока климат-контроля с «Нексии»

Не работает печка Дэу Нексия: причины, ремонт, видео

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

материалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Причины неисправности отопителя салона

Система отопления у Нексия имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:

• Радиатор.
• Блок управления отопителем.
• Моторчик.
• Предохранители.

Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.

Радиатор отопителя

Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.

Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:

1. Сливаем охлаждающую жидкость с системы, чтобы она не потекла в салон.
2. Со стороны моторного отсека отсоединяем отводящий и подводящий патрубок.
3. Снимаем бардачок.
4. Упираемся в радиатор печки, который остается только вынуть с посадочного места.

Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.

Выбор радиатора

Оригинальная каталожный номер радиатора печки на Дэу Нексия — 03059812. Также стоит указать размеры:

• N100 — 182×141×51;
• N150 — 180×138,5×26.

Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.

Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Нексия эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.

Моторчик отопителя

Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.

Основные неисправности системы отопления «Дэу Нексии»

Причин, по которым печка может перестать обогревать салон автомобиля, существует множество. Перечислим самые распространённые.

Засорение печного радиатора

Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться. В конце концов, жидкость перестаёт поступать в радиатор и в салоне становится холодно, несмотря на то, что вентилятор отопителя работает в штатном режиме. Проблема устраняется заменой радиатора.

В решётке радиатора «Нексии» хорошо виден толстый слой накипи и грязи

Воздушная пробка в системе отопления

Обычно поломка возникает, когда пропадает герметичность какого-нибудь патрубка в системе отопления. Когда туда попадает воздух, циркуляция антифриза нарушается, и он просто не доходит до печного радиатора. Решением является полный слив антифриза и последующая продувка системы отопления сжатым воздухом.

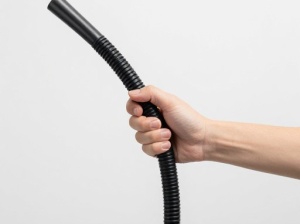

Из-за разрывов патрубков воздуховода в отопительном радиаторе «Нексии» могут возникнуть воздушные пробки

Поломка вакуумного переключателя

Вакуумный переключатель на «Нексии» — устройство надёжное, однако крепёжные планки, на которых он держится, довольно тонкие и часто ломаются. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится. Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются.

Разрушение подшипников электромотора

Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

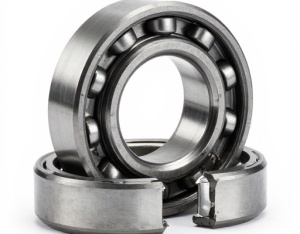

Подшипники на печных электромоторах «Нексии» часто выходят из строя

Печка не дует в ноги

Такая поломка случается, когда выходит из строя вакуумный переключатель, управляющий заслонками. После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Установка дополнительной печной помпы на «Дэу Нексию»

Поскольку система отопления на машинах рассматриваемой марки никогда не отличалась большой мощностью, многие владельцы прилагают дополнительные усилия для утепления своего автомобиля. Одним из способов увеличения мощности отопителя является установка дополнительной помпы. Как правило, устанавливают помпу от ГАЗели.

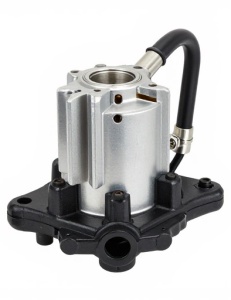

В качестве дополнительной помпы на «Нексию» устанавливают помпу от ГАЗели

Последовательность установки дополнительной помпы

Порядок установки устройства: Основные элементы, которые необходимо учитывать, подключая дополнительную помпу на «Нексию»

• Теперь необходимо открыть капот и отыскать там патрубок, идущий от отопителя к мотору. Шланг разрезается в месте сгиба (но перед этим желательно пережать его стальными хомутами до и после места разреза, для того, чтобы антифриз не вытекал). Концы разрезанного патрубка надеваются на дополнительную помпу. Хомуты, удерживающие антифриз, снимаются.
  Дополнительная помпа «Нексии» успешно подключена к антифризным патрубкам, осталось подать питание
• Соединённая с патрубками дополнительная помпа прикрепляется к трубе кондиционера с помощью пластикового хомута. Для того чтобы помпа не перетёрла трубку кондиционера, под неё рекомендуется подложить небольшой кусочек толстой резины.
  Помпа прикручивается пластиковым хомутом к патрубку кондиционера «Нексии» Реле помпы лучше всего устанавливать на контактную колодку у воздуховода
• Плюсовой контакт, отвечающий за включение этого реле, заводится в салон на отдельную кнопку (питание на которую удобнее всего провести с замка зажигания).

Видео: ставим дополнительную помпу на «Нексию»

Отопитель на автомобиле «Дэу Нексия» трудно назвать совершенным устройством. Печка способна доставить водителю массу проблем, особенно если она эксплуатируется давно. К счастью, большинство из них можно решить самостоятельно, не прибегая к дорогостоящим услугам специалистов сервисного — очень популярная модель на российском рынке. Совокупность потребительских качеств привлекает многих автолюбителей. Просторный салон, вместительный багажник, недорогие запчасти делают ее одним из лидеров вторичного рынка среди бюджетных автомобилей. Но, как и всегда, недоработки присутствуют и здесь, в частности это конструкция системы отопления. Если машина еще более-менее новая, то проблем с этим нет. Но если «разменяла» уже сотню тысяч километров, то в холодные русские зимы недостаточная эффективность работы отопителя вызывает дискомфорт. Что же делать, когда в автомобиле «Дэу Нексия» печка плохо греет? Ремонт (фото смотрите в нашей статье), а чаще модернизацию, вполне можно провести самостоятельно. Конечно, при условии, что сам силовой агрегат в полностью исправном состоянии, а охлаждающая жидкость залита в нужном количестве. Итак, давайте рассмотрим проблему.
