Не работает вакуумный регулятор опережения зажигания

Назначение усилителя тормозов

На подавляющем количестве современных автомобилей используется гидравлическая тормозная система. Она подразумевает, что усилие, необходимое для сжатия тормозных колодок, создается самим водителем при нажатии педали тормоза. Через главный тормозной цилиндр усилие передается на тормозные цилиндры, размещенные на колесах, с помощью несжимаемой жидкости. От цилиндров усилие передается на тормозные колодки, которые и осуществляют торможение.

Недостатком гидравлической тормозной системы является необходимость приложения водителем достаточно большого усилия для сжатия тормозных колодок. К тому же требуемое усилие зависит от веса автомобиля и увеличивается при повышении скорости, с которой совершается торможение. При длительной поездке или движении в городском режиме педаль тормоза может нажиматься десятки или даже сотни раз, что ведет к быстрому утомлению водителя. А это уже может сказываться и на безопасности движения.

Назначение вакуумного усилителя тормозов кроется в самом названии детали. Он призван увеличивать усилие, прилагаемое водителем, при передаче воздействия к тормозным цилиндром и далее к тормозным колодкам. Вакуумный усилитель увеличивает силу нажатия в несколько раз, что позволяет сделать торможение более эффективным и снижает физическую нагрузку на водителя.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель имеет достаточно простую конструкцию. Он объединен с главным тормозным цилиндром в единую систему, в которой усилитель играет роль «передатчика» усилия от педали тормоза.

Сам усилитель представляет собой цилиндрический корпус, внутренний объем которого при разделен диафрагмой на две герметичные камеры: вакуумную и атмосферную. Вакуумная камера расположена со стороны тормозного цилиндра и соединена с его поршнем при помощи штока. Также в вакуумной камере располагается обратный клапан, препятствующий росту давления при заглушенном двигателе.

Атмосферная камера расположена со стороны педали тормоза. В атмосферной камере расположен следящий клапан, соединенный при помощи толкателя с педалью тормоза. Именно следящий клапан играет основную роль в усилителе — его движение позволяет атмосферной камере сообщаться либо с вакуумной камерой, либо с атмосферой.

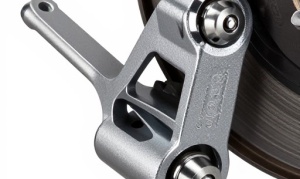

Меняем вакуумный усилитель ВАЗ 2107

Для замены усилителя потребуется отвертка, пассатижи, ключ на 7 и головка на 13.

Порядок действий по замене вакуумного усилителя следующий:

• При помощи отвертки поддеть и снять пружинный фиксатор штифта, который соединяет толкатель с тормозной педалью
• Вынуть штифт крепления усилителя.
• Открутить болты крепления и снять главный тормозной цилиндр, крепящийся к вакуумному усилителю (находится в подкапотном пространстве).
• Используя головку на 13 мм, открутить гайки, крепящие вакуумный усилитель ВАЗ 2107.
• Вынуть штуцер вакуумного шланга из усилителя, поддев его отверткой. Операцию надо проделывать осторожно, чтобы не повредить штуцер.
• Демонтировать усилитель

Установка нового вакуумного усилителя проводится в обратном порядке. Перед монтажом необходимо выставить величину выступа головки штока относительно плоскости усилителя. Она должна составлять 1,05-1,25 мм. Это обеспечивает свободный ход тормозной педали в 3-5 мм.

Прочитайте, может пригодится: Замена задних тормозных колодок ваз 2107: какие лучше, как развести и одеть пружину, инструкции с фото и видео

Регулировка головки штока производится при помощи ключа на 7 мм, которым следует вращать головку, удерживая шток пассатижами.

Принцип действия

Для полноценной работы вакуумного усилителя тормоза ему необходим вакуум. Он создается путем подсоединения усилителя к впускному коллектору либо работой специального насоса. У дизельных автомобилей работу усилителя всегда обеспечивает насос, у бензиновых встречаются оба варианта.

Вакуумный усилитель имеет пневматический принцип работы и использует разницу давлений в камерах, разделенных диафрагмой. В момент, когда педаль тормоза отжата, давление в атмосферной и вакуумной камерах усилителя одинаково низкое, так как обе камеры имеют сообщение через вакуумный канал в диафрагме.

После нажатия водителем педали тормоза усилие, созданное водителем, передается на следящий клапан. Клапан постепенно перекрывает вакуумный канал и открывает атмосферный в атмосферной камере. В результате давление в атмосферной камере превышает давление в вакуумной, благодаря чему диафрагма начинает двигаться в сторону тормозного цилиндра. Из-за разницы давления диафрагма создает усилие на шток цилиндра, в несколько раз превышающее усилие при нажатии педали тормоза водителем. Следящий клапан устроен так, что чем больше усилие придает водитель нажатию на педаль тормоза, тем больше воздействие клапана на поршень тормозного цилиндра.

Если после нажатия педали тормоза водитель останавливает воздействие (удерживает ступню ноги в определенном положении), то останавливается и движение диафрагмы и непосредственно само усиление тормоза. Реагируя на силу нажатия педали, вакуумный усилитель тормозов может увеличить воздействие тормозной силы, уменьшить его или оставить на существующем уровне. Таким образом работа вакуумного усилителя тормозов полностью подконтрольна водителю.

После того, как педаль тормоза отжата водителем, происходит обратный процесс. Следящий клапан вновь закрывает атмосферный канал и открывает вакуумный. Разница давления в атмосферной и вакуумной камерах усилителя тормозов исчезает, диафрагма и поршень тормозного цилиндра возвращаются на свои первоначальные места под воздействием возвратной пружины, расположенной в корпусе усилителя.

Работа усилителя не зависит от того, заглушен или заведен мотор. Его постоянную работу обеспечивает обратный клапан, который препятствует росту давления в камере.

Особенности эксплуатации автомобиля с вакуумным усилителем тормозов

Никаких особенностей эксплуатация автомобиля с вакуумным усилителем тормозов не имеет, однако здесь есть пара моментов, на которые необходимо обратить внимание.

Во-первых, в работе вакуумного усилителя решающее значение имеет герметичность камер, поэтому любые неисправности, ведущие к потере герметичности, влекут за собой значительное ухудшение в работе тормозной системы. А, во-вторых, неисправный усилитель необходимо сразу же заменить, так как на кону стоят безопасность и жизни людей.

О диагностике и замене вакуумного усилителя стоит задуматься в том случае, если для торможения приходится давить на педаль сильнее, о неполадке свидетельствует и уменьшенный ход педали (причем такое явление наблюдается как при работающем, так и при заглушенном двигателе). При любом подозрении на нарушение работы вакуумного усилителя стоит обратиться в автосервис.

Здесь нужно заметить, что вакуумные усилители тормозов при потере герметичности перестают выполнять свои функции, однако тормозная система в целом не теряет своей работоспособности — в этом случае усилитель просто передает усилие от педали к главному тормозному цилиндру. Это сделано в целях безопасности, да и в этом случае водитель, по увеличению сопротивления педали, поймет, что с усилителем что-то не так.

Как показывает практика, вакуумные усилители тормозов достаточно надежны, они нечасто выходят из строя, и средний водитель за все время владения автомобилем даже и не вспоминает, что у него в тормозной системе есть такой узел.

Особенности эксплуатации вакуумного усилителя тормозов

Так как вакуумный усилитель тормозов использует разницу между атмосферным давлением и давлением в вакуумной камере, то большое значение имеет давление окружающего воздуха. В вакуумной камере создается давление порядка 0,067 МПа, что примерно в 1,4 раза меньше обычного атмосферного давления. В условиях стандартной высоты над уровнем моря сохраняется примерно такое соотношение. С повышением высоты эффективность работы вакуумного усилителя тормозов постепенно снижается.

На уровне свыше 3,5 км над уровнем моря давление окружающего воздуха и давления в вакуумной камере сравняются, а усилитель тормозов просто не будет работать. Поэтому на технике, работающей в условиях высокогорья, используют усилители тормозов иной конструкции, не зависящие от внешнего атмосферного давления.

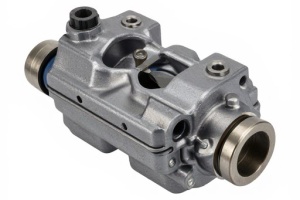

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Как узнать о неисправности усилителя тормозов

Неисправность вакуумного усилителя тормозов напрямую сказывается на эксплуатационных характеристиках автомобиля. Признаки поломки усилителя являются:

• общее ухудшение торможения автомобиля (увеличенный тормозной путь);
• необходимость приложения больших усилий для того, чтобы автомобиль затормозил;
• в отдельных случаях наблюдается троение двигателя автомобиля на холостых оборотах из-за излишков воздуха, поступающих во впускной коллектор при недостаточной герметичности системы вакуумного усилителя.

Сам по себе выход из строя усилителя тормозов еще не означает, что тормозная система автомобиля полностью откажет. В таком случае нажатие тормоза напрямую передается через усилитель на тормозной цилиндр, но, естественно, уже без усиления.

Как проверить усилитель тормозов

Если вакуумный шланг и фитинги вакуумного усилителя тормозов находятся в хорошем состоянии, самое время перейти к самому усилителю тормозов. Распространенным и простым способом его проверки является использование педали тормоза.

1. Сядьте за руль, установите коробку передач в положение парковки (автоматическое) или нейтральное (механическое), установите аварийные тормоза (ручник) и запустите двигатель. Дайте ему поработать в течение двух минут, а затем выключите его.
2. Нажмите педаль тормоза при нормальном давлении в ноге четыре раза и удерживайте ногу на педали, слегка нажимая на нее.
3. Запустить двигатель. Когда вы запускаете двигатель, вы должны чувствовать, что педаль тормоза слегка опускается вниз, примерно на дюйм или меньше. В противном случае вам не хватит вакуума в усилителе тормозов
4. Когда двигатель все еще работает на холостом ходу, снимите ногу с педали тормоза и выключите двигатель.
5. Нажмите педаль тормоза (используя нормальное давление ноги) четыре раза. Если вы заметите, что педаль поднимается после второго или третьего нажатия, усилитель с большей вероятностью удерживает вакуум. В противном случае утечка вакуума влияет на его производительность. Чтобы определить проблемную область, проверьте вакуум и мощность тормозного усилителя двигателя с помощью вакуумметра и ручного вакуумного насоса, как описано в следующих разделах.
6. Запустите двигатель и дайте ему поработать на холостом ходу.
7. Теперь нажмите педаль тормоза и выключите двигатель, но удерживайте педаль нажатой в течение 30 секунд после выключения двигателя.

Педаль должна удерживать свое положение. В противном случае имеется утечка в усилителе, клапане, вакуумном шланге или впускном коллекторе. Проверьте вакуумный шланг, обратный клапан усилителя, вакуум двигателя и усилитель тормозов, как описано в следующих разделах.

Если вы чувствуете, что педаль тормоза слишком жесткая во время движения, и вакуумный шланг и вакуумный обратный клапан работают нормально, скорее всего, вам нужно заменить усилитель тормозов. Устраните неисправность с помощью ручного вакуумного насоса, как описано в следующем разделе.

Утечка в усилителе может вызвать пропуски зажигания в двигателе.

Как проверить работу усилителя тормозов

Проверить штатность работы усилителя можно при помощи следующими способами.

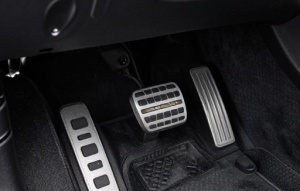

1. При заглушенном двигателе необходимо несколько раз нажать на педаль тормоза. Первое нажатие должно происходить легко, последующие потребуют большего приложения усилий. Также должен издаваться шум воздуха, проходящего в атмосферную камеру.
2. Если работу вакуумного усилителя тормозов обеспечивает впускной коллектор, то определить негерметичность системы поможет следующий способ. При неработающем двигателе нужно выдернуть шланг вихревой заслонки впускного коллектора. Штатно работающая герметичная система при выдернутом шланге должна в таком случае начать засасывать воздух, что также определяется по шуму.
3. Также при заглушенном двигателе можно несколько раз нажать на педаль газа, после чего оставить педаль выжатой и включить зажигание мотора. Педаль, для нажатия которой только что необходимо было прикладывать значительное усилие, должна легко и плавно уйти «в пол».
4. Еще одни способ помогает определить наличие утечек воздуха в системе вакуумного усилителя. При заведенном моторе необходимо выжать педаль тормоза до упора, после чего заглушить движок. Затем нужно удерживать педаль выжатой 30-40 секунд. Если в этот момент положение педали произвольно изменится, то в системе наблюдаются утечки. Если по истечении указанного времени отпустить педаль, и она начнет принимать обратное положение, то в системе также имеются неисправность — такое поведение педали сигнализирует о росте давления, чего в подобной ситуации не должно происходить.

Также нарушение герметичности системы можно определить визуально, осмотрев шланг откачки воздуха и место его соединения с усилителем на предмет утечек.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

(418 голос., средний: 4,51 из 5)

Похожие записи

• Как поменять воздушный фильтр

• Как определить допустимый износ тормозных дисков

Ремонт и регулировка вакуумного усилителя

Простота устройства вакуумного усилителя тормозов сказывается и на решении проблем с его неисправностью. Поломки внутри корпуса усилителя обычно приводят к полной замене узла. Если утечки совершаются из-за негерметичности шланга откачки воздуха, то можно заменить его на новый.

Встречаются и небольшие нарушения в работе усилителя, которые можно исправить регулировкой. Например, нарушение положения диафрагмы внутри корпуса можно исправить, отрегулировав положение штока. Оно определяет величину необходимого усилия, прикладываемого водителем на педаль тормоза. Правильное положение штока должно приводить к образованию зазора над плоскостью усилителя в размере 7,1 мм. Если зазор будет меньше, то тормозное усилие будет передаваться на главный тормозной цилиндр даже без нажатия педали тормоза. Если зазор будет больше, то педаль тормоза будет иметь слишком большой ход. Регулировка положения штока осуществляется при помощи регулировочного болта, расположенного со стороны вакуумной камеры усилителя.

В целом неисправности вакуумного усилителя тормозов встречаются достаточно редко. Простота конструкции обеспечивает достаточную надежность этого элемента тормозной системы автомобиля. Однако при наличии симптомов неисправности усилителя, которые подтверждаются диагностикой, лучше заменить его на новый. Это не только снижает нагрузку на водителя, но и повышает безопасность вождения.

Признаки неисправности вакуумного усилителя тормозов

Вот три общих признака того, что ваш усилитель тормозов мог выйти из строя:

• Вам нужно больше усилий, чтобы включить тормоза (жесткая педаль).
• Педаль сама по себе не возвращается в исходное положение.
• Обороты двигателя снижаются, когда вы нажимаете педаль тормоза на холостом ходу.

Прежде чем осудить вакуумный усилитель тормозов, необходимо подтвердить, что устройство вышло из строя. В этом простом руководстве кратко объясняется, как работает обычный вакуумный усилитель тормозов (встречается в большинстве автомобилей с бензиновым двигателем). Затем руководство расскажет о серии простых тестов, которые вы можете применить дома за несколько минут, чтобы сэкономить время и деньги на ремонт.

Тесты идут в отдельных разделах для облегчения диагностики. Для большинства тестов вам не понадобятся никакие инструменты, чтобы знать, что вакуумный усилитель вышел из строя. Но, если вам все еще нужно дополнительное подтверждение, вы также найдете серию тестов, в которых используются простой вакуумметр и ручной вакуумный насос для подтверждения ваших выводов.

Сначала давайте кратко рассмотрим, как работает обычный усилитель тормозов, чтобы помочь вам разобраться в простых тестах, которые вам необходимо выполнить.
