Автомобили десятого семейства ВАЗ 2110-2112 стали логическим продолжением ВАЗовского барокко — переднеприводных автомобилей восьмой и девятой модели. В наследство к ним перешел и двигатель со всем навесным оборудованием, причем на десятках устанавливали еще старые карбюраторные моторы, которые позже были заменены инжекторными. Со всеми своим плюсами и минусами автомобиль был какое-то время в тренде, а позже перешел в разряд утилитарного транспорта.
На фото ВАЗ 2110 — логическое продолжение барокко ВАЗа
Тем не менее, проще от этого он не стал, и поломок не поубавилось. Да и любителей усовершенствовать конструкции престарелых автомобилей меньше не становится. Выхлопная система чаще всего попадает под ремонт или тюнинг, поскольку выходит из строя тоже довольно часто. Определенного ресурса у нее нет, поскольку качество комплектующих, из которых собирается выхлопная система, совсем разное.
Именно поэтому многие решают взять ситуацию в свои руки, так как купить подержанную десятку — значит быть готовым ко всему. А система выхлопа отработавших газов как раз и может принести сюрпризы в самый неподходящий момент. Чтобы быть готовым вступить в сражение за бесшумный выхлоп или, наоборот, тюнингованный благородный звук, нужно как минимум знать матчасть. Сейчас попробуем разобраться в конструкции выхлопной системы ВАЗ 2110 и узнать, чего ждать от нее, если она уже лет пять как не пахнет заводской краской.
Видеоурок о том, как делают выхлопную систему
Выпускной коллектор
Выпускной коллектор крепится к головке блока цилиндров непосредственно шпильками через термоустойчивую армированную прокладку. Изготовлен он из термостойкого чугуна по схеме 4-2. Коллектор постоянно подвергается переделкам от тюнинговых ателье, которые заменяют заводскую схему на самые разнообразные варианты конфигураций и креплений. Нужно сказать, что замена схемы стандартной и тем более замена чугуна на сталь ничего хорошего принести автомобилю не может.

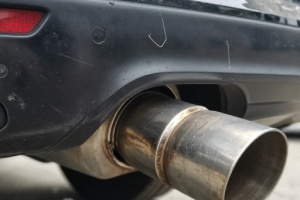

Выпускной коллектор изготавливается из термостойкого чугуна
В том случае, если вы не конструируете узкопрофильный автомобиль для соревнований. Причем под каждую дисциплину автомобильного спорта выпускной коллектор настраивается отдельно и имеет некоторые нюансы в конструкции, о чем 90% тюнинговых ателье не догадываются и близко. Тем более их заказчики. В большинстве случаев ставится во главу угла внешний вид трубы, а как она там будет работать, по большому счету — все равно.
Нужно сказать, что выпускной коллектор — довольно важная деталь и выполнять его из стали, даже самой жаропрочной, очень сомнительное мероприятие в том случае, если машиной будут пользоваться в обычных условиях, а не только на треке или в ралли-рейдах. Температура коллектора в рабочем режиме может достигать 1000 градусов. Чугун там стоит совсем не зря и вовсе не для того, чтобы утяжелять конструкцию двигателя. Любая сталь прогорит в условиях высоких нагрузок довольно быстро, поэтому перед тем, как купить модернизированный выпускной коллектор из супер-японской стали, стоило бы подумать о целесообразности такой замены. Большинство десяток, слава богу, не участвует в чемпионатах мира по кольцевым гонкам, ей там попросту делать нечего. Поэтому логичнее было бы соотносить довольно скромные возможности моторчика ВАЗ 2110 с уровнем и качеством тюнинга выхлопной системы.
Выпускной коллектор служит практически вечно и прогорает в редких случаях, и то по причине заводского брака. В рамках усовершенствования коллектора более результативными методами мы порекомендовали бы вместо установки тонкостенных красивых труб космических конфигураций просто обратить внимание на сопряжение выпускных окон головки блока цилиндров и отверстий коллектора. Дело в том, что вся суть тюнинга выхлопной системы сводится, конечно же, к удивительному поднятию мощности за счет уменьшения сопротивления выхлопным газам. Так вот именно в этом сопряжении как раз и происходят первые дополнительные потери мощности — на стыке коллектора и головки блока цилиндров. Если выпускное окно и отверстие коллектора имеют хоть малейший перепад в размерах или в уровне, образуются паразитные завихрения, которые препятствуют выходу отработанных газов. Если это имеет место — после коллектора можно вешать хоть платиновые прямотоки с бриллиантами Сваровски, толку не будет никакого. Если мы, конечно, говорим об экономии мощности.
Замена приемной трубы глушителя Ваз 2110 Лада
- Руководства по ремонту
- Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
- Замена приемной трубы глушителя
2.16.5. Замена приемной трубы глушителя
| ПОРЯДОК ВЫПОЛНЕНИЯ |
↓ Комментарии ↓1. Общие данные 1.0 Общие данные 1.1. Технические характеристики автомобилей 2. Двигатель 2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112 3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес 4. Ходовая часть 4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска 5. Рулевое управление 5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления. 6. Тормозная система 6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы. 7. Электрооборудование 7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1») 8. Кузов 8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом 9. Приложения 9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле |
Приемная труба, катализатор и резонатор
Приемная труба окрашивается термостойкой краской для предотвращения коррозии
Далее по схеме выпуска значится приемная труба. В карбюраторных двигателях это просто труба, а в инжекторных в нее интегрирована страшная деталь — каталитический нейтрализатор. Приемная труба на стоковых десятках крепится к выпускному коллектору через фланец, термостойкую армированную прокладку при помощи четырех или шести болтов. Соединение приемной трубы и катализатора выполнено в виде гофрированной насадки с обжимным кольцом. Труба должна быть изготовлена из термостойкой стали определенной марки и на конвейерных автомобилях в большинстве случаев так и есть. Если машине больше десяти лет, скорее всего, средняя часть уже заменялась, поэтому о качестве стали, из которой она изготовлена, можно только догадываться.
В идеале стальная труба окрашивается термостойкой защитной краской, чтобы хоть на какое-то время предотвратить неизбежную коррозию. Зачастую на трубах, которые идут в комплектах запчастей, окраска носит скорее декоративный, чем защитный характер. Поэтому при замене многие стремятся устанавливать трубу из нержавейки. Диаметр ее менять смысла нет никакого, а нержавеющая сталь продлит жизнь детали довольно весомо. Если с карбюраторными двигателями проще, то в более поздних моторах с системой впрыска нужно считаться с катализатором, о котором стоит сказать несколько слов отдельно.
Катализаторы стали устанавливать не для того, чтобы усложнять жизнь автомобилистам, а чтобы снижать уровень вредных составляющих в отработанных газах. Главная задача исправного катализатора — дожигать топливо, которое не сгорело в процессе работы двигателя. По большому счету он устроен так же, как любой глушитель резонаторного типа. Газы проходят через мелкую сетку или набор пластин, на которые нанесен тонкий слой платиносодержащего вещества. Вступая реакцию с отработанным газом, поверхность рабочих органов катализатора разогревается до температуры 500-600 градусов, способствуя тому, чтобы остатки топлива догорали, проходя через него. Средний порог срабатывания каталитических пластин или сеток — 300°С.
И тут начинается самое неинтересное. Каталитический слой устройства не может перерабатывать бесконечное количество несгоревшего топлива, доводя его до норм Евро. Поэтому для контроля над ситуацией на выхлопе установили датчик кислорода. Лямбда зонд измеряет количество кислорода в выпускных газах, а в том случае, если катализатор не в состоянии обработать нужное количество газов, зонд дает сигнал на электронный блок управления. ЭБУ, в свою очередь, корректирует состав смеси так, чтобы на выходе количество СО соответствовало норме.

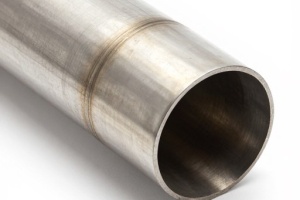

При замене приемной трубы лучше использовать запчасть из нержавейки
А эта коррекция не всегда идет на пользу динамическим показателям двигателя. Точнее, мешает мотору работать корректно. Если же каталитический слой выгорел напрочь, лямбда-зонд кричит «караул», а ЭБУ включает нам лампочку «Check Engine». В этом случае светит замена катализатора полностью, поскольку он является узлом неразборным и ремонту не подлежит. Стоит он столько, сколько стоит вся выхлопная система вместе взятая.
Установка новой приемной трубы
Все работы производятся в обратном порядке. Но имеется несколько особенностей, которые обязательно требуется знать:
- Устанавливаете новую приемную трубу.
- Между выпускным коллектором и штанами нужно установить новую прокладку.
- Между нейтрализатором и штанами обязательно установите новое уплотнительное колечко.
- Закрутите гайки на шпильках выпускного коллектора. Равномерно затяните их крест-накрест.
- Закрутите болты, которые находятся на подпружиненном соединении с нейтрализатором.
На этом ремонт выхлопной системы окончен. Звук будет максимально глушиться, автомобиль станет практически бесшумным. Желательно новую прокладку смазать составом типа ШРУС. Это позволит улучшить герметичность.
Работы по замене глушителя на ВАЗ-2112 не являются работами систематического и периодического характера, а совершаются лишь тогда, когда этот элемент выходит из строя. Шум, разрыв соединения, прогар её элементов, тому наилучший пример.
Видео по замене глушителя на ВАЗ-2112 в гаражных условиях, всё своими руками, смотрим:
Для того, чтобы самостоятельно заменить любую из частей глушителя не потребуется специальных навыков. Достаточно лишь точное следование нашей инструкции.
Характерные неисправности выхлопной системы ВАЗ 2110

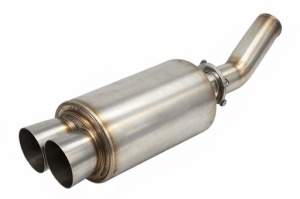

Глушитель ВАЗ 2110 был настроен в заводских и лабораторных условиях так, чтобы подавлять максимальное количество шума, которое издает двигатель. При этом берутся в учет не только частоты, которые издает двигатель сам по себе. Кузов автомобиля — это закрытый объем, реагирующий на определенную частоту звуковой волны и имеющий свои пиковые гармоники. В результате исследований было выяснено, что для подавления большинства паразитных частот двигателя 2110 и его кузова, необходимо использовать диапазон от 60 до 400 Гц. Это соответствует средним и высоким оборотам мотора — 2500 и 4200 об/мин. Если в геометрию глушителя 2110 внесены хоть какие-то изменения, по сравнению со стоковым, шумовые характеристики изменятся однозначно.
Причем основной низкочастотный шум убрать тяжелее всего. Поэтому если говорить о борьбе с шумами и тюнингом выхлопной системы одновременно, то технически реализовать это практически невозможно. Максимально сохраненная мощность — прямоток, а максимально комфортный звук — заводской глушитель. Все остальные варианты являются компромиссными.
Прогары, пробои и нарушение герметичности системы — это основные неисправности, с которыми сталкиваются владельцы ВАЗ 2110. Чаще всего причиной прогара выхлопных труб является коррозия, слишком богатая смесь и неправильно выставленное зажигание. Дым из глушителя может говорить о том, что смесь слишком богатая и догорает уже в выхлопной трубе, резонаторе. При этом нередко глушитель стреляет, слышны хлопки, в результате которых и происходит прогар резонаторов и глушителей. Стук по кузову в районе резонатора или глушителя может говорить о том, что в результате механического повреждения изменилась геометрия глушителя, разрушилась подвеска, подушка или резинка демпфера и труба стучит о кузов. В этом случае нужно точно установить место ударов и привести геометрию системы в порядок. Если этого добиться невозможно в силу ветхости элементов — только замена или крепкий ремонт решат эту проблему.
Для ремонта глушителей можно купить сотни наименований герметиков, бандажей и термошпаклевок, которые временно заизолируют поврежденные места даже без применения сварки. Их качество разное, как разная и цена, но если стоит вопрос доездить сезон, то такой вариант реставрации вполне имеет право на жизнь.
