Как устроена печка на Ладе Гранте

Как улучшить работу печки на ладе гранте

Если автомобиль является, по сути, для вас вторым домом, но только на «колёсах», тогда, безусловно, вы не махнёте рукой на проблему плохого обогрева салона. Находиться зимой в «металлическом леденящем капкане» не пожелает никто. А ведь именно так можно рассматривать машину, в которой печка отказывается функционировать.

Что делать в таком случае, точно знают мастера, но за такие их знания, а уж тем более действия вам придётся расплатиться, вынимая из кошелька с огромной грустью несколько крупных купюр. Мы предлагаем вам не идти на поводу традиционных методов решения проблемы, а засучить рукава, чтобы самостоятельно найти и устранить причины, по которым не работает печка в вашем авто Лада Гранта.

Как устроена система отопления на ладе гранте. схема печного отопителя

Основное предназначение печного отопителя — поддержание заданного температурного режима в салоне машины, а также обеспечение бесперебойной подачи кислорода внутрь.

Тип вентиляции: приточно-вытяжной.

Схема отопления Лады Гранты: управление осуществляется механическими регуляторами, которые изменяют скорость воздушного потока, направление заслонки.

С целью недопущения проникновения в салон неприятных запахов, предустановлен тросиковый переключатель забора воздушного потока.

Печка для Лады Гранты – методы устранения неполадок и инструкция по замене устройства

Печка относится к системе отопления, кондиционирования и вентиляции автомобиля. Цель ее работы – поддержание заданного температурно-влажностного режима, обеспечивающего комфортные условия нахождения в машине и приток свежего воздуха. Тип системы вентилирования в Гранте – приточно-вытяжной. Управление печкой осуществляется простыми регуляторами, позволяющими изменять скорость потока воздуха, его температуру и направление обдува: на лобовое стекло, в ноги и т. д. Для изоляции салона от неприятных запахов и более быстрого прогрева в зимний период предусмотрен переключатель забора воздуха для печки снаружи или изнутри.

Характеристики печки Гранты

Штатная система отопления, кондиционирования и вентиляции обеспечивает создание и поддержание комфортного микроклимата в автомобиле. Основными ее функциями являются:

• вентилирование салона;
• предотвращение конденсации влаги на стеклах;
• предотвращение обледенения стекол;
• нагрев салона до комфортной температуры;
• кондиционирование воздуха в салоне.

Система отопления Лада Гранта – единый комплекс, состоящий из большого количества узлов и агрегатов. Схема работы этой системы, ее устройство приведены на рисунке.

Система отопления и вентиляции Лада Гранта.

1. Патрубки обдува лобового стекла.
2. Шиберы распределения воздушных потоков между лобовым стеклом и салоном.
3. Дефлекторы на торпедо.
4. Патрубки обогревателя ног.
5. Шибер распределения потоков воздуха между зонами лобового стекла и салона, а также ног водителя и пассажира.
6. Радиатор печки.
7. Воздушный фильтр.
8. Шибер рециркуляции.
9. Патрубок забора свежего воздуха.
10. Патрубок забора воздуха из салона.
11. Электровентилятор.
12. Испаритель кондиционера.
13. Дренаж.
14. Шибер регулятора температуры.

Согласно схеме отопителя Лады Гранты, Воздух, поступающий через заборники 9 и 10, подается посредством испарителя кондиционера в зону смешения вентилятором 11, предварительно пройдя очистку фильтром 7. При включенном кондиционере печка отключена, и холодный воздух поступает в зону, выбранную водителем посредством заслонок 14, 5 и 2. В случае необходимости прогрева салона кондиционер отключается, и воздух подается внутрь через радиатор печки 6. Время обогрева можно регулировать, изменяя скорость вращения вентилятора 11.

Частота вращения электровентилятора корректируется путем подсоединения дополнительных резисторов в цепь его электродвигателя. Подключение осуществляется через регулятор скорости подачи воздуха, находящийся на центральной консоли. Он имеет пять положений: четыре скорости и нулевое положение «выключено».

В отличие от прежних моделей «АвтоВАЗа», на Ладе Гранте отсутствует кран, регулирующий количество тепла, проходящего через радиатор. Температура воздуха регулируется моторедуктором заслонки.

Методы устранения возможных неполадок

Отопление салона автомобиля напрямую зависит от правильного функционирования системы охлаждения двигателя, так как воздух, поступающий внутрь, нагревается при прохождении через радиатор печки Лады Гранты. Необходимо проверять уровень охлаждающей жидкости в расширительном бачке: снижение количества антифриза приводит к нарушению циркуляции и недостаточному теплообмену. Такой результат может быть обусловлен и негерметичностью клапана на пробке расширительного бачка.

Недостаточность прогрева возникает из-за неисправности термостата или помпы в системе охлаждения двигателя. Причиной неудовлетворительной работы иногда становится воздушная пробка в системе отопления. Для ее устранения следует на прогретом двигателе снять шланг подогрева с узла дроссельной заслонки.

Затем нужно создать избыточное давление в расширительном бачке – отвинтить крышку и подуть в него. При этом из снятого шланга потечет охлаждающая жидкость, содержащая пузырьки воздуха. Аналогичные действия нужно выполнить и со вторым шлангом.

Эту операцию следует проводить с большой осторожностью: антифриз на прогретом моторе имеет температуру около 90°С, и при снятии шлангов можно обжечь руки.

Печка перестаёт греть из-за неисправности моторедуктора, управляющего заслонкой, регулирующей температуру воздуха. Замена моторедуктораотопителя ВАЗ 2190 может быть выполнена своими руками, однако это – достаточно трудоемкая процедура, требующая профессионального опыта. Деталь находится под капотом автомобиля, и для ее снятия потребуется демонтировать уплотнители, «жабо», поводки дворников и трапецию. При замене моторедукторанановый рекомендуется проверить его работоспособность, подав напряжение на соответствующие клеммы от аккумулятора.

Важными элементами конструкции печки являются радиатор отопителя и вентилятор, подающий воздух к нему. Теплообменник не должен быть загрязненным, в противном случае его следует заменить или отремонтировать.

Как поменять отопитель

Замена печки Лада Гранта выполняется в соответствии с технологическим регламентом завода-изготовителя. Но опытные автолюбители предлагают свои схемы замены этого устройства, успешно используемые при проведении ремонтных работ. Сначала необходимо расчистить пространство под капотом автомобиля: отвернуть клеммы и болты крепления аккумулятора и снять его, убрать патрубки дроссельного узла, воздуховодов, демонтировать воздушный фильтр. После этого можно слить антифриз из системы охлаждения двигателя.

Работы в салоне начинаются с демонтажа декоративного кожуха ручника: нужно отвинтить два самореза и освободить крепление тоннеля со стороны водителя и пассажира. Теперь необходимо снять педаль газа, открутив три болта и отсоединив контактную группу. Затем следует вынуть палец крепления педали тормоза и надавить на нее, освобождая место для проведения дальнейших работ. Для доступа к радиатору печки снимите пластиковую боковую крышку торпедо. Чтобы демонтировать теплообменник, отрежьте патрубки в двух местах.

Отсеченную часть труб следует вытащить в подкапотное пространство, затем отогнуть педаль тормоза и вытянуть старый радиатор в салон. После установки нового теплообменника его патрубки просовываются в салон со стороны подкапотного пространства, надеваются на патрубки радиатора и надежно поджимаются новыми хомутами. Дальнейшая установка снятых частей происходит в обратном порядке. Затем устанавливается аккумулятор и заливается охлаждающая жидкость.

Правила пользования штатной системой отопления

В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.

Общая информация

Автомобили Гранта оборудуются достаточно качественными печками, производитель оснащает их алюминиевыми радиаторами. Сама отопительная система является единым комплексом, в его состав помимо уже упомянутого радиатора, выступающего в роли теплообменника, входят и другие агрегаты и узлы: в частности, вентилятор, дефлекторы и воздуховоды.

Новая Лада: Lada Granta за 200 000 рублей: есть ли смысл ее покупать

Воздуховоды предназначены для подачи потока воздуха от отопителя к обдувающим стекла решеткам и к дефлекторам на приборной панели. Они же подают воздух к воздуховодам, обеспечивающим его передачу к ногам находящихся в салоне людей.

Во время движения машины воздух поступает в отопитель благодаря отверстиям, находящимся в облицовке ветрового стекла. Увеличивать мощность попадающего в салон воздушного потока, как в момент передвижения, так и во время стоянки, должен вентилятор, от скорости вращения которого и зависит интенсивность его подачи.

Равномерное протекание воздушного потока внутри автомобиля обеспечивается датчиком температуры воздуха, входное отверстие которого необходимо предохранять от любых загрязнений. Для управления скоростью и направлением поступающего воздуха предусмотрены специальные переключатели. Кроме того, с их помощью вы сможете определять, холодный либо прогретый воздух будет выходить из отопителя.

Помните о том, что печка не терпит нарушения правил эксплуатации, поскольку каждый ее элемент играет свою собственную, очень важную роль в работе всей системы отопления. Именно поэтому неисправность любого из ее компонентов приведет к нарушению нормального функционирования всех остальных, будь то сломанный радиатор или вышедшая из строя трубка.

Как выгнать воздух из системы охлаждения гранты

Заметили, что в автомобиле печка дует холодным воздухом? Причин проблемы может быть несколько, но чаще всего это происходит из-за образования воздушной пробки в системе охлаждения двигателя. Далее мы расскажем, как выгнать воздух из системы охлаждения автомобилей Лада (Гранта, Калина, Приора, Ларгус, Нива, Веста или XRAY) несколькими способами.
Напомним, АвтоВАЗ устанавливает на свои модели однотипные силовые агрегаты, поэтому инструкция аналогичная для всех автомобилей Лада.

Способ №1

1. Снять шланг с подогрева дроссельного узла.
2. Открыть крышку расширительного бачка, накрыть горловину чистой тряпкой и подуть в бачок.
3. Когда из снятой трубки побежит тосол, быстро одеваем шланг на место и затягиваем его хомутом.

Внимание! Охлаждающая жидкость является ядовитым веществом, поэтому рекомендуем вам использовать другие методы решения проблемы.

Способ №2

1. Прогреть двигатель, чтобы в системе охлаждения двигателя поднялось давление.
2. Заглушить мотор и снять шланг с подогрева дроссельного узла. Крышку расширительного бачка не открываем.
3. Как только из шланга побежит тосол, быстро одеваем его обратно и затягиваем хомутом.

Внимание! Тосол может быть очень горячим, будьте аккуратны.

Способ №3

1. На остывшем двигателе снимаем верхний шланг от расширительного бачка, идущий от радиатора системы охлаждения.
2. Наполнить бачок до максимума охлаждающей жидкостью и завернуть пробку.
3. Шланг помещаем в пустую канистру, а на патрубок бачка одеваем шланг от воздушного насоса (для накачивания шин).
4. Накачиваем насосом давление в бачке, вместе с этим тосол будет переливаться в канистру.
5. Следим за уровнем охлаждающей жидкости в расширительном бачке и при необходимости доливаем ее.
6. Через 2-3 долива жидкости восстанавливаем все соединения.

Если завоздушивание системы охлаждения происходит периодически, значит система охлаждения автомобиля не герметична. Проверьте на герметичность соединения всех шлангов системы, а также крышку расширительного бачка.

Смотрите также другие фотоотчеты по ремонту Лада своими руками.

Как выгнать пробку из системы охлаждения

Сегодня расскажем о том, как самостоятельно выгнать воздушную пробку из системы охлаждения автомобилей Лада с электронной педалью газа.

Пробка в системе охлаждения представляет собой скопление воздуха, который находится в охлаждающей жидкости. Она ухудшает функционирование системы охлаждения.

Чаще всего воздушная пробка возникает после слива охлаждающей жидкости из автомобиля — при ее замене, обслуживании системы охлаждения и т.д. При заливке охлаждающей жидкости обратно через расширительный бачок, воздух который попал в систему, не успевает выйти и остается в виде пузырьков в жидкости. На автомобилях Лада воздушная пробка чаще всего остается в отопителе, так как его радиатор находится выше уровня расширительного бачка.

На старых автомобилях, без Е-газа, выгнать воздушную пробку было достаточно просто. У этих машин дроссельная заслонка обогревалась охлаждающей жидкостью. Так как дроссельная заслонка находится высоко, достаточно было перед заливкой охлаждающей жидкости отсоединить от дросселя тонкий шланг подвода охлаждающей жидкости и потихоньку наполнять расширительный бачок. При этом воздух выходил через этот тонкий шланг. Как только через него начинала поступать охлаждающая жидкость, заполнение системы можно было прекращать. Воздушная пробка при таком способе оставалась редко.

Но в случае с Е-газом ситуация другая. На автомобилях Лада с электронной педалью газа дроссельная заслонка уже не имеет подогрева, соответственно шланга тоже нет. Как же быть?

Чтобы выгнать воздух из системы охлаждения на автомобилях с электронной педалью газа, нужно сделать так, чтобы расширительный бачок оказался выше радиатора отопителя. Для этого можно использовать подъемник в автосервисе, а можно просто заехать передней частью машины на крутой пригорок.

После этого нужно открыть капот, сесть за руль и держать обороты двигателя на уровне 2-3 тыс.

Прогрев двигатель до срабатывания вентилятора, нужно выйти из автомобиля и аккуратно открыть пробку расширительного бачка.

При этом будет видно, как из системы выходят пузырьки воздуха — это и есть воздушная пробка.

После отключения вентилятора нужно повторять эту операцию до тех пор, пока из системы не перестанет выходит воздух. После этого можно закрутить пробку расширительного бачка и заглушить двигатель. Если воздушная пробка вышла, в отопителе не должно быть слышно булькающих звуков, а из дефлекторов при включении печки должен идти горячий воздух.

Как удалить воздушную пробку из системы охлаждения автомобиля: инструкции

Всем привет! Периодически во многих машинах случается так, что в системе охлаждения образуется воздушная пробка. Казалось бы, ничего страшного. Но по факту такое явление может привести к достаточно серьезным негативным последствиям. Именно поэтому предлагаю поговорить о том, как удалить воздушную пробку из системы охлаждения.

Эта проблема относится к категории тех, которые можно устранить своими руками. Нужно лишь разобраться как выгнать воздух правильно, чтобы не причинить дополнительный вред другим системам вашего автомобиля.

Прежде чем приступить к описанию процедур, которых у нас будет три, расскажу о признаках завоздушивания, причинах и возможных последствиях.

Если вы готовы, то мы начинаем.

Симптоматика

Симптомы или признаки завоздушивания распознать не сложно. Для этого нужно лишь обратить внимание на нехарактерное поведение своего транспортного средства.

Хотя иногда случается так, что водитель, спокойно эксплуатируя свою машину, даже и не подозревает, что внутри системы охлаждения уже давно образовалась зловредная воздушная пробка. Признаки подобной неисправности следующие:

• Ломается термостат. Когда после запуска мотора практически сразу включается вентилятор, наверняка в системе проблемы. В патрубках порой накапливается воздух, который и провоцирует циркуляцию только по внутреннему контуру рубашки охлаждения;
• Стрелка указателя температуры ОЖ находится в нулевом положении, даже когда мотор прогрет;
• Наблюдается утечка жидкости охлаждения. Посмотрите под машину, нет ли там следов ОЖ. Это также поможет определить, где именно утечка;
• Двигатель перегревается с завидной регулярностью. Такой симптом указывает на нарушенную циркуляцию;
• При работе насоса возникают посторонние шумы;
• Печка работает неправильно. Не факт, что причина именно в завоздушивании. Но проверить стоит.

Если вы наблюдаете один или несколько из представленных симптомов, вам стоит проверить работу системы охлаждения. При наличии новой и хорошей иномарки лезть туда своими руками я не советую. Но каждый решает сам.

Охлаждение

Для охлаждения воздуха в салоне выполните следующее:

1. Переключатель 1 (см. рис. 2) режимов работы электровентилятора переведите в одно из положений «1», «2», «3» или «4».
2. Рукоятку регулятора 4 установите напротив пиктограммы .
3. В блоке 3 кнопочных выключателей нажмите клавишу выключателя кондиционера. Сигнализатор, расположенный на клавише выключателя, будет гореть зеленым светом все время работы кондиционера.

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер.

• блок климата гранты
• воздуховоды гранты
• кондиционер гранты
• печка гранты

«Лада Гранта» — один из наиболее востребованных автомобилей в России в 2020 году, наряду с KIA Rio, VW Polo, Lada Vesta, Hyundai Solaris и Hyundai Creta. Такая популярность автомобиля объясняется, прежде всего, оптимальным сочетанием цены и качества: владельцы «Гранты» отмечают хорошую обзорность, вполне приемлемый силовой агрегат, простоту обслуживания, низкую стоимость запчастей, вместительный багажник, большой клиренс, что чрезвычайно актуально для российских реалий.

Новая Лада: вибрация при разгоне, мои версии

Среди комплектующих, незаменимых в холодное время года — отопитель, основным узлом которого является радиатор. Если возникает ситуация, когда необходимо заменить радиатор печки, то в большинстве случаев это можно сделать без посторонней помощи. Что следует помнить владельцу «Лады Гранты», отважившемуся на самостоятельную замену радиатора отопителя?

Проводим диагностику

Если за окном холодно, а салон не может нормально прогреться, то нужно проверить работу системы охлаждения, которая имеет непосредственное влияние и на обогрев салона.

Уровень охлаждающей жидкости

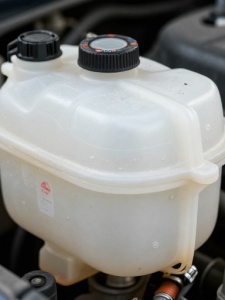

С этой целью необходимо открыть капот, и на непрогретом моторе проверить, где находится охлаждающая жидкость.

Если её уровень в бачке располагается между минимальной и максимальной отметками, то всё в порядке. Но, при снижении этого уровня, возможны проблемы с герметичностью системы охлаждения, а это приводит к понижению давления внутри системы. Если проблему не устранить, то печка не сможет прогревать воздух в салоне достаточно эффективно.

Характерные неисправности системы отопления лады гранты

Новая Лада: Тугая педаль сцепления: причины и способы ремонта

Правила пользования штатной системой отопления

В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.

Основной причиной скапливания конденсата является разница температур в салоне и снаружи и повышенная влажность. Чтобы предотвратить запотевание стекол, необходимо прогреть их, направив на них дефлекторы обогревателя, и просушить воздух, включив кондиционер. Однако при движении автомобиля в режиме повышенных нагрузок (например, на затяжных подъемах) при включенном кондиционере может произойти перегрев двигателя, поэтому в подобных условиях необходимо контролировать его температуру. Образование конденсата обычно является результатом загораживания вентиляционных отверстий багажом.

Некорректная работа системы вентиляции и отопления может быть вызвана неисправностью датчика температуры, находящегося в плафоне освещения салона. Не рекомендуется ехать с открытыми окнами в жаркую погоду при работающем кондиционере.

Система вентиляции, кондиционирования и отопления автомобиля создает условия для нормальной и комфортной езды в любой климатической зоне. Инженерами «АвтоВАЗа» была разработана и внедрена простая и надежная концепция отопления для модели Лада Гранта. Но для эффективной работы системы необходимо соблюдать определенные правила, что поможет избежать непредвиденных поломок.

Всем привет дорогие друзья, особенно владельцы автомобиля Lada Granta. Если вы зашли на данную страницу значит, вас волнует вопрос, почему не греет печка и дует холодным воздухом. Попробуем разобрать основные причины данной неисправности.

За эффективную работу отапителя отвечает система охлаждения двигателя и всё тепло, которое попадает в салон, исходит от антифриза путь, которого лежит через радиатор печки. И будет логично, если при плохой работе печки мы будем проверять работу системы охлаждения, а так же основные узлы данной системы. Итак, поехали.

Первая причина самая банальная это уровень охлаждающей жидкости. Если уровень жидкости находится между минимальной и максимальной отметкой, то все в порядке, но если уровень упал то значит где, то система дала течь и если не исправить данную неисправность то во первых не напасёшься антифриза, а во вторых печка будет плохо работать и дуть холодным воздухом.

Отзывы

Вывод Система печного отопления у Лады Гранты полностью скопирована у Лады Калины. К оборудованию претензий нет, все работает исправно. Чтобы механизм длительно служил, необходимо систематически проводить осмотр, профилактики.
