Инструкция автосигнализации Scher Khan Logicar 1.

Комплектация

Для начала разберем компоненты, которые входят в комплект сигнализации для авто:

1. Книжка пользователя по установке. В документации подробно описано, как надо производить монтаж и подключать элементы комплекса к бортовой сети машины.
2. Инструкция по использованию. Позволит произвести настройку и правильно программировать основные опции Scher Khan Logicar.
3. Карта монтажа и подключения.
4. Главный управляющий модуль.
5. Пейджер. Используется для управления и регулировки основных параметров и функций. С помощью брелка не только производится включение и отключение тревожных сигналов, но и выполняется настройка комплекса.
6. Запасной коммуникатор. В девайсе нет экрана, но он также позволяет выполнять основные функции.
7. Монтажный комплект. Включает в себя силовые провода с разъемами.
8. Контроллер удара. Используется для регистрации любых физических воздействий на кузов машины и отправки информации об этом на пейджер.
9. Кнопка Валет, предназначена для перехода системы в сервисный режим. Оснащается проводом с разъемом для подключения.
10. Приемопередатчик с подключенным штекером.
11. Блокирующее реле двигателя.
12. Один концевой переключатель. Может применяться для установки на капот или дверь багажника.
13. Сирена.
14. Наклейка для крепления приемопередатчика на стекле.

Особенности сигнализации Scher Khan

Система обладает небольшим корпусом, в который создатели Mobicar 1 постарались вложить в свое творение максимум технологических разработок последних лет. Среди главных отличительных функций стоит выделить:

• Возможность кодирования. При этом передача данных защищена от стороннего воздействия с помощью подтверждения команд автовладельцем;
• Беспрерывная двустороння связь. Стойкость сигнала в условиях города обеспечивается заданной частотой в 868 МГц, которая обладает низкой загруженностью;
• Процессорный блок со множеством датчиков. Система сообщит об изменении угла наклона транспортного средства, ударе по корпусу, перемещении автомобиля;
• Персонализация. Чувствительность каждого датчика можно подстроить, исходя из условий эксплуатации;
• Возможность автозапуска независимо от типа КПП и модели двигателя. Запуск производится с помощью брелока. Существует возможность отсроченного запуска в установленное время или по заданной температуре;
• Удобное внешнее устройство (брелок). Оснащен жидкокристаллическим экраном с поддержкой кириллицы, на котором фиксируются показания со всех датчиков. Так, например, можно узнать открыт ли багажник или капот, включено ли зажигание, режим работы двигателя, наличие двусторонней связи и много другое;
• Охранная система обладает уникальным PIN-кодом, который производитель устанавливает еще на заводе. Предназначен он для экстренного отключения охранных функций и от нежелательной регистрации других брелоков в памяти устройства;
• Режим Slave позволяет управлять системой Шерхан Мобикар 1 с помощью обычного брелока от автомобиля;
• Реализация шин CAN, K-LINE и LIN-BUS;
• Турботаймер. Эта функция автоматизирует процесс охлаждения двигателя при условии, что он оснащен турбиной.

Технические свойства

Свойства автосигнализации Логикар 1:

• в “сигналке” используется технология Мэджик Код ПРО 2, позволяющая обеспечить защиту от перехвата сигналов;
• величина дальности действия пульта с управляющим девайсом составляет до 1500 метров в режиме оповещения и до 500 метров при отправке команд;
• при потере коммуникатора процедуру отключения охранного режима можно осуществить с использованием специального пароля;
• для поэтапного отключения режима защиты может использоваться еще один код;
• турбированный режим можно настроить так, чтобы при его функционировании изменялось время охлаждения турбины мотора.

В ролике Авто Проекта показано, как можно произвести взлом противоугонного комплекса Шерхан.

Функциональность Логикар 1

Главная функция сигнализации заключается в обеспечении безопасности машины.

Система оснащается возможностью запуска двигателя авто на расстоянии, особенности котрого заключаются в следующем:

• использование данной опции допускается на машинах с МКПП и коробкой-автомат, а также на авто, оснащенных зажиганием с клавишей Старт/Стоп;
• допускается эксплуатация этой опции на машинах с двигателями, питающимися от дизельного топлива или бензина;
• можно настроить время старта ДВС;
• возможна реализация опции во временном интервале каждые два, четыре или восемь часов;
• завести ДВС дистанционно можно с помощью отправки команды с коммуникатора.

Отдельно следует рассказать о функциях пейджера с экраном:

• в подтверждение о выполненных или невыполненных опциях на пейджер отправляется сообщение от центрального модуля;
• если у вас есть второй автомобиль, то пейджер можно привязать к его сигнализации, разумеется, когда на нем используется Шерхан Логикар 1;
• на экране пейджера отображается время работы ДВС при активации Турбо-режима, функции Пит-Стоп или дистанционного пуска;
• коммуникатор отображает индикацию сигнала двусторонней связи;
• на экране выводится уровень температуры в салоне машины;
• коммуникатор может сообщить автовладельцу об изменениях в напряжении электросети машины, команда по диагностике отправляется с пейджера;
• брелок позволяет определить уровень заряда в источнике питания гаджета;
• опция вибрационного оповещения;
• режим сбережения энергии позволит предотвратить быстрый разряд источника питания в брелке.

Антон Ковалев показал, как функционирует модель Логикар на Рено Дастер.

Инструкция Шерхан Логикар 1

Инструкция по применению состоит из таких разделов:

1. Назначение сигнализации.
2. Комплектация.
3. Дополнительные компоненты.
4. Перечень функций.
5. Технические параметры.
6. Описание функционала брелока.
7. Порядок постановки на охрану, поиск, открытие крышки багажника, ложное срабатывание.
8. Экстренное отключение сирены.
9. Режимы, управление каналами.
10. Запуск силового агрегата на расстоянии, блокировка.
11. Регулировка и тонкая настройка датчика.
12. Индивидуальное программирование брелоков.

Вывод

Автосигнализация Шерхан 1 по техническим характеристикам идентична модели Scher-Khan Universe 1. В целом это хорошая бюджетная «охранка» для автомобилей среднего ценового сегмента.

Базовый набор функций реализован более чем. Схема подключения и тонкой настройки проста, а принцип работы интуитивно понятен. Однако будьте предельно внимательны, так как работа связана с напряжением, блоком питания, электрооборудованием.

Плюсы и минусы

Преимущества Шерхан Логикар 1:

1. Широкая функциональность. Модель обладает необходимыми опциями для защиты авто.
2. Надежность. В результате установки потребитель может не переживать за сохранность транспортного средства.
3. Низкая цена. Стоимость противоугонного средства составляет от 3800 до 5000 рублей в среднем.
4. Высокое качество сборки. Все компоненты Шерхан Логикар 1 выполнены в прочном корпусе, что позволяет исключить их поломку в результате падений или других физических воздействий.

К минусам можно отнести то, что, судя по отзывам потребителей, в работе сигнализации Шерхан Логикар 1 могут возникнуть неисправности. Обычно этот недостаток связан с тем, что при монтаже не были соблюдены требования, которым должен соответствовать автомобиль.

Преимущества и недостатки

Как установить сигнализацию?

Установка производится так:

1. Выключается аккумулятор. Это требуется для деактивации напряжения в бортовой сети. Иначе при установке можно случайно замкнуть контакты на одном из устройств на массу, что приведет к поломке. Для отключения напряжения от АКБ отсоедините кабели с клеммами.
2. Установите процессорный модуль в салоне. Выберите такое место для монтажа, чтобы устройство было недоступно преступнику при взломе машины. Лучше всего произвести монтаж девайса за контрольным щитком, к этому месту труднее всего получить доступ, к тому же придется разбирать центральную консоль. Демонтируйте облицовку руля и приборной панели, отсоедините от устройства штекеры с проводами. Определите свободное место за приборкой и установите в него блок. Чтобы исключить негативное воздействие вибраций на устройство во время езды, модуль можно обмотать поролоном.
3. На следующем этапе устанавливается сирена, ее надо поставить под капотом. Выберите место, которое будет наименее подвержено воздействию влаги и высоких температур. Не допускается монтаж устройства рядом с блоком цилиндров, впоследствии сирена расплавится и не сможет выполнять свои функции.
4. Датчик удара монтируется в салоне. Под днищем его ставить нельзя, контроллер быстро выйдет из строя в результате воздействия грязи и влаги. Установите датчик по центру кузова, это позволит ему эффективно определять воздействия на автомобиль со всех сторон. Можно разместить устройство на перегородке, которая разделяет подкапотный отсек и салон.
5. Установите антенну на внутренней части лобового стекла. Можно произвести монтаж приемопередатчика под стеклом на торпеде, но желательно, чтобы этот элемент располагался как можно выше в салоне. Это позволит обеспечить эффективный прием и передачу сигналов. Учтите, что на качество импульсов влияет наличие металлических предметов рядом с антенной. Желательно, чтобы они располагались не ближе 4 см от устройства.
6. Установите концевой переключатель на капот. После монтажа выведите кабель подключения к выключателю в салон авто.
7. Выполните установку сервисной клавиши. Кнопку Валет надо замаскировать, поскольку она может быть использована для отключения Шерхан Логикар 1. Можно спрятать клавишу в жгут со штатной проводкой.

Как пользоваться сигнализацией

Приложенная инструкция по эксплуатации состоит из разделов:

• описание комплекта и технических возможностей;
• конструкция коммуникатора;
• как пользоваться сигнализацией (управление основными и дополнительными функциями);
• запись пультов в память и алгоритмы программирования параметров.

Перед началом применения оборудования следует изучить документацию, а затем ознакомиться с конструкцией пульта. При некорректном управлении возможны сбои в работе и блокировка работы мотора.

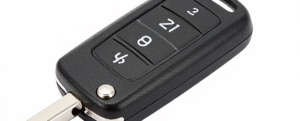

Обозначения кнопок и символов на брелке

Приложенная к Logicar 1 инструкция содержит описание коммуникатора. Кнопки обозначаются римскими цифрами, пользователь воздействует на клавиши длительно или кратковременно, поддерживаются комплексные нажатия на кнопки. На цветном дисплее отображается силуэт автомобиля с указанием защитных зон, приведены дополнительные иконки для пояснения режима работы, состояния канала связи и отображения дополнительных функций.

Таблица программирования

Для настройки рабочих параметров используется коммуникатор. Водитель комплексно воздействует на кнопки I и IV или II и IV, обеспечивая включение разделов меню. Затем производится последовательное нажатие на кнопку IV, число воздействий соответствует номеру функции по таблице программирования. Выбор параметра выполняется любой из кнопок коммуникатора, все шаги подтверждаются сигналами сирены и миганием ламп внешней светотехники.

Как настроить часы

В руководстве по эксплуатации имеется раздел, посвященный настройке часов:

1. Войти в режим настройки, произведя длительное комплексное воздействие на кнопки I и III. При корректном воздействии на табло активируется надпись Pro9.
2. Коротким нажатием на кнопку I перейти в раздел настройки часов, на экране будет мигать 4-значное поле.
3. Установить часы и минуты нажатиями на клавиши I и II соответственно.
4. Записать полученное значение в память путем 2-секундного нажатия на кнопки II+III.

Как включить автозапуск

Настройка автозапуска предусматривает процедуру резервирования нейтрального положения рычага коробки (только для механической трансмиссии). При корректном выполнении алгоритма на дисплее брелока включается иконка в виде ключа. Методику программирования настраивают при наладке головного блока (поддерживается 4 способа). При ошибочном резервировании пуск, выполняемый нажатием на кнопку II, невозможен, пульт подает тройной сигнал и отображает зону, вызвавшую запрет процедуры.

Инструкция по эксплуатации

Ниже разберем главные нюансы из технического руководства по использованию и настройке Шерхан Логикар 1.

Обозначения кнопок и символов на брелке

Обозначение кнопок и индикаторов брелка Шерхан Логикар 1 представлены ниже.

Назначение индикаторов на коммуникаторе

Назначение индикаторов на коммуникаторе

Назначение кнопок на коммуникаторе

Привязка коммуникатора

Программирование пейджера:

1. Выключите защитный режим Шерхан Логикар 1. При отключенном зажигании надо нажать на клавишу, расположенную на корпусе диодного элемента, кнопка зажимается на две секунды. Световые приборы машины должны моргнуть один раз.
2. Затем на протяжении пяти секунд надо еще раз кликнуть на кнопку. Световые приборы моргнут два раза при условии, что пароль не используется. Если же код есть, то осветительные устройства моргнут один раз.
3. Если вы используете пароль, то вам надо ввести его значение. Световые приборы в машине мигнут дважды.
4. Спустя пять секунд диодная лампочка будет гореть без перерыва. Это говорит о том, что потребитель может прописать новый пульт. Всего Шерхан Логикар 1 позволяет привязывать не более трех коммуникаторов.
5. На протяжении пяти секунд кликните по первой клавише коммуникатора. Процедура привязки остальных пультов повторяется аналогично.

Программирование автозапуска

Как включить автозапуск:

1. По таблице настроек переведите опцию 2-13 в положение 3. Благодаря этому вы сможете поменять назначение каналов для управления стартерным механизмом и зажиганием.
2. Посредством пульта выставьте временной интервал с момента активации стартера до момента, пока не произойдет пуск ДВС. Рекомендуется установить ближайший параметр из таблицы для опции 2-20. Если вы настраиваете функцию для авто с дизельным ДВС, то следует указать временной интервал для 2-21. При настройке параметра на машинах, оснащенных системой зажигания с клавишей Старт/Стоп, надо произвести регулировку опции 2-25. Если транспортное средство оборудовано турбированным агрегатом, то следует отрегулировать функцию 2-24.
3. На следующем этапе надо произвести настройку нескольких параметров, которые обеспечат правильную работу функции. Речь идет о времени прогрева мотора и работе световых приборов машины при автоматическом пуске. Также надо настроить интервал активации опции по таймеру и внести корректировку в количество циклов запуска ДВС. Если двигатель в нерабочем состоянии, то нет смысла разряжать аккумулятор бесконечными попытками его завести. Обычно специалисты настраивают четыре цикла пуска.
4. После выставления параметров кликните по кнопкам 2 и 4 коммуникатора одновременно. Это приведет к активации таймера.
5. После выставления времени надо десять раз подряд нажать на четвертую клавишу. Это позволит произвести регулировку параметров. Когда настройки будут определены, нужно кликнуть на клавиши 2 и 4. Это приведет к активации опции.

Повторите действия по настройке в Шерхан Логикар 1, чтобы отключить опцию автозапуска.

Режимы

Описание режимов, в которых может работать Шерхан Логикар 1:

1. Включение защиты осуществляется нажатием первой клавиши, для деактивации используется кнопка 2 коммуникатора. При отключении замочные устройства на дверях откроются, произойдет разблокировка стартерного механизма и мотора. Если во время отключения сирена подала шесть сигналов, это говорит о том, что срабатывала тревога. Ее срабатывание обусловлено активацией концевиков на дверях или капоте. Когда при отключении сирена издала пять сигналов, то система срабатывала по команде контроллера удара. Если сирена подала четыре сигнала, это говорит о срабатывании предупредительной зоны контроллера чувствительности.
2. Чтобы активировать режим поиска машины на парковке, надо кликнуть на кнопку 1 коммуникатора при включенной функции защиты. Световые приборы машины мигнут пять раз, а пейджер издаст один мелодичный сигнал.
3. Для открытия двери багажного отделения надо зажать клавишу 3 коммуникатора на две секунды. Если режим охраны активирован, он автоматически отключится, но дверные замки не разблокируются. Можно настроить открытие багажника с отпиранием замков на дверях.
4. Режим проверки состояния Шерхан Логикар 1 запускается кратковременным кликом по кнопке 4. На экране пейджера отобразится информация о состоянии комплекса.
5. Активация режима Паника осуществляется удержанием первой клавиши коммуникатора на две секунды. Для отключения функции нажимается первая или вторая кнопка.
6. Для включения либо отключения тревожных сигналов сирены можно зажать первую и вторую кнопки коммуникатора.

Фотогалерея “Настроечные таблицы”

Таблица настройки опций ч. 1

Таблица настройки опций ч. 2

Таблица настройки опций ч. 3

Таблица настройки опций ч. 4

Функции

У системы Мобискар есть функция, которая может помочь водителю избежать ДТП. В случае резкого торможения аварийная сигнализация автомобиля будет включена автоматически. Благодаря этому водитель транспортного средства, движущегося позади, сможет вовремя обнаружить опасность и принять все необходимые меры, чтобы избежать столкновения. Аварийная сигнализация включится при замедлении более чем на 20 км/ч за 1 секунду.

Автомобиль с установленной сигнализацией Scher-Khan Mobicar 1 надежно защищен от взлома за счет кодировочной системы с персональным подтверждением команд. Система основана на стандарте шифрования AES-128.

Частота 868 МГц не сильно загружена, благодаря чему сигнал меньше искажается и проходит на дальние дистанции.

Благодаря поддержке нескольких радиополос система всегда выбирает для передачи данных между брелоком и центральным блоком тот канал, который меньше всего загружен. На экране брелока можно увидеть простое и понятное меню, позволяющее оперативно производить необходимые настройки удаленно.

Преимущества и недостатки

К достоинствам этой модели относят большой гарантийный срок (5 лет), сравнительно невысокую цену и простой в использовании брелок. Согласно отзывам, сигнализация выгодно отличается низким энергопотреблением, что положительно сказывается на продолжительности работы аккумулятора в зимний период. Полезной функцией считается автоматический запуск двигателя по времени или на основании показаний термометра. Предусмотрена опция, облегчающая поиск автомобиля на стоянке. Встроенный мультиканальный адаптер цифровых шин поддерживает все форматы передачи данных.

Сигнализация оперативно реагирует на удары, наклон и перемещения, сразу же отправляя оповещения на брелок. Уровень чувствительности настраивается дистанционно. Владельцы автомобилей отмечают, что брелок ловит сигнал на большом расстоянии (несколько километров).

Дисплей отображает полезную информацию, такую как температура в салоне и количество открытых дверей. К недостаткам брелока можно отнести неудобные кнопки с недостаточно тугим ходом.

Основные неисправности

Ошибки и неполадки, с которыми может столкнуться пользователь:

1. Выход из строя коммуникатора. Отказ в работе пейджера может быть связан с разрядом источников питания, поэтому при появлении первых проблем в передаче команд проверьте батарейку. Если она села, ее надо поменять. Вскройте заднюю крышку и замените источник питания, соблюдая полярность. Если проблема заключается в механическом повреждении коммуникатора или воздействии влаги, надо разобрать корпус и оценить состояние платы. Поврежденные компоненты, такие как конденсаторы и контакты, подлежат замене и перепайке, также контактные элементы надо очистить в случае окисления.
2. Повреждение проводов. При длительной эксплуатации могут повредиться электроцепи, особенно если они были уложены в районе движущихся частей кузова. Для диагностики потребуется помощь электрика. Если у вас есть опыт и навыки, для поиска поврежденных проводов можно воспользоваться тестером. Электроцепи подлежат замене независимо от характера повреждения.
3. Выход из строя одного из компонентов. Это может быть датчик удара, процессорный модуль, антенный адаптер. Надо произвести диагностику контактов на этих устройствах, окисленные разъемы очищаются. При более серьезных неполадках потребуется детальная диагностика устройств. Неисправности блока управления можно устранить самостоятельно, если они связаны с аппаратной частью. Когда на устройство попала вода, его надо разобрать и просушить. А вот в случае с программными сбоями устранение неполадок рекомендуется доверить экспертам, поскольку, возможно, потребуется перепрошивка блока.
4. Ложные срабатывания. Такая проблема обусловлена ошибками, допущенными при регулировке контроллера удара. В соответствии с инструкцией и схемой установки надо произвести регулировку датчика. Требуется снизить чувствительность, чтобы контроллер не срабатывал от проезжающих мимо машин. Но порог чувствительности нельзя устанавливать на минимум, поскольку это приведет к тому, что Шерхан Логикар 1 вовсе не будет фиксировать воздействия на кузов авто.

Загрузка …

Прошивка и перепрограммирование старого брелка

В процессе эксплуатации автосигнализация Vegas, Magicar 7, 8, 9 или другой модели может давать сбои. Чаще всего это происходит по следующим причинам.

1. Производилась привязка новых пультов, при которой коды старых были удалены из памяти охранной системы.
2. Сигнализация не может определить брелок, в котором установлен рабочий источник питания.
3. Повреждение экрана — нет возможности нормально использовать все функции противоугонной системы.
4. Сбой действий печатной схемы коммутатора.
5. Несогласованность в работе приемопередатчика и трансивера.

Перепрошить б/у брелок сигнализации можно, повторяя следующие пункты.

1. Включите зажигание, деактивируйте защиту охраны. На брелке с антенным модулем нажмите клавишу «Вызов владельца из автомобиля» на 2 сек. Световые приборы моргнут два раза.
2. В течение пяти секунд кликните по клавише «вызов владельца». Если не применяется пароль, то световая сигнализация моргнёт дважды. При использовании кода — один раз.
3. Если ПИН применяется, то введите его. Цифра – количество нажатий на «Вызов владельца». Правильный ввод числа подтвердит вспышка осветительных устройств 1 раз.
4. По истечении 4 с светодиод загорится синим цветом, подтверждая вход в программирование.
5. В течение пяти секунд нажмите клавишу 1 на пульте. Фары загорятся единожды. Далее можно прописывать другие пейджеры.
