Как подобрать поршневые кольца на ваз 2109

Как понять, что пришло время менять поршневые кольца

Когда значительно выросло потребление масла автомобилем, в цилиндрах упала компрессия. Прежде чем стремительно спешить в гараж нужно замерить компрессию, сначала на сухих цилиндрах и затем заливаем крышку от бутылочки масла и замеряем снова и сравниваем полученные результаты. Если показатели сухих цилиндров ниже, поршневые кольца подлежат замене.

Если нет, то кольца не при чем, и стоит обратить внимание на колпачки, клапана. Также при использовании низкосортного масла поршневые кольца могут залечь. Это явление встречается обычно у машин, чьи двигатели давно не эксплуатировались, либо эксплуатировались на совсем короткие расстояния.

Раскоксовать кольца можно следующим образом: выкрутить свечи и залить керосин в цилиндры на ночь это спасет от разрыхления нагара.

Замер компрессии

Так, если агрегат автомобиля имеет уже солидный пробег (производители определяют 100 тыс. км), то проводить замеры компрессии в цилиндрах двигателя является обязательным условием. Если эти самые замеры окажутся неудовлетворительными, то проводится не только замена поршневой, но и общий капитальный ремонт двигателя.

Примечание. В большинстве случаев при обнаружении неудовлетворительной компрессии в цилиндрах , кроме замены поршневой и маслосъ емных колпачков проводится еще и проточка гильз, смена ремня ГРМ, а также прочих детале й.

Многие автовладельцы в СТО не спешат, даже после того, как автомобиль проехал довльно-таки большие расстояние.Страх огромных затрат удерживает автомобилистов, но все это частенько приводит к более тяжелым последствиям. Данная статья написана именно для того чтобы помочь автомобилистам самостоятельно менять поршневую, тем самым экономя семейный бюджет. Итак, причины, влияющие на замену поршневой в Ваз 2109 следующие:

• Повышенный расход масла;
• Возросшая компрессия в цилиндрах двигателя (300-400 г на тысячу км пробега);
• Спадание мощности двигателя (особенно заметно на подъемах, где автомобиль еле-еле тащится).

Диагностика или замер компрессии в цилиндрах

Поверхностная диагностика может быть проведена самостоятельно. Для этого нужно:

• Замерить значение в цилиндрах;
• Результаты запомнить;
• Залить в цилиндры немного масла (крышкой от бутылки);
• Вновь замерить компрессию.

Внимание: в этом случае, если компрессия выростает, то вероятность проблем с кольцами практически стопроцентная. Если же компрессия осталась прежней, кольца здесь не при чем и проблема, скорее всего, связана с клапанами или маслос ъ емными колпачками

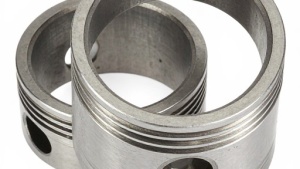

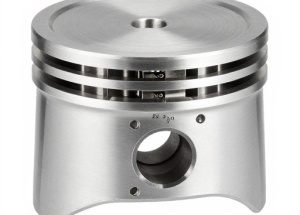

Размеры и маркировка поршневых колец Ваз 2109 – 2115

Основные размеры шатунно-поршневой группы я дам вам сейчас ниже на рисунке

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

Основные размеры шатуна Ваз 2109 – 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

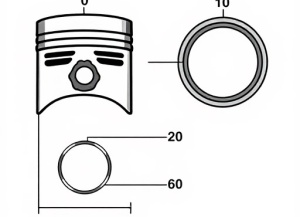

Размеры поршневых колец Ваз 2109 – 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня.

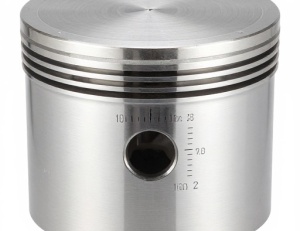

Маркировка поршня Ваз 2109 – 2115

Меняем поршневые кольца на ВАЗ 2109 своими руками

Когда из выхлопной трубы машины идет сизый дым, увеличивается расход топлива и масла, это говорит об износе поршневой группы и замене ее комплектующих. В статье описана замена колец на ВАЗ 2109 своими руками, а также прилагается видео.

Поршневых колец на ВАЗ 2109 три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

• падение компрессии;
• увеличенный расход топлива;
• появление сизого дыма в выхлопных газах;
• повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

Закоксованный поршень со следами нагара

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

• набор ключей;
• набор головок;
• воронок;
• удлинители;
• динамометрический ключ;
• набор щупов;
  Набор щупов для измерения зазоров
• оправку для отжима изделий на поршне;
• молоток;
• надфиль;
• новый ремкомплект.
  Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
2. Затем необходимо снять поддон картера мотора.
3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
4. Открутив крепежные гайки, демонтируем крышки шатунов.
5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.
   Пальцами расширяем зазор
7. С помощью старых изделий следует очистить канавки от нагара.
8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

1. При установке все детали следует тщательно смазать маслом.
2. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
3. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
4. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
5. Последовательность надевания деталей следующая:

• сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
• затем заводится сам замок;
• устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Видео «Установка поршневых колец»

В этом видео показан процесс установки деталей поршневой: как установить и на что обратить внимание.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Таблица номинальных размеров цилиндров и поршней

По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г. Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—».

На двигателе все поршни должны быть одной группы по массе. Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.

Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата. Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

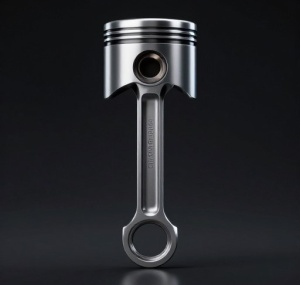

Маркировка шатуна: 1 – класс шатуна по массе и по отверстию в верхней головке. 2 – номер цилиндра

Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя стопорными кольцами. По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.

Места, на которых допускается удалять металл, при подгонке головок шатуна

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной. На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка.

По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм. Номер класса 1 клеймится на крышке шатуна. По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6). После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

Диаметр поршневого пальца ваз 2101

Основные размеры поршня, шатуна, поршневого пальца и поршневых колец

Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П», которая должна быть обращена в сторону передней части двигателя.

Поршни ремонтных размеров с 1986 г. для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 – с увеличением на 0,2, 0,4 и 0,6 мм; для 21011 – с увеличением на 0,4 и 0,7 мм.

Поршневые кольца изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована и имеет бочкообразную форму. Нижнее компрессионное кольцо – скребкового типа (с выточной по наружной поверхности), фосфатированное. Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель).

Поршневой палец – стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно врашается в бобышках поршня.

Шатун – стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.

Высота блока цилиндров на классический автомобиль ВАЗ (от оси коленвала до плоскости прокладки головки блока цилиндров): — 2101, 21011, 2105 = 207,1 допуск -0,15, — 2103, 2106, 2121, 21033(под 76 бензин для Китая), 2130 (1,8 литра ОПП) = 215,9 допуск -0,15, — 21213 (на мотре 21214 блок 21213) = 214,58 допуск -0,15. Толщина стенок цилиндра обычно позволяет увеличить диаметр не более чем на 2-а мм, если водяная рубашка, а точнее диаметр цилиндра смещен относительно рубашки могут возникнуть проблемы.

Ход колена 2101, 2103, 21213: ход 2101 — 66мм (в обиходе называется низким) ход 2103 — 80мм ход 21213 — 80мм (более сбалансирован за счёт более развитых противовесов, видимо в ущерб весу) ход 2130 — 82мм Есть тюненские колена ходом 84,86,88 мм. Но стоят они от 10тысяч

Диаметр поршней на классику 2101 — 76мм 21011,2105 — 79мм 21213 — 82мм 2108 — 82мм (ставились для ездунства на 76 бензе, для экспорта) Имеется много кованых поршней любого стокового диаметра, а максимум 84мм Одна из основных геометрических характеристик поршня — компрессионная высота. Она определяется расстоянием от его днища до оси поршневого пальца. Для классического мотора ВАЗ она составляет 38 мм. Есть поршни с меньшей компрессионной высотой, например поршни ТРТ. Высота составляет 31 мм.

Длины шатунов на классические моторы (какие бывают): Все шатуны 2101 длинной 136 мм но есть 213 шатун такой же длинны, но там палец прессуется в поршень а не в шатун. Есть шатуны укороченные на 7мм(как пример: запихать 80ое колено в низкий блок) Есть два вида: укороченные — производятся сразу на 7мм короче(г.Луганск, Украина, произ-ль: «Луганский завод коленчатых валов»), и усаженные, то есть берётся стоковый шатун и под нагревом усаживается, делали при совке, но они не очень желательны, и по общему мнению опасны, поскольку в месте усадки обязательно будет напряжение, и может показаться «рука дружбы»

И так что делаем:

Имеем двигатель 2101 или 21011 объемами 1,2 и 1,3 соответсвенно, что мы можем получить? из 2101 блока мы можем получить объем 1,5 и 1,6 литра, из 21011 блока 1,6 и 1,7. Что для этого нужно? 1. Коленвал 2103 (если где услышите коленвал 2106 или 2121 то имейте ввиду, что в двигателе 2106 стоит КВ 2103, на ниве 2121(!) ставили двигатель 2106), либо 21213 (он будет получше) 2. Шатуны Укороченные, Если увеличиваем объем шатунами то поршни можно оставить родные, все зависит от ресурса мотора, если точим то берем новые поршни) 3. Поршни (В случае если ставим родные или 213 шатуны)

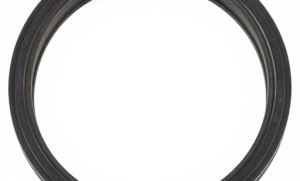

Обзор популярных моделей поршневых колец ВАЗ 2109 – 2115

Фирм, которые изготовляют поршневые кольца много, а так же много и подделок и все их просмотреть просто не хватает времени. Поэтому давайте рассмотрим тех производителей поршневых колец, которые отличаются от других нормальным качеством и ценой. Первое что хочу порекомендовать, это поршневые кольца фирмы “SM”.

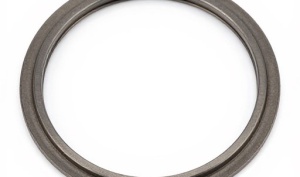

Поршневые кольца фирмы “SM

А так же

Поршневые кольца от фирмы “Mahle”.

Эти фирмы выпускают поршневые кольца для Вазовских автомобилей разного диаметра и прекрасно нам подходят. Производят их, скорее всего, в Китае, потому как оригинальные будут стоить на много дороже. Но это не означает что всё так плохо, качество у них отличное. Я рекомендую всё же кольца фирмы “SM”, потому что цена у них на много меньше, чем у “Mahle”, а качество одинаковое так зачем платить больше и переплачивать за бренд.

Верхнее компрессионное кольцо у этих производителей стальное хромированное, но у фирмы “SM” оно омеднённое, на верхних фотографиях это прекрасно видно. Второе компрессионное кольцо черного цвета чугунное, но кольцо от фирмы “Mahle” имеет более тёмный цвет. На фото

Нижние маслосъемные кольца металлические наборные.графии слева “SM”, а справа “Mahle”.

Я рекомендую использовать именно металлические наборные маслосъемные кольца, потому что в отличие от коробчатого типа колец они прекрасно притираются в цилиндре, устойчивы к перегреву (не теряют свои пружинные свойства) и главное их достоинство, они работают как два не зависимых друг от друга кольца. Кольца коробчатого типа, очень боятся перегрева. Они при перегреве теряют свои пружинные свойства и плохо справляются со своей работой. И ещё один серьезный минус, они требуют очень осторожной обкатки. При малейшем отклонении от обкаточных режимов рабочие кромки кольца в некоторых местах могут откалываться и будут пропускать масло.

Конечно же, есть и другие производители поршневых колец, но они как обычно идут сплошные подделки и выбрать качественные порой не реально

ВАЗ 2109: когда нужна замена поршневой группы

Двигатель автомобиля ВАЗ 2109

Клубы сизого дыма, идущие из выхлопной трубы, доставляют водителю достаточно много неприятностей. Часто в этом случае нужно производить ремонт двигателя. Как выполняется замена всей поршневой на ВАЗ 2109 предлагает ознакомиться эта статья.

Особенности поршневой группы автомобиля ВАЗ 2109

Обычно, через 150 тысяч километров пути происходит видимый износ в группе поршней. Его определить можно по некоторым признакам:

• Повышение расхода бензина.
• Уменьшение, меньше 10 кгс/см2, компрессии двигателя.
• Увеличение расхода масла. Достаточно 1000 километров пробега для уменьшения уровня масла от максимальной отметки до минимальной.
• Изменение до сизого оттенка цвета выхлопных газов.
• Расход масла уменьшается немного после замены маслоотражательных колпачков. Это говорит о том, что нужна диагностика поршневой системы и, при необходимости, замена изношенных деталей. Допустимый износ гильз и поршней не должен быть больше 0,15 миллиметров, в этом случае можно обойтись только заменой поршневых колец.

Заменить поршневые кольцана автомобиле ВАЗ 2109 можно без снятия двигателя с машины.

Совет: После установки других поршневых колец нужна замена прокладки, расположенной между головкой и блоком цилиндра. Все другие детали, вышедшие из строя, заменяются новыми в процессе сборки.

Как разобрать поршневую автомобиля ВАЗ 2109

Если со строя вышла на авто ВАЗ 2109 поршневая, замена ее должна производиться на смотровой яме или эстакаде. Для работы своими руками нужны: набор ключей, специальный динамометрический ключ, оправка, с помощью которой обжимаются кольца на поршне. Замена поршневого ВАЗ 2109, видео детально показывает порядок выполнения работ.

Он заключается в следующем:

• Вытаскиваются аккумулятор, воздушный фильтр, для очистки воздуха, карбюратор, датчик, распределяющий зажигание, вентиляционный шланг.
• Сливается смазывающая жидкость из поддона двигателя.
• Отсоединяется датчик, указывающий температуру жидкости для охлаждения, выкручивается из блока двигателя пробка и сливается тосол.
• От ГБ отсоединяется «печка».
• От впускного коллектора снимается шланг от вакуумного усилителя тормозов.
• С находящихся спереди патрубков, на ГБ, отсоединяются шланги.
• Откручивается на хомуте болт, удерживающий приемную трубу для удаления выхлопных газов на КП, и отсоединяется приемная труба от резонаторной.
• Разъединяется приемная труба, идущая к коллектору, от двигателя.
• Откручиваются верхняя и нижняя гайки, фиксирующие воздухозаборник. Последняя удерживает еще и переднюю часть щита, который от горячего выхлопного коллектора защищает стартер.

Совет: Упростить, снятие и установку щитка стартера, можно удалив нижнюю проушину для его фиксации.

• Откручивается крепеж защитного кожуха, он закрывает ремень привода распредвала.
• Ослабляется натяжка ремня. Для этого его снимают со звездочки распредвала.
• Удаляется звездочка.
• Отсоединяется задняя крышка, закрывающая ремень.
• Откручиваются винты, удерживающие головку на блоке цилиндров.
• Отвернув все болты, крепящие головку блока, последняя, после покачивания, отрывается от БЦ и вынимается вместе с прокладкой.
• Освобождается от крепления и удаляется крышка, установленная на картере сцепления.
• Откручиваются винты, и извлекается поддон картера двигателя.
• Вытаскивается маслоприемник из корпуса насоса для прокачки масла.
• Гайки шатунных винтов отворачиваются, снимаются крышки на шатунах.
• С легким постукиванием ручкой молотка, вынимается вверх поршень с шатуном и верхним вкладышем.

Удаление из цилиндра поршня с шатуном

• Таким способом вытаскиваются все поршни двигателя.
• В тиски зажимается шатун, губки на тисках выполнены из мягкого металла.
• Не прилагая большое усилие, осторожно пальцами рук нужно развести замки на кольцах поршневых, снимаются поочередно компрессионные кольца, в количестве двух штук, с поршня.
• Удаляется одно маслосъемное кольцо.
• Вытаскивается расширитель маслосъемного кольца.

Удаление расширителя масляного кольца

Как меняются поршневые кольца

Используя старые поршневые кольца, очищаются канавки поршней от нагара. Прежде, чем будет производиться замена поршневых колец на ваз 2109, их нужно обкатать по поршневым канавкам. Если кольца закусывает, детали необходимо притереть с помощью наждачной бумаги с мелким зерном. Для удобства ее укладывают на стекло.

Совет: Необходимо обращать особое внимание на второе компрессионное кольцо. Оно достаточно жесткое, а значит очень хрупкое и его легко можно поломать.

Заменить поршневые кольца ВАЗ 2109 нужно после измерения щупами зазора между новым поршневым кольцом и стенкой канавки. На фото показано как это делается. Существует специальная инструкция, согласно которой в поршневых канавках допустимые зазоры для колец должны быть в пределах значений, указанных в таблице.

Проверка зазора

Итак:

• При превышении наибольшего допустимого зазора, требуется замена поршневых колец на ВАЗ 2109 своими руками.
• Надписи «ТОР» или «ВАЗ» при установке маслосъемного и верхнего компрессионного колец должны находиться вверху.
• Проточкой вниз ориентируется нижнее компрессионное кольцо.
• На поршень кольца одеваются в такой последовательности:

1. замок кольца раздвигается в таких пределах, чтобы кольцо можно было на поршень легко одеть;
2. замок кольца заводится на поршень;
3. устанавливается тыльная часть детали.

На поршень установка новых колец начинается от расширителя маслосъемного кольца. После монтажа кольцо замка расширителя должно быть развернуто относительно замка кольца на 180 градусов. После установки всех колец на поршень, их необходимо сориентировать таким образом, чтобы 45 градусов составлял угол между замком компрессионного верхнего кольца и осью установки поршневого пальца. Замок на нижнем кольце компрессионном разворачивается на 180 градусов, а 90 градусов должен быть угол между замком на маслосъемном кольце и замком на верхнем компрессионном кольце.

Итак:

• При нарушении технологии монтажа колец смазывающая жидкость может проникать в цилиндр, что приведет к образованию нагара на стенках в камере сгорания, из глушителя будет выходить дым, расход масла значительно увеличится. На поршень кольца можно одевать только специальными щипчиками или, используя специальное приспособление.
• При монтаже узла, качественным моторным маслом, нужно смазать зеркало цилиндра, кольца и поршень.
• На поршень надевается оправка, ею же обжимаются кольца, при самоустановке колец по оправке нужно слегка постукивать рукояткой молотка.
• В нижнюю крышку на шатуне устанавливаются вкладыши. Перед этим постели в шатуне и в крышке для вкладышей насухо вытираются.
• Шатунная шейка коленвала, поверхность внутри вкладышей смазываются качественным моторным маслом.
• На днище поршня стрелка, ориентируя так, чтобы ее направление было к шкиву коленвала, поршень ставится в гильзу блока.
• Поршень необходимо утопить в цилиндр. Оправку нужно прижать к блоку, а по дну поршня простучать ручкой молотка. Одновременно необходимо следить за продвижением шатуна к шейке коленвала.
• Крышка устанавливается на шатун, гайки нужно затягивать моментом, величина которого примерно 5 кгс/м.

Как обкатывать автомобиль после установки новых поршневых колец:

• Автомобиль полностью нельзя нагружать.
• Своевременно совершать переключение передач.
• Дороги не должны иметь затяжные подъемы.
• Постоянно проводить контроль уровня масла.
• Нельзя долго простаивать в пробках и резко ускоряться.
• Менять смазывающую жидкость и масляный фильтр нужно после 1000 километров пути.

Как выполняется ремонт поршневой ВАЗ 2109

Если износ в цилиндрах превышает 0,15 миллиметров, нужна расточка цилиндров и замена поршней и колец под следующий ремонтный размер:

• Замена поршневой ВАЗ 2109 должна производиться с учетом, соответствия каждому классу поршня нового поршневого кольца.
• При выборе кольца нужно обращать внимание на его маркировку:

1. если она отсутствует на деталях, значит изделие имеет номинальные размеры;
2. «40» — маркируется увеличение на 0,4 миллиметра размеров в диаметре ремонтного кольца;
3. «80» — соответствует маркировка увеличения размера на 0,8 миллиметров.

Ремонт поршневой в БЦ выполняется таким образом:

• Проверяется износ цилиндров. С помощью нутромера в двух направлениях — продольном и поперечном, в четырех поясах меряется диаметр цилиндра.

Измерение нутромером диаметра цилиндра

• В зоне первого пояса износа цилиндра практически нет. Поэтому о размере износа в остальных поясах детали можно определять по разности диаметров между этим поясом цилиндра и остальными.

Пояса для контроля износа цилиндра

• При величине износа больше чем 0,15 миллиметров делается расточка цилиндров, до наиболее близкого ремонтного размера. При этом нужно учитывать, что окончательная операция для обработки цилиндра — хонингование. Поэтому, нужно оставляется припуск под обработку диаметра 0,03 миллиметра.
• После окончательной операции ремонтный размер поршня и диаметр цилиндра отличались в пределах 0,025 – 0,045 миллиметров.
• Устанавливается новый поршень.

Совет: Крышки на шатуне не могут быть взаимозаменяемыми. На крышке шатуна и детали указывается номер цилиндра, куда можно установить шатун. Когда производится замена поршня ВАЗ 2109 , с одной стороны должны быть расположены цифры на шатуне.

• Таким же путем производится замена поршней на ВАЗ 2109 всех оставшихся.
• В обратной последовательности разборки собирается двигатель после того, как установлен последний поршень.

Хорошо показана замена поршней ВАЗ 2109 на видео.

Как правильно обкатать двигатель после замены поршневой

Правильная обкатка автомобиля имеет большое значение после того как выполнена замена всей поршневой на ВАЗ 2109. К этому нужно относиться очень внимательно, так же как и к ремонту. С особым вниманием следует обращаться с теми узлами, у которых детали между собой связаны трением, а КПД зависит от оптимальных зазоров, с которыми они должны прилегать друг к другу.

Итак:

• Скорость автомобиля, после монтажа новых поршней, не должна превышать больше 60 километров за один час на 1000 километров пробега. Это нужно для притирки трущихся между собой деталей.
• Основной целью обкатки является сглаживание всех микронеровностей. Это происходит трением между собой деталей, пока не будет обеспечено полное их прилегание. Повышенное нагревание деталей мотора возникает при большом трении при «притирке».
• Это и указывает на то, что двигатель должен работать со щадящими, минимальными нагрузками.

Соблюдение всех этих правил, после того, как произведена замена поршня на ВАЗ 2109,обеспечит использование автомобиля долгое время в хорошем состоянии.
