Как ставить кольца на поршень ваз 2109

Способы замены маслосъемных колпачков на ВАЗ 2109 Print this article Font size -16+

При своих небольших размерах, маслосъемные колпачки играют большую роль в работе двигателя ВАЗ 2109.

Задача данных элементов заключается в надежном уплотнении и защите от попадания масла в места прилегания направляющих втулок и клапанов.


Внешний вид элементов

С течением времени колпачки изнашиваются, поскольку находятся под постоянным воздействием достаточно агрессивной среды, которой выступает моторное масло. Температура регулярно меняется, воздействуют выхлопные газы, происходит перегрев.

Другими словами, поводов для износа колпачков более чем достаточно. Ваша задача — вовремя выявить неполадку и выполнить замену элементов.

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

  • набор ключей;
  • набор головок;
  • воронок;
  • удлинители;
  • динамометрический ключ;
  • набор щупов;Набор щупов для измерения зазоров
  • оправку для отжима изделий на поршне;
  • молоток;
  • надфиль;

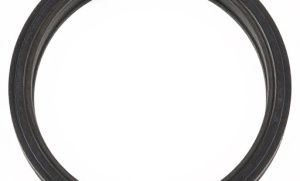

  • новый ремкомплект.Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

  1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
  2. Затем необходимо снять поддон картера мотора.
  3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
  4. Открутив крепежные гайки, демонтируем крышки шатунов.
  5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
  6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.Пальцами расширяем зазор
  7. С помощью старых изделий следует очистить канавки от нагара.
  8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
  9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

Вид кольцаЗначение зазора, мм
Верхнее компрессионное0,04 — 0,075
Нижнее компрессионное0,03 — 0,065
Маслосъемное0,02 — 0,055
  1. При установке все детали следует тщательно смазать маслом.
  2. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
  3. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
  4. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
  5. Последовательность надевания деталей следующая:
  • сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
  • затем заводится сам замок;
  • устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Вы меня своими руками поршневые кольца?

Опрос

  • Да
  • Нет

Загрузка …

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

  1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
  2. Затем необходимо снять поддон картера мотора.
  3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
  4. Открутив крепежные гайки, демонтируем крышки шатунов.
  5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
  6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

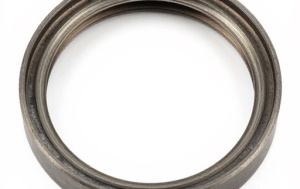

    Пальцами расширяем зазор

  7. С помощью старых изделий следует очистить канавки от нагара.
  8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
  9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

  1. При установке все детали следует тщательно смазать маслом.
  2. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
  3. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
  4. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
  5. Последовательность надевания деталей следующая:
  • сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
  • затем заводится сам замок;
  • устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Изымаем поршни из цилиндров

Для выполнения работ заезжаем на смотровую яму или эстакаду и готовим набор инструментов:

  • гаечные ключи;
  • динамометрический ключ (определяет степень затяжки болта);
  • оправка для обжима колец;
  • набор щупов для определения зазора.

Замена поршневых колец ВАЗ 2109 начинается с отсоединения минусовой клеммы аккумулятора. Для обеспечения доступа к коленвалу из ямы демонтируем нижнюю крышку картера. На стыке есть прокладка, её нужно будет заменить на новую. При помощи ключа на 10 открепляем маслоприёмник от коренной крышки вала и корпуса масляной помпы.

Далее открепляем приёмную трубу от кронштейна под днищем. Поскольку кронштейн также крепится и к кузову, откручиваем болты крепления. Отгибаем кончики стопорных пластин гаек, которыми крепится приёмная труба и впускной коллектор. Откручиваем эти гайки, а также гайки на хомуте, снимаем хомут. Далее раскреплению подлежат приёмная труба и труба резонатора. Снизу доступ открыт, осталось открутить гайки шатунных винтов, демонтировать крышки шатунов, чтобы шатун можно было выбить снизу.

Устройство

Маслосъемные колпачки — это современный вариант исполнения сальников клапанов, которые оснащены мощной втулкой из стали внутри и экспандерной пружиной. Пружины служат для фиксации краев колпачков и клапанных штоков.


Реальный размер колпаков

Прокладки выполняют преимущественно из каучука, который с течением времени становится более твердым, возникает износ, потому элемент перестает должным образом выполнять свои функции. Как результат, внутри камеры сгорания оказывается масло.

Признак износа маслосъемных колпачков только один — из выхлопной трубы начинает активно «валить» густой дым синего оттенка, плюс увеличивается расход масла.

Решение сложившейся ситуации только одно — замена.

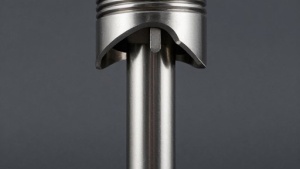

Производим замену поршневых колец ВАЗ 2109

У вашей «девятки» повысился расход бензина и масла? Из выхлопной трубы выходит дым тёмного цвета? Это симптомы износа поршневой группы. В таком случае поршневые кольца заменяют. Замена колец ВАЗ 2109 — процесс несложный. Установку новых комплектующих можно выполнить, даже не снимая двигателя. Главное: отсоединить мешающие детали.

Рассмотрим, как обеспечить доступ к поршневой группе и заменить кольца. При монтаже новых деталей существуют нормы допустимых зазоров, которые важно соблюдать. После установки обязательно проводим обкатку автомобиля. Но для начала разберёмся, что собой представляет поршневая группа и какие признаки её износа.

Разбор двигателя

Замена поршневой на ваз 2108 проводится лишь после полного разбора двигателя. Начали:

  • извлекаем бензонасос;
  • снимаем распределить зажигания;
  • вынимаем генератор;
  • снимаем водяную помпу;
  • извлекаем масляный фильтр;
  • крышку сапуна снимаем вместе с щупом для проверки масла;
  • извлекаем датчики давления масла;
  • снимаем шкиф коленвала;
  • снимаем маховик;
  • извлекаем жестяную пластину;
  • откручиваем три болта крышки двигателя;
  • снимаем ее;
  • берем ключ на 10 и откручиваем крышку головки цилиндров;
  • снимаем прокладку;
  • демонтируем цепной привод;
  • извлекаем звездочки и цепь;
  • снимаем шестерню коленвала;
  • откручиваем гайки корпуса газо-распределительного вала;
  • извлекаем головки цилиндров;
  • снимаем поддон;
  • извлекаем корпус заднего сальника;
  • вынимаем масляный насос;
  • извлекаем вал привода вместе с шестерней масляного насоса;
  • вынимаем маслоотделитель;
  • демонтируем кривошипно-шатунный механизм;
  • снимаем крышку;
  • вынимаем шатуны с поршнем;
  • снимаем коренные крышки;
  • извлекаем коленвал;
  • снимаем распорные кольца;
  • удаляем старые вкладыши.

Как провести замену колец своими силами

Внимание:Замена поршневых колец ваз 2108 проводится после установки новых вкладышей коленвала. Как и было сказано выше, извлекаем поршни с шатунами. На нижних головках и крышках шатунов видим вкладыши сталеалюминиевого типа. Они вдеты таким образом, чтобы не проворачиваться. От этого их удерживают замки, которые входят в прорези постелей.

Итак, замена поршневых колец на ваз 2108 проводится следующим образом:

  • берем шатун и зажимаем его в тиски;
  • после разжатия, снимаем старые кольца (верхнее и нижнее компрессионное).

Следует помнить, что при установке новых колец метка верх должна быть направлена к дну поршня. Метка – это часто название фирмы или просто модели автомобиля, наносится на кольцо производителем. Бывает и так, что вместо надписи используется кромка или фаска. Так вот, в данном случае нужно установить кольцо этой фаской вниз. Замена поршней ваз 2108 продолжается:

  • извлекается маслосъемное старое кольцо;
  • снимается также расширитель.

Внимание: Замена поршней на ваз 2108 подразумевает выбивание пальца, который находится в поршне. Для этого ставим поршень на какую-нибудь деревянную опору и выбиваем палец молотком.

Идем дальше:

  • собираем все в обратной последовательности;
  • берем новый поршень, который подбираем по классу (класс бывает отмечен буквой, а категория поршня цифрой).

Теперь нужно суметь правильно отрегулировать зазор между цилиндром и поршнем.

  • У совершенно новых деталей зазор должен составлять значение, равное 0.05-0.07 мм. Если какая-либо из деталей изношена, то зазор может быть не более 0.15 м.
  • Кроме этого, замена поршня на ваз 2108 должна быть проведена так, чтобы палец входил в отверстие усилием лишь большого пальца руки. Также, он не должен выпадать из поршня, если тот находится в вертикальном положении.

Идем дальше:

  • устанавливаем кольца;
  • берем щуп и проверяем зазор (вернее, зазор желательно проверять набором специальных щупов).

Внимание: Зазор колец должен иметь значение от 0.25 до 0,40 мм. В случае, если зазор больше, необходимо кольцо заменить. Если же зазор меньше, вооружаемся надфилем. Проводим следующую операцию: стачиваем концы кольца, но только очень аккуратно.

На данном видео все тщательно показано. Рекомендуется посмотреть его, перед тем, как самостоятельно начать операцию.

  • устанавливаем кольца в канавки поршня;
  • начинаем процесс ориентировки.

Данная операция заключается в том, чтобы правильно расположить кольца под углом друг к другу. На фото внизу четко видно, какой угол должен быть у них:

Так, необходимо устанавливать их своими руками, как того требует инструкция:

  • верхнее компрессионное кольцо ориентируется под углом 45 градусов (угол должен быть направлен к оси поршневого пальца);
  • нижнее компрессионное кольцо следует развернуть относительно верхнего в полную противоположную сторону;
  • замок маслосъемного кольца регулируется на отметку 90 градусов относительно других колец (что касается стыка расширителя, то он должен находиться со стороны замка самого кольца);
  • берем верхнюю головку шатуна и разогреваем до 240 градусов (для этого зажимаем его в тисках и обрабатываем специальным инструментом);
  • палец предварительно охлаждаем в ледяной воде;
  • поршень одевается на шатун;
  • при помощи оправки палец запрессовывается в отверстие;

Ошибки, допускаемые при установке

Как ни странно, но даже профессионалы часто их допускают. К ним можно отнести:

  • установку новых колец на изношенный двигатель;
  • установка поршневых колец в одной стороне, что приводит к прорыванию газов.

Стоит отметить, что цифры и буквы на шатуне и крышке должны располагаться на одной стороне. Специальная метка «П», которая находится на поршне, направлена должна быть к передней части блока цилиндров. Данная пошаговая инструкция поможет освоить сложные приемы установки новых поршневых колец на Ваз 2108. Обычно цена на такие услуги у профессионалов очень высокая, так как процесс подразумевает демонтаж и разборку двигателя и очень много сложных действий. Но вооружившись необходимыми знаниями и хорошим инструментом, можно спокойно приниматься за работу даже автомобилистам, только начинающим ремонт своими силами.

Признаки износа поршневой группы

В среднем замена поршневой на ВАЗ 2109 требуется каждые 150 000 км. Автовладельцу стоит обратить внимание на тревожные сигналы, что свидетельствуют о необходимости поменять кольца.

  1. Машина стала требовать больше горючего.
  2. Измерения компрессии показали величину меньше 10 атмосфер.
  3. Моторного масла становится меньше.
  4. Замена маслоотражательных колпачков не помогает устранить утечку масла.

Поршневая группа ВАЗ 2109 — это комплект, состоящий из поршня, надетых на него поршневых колец, поршневого пальца и его креплений. Для колец на поверхности поршня имеются три канавки.

Два компрессионных кольца отвечают за герметичность надпоршневого пространства. Они поддерживают нормальную компрессию, а также не допускают попадания масла в камеру сгорания.

Маслосъёмное отвечает за снятие лишнего масла со стенок цилиндра, тем самым уменьшая расход ГСМ. Оставляется лишь плёнка толщиной несколько мкм внутри гильзы цилиндра для опускания поршня. Ну а палец, который вставляется поперечно внутрь поршневой полости, прикрепляет шатун к поршню.
