Передние и задние тормозные колодки являются важной составляющей тормозной системы ВАЗ 2109. Перед их заменой следует убедиться в факте неисправности.


Задняя ТК

Признаки износа

Выделяют несколько основных признаков, указывающих на необходимость в самое ближайшее время провести замену колодок впереди и сзади.

Признак Особенности
Длительный эксплуатационный срок При солидном пробеге вероятность износа тормозных колодок достигает постепенно 100%. Потому это сугубо дело времени. Но затягивать не стоит
Не держит ручник Если ручник не отрабатывает должным образом, хотя с самим ручным механизмом торможения все в порядке, просто износились колодки
Посторонние звуки от тормозов Если диски или барабаны начинают стучать, скрипеть, скрежетать, это означает наличие проблем в системе торможения. Один из наиболее вероятных вариантов — это износ колодок
Низкий уровень тормозной жидкости При износе колодок тормозная жидкость в бачке отрабатывается быстрее, потому что расход растет из-за неэффективной работы тормозной системы
Малая толщина фрикционного слоя Если толщина фрикционного слоя на колодках достигла менее 1,5 миллиметра, это говорит о серьезном износе элементов и необходимости их замены

Это основные признаки износа колодок, которые может обнаружить любой автовладелец без разбора конструкции.

Замена задних колодок ВАЗ 2109

Инструкция подскажет вам как можно заменить задние колодки на вашем автомобиле без помощи специалистов. Конечно и эти детали автомобиля не вечные, всё в период эксплуатации, а особенно экстремальной эксплуатации приходят вне годность. Процедура замены колодок достаточно трудная, но справиться с ней возможно, если потратить немного времени и хорошенько разобраться. Какие нужны инструменты? — Молоток. — Наставка деревянная. — Отвёртка плоская. — Пассатижи. — Проволока из стали, советуем её немного согнуть, чтобы была имитация крюка. — Стандартный набор ключей, там должен быть специальный ключ, которым можно будет выкрутить гайки уравнителя троса ручника. На фото посмотрите, как примерно выглядит инструмент.

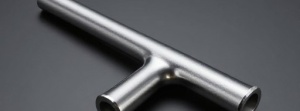

Замена задних колодок ВАЗ 2109
О процедуре замены колодок задних ВАЗ 2109.
Далее нам нужно заменить колодки, далее можете автомобиль загнать на эстакаду. Под оставшиеся колёса установите противооткатники, на автомобиле включите первую передачу. Автомобиль сам, переднюю его часть аккуратно устанавливаем на домкрат, колесо освободите от болтов крепления и выкрутите. После того, как вы избавились от колеса рекомендуем осмотреть весь тормозной механизм, почистите его от загрязнений специальной щёткой, которой можно чистить по металлу. Далее выкрутим все болты барабана тормозного.

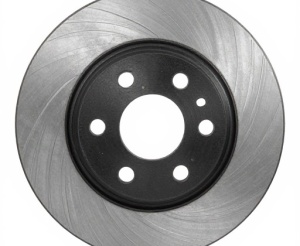

тормозной барабан

И так, мы выкрутили болт, далее нам нужно демонтировать барабан. Здесь может быть немного сложно, потому что, если барабан был установлен давно, то мог за период эксплуатации хорошенько прикипеть. Если такая беда случилась, то естественно тут один выход — вам нужно барабан сбить. В этом вопросе поможет молоток и наставка из дерева. ВНИМАНИЕ! Нужно использовать только наставку из дерева, металлическая может навредить барабану. После того, как вы демонтировали барабан, нам нужно аккуратно отсоединить пружин направляющие, они тянутся к тормозным колодкам.

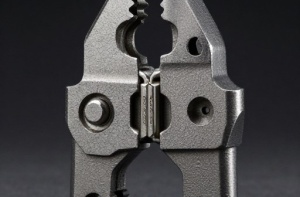

направляющие пружины тормозных колодок

Рычаг приводной аккуратно снимите с колодок, мы заменим сразу пружины. Теперь можем установить, начинаем устанавливать колодки, подсоединяем пружины. Когда новые пружиные будете устанавливать смотрите, чтобы сами колодки установились в паз цидиндр. Также нам нужно проследить, чтобы планка ручника была установлена в разъём, который показан стрелочкой на фото ниже, располагается разъём на колодке.

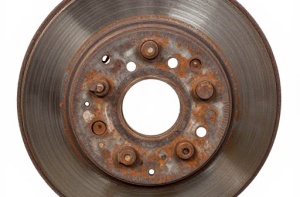

Установка тормозных колодок на ВАЗ-2109
За рычаг приводной, который располагается на колодце нам нужно аккуратно подцепить трос ручника. При помощи отвёртки подцепим край диска и постараемся колодки тормозные отвести. Можно считать установку оконченной. Далее возвращаем на место барабан, колёса устанавливаем. Повторите процедуру и с другой стороной колодок. Колодки мы установили, далее нам нужно установить барабан тормозной, колесо установите. Тоже самое нам нужно повторить со второй стороной. Мы колодки заменили, надавите на тормоз несколько раз, это нужно для того, чтобы натянуть его. Произведите регулировку троса ручника. Колодки рекомендуется менять одновременно на двух сторонах. Потому что если выполнять работу только с одной стороны, впоследствии авто может заносить.

  • Премиальное электричество. Тест-драйв Audi e-tron

Смотреть все фото новости >>

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

  1. Основание колодки выполнено из достаточно прочного металла.
  2. Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
  3. Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
  4. Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
  5. Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
  6. Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
  7. Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

В руководстве по эксплуатации указано, что эксплуатационный срок ТК на ВАЗ 2109 составляет в пределах 70-90 тысяч километров пробега. Но на практике этот срок несколько меньше.


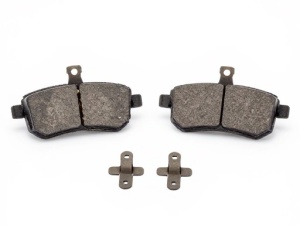

Комплект задних ТК

Золотые правила

Есть четыре золотых правила, которых следует в обязательном порядке придерживаться при замене передних и задних ТК.

  1. При очистке тормозов ни в коем случае нельзя использовать минеральные растворители, такие как дизельное горючее, бензин и пр.
  2. При замене колодок сзади или впереди менять следует сразу обе.
  3. Нельзя менять местами передние и задние ТК, а также левые с правыми, и наоборот. Иначе торможение окажется неравномерным.
  4. При наличии максимального уровня тормозной жидкости в бачке (отметка МАХ), часть ТЖ следует обязательно откачать.

Принимая во внимание все указанные правила, можно приступать к замене ТК.

Задние ТК

Алгоритм замены задних ТК на ВАЗ 2109 следующий.

  1. Поставьте машину на ровную поверхность, ослабьте натяжение колесных болтов.
  2. Разблокируйте колодки путем полного опускания ручки стояночного тормоза.
  3. Поднимите заднюю часть авто домкратом, снимите колеса.
  4. Подставьте под передние колеса противокаты, чтобы предотвратить смещение автомобиля.
  5. Открутите шпильки тормозного барабана с заднего колеса.
  6. С помощью деревянного бруска и молотка сбейте барабан с ТК.
  7. Зачистите поверхности сухим методом и сжатым воздухом.
  8. Приступаем к полноценным демонтажным работам.
  9. Демонтируйте верхнюю стягивающую пружину. Для этого понадобятся плоскогубцы.
  10. Аналогично снимается нижняя пружина.
  11. Снимите направляющую пружину передней ТК.
  12. Удалите разжимную планку.
  13. Далее демонтируется направляющая пружина задней ТК, отводится в сторону.
  14. Скиньте наконечник троса ручника с рычага.
  15. Демонтируйте привод ручного тормоза. Чтобы сделать это, потребуется извлечь с пальца шплинт, а затем уже достать сам палец.
  16. Демонтажные работы завершены, потому теперь следует все собрать в обратном порядке, только уже с новой задней ТК.
  17. Прежде чем надеть барабан, обязательно сдавите поршни цилиндра, чтобы наружный диаметр по колодкам оказался меньше внутреннего диаметра барабана.
  18. Соберите узел, действия в обратной последовательности.
  19. Опустите автомобиль на землю, нажмите несколько раз по педали тормоза, что позволит колодкам полноценно занять свое место.

Выполните процедуру на обоих колесах. Принцип замены задних ТК одинаковый. Только не забудьте по завершению работ прокачать тормозную систему.

Замена задних тормозных колодок на ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115

≡ 4 Ноябрь 2020 · Рубрика: Ремонт

Замена задних тормозных колодок начинается со снятия колеса. Обратите внимание на то, что при замене задних тормозных колодок ручной тормоз должен быть отпущен, машина стоять на первой передаче, а под передние колеса необходимо установить упорные бруски.

Сначала (до поднятия машины домкратом) ослабляем все четыре болта крепления колеса. Далее подвешиваем заднюю часть автомобиля на домкрате

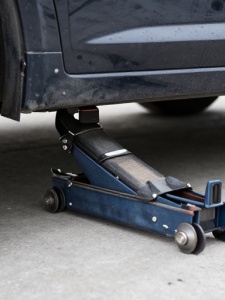

Поднятие заднего колеса ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 домкратом

и откручиваем четыре конусных болта крепления колеса, а затем снимаем его.

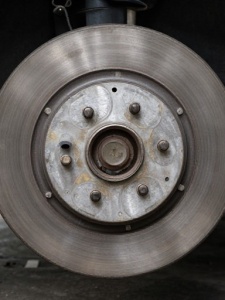

Снятое колесо ВАЗ

Снятие тормозного барабана осуществляется следующим образом. Выкручиваем головкой или рожковым ключом «на 12» два направляющих штифта.

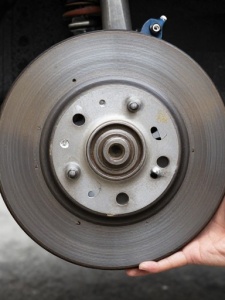

Выкручивание направляющих штифтов тормозного барабана ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Эти штифты вкручены в ступицу и притягивают к ней тормозной барабан. Выкрутив их, снимаем барабан. Если же он не снимается, то необходимо вкрутить штифты в соответствующие их диаметру (М8) отверстия. Только теперь резьба должна быть на тормозном барабане.

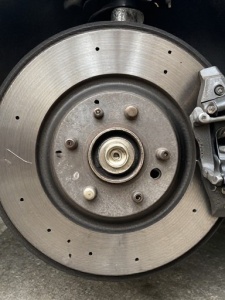

Вкручивание направляющих штифтов тормозного барабана ВАЗ

Вкручиваем оба направляющих штифта до упора или до того момента, пока барабан не начнёт трогаться. Теперь по очереди вкручиваем их дальше, тем самым спрессовывая барабан с тормозных колодок.

Снятый тормозной барабан ВАЗ

Теперь необходимо отпустить тросики привода стояночного тормоза. Для быстрого ослабления необходимо воспользоваться удлинённой головкой на 13, двумя удлинителями и воротком с храповым механизмом. Это позволит в течении минуты расслабить тросики привода стояночного тормоза, не прибегая к снятию глушителя и прочим трудоемким процедурам. Двумя рожковыми ключами на 13 ослабляем контрирующую гайку и скручиваем ее:

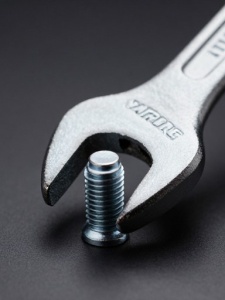

Ослабляем стояночный тормоз ВАЗ

Теперь устанавливаем приготовленный удлинитель, как показано на рисунке, и скручиваем гайку практически до конца.

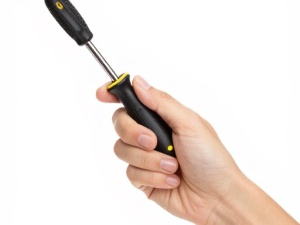

Ослабляем стояночный тормоз ВАЗ

Теперь приступаем непосредственно к снятию тормозных колодок. Вытаскиваем плинт из пальца, удерживающего рычаг стояночного тормоза и проталкиваем этот штифт в глубь:

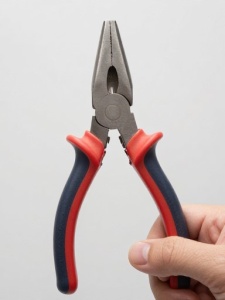

Снятие пальца рычага стояночного тормоза ВАЗ

Плоскогубцами снимаем нижнюю стягивающую пружину.

Плоскогубцами отпускаем пружину у передней тормозной колодки, которая удерживает колодку от горизонтального перемещения.

Освобождаем колодки от верхней стягивающей пружины при помощи плоскогубцев или отвертки.

Снимаем переднюю колодку.

Снимаем распорную пластину.

Снимаем рычаг привода, вынув его из наконечника троса.

Плоскогубцами отпускаем пружину у задней тормозной колодки, удерживающую колодку от горизонтального перемещения.

И снимаем тормозную колодку.

Устанавливаем всё в следующем порядке. Сначала соединяем новые колодки между собой верхней сжимной пружиной, а затем вставляем в паз распорную пластину.

Теперь, слегка раздвинув верхнюю сжимную пружину, вставляем распорную пластину в противоположный паз. В соединенные колодки необходимо вставить палец крепления рычага привода стояночного тормоза.

Устанавливаем собранные колодки, пропуская сжимную пружину и пластину между ступицей и тормозным цилиндром. Обратите внимание на то, что на пластине имеется вогнутость, при установке она должна быть направлена к ступице.

Вставив колодки в пазы тормозных цилиндров, устанавливаем их так же в нижние пазы:

Устанавливаем нижнюю сжимающую пружину.

Плоскогубцами устанавливаем пружины, предотвращающие тормозные колодки от горизонтального перемещения.

Вдавливаем палец внутрь, придерживая его, чтобы он не вывалился. Вставляем рычаг привода в ушко тросика, вставляем его в прорезь пластины и подводим к пальцу.

С обратной стороны выдавливаем палец наружу, он должен пройти через отверстие рычага. Надеваем сверху шайбу и устанавливаем штифт.

Из тормозного барабана выворачиваем установочные штифты и надеваем барабан на тормозные колодки.

Держа рукой ступицу, проворачиваем барабан таким образом, что бы отверстия без резьбы на барабане совпали с отверстиями с резьбой на ступице. Вкручиваем установочные штифты.

Устанавливаем колесо. Обратите внимание, что винты крепления необходимо затягивать крест-накрест. Через некоторое время проверьте затяжку винтов и, при необходимости, подтяните.

Тросики рычага подтягиваем тем же способом, который применяли для их ослабления. Стояночный тормоз считается натянутым, если число щелчков при поднятии его рычага равно 2-4.
