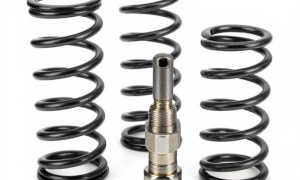

Принципы работы клапанов двигателя
Распределительный и коленчатый вал двигателя между собой соединены посредством зубчатой, ременной или цепной передачи, с оптимальным соотношением 2:1. За один проведённый оборот распределительного элемента коленвал осуществляет два оборота. Форма кулачков распределительного вала в состоянии обеспечить закрытие и открытие клапанов так, чтобы они соответствовали положению коленвала, такту двигателя, а также распределительным фазам.
В процессе работы двигателя все детали немного увеличиваются в размерах по причине лёгкого нагрева. Как результат, изменяется общее расстояние между распредвалом и толкателем клапана. Когда мотор прогревается до оптимальной рабочей температуры, толкатель плотно прижимается к клапану и распредвалу. За счёт этого обеспечивается максимально эффективная работа двигателя.
Если торец закрытого клапана фиксируется в положении выше толкателя, между седлом и тарелкой образуется зазор, снижающий компрессию двигателя. Если же торец полностью закрытого клапана находится ниже толкателя, во время соответствующей фазы газораспределения он откроется немного меньше, чем нужно. В итоге будет снижена мощность мотора, так как чем меньше открыт клапан, тем хуже сквозь него будет выходить воздух и выхлопные газы.
Регулировка клапанов на Альфе :
Спасибо! Наконец-то нашел статью, где все подробно разжевано по регулировке клапанов, много полезного узнал для себя.
Для выпускного клапана нужны другие зазоры.
Спасибо за замечание. Сверился с инструкцией к своему мопеду: да, действительно зазор 0,03 мм — для впускного клапана и на 0,05 мм — для выпускного клапана. Поправил статью.
насмешили авторы))))) сначала пишите, что «По большому счету не обязательно четко совмещать эти метки, т.к. оба клапана закрываются уже в начале такта сжатия и не открываются почти до конца рабочего хода, то есть как минимум половину оборота клапаны закрыты.», а потом пишите стандартную инструкцию «4. Вращая коленвал совмещаем метку, нанесенную на звездочку головки с меткой на корпусе головки. …» ИМХО выставлять метки в любом случае нужно, чтобы исключить вытягивание цепи грм
А что тут смешного? Я написал, что нет смысла смотреть метку на коленвале, достаточно совместить метку на головке, чтобы быть уверенным, что клапаны закрыты. И половину оборота я имел в виду обороты коленвала. Не спорю, что надо иногда проверять совпадают ли метки коленвала, особенно когда есть проблемы с работой двигателя. Но к регулировке клапанов это не имеет никакого отношения.
Тимофей,Вы правы….метки для того и существуют,что бы по ним настраиваться.
Эти метки нужны для проверки и правильной установки цепи ГРМ. Если при регулировке клапанов вы случайно чуть проскочите метку — не страшно. Смысл абзаца про метки был именно таков.
Тимофей,Вы правы….метки для того и существуют,что бы по ним настраиваться.
Зачем необходимы зазоры клапанов
Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.
Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.
В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее. Именно по этой причине так важно время от времени проводить регулировку зазоров.
Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.
Регулировка клапанов
Настройки зазоров клапанов на скутере не является сложной работой, особенно когда есть инструкция. Для начала работы вам понадобится набор щупов, рожкових ключей, накидных головок и накидной ключ с квадратиком (как правило это ключ на 3.5). Это все что нужно для ремонта. Если у вас чего-то нет то одолжите у соседа или купить. Они вам еще пригодятся в недалеком будущем после очередного пробега в 4к км. Набор необходимых инструментов зависит от самого скутера, а также можно использовать имеющиеся инструменты. Мы будем использовать плоскогубцы, отвертку крестовую, головки ключей на 8, 9 и 13. Также мы возьмем щуп для установки зазора клапанов, нам нужно 0,05 и 0,1 мм.
Советы по регулировке
Лучше всего проводить регулировку зазоров клапанов на скутере 4т утром, если на улице лето конечно. Поскольку скутер должен быть холодным. Но он не должен быть замерзшим, поэтому зимой желательно его немного прогреть. Как правило, в большинстве мопедов конструкция ГРМ очень простая и имеет всего один розприделительный вал в головке двигателя. При такой конструкции клапана регулируются при помощи винтов. Именно для них и нужнен накидной ключ с квадратиком. Эти винты вкручены в конце коромысел и давят на торец стержней клапанов. Это маленькое расстояние между торцом регулировочного винта и торцом стержня клапана, и есть тепловыми зазором клапана.
Регулировка клапанов нужно если:
- От прошлого регулирования мопед прошел 4000 км или больше.
- С двигателя слышно посторонний шум (стук, звон).
- Очень тяжело набрать обороты.
- Сложно завести мопед.
- Если мопед все-же завелся то постоянно глохнет.

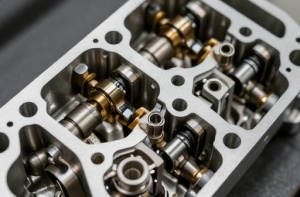

Как обеспечивается нужный зазор
Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.
Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.
Впускные и выпускные клапаны должны плотно закрывать гнездо, но при этом с небольшим зазором. Он необходим для того, чтобы стержень клапана не упирался жёстко в верхнюю часть устройства.
В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.
Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.
Регулировка зазоров клапанов двигателя автомобиля ВАЗ 2107 своими руками
Регулировка зазоров клапанов ВАЗ 2107 своими руками – одна из процедур, порядок которой должен помнить любой автовладелец.
На каждую деталь, которая находится у машин внутри, действуют основные законы физики. Например, металлы обладают таким свойством, как тепловое расширение тел. Это должен учитывать не только порядок регулировки, но и сам процесс создания двигателя. Но мало кто понимает зачем это нужно, когда речь идёт о настройке зазора, который появляется между кулачком и рычагом клапана на распределительном вале.
Все детали клапанного механизма.
1 — клапан;2 — стопорное кольцо;3 — направляющая втулка;4 — маслоотражательный колпачок;5 — опорная шайба наружной пружины;6 —опорная шайба внутренней пружины;7 — внутренняя пружина;8 — наружная пружина;9 — тарелка пружины;10 — сухари;11 — рычаг привода клапана;12 — пружина рычага;13 — регулировочный болт;14 — контргайка регулировочного болта;15 — втулка регулировочного болта;16 — стопорная пластина пружины рычага.
Клапан и другие детали постоянно нагреваются во время работы. Расширение возникает как раз из-за того, что температура в какой-то момент становится слишком высокой. Конец шейки будет упираться в деталь толкателя, если теплового зазора нет. Гнездо останется приоткрытым, что приведёт к определённому снижению в показателях мощности.
Другие серьёзные последствия такой ситуации: нарушение настроек в газораспределительном механизме, перерасход топлива. Карбюратор в этом случае тоже страдает.
Цилиндр для поступления топливной смеси или выхлопа не будет открываться в полной мере за счёт головки клапана при наличии слишком большого зазора. Потому регулировка зазоров клапана двигателя становится необходимостью. Иначе будут улучшаться эксплуатационные характеристики. Минимальное изменение размеров составляет 0,15 миллиметров, для любых деталей.
Описание регулировки часто предполагает использование специального щупа.
Его диаметр как раз и подбирается в зависимости от показателей, о которых говорится выше.
Необходимость регулировки
Проведение технических осмотров часто откладывается на неопределённый срок, особенно, неопытными владельцами ВАЗ 21074 и других машин. Обычно ссылаются на то, что двигатель долгое время работает стабильно. Но температура постоянно меняется, что всегда действует на детали внутри транспортных средств.
Необходимость регулировки клапанов определяется по поведению силового агрегата ВАЗ 2107.
Существует несколько ситуаций, когда возникает необходимость провести техобслуживание клапанов:
- Сильно увеличился расход топлива.
- Мотор потерял мощность.
- После последнего регулирования пробег превышает 15 тысяч километров.
- В районе крышки ГБЦ появился характерный шум.
- Проводится ремонт ГРМ, пусть и самый мелкий.
Во многих современных машинах стоит гидрокомпенсатор, благодаря чему инструкция по регулировке клапанов становится ненужной. Но это правило не распространяется на тех, кто управляет классическими автомобилями серии ВАЗ.
Подготовительный этап
Подготовка — важный этап в любой работе. Порядок регулировки клапанов не исключение. Иначе невозможно будет достичь поставленной перед собой цели. Обычно приготовления состоят из двух этапов:
- Готовятся устройства и инструменты;
- Далее переходят к автомобилю на газу\под газ.
Перед проведением ремонта любого характера автомобиль обязательно нужно помыть – это правило тоже должен соблюдать каждый автомобилист. Схема/таблица регулировки клапанов предполагает, что чистятся не только внешние, но и внутренние части транспортного средства.

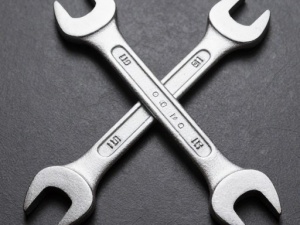

Набор инструментов для регулировки клапанов ВАЗ 2107.
- Нужна ровная площадка с хорошим освещением, куда ставится и сама машина.
- Рейка для регулировки клапана берётся потом, сначала используется стояночный тормоз для фиксации положения колёс.
- Быстрая регулировка клапанов требует включения зажигания, после чего извлекается ключ.
- Если имеющегося освещения недостаточно, надо поставить нужное количество дополнительных его источников.
- Готовится щуп толщиной 0,15 мм, комплект с гаечными ключами.
- Зачем регулировать клапаны? Об этом уже было рассказано ранее. Нам нужно снять крышку ГБЦ, а также корпус у воздушного фильтра.

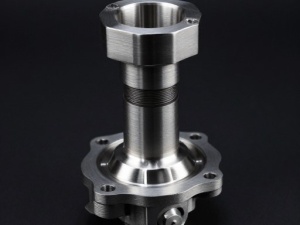

Признаки и последствия неправильного зазора
После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.
Слишком большой зазор
Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.
Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:
- значительное уменьшение срока службы клапанов;
- расклёпывание;
- скол торца, что ещё больше увеличивает зазор;
- повышение шума в работе двигателя.
Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.
Слишком маленький зазор
При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:
- Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
- При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
- Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
- Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
- Повышенная нагрузка на ремни ГРМ.
На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:
- в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
- проведённый ремонт газораспределительного механизма;
- регулировка производилась более 20 тысяч километров назад;
- явное снижение отдачи двигателя;
- повышение расхода топлива.
Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.
Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.
Измерение зазора
Определение и проверка того, какие зазоры на клапанах присутствуют, должна осуществляться исключительно на холодном двигателе.
Для проведения данной операции потребуется подготовить щуп и иные дополнительные инструменты, выбор которых зависит от категории толкателя клапанов. Это может быть накидной или рожковый ключ, молоток, микрометр или съёмник. Процессы, связанные с измерением зазоров, проводятся по-разному.
Чтобы измерить тепловой зазор на толкателе со специальной винтовой регулировкой, коленвал нужно повернуть так, чтобы его кулачок был направлен в противоположную сторону от толкателя. Далее нужно несильно ударить молотком по толкателю и руками немного раскачать его в стороны. При помощи щупа замеряется зазор между клапаном и толкателем, а потом сверяют с тем значением, что указано в инструкции по эксплуатации авто.
Для замера теплового зазора на моторе с регулировкой шайбами, коленвал нужно развернуть таким образом, чтобы кулачок выбранного клапана направлялся вверх. При помощи щупа осуществляется замер и также сравнивается с показателями в инструкции к авто.
Если в результате проведённых измерений становится ясно, что показатели отклонены от нормы, потребуется провести регулировку.

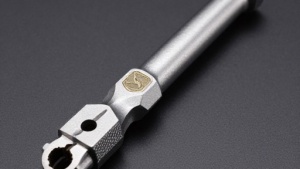

Регулировка зазоров клапанов
Процесс регулировки проводится посредством нескольких этапов. Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно.
Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о том, как проходит регулировка клапанов ВАЗ-2106.
Подготовка
Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства. Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята.
После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.
Не менее важно подготовить необходимые для регулировки инструменты:
- набор гаечных ключей;
- отвёртки;
- специальный измерительный щуп;
- пинцет;
- микрометр;
- набор регулировочных шайб;
- прибор для регулировки клапанов.
Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

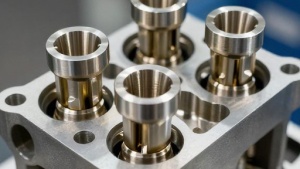

Регулировка с применением щупа
Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:
- Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
- Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
- Снимается кожух ремня ГРМ.
- Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
- Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
- На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.
Данный процесс проводится со всеми остальными клапанами.
Регулирование при помощи рейки и индикатора
Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:
- после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
- маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
- при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
- в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
- при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.
Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.
По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.
Регулировка клапанов на Альфе
Хочу коснуться интересной темы, о которой слышали все, но не все понимают ее суть — поговорим о регулировке клапанов.
Немного теории.
Сначала немного теориии. Откуда же вообще возникла потребность в регулировке клапанов и зачем нужен тепловой зазор?
В любом четырехтактном двигателе есть как минимум два клапана: впускной — через него рабочая смесь попадает в камеру сгорания, и выпускной — через него выходят отработанные газы. Часть клапана постоянно находится в камере сгорания и поэтому клапан сильно нагревается. А как мы знаем из курса школьной физике — тела при нагревании расширяются. Причем чем сильнее нагрев — тем больше расширение.
Клапаны в двигателе всегда находятся в «подпружиненном» состоянии, при этом тарелка клапана очень плотно прижата к своему посадочному месту — седлу клапана, это обеспечивает герметичность закрытия клапана.
Чтобы открыть клапан — на него нужно надавить. В нашем случае на клапан давит коромысло, которое двигается под воздействием кулачка распределительного вала.
Теперь представим, что двигатель холодный (простоял несколько часов и все детали остыли до «комнатной» температуры). Если завести двигатель, то клапаны начнут быстро нагреваться и в связи с этим — удлиняться. Если не оставить ему места для расширения (зазора между коромыслом и стержнем клапана), то настанет момент, когда клапан удлинится настолько, что не будет плотно прилегать к своему седлу и начнет пропускать газы из камеры сгорания. Это приводит к потере мощности двигателя, а также может привести к перегреву и прогоранию клапанов.
По этой причине оставляют зазор между клапаном и коромыслом. Производители двигателя рассчитывают насколько удлиняется клапан при работе двигателя и в инструкции по эксплуатации дают величину этого зазора. Таким образом при рабочей температуре клапана зазор будет минимальным, таким чтобы клапан мог полностью закрыться, но при этом коромысло находилось бы почти вплотную и клапан бы открывался максимально широко и не происходил удар («клацанье») коромысла по клапану.
ВАЖНО: зазоры выставляются на холодном двигателе, когда клапан еще не успел удлиниться.
Что будет если неправильно отрегулировать клапана?
Очень часто на различных форумах задают вопросы: «А что будет если неправильно отрегулировать клапаны?». Тут возможны два варианта:
- Если установлен слишком большой зазор — самый безобидный вариант. Если зазор слишком большой, то будет сильней изнашиваться хвостовик клапана и коромысло, так как коромысло будет ударять «с разбега» по клапану. Немного уменьшится высота открытия клапана, за счет этого ухудшится наполняемость камеры сгорания, и упадет КПД двигателя, но эти изменения вряд ли возможно заметить. Также будет сильнее звук двигателя, появится характерное клацанье. В целом работа двигателя не нарушится.
- Если зазор слишком маленький — при нагреве клапана его «подожмет» к коромыслу и клапан перестанет плотно прилегать к седлу. Через образовавшийся зазор будет выходить топливо-воздушная смесь и выхлопные газы. Выход выхлопных газов приведет к перегреву клапана и его прогоранию. Упадет компрессия двигателя и как следствие — КПД.
Таким образом слишком маленький зазор гораздо опасней, чем слишком большой. Именно по этой причине не рекомендуется выставлять зазоры «на слух» без использования щупов, т.к. если между коромыслом и клапаном находится щуп — зазор между коромыслом и клапаном уже будет, если конечно не зажимать его с большим усилием.
Зачем совмещать метки?
Регулировку клапанов нужно производить в положении, когда коромысло не давит на стержень клапана, то есть клапан закрыт. При работе четырехтактного двигателя оба клапана закрыты к концу такта сжатия, поэтому для удобства регулировки совмещают метку, нанесенную на звездочку распредвала с меткой на корпусе головки. Это положение соответствует верхней мертвой точке — концу такта «сжатие» и началу такта «рабочий ход» и оба клапана в этот момент закрыты и можно их регулировать.
По большому счету не обязательно четко совмещать эти метки, т.к. оба клапана закрываются уже в начале такта сжатия и не открываются почти до конца рабочего хода, то есть как минимум половину оборота клапаны закрыты. То есть нет ничего страшного, если вы чуть-чуть «проскочите» метку, или немного до нее не дойдете (в разумных пределах конечно).
Некоторые «умельцы» в своих видеоинструкциях зачем-то совмещают метку «T» на маховике коленвала (видимо потому что она там есть). Для регулировки клапанов это делать совсем необязательно, т.к. за один оборот распредвала коленвал делает два оборота, и метка будет совпадать два раза: один раз — в конце такта сжатия, а второй раз — в конце такта выпуска (когда еще открыт выпускной клапан и готовится открыться впускной).
Какой должен быть зазор клапанов на Альфе?
Зазор впускного клапана на большинстве двигателей обычно меньше, чем выпускного. Это связано с тем, что впускные клапана нагреваются меньше за счет охлаждения их потоками свежего воздуха.
Тепловой зазор впускного клапана для двигателя 139FMB составляет 0,03 мм. Для выпускного клапана должен быть установлен зазор 0,05 мм.
От теории к практике.
Все на самом деле довольно просто:
- Двигатель должен быть холодным. Если нет — ждем пару часов, чтобы он остыл до «комнатной» температуры.
- Ставим мопед на центральную подножку. Выключаем зажигание (чтобы случайно не завести двигатель).
- Откручиваем боковую крышку головки двигателя. Лучше запастись запасной прокладкой, так как при снятии этой крышки прокладка обычно рвется. Либо можно посадить ее на термостойкий герметик.
- Вращая коленвал совмещаем метку, нанесенную на звездочку головки с меткой на корпусе головки. Коленвал можно проворачивать либо ножкой кикстартера (но это неудобно, т.к. кик находится с правой стороны мопеда, а метка — с левой). Можно открутить заглушку на крышке генератора и вращать коленвал через нее, надев «головку» на гайку крепления ротора генератора. Чтобы легче было вращать коленвал — можно выкрутить свечу зажигания.
- Ключом на 17 откручиваем заглушки головки, предназначенные для регулировки клапанов. Одну крышку сверху, вторую — снизу.
- Откручиваем контргайку регулировочного винта ключом на 9 и немного откручиваем регулировочный винт.
- Берем плоский щуп (на 0,03 мм для впускного клапана или на 0,05 мм — для выпускного клапана) и просовываем его между стержнем клапана и регулировочным винтом.
- Аккуратно затягиваем регулировочный винт таким образом, чтобы щуп ходил с небольшим сопротивлением, но при этом не «закусывался».
- Придерживая регулировочный винт затягиваем контргайку и проверяем, что зазор не изменился.
- Аналогичную операцию проделываем со вторым клапаном.
- Собираем все обратно и заводим двигатель, чтобы проверить что все сделано верно и масло нигде не подтекает.
