Замена охлаждающей жидкости ваз 2106

Автомобили admin26.02.2020

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

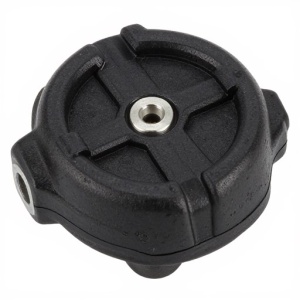

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

1. Оценивается внешний вид пробки, а также исправность пружинки.
2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Работа двигателя внутреннего сгорания любого автомобиля сопряжена с высокой температурой. ДВС нагревается при сгорании топливно-воздушной смеси в цилиндрах и в результате трения его элементов. Избежать перегрева силового агрегата помогает система охлаждения.

Ремонт Семёна (Ваз 2107): замена радиатора — Автокадабра

Первым делом решил рассказать про замену радиатора. Из за его ржавой текучести расход тосола был около литра в неделю.

Выбрав выходные мы с Юркой занялись ремонтом своих автомобилей. У него тоже семерка.

Заехав в автомагазин и затарившись, мы рванули в гараж. Радиатор, к слову, стоит тысячу рублей и является говном — хлипенький, пластмассовенький, весь такой бедненький, одним словом — дааз. Но из-за отсутствия альтернатив пришлось купить его.

Итак, рабочее место. Ноутбук на капоте, инструменты на крыше. Все как надо:

В ноутбуке интернет с инструкцией.

Начинаем замену радиатора. Для начала нужно слить старый тосол.

Вообще-то там, на радиаторе, есть специальный краник, но я решил даже не пытаться его открутить, и сразу снял нижнюю трубку. Потекло. В инструкции говоилось про необязательность замены тосола, можно мол старый обратно залить. Перед тем как сливать я поддомкратил немного машину и предусмотрительно подставил под трубку тазик. Вылился тосол черная, как масло жижа и я пришел к выводу, что не очень хочу заливать её обратно в систему. Из двигателя сливать не стал опять же по причине нежелания возиться с прикипевшей гайкой.

Снял старый радиатор, на удивление, без проблем. Те ребята, которые сталкивались с ремонтом пожилых машин знают, что на них редко чего можно снять просто так, без “вдешки” и прочих изворотов.

Примерил новый радиатор. Все бы ничего, но вот беда — нижняя трубка не дотягивается. Стоял пятерошный радиатор, а я купил семерошный. Пришлось ехать в магазин за тосолом и нижней трубкой.

Юрка уехал за покупками, а я рассматривая новый радиатор обнаружил присутствие загадочной дополнительной дырочки с внутренней резьбой, рядом отверстием для нижней трубки радиатора. Оказалось, — это отверстие для датчика температуры. Датчик включает вентилятор, когда температура тосола превышает определенное значение. У меня стоит принудительное охлаждение и датчик не нужен — вентилятор крутится всегда. Ненужное, отверстие нужно было чем-то заткнуть. В магазине не нашлось болта или заглушки, пришлось покупать ненужный датчик.

Когда Юрка, наконец-то, приехал с тосолом, датчиком и трубкой я прикрутив новый радиатор и воткнув нижнюю трубку обнаружил новый бонус. Теперь верхняя не дотягивалась:

Наверное нужно было сразу догадаться, что обе трубки не подходят, но у меня как-то не вышло. Как бы то ни было, трубки длиннее не было, а магазины закрылись. Начал изобретать конструкцию для удлинения трубки. Нужен был переходник. “Снял” со старого радиатора медную трубку с помощью молотка и “починил” её как надо:

Всего час работы, и готово решение проблемы. Старая, короткая трубка обрезана и удлинена старой нижней трубкой:

Все готово, но вот беда — не горят стопари. Не горят и все тут. Начал рыться в электрике сзади и спереди. Хожу-брожу вокруг машины с тестером. Просмотрел все под приборкой. Подергал-потыркал. Всё безрезультатно — не работают.

В итоге оказалось, что у меня от плюсовой клеммы отходит отдельный “+” на свет в салоне, стопари и что-то еще.

Этот отдельный вывод не был прикреплен. В ходе замены радиатора я снимал аккумулятор и про этот вывод забыл.

По дороге домой фотографируем Семён с новыми противно-синими габаритными огнями (в магазине их продавали, как белые):

Общая характеристика системы охлаждения ВАЗ 2107

Двигатель ВАЗ 2107 всех моделей имеет герметичную жидкостную систему охлаждения с принудительной циркуляцией охлаждающей жидкости (ОЖ).

Назначение системы охлаждения

Система охлаждения предназначена для поддержания оптимальной температуры силового агрегата в процессе его работы и своевременного регулируемого отвода от нагревающихся узлов избыточного тепла. Отдельные элементы системы используются для отопления салона в холодное время года.

Параметры системы охлаждения

Система охлаждения ВАЗ 2107 имеет ряд параметров, влияющих на работу и производительность силового агрегата, основные из которых:

• количество ОЖ — вне зависимости от способа подачи топлива (карбюраторный или инжекторный) и объёма двигателя на всех ВАЗ 2107 используется одна и та же система охлаждения. Согласно требованиям производителя, для её работы (включая обогрев салона) требуется 9,85 л хладагента. Поэтому при замене антифриза следует сразу приобретать десятилитровую ёмкость;
• рабочая температура двигателя — Рабочая температура двигателя зависит от его типа и объёма, вида используемого топлива, количества оборотов коленвала и т. п. Для ВАЗ 2107 она обычно составляет 80–95 0 C. Нагрев двигателя до рабочего состояния в зависимости от температуры окружающего воздуха происходит в течение 4–7 минут. При отклонении от этих значений рекомендуется незамедлительно провести диагностику системы охлаждения;
• рабочее давление ОЖ — Так как система охлаждения ВАЗ 2107 герметична, а антифриз при нагревании расширяется, внутри системы создаётся давление, превышающее атмосферное. Это необходимо для повышения температуры кипения ОЖ. Так, если в нормальных условиях вода кипит при 100 0 C, то при увеличении давления до 2 атм температура кипения повышается до 120 0 C. В двигателе ВАЗ 2107 рабочее давление составляет 1,2–1,5 атм. Таким образом, если температура кипения современных ОЖ при атмосферном давлении составляет 120–130 0 С, то в рабочих условиях она увеличится до 140–145 0 C.

Устройство системы охлаждения ВАЗ 2107

К основным узлам системы охлаждения ВАЗ 2107 относятся:

• водяной насос (помпа);
• главный радиатор;
• вентилятор главного радиатора;
• радиатор отопителя (печки) салона;
• кран печки;
• термостат (терморегулятор);
• расширительный бачок;
• датчик температуры ОЖ;
• указатель датчика температуры ОЖ;
• управляющий температурный датчик (только в инжекторных двигателях);
• датчик включения вентилятора (только в карбюраторных двигателях);
• соединительные патрубки.

Сюда также следует отнести рубашку охлаждения двигателя — систему специальных каналов в блоке цилиндров и головке блока, по которым циркулирует ОЖ.

Видео: устройство и работа системы охлаждения двигателя

Водяной насос (помпа)

Помпа предназначена для обеспечения непрерывной принудительной циркуляции ОЖ по рубашке охлаждения двигателя во время его работы. Она представляет собой обычный насос центробежного типа, нагнетающий с помощью крыльчатки антифриз в систему охлаждения. Помпа расположена на фронтальной части блока цилиндров и приводится в движение шкивом коленчатого вала через клиновидный ремень.

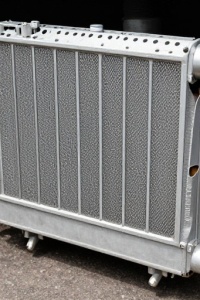

Замена радиатора

Если возникла необходимость в замене радиатора, запомните первоочередное золотое правило — перед демонтажем устройства двигатель обязательно должен быть холодным. Потому если вы только приехали в гараж, дайте машине постоять пару часов. Еще лучше — оставьте машину и приходите завтра.

Сама процедура замены выглядит следующим образом.

1. Открутите заглушку с расширительного бака и заглушки цилиндра и радиатора.
2. Слейте охлаждающую жидкость в большую тару.
3. Отключите вентиляционную систему радиатора от аккумулятора.
4. Снимите силиконовые патрубки системы охлаждения ВАЗ 2114, отсоединив их от радиатора и бака.
5. Демонтируйте болты крепления с кожуха.
6. Придерживая радиатор, достаньте кожу и вентилятор вместе.
7. Так вы полноценно освободите радиатор, потому без проблем его замените на новый.
8. Сборка узла осуществляется в обратной последовательности. В завершении замены радиатора запустите двигатель, и проверьте эффективность работы нового агрегата.

https://youtube.com/watch?v=JYC8ijuYJdg

Охлаждающая жидкость

В качестве ОЖ для ВАЗ 2107 производитель рекомендует использовать исключительно тосол. Для непосвящённого автолюбителя тосол и антифриз — это одно и то же. Антифризом обычно называют все без исключения охлаждающие жидкости, вне зависимости от того, где и когда они выпущены. Тосол же — это разновидность антифриза, выпускаемого в СССР. Название является аббревиатурой от «технология органического синтеза отдельной лаборатории». В состав всех без исключения охлаждающих жидкостей входит этиленгликоль и вода. Различия состоят лишь в типе и количестве добавляемых антикоррозийных, антикавитационных и антипенных присадок. Поэтому для ВАЗ 2107 название ОЖ не имеет большого значения.

Опасность представляют дешёвые некачественные охлаждающие жидкости или откровенные подделки, получившие в последнее время широкое распространение и часто встречающиеся в продаже. Результатом использования таких жидкостей может быть не только течь радиатора, но и выход из строя всего двигателя. Поэтому для охлаждения двигателя следует покупать ОЖ проверенных и хорошо зарекомендовавших себя производителей.

Возможности тюнинга системы охлаждения ВАЗ 2107

Повысить эффективность системы охлаждения ВАЗ 2107 можно различными способами. Кто-то устанавливает на радиатор вентилятор от «Калины» или «Приоры», кто-то пытается получше обогреть салон, дополнив систему электрической помпой от «Газели», а кто-то ставит силиконовые патрубки, полагая, что с ними двигатель будет быстрее прогреваться и остывать. Однако целесообразность такого тюнинга весьма сомнительна. Система охлаждения ВАЗ 2107 сама по себе довольно неплохо продумана. Если все её элементы исправны, двигатель никогда не перегреется летом, а зимой в салоне будет тепло и без включения вентилятора печки. Для этого необходимо лишь периодически уделять внимание обслуживанию системы, а именно:

• заливать в двигатель только качественную ОЖ;
• менять ОЖ через каждых 50 тыс. км пробега с полным сливом и промывкой системы;
• следить за уровнем ОЖ и при необходимости доливать её;
• при доливке ни в коем случае не смешивать тосол с антифризом;
• при замене неисправных элементов использовать только качественные сертифицированные детали.

Таким образом, система охлаждения ВАЗ 2107 довольно надёжна и проста. Тем не менее и она нуждается в периодическом обслуживании, которое сможет выполнить даже неопытный автолюбитель.

Вопрос касательно давления в системе охлаждения двигателя является достаточно частым, так как проблемы с указанной системой или нарушения в работе ее отдельных компонентов нередко приводят к перегреву двигателя, разрыву патрубков, шлангов, радиатора, расширительного бачка и т.д.

Простыми словами, часто от автолюбителей можно услышать, что шланг или бачок лопнул от высокого давления. В этой статье мы рассмотрим, как работает система охлаждения мотора, откуда в ней берется давление и почему оно образуется.

Читайте в этой статье

Этапы замены охлаждающей жидкости ВАЗ 2105

На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

За время производства ВАЗ 2105 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор, а также инжектор.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2105:

1. Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1).

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

1. через расширительный бачок ВАЗ 2105 пролейте систему обычной водой. Пробки должны быть открыты;
2. закрутите сливную пробку и болт;
3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
4. запустите двигатель. Прогрейте до 90 градусов;
5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
7. слейте промывку теми же действиями, что и старую жидкость;
8. закрутите обе пробки;
9. залейте дистиллированную воду для ополаскивания системы охлаждения;
10. заведите автомобиль и прогрейте до 90 градусов;
11. заглушите и дайте остыть до 60 градусов, слейте;
12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Итак, приступаем к правильной заливке:

1. Если у вас инжектор, то снимаем один из шлангов, идущих на обогрев дроссельного узла (Рис.6).

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы. Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

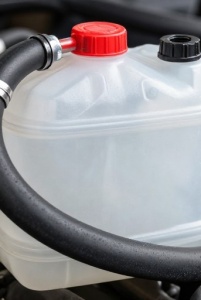

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка. Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.
