Шевроле Нива является продуктом объединенной разработки двух компаний, и вышел автомобиль, который достаточно комфортен и полностью готов для езды по нашем дорогам. Этот удивительный синтез получил очень широкую распространенность у нас и является вполне удовлетворительным для большинства наших потребителей. Нас сегодня интересует тормозная система этого автомобиля, которая рассчитана на условия езды по бездорожью и максимально короткий путь при торможении в условиях езды в городских условиях. Разберёмся же какие здесь установлены системы и чем отличаются механизмы от других.
Общее устройство
Шевроле Нива объединила в себе две подсистемы. Каждая тормозная система имеет свое назначение, называются же они:
- Рабочая.
- Стояночная.
Назначение последней предельно ясно, эта тормозная система обеспечивает удержание джипа Шевроле Нива в одном положении при его стоянке на неровной поверхности длительное время. Тормозная система, именуемая рабочей, регулярно применяется при движении автомобиля. С ее помощью водитель притормаживает на светофорах и останавливает машину там, где ему необходима. Контролировать ее работу можно с помощью ножной педали, что расположена слева от педали газа и справа от сцепления, если оно, конечно, есть.
Схема тормозной системы и ее обслуживание
- колесный (рабочий) цилиндр заднего тормоза;
- задний трос стояночного тормоза;
- направляющая заднего троса;
- передний трос стояночного тормоза;
- рычаг стояночного тормоза;
- педаль тормоза;
- вакуумный усилитель;
- трубопровод;
- главный цилиндр;
- блок колесных цилиндров переднего тормоза;
- бачок главного цилиндра;
- регулятор давления;
- рычаг привода регулятора давления
Проверка и регулировка тормозов
Проверка трубопроводов и соединений
1. Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов.
- металлические трубопроводы не должны иметь вмятин, трещин и должны быть расположены вдали от острых кромок, которые могут их повредить;
- тормозные шланги не должны иметь сквозных трещин на наружной оболочке и не должны соприкасаться с минеральными маслами и смазками, растворяющими резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие о неисправностях;
- все тормозные трубопроводы должны быть качественно закреплены; ослабление крепления приводит к вибрации, вызывающей поломки;
- не допускается утечка жидкости через соединения трубопроводов; при необходимости затяните штуцеры до отказа, не подвергая трубопроводы деформации.
2. Детали заменяйте новыми, если есть малейшее сомнение в их пригодности.
3. Гибкие шланги независимо от их состояния заменяйте новыми после 100000 км пробега или после 5 лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы вследствие старения.
Принцип работы
На Шевроле Нива было решено использовать стандартный гидравлический привод работы системы и комбинированный механизм. На передний оси был установлен дисковый тормозной механизм, а на задней барабанный, как и в классической версии этого автомобиля. Но, в отличие от оригинального варианта авто, был модифицирован привод. Данная тормозная система получила вакуумный усилитель прилагаемого к педали усилия и более совершенный главный цилиндр.

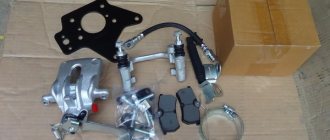

Дисковый механизм автомобиля Шевроле Нива имеет две основных детали: диск и суппорт. Диск имеет плотное зацепление со ступицей колеса и вращается вместе с ней, то есть диск является подвижным элементом. Суппорт крепится на специальном кронштейне над диском. Внутри него вставлены колодки и рабочие цилиндры, что прижимают колодки к диску. Барабан немного другой конструкции, здесь подвижную часть выполняет сам корпус барабана, который внутри себя скрывает более широкие колодки. Здесь также рабочие цилиндры прижимают более широкие колодки к горизонтальной плоскости барабана. Эта конструкция имеет более высокий коэффициент полезного действия за счет более широких и длинных колодок. К тому же здесь все механизмы скрыты внутри барабана и полностью защищены от внешнего воздействия. Это очень удобно, если машина часто используется в условиях езды по бездорожью.
Тормозная система Шевроле Нива
- Руководства по ремонту
- Руководство по ремонту Шевроле Нива 2002+ г.в.
- Тормозная система
Особенности конструкции
| Рис. 11.5. Главный тормозной цилиндр и вакуумный усилитель: 1 – главный цилиндр; 2 – бачок главного цилиндра; 3 – вакуумный усилитель; 4 – стопорная скоба; 5 – палец |
На автомобиле может быть установлен главный тормозной цилиндр 1 ( ) с бачком 2 и вакуумный усилитель 3, применяемый на переднеприводных автомобилях ВАЗ.
| Рис. 11.6. Устройство вакуумного усилителя тормоза: 1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – втулка крепления обратного клапана; 10 – обратный клапан; 11 – штуцер крепления шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы |
Вакуумный усилитель.
Резиновая диафрагма 12 ( ) вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединена с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.
Корпус 24 клапана пластмассовый. На выходе из крышки он уплотнен гофрированным защитным чехлом 16. В корпусе клапана установлен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.
При нажатии на педаль перемещаются толкатель 18 и поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который воздействует на поршень главного цилиндра.
При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.
| Рис. 11.7. Устройство главного цилиндра тормоза: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура левый передний–правый задний тормоз; 4 – рас порное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура правый передний–левый задний тормоз; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор |
Главный цилиндр
с последовательным расположением поршней ( ). На корпусе главного цилиндра закреплен бачок 13, в пробке заливной горловины которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 главного цилиндра и аналогичные кольца заднего колесного цилиндра взаимозаменяемы.
Снятие и установка вакуумного усилителя
| 1. Отсоедините колодку с проводами от датчика 14 (см. ) аварийного уровня тормозной жидкости. |
| 2. Отверните гайки крепления главного цилиндра к усилителю, снимите его со шпилек и отведите в сторону, осторожно изгибая трубопроводы, чтобы не повредить их. |
| ПРИМЕЧАНИЕ При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяйте от гидросистемы, чтобы в нее не попал воздух. |
| 3. Отсоедините шланг от обратного клапана усилителя. |
| 4. Отсоедините вакуумный усилитель от педали тормоза, сняв стопорную скобу 4 (см. ) и вынув палец 5. |
| 5. Отверните гайки крепления вакуумного усилителя к кронштейну педали тормоза и кузову. |
| 6. Снимите вакуумный усилитель. |
| 7. Устанавливайте вакуумный усилитель в порядке, обратном снятию. |
| ПРЕДУПРЕЖДЕНИЕ Усилитель тормоза – ответственный узел, непосредственно влияющий на безопасность движения. Ремонт усилителя требует специального монтажного и контрольного оборудования и подразумевает высокую квалификацию исполнителя. Поэтому неисправный усилитель не разбирайте, а заменяйте новым. |
Снятие и установка главного цилиндра
Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, переборка главного цилиндра часто не приводит к желаемым результатам, поэтому рекомендуем заменять неисправный цилиндр в сборе.
| 1. Откачайте резиновой грушей жидкость из бачка. |
| 2. Отсоедините трубопроводы от главного цилиндра. |
| ПРИМЕЧАНИЕ Заглушите отверстия у трубопроводов и у главного цилиндра, чтобы не допустить утечку жидкости и попадание в них пыли и грязи. |
| 3. Отсоедините колодку с проводами от клемм датчика аварийного уровня тормозной жидкости. |
| 4. Отверните две гайки крепления цилиндра к вакуумному усилителю и аккуратно снимите цилиндр в сборе с бачком со шпилек. |
| 5. Отверните пробку заливной горловины и слейте из бачка и из цилиндра остатки тормозной жидкости. |
| ПРИМЕЧАНИЕ Если вы сняли бачок с главного цилиндра, осмотрите резиновые втулки крепления бачка. Надорванные, потрескавшиеся или потерявшие эластичность втулки замените. |
| 6. Установите главный цилиндр, заверните гайки его крепления и залейте тормозную жидкость в бачок. Подставьте под главный цилиндр емкость или положите тряпку для сбора тормозной жидкости. |
| 7. Закройте пальцами отверстия под тормозные трубки в главном цилиндре. Помощник должен медленно нажимать на педаль тормоза до тех пор, пока из передних отверстий цилиндра не потечет тормозная жидкость. |
| 8. В этот момент подсоедините трубки к передним отверстиям цилиндра и заверните гайки их крепления. При этом помощник должен удерживать педаль в нажатом состоянии. Аналогичным образом подсоедините трубки к задним отверстиям цилиндра. Установите все снятые детали в обратном порядке. Нажмите на педаль тормоза и, если она «мягкая», прокачайте тормозную систему (см. разд. 8 «Тормозная система», «Прокачка гидропривода тормозной системы»). |
Разборка и сборка главного цилиндра
| 1. Снимите главный цилиндр с автомобиля (см. «Снятие и установка главного цилиндра»). |
| 2. Используя деревянную лопатку в качестве рычага, снимите бачок 13 (см. ) с цилиндра. |
| 3. Извлеките из корпуса главного цилиндра соединительные втулки 12. |
| Рис. 11.8. Детали главного цилиндра: 1 – корпус цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура левый передний–правый задний тормоз; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура правый передний–левый задний тормоз; 12 – уплотнительная прокладка |
| 4. Выверните два стопорных винта 10 ( ) |
| 5. Усилием руки извлеките из корпуса поршни первой и второй камер с манжетами, шайбами и пружинами. При этом поршень 11 второй камеры может не выйти свободно. Для извлечения его с оставшимися деталями ударами торцом корпуса со стороны первой камеры о чистую доску продвиньте его через первую камеру. Для извлечения поршня можно использовать также сжатый воздух, который нужно подвести к выходному отверстию второй камеры, закрыв при этом отверстие под бачок. |
| 6. Внимательно осмотрите и убедитесь в совершенной чистотезеркала цилиндра и рабочей поверхности поршней, в отсутствии ржавчины, рисок и других неровностей. В противоположном случае замените детали новыми. |
| 7. Замените порванные, разбухшие или потерявшие эластичность манжеты. Рекомендуется при каждой разборке главного цилиндра заменять манжеты новыми независимо от их состояния. |
| 8. Проверьте упругость пружин поршней, длина которых должна быть под нагрузкой 38,26–46,1 Н (3,9–4,7 кгс) – 41 мм, под нагрузкой 81,81–99,47 Н ( 8,34–10,14 кгс) – 21 мм, в свободном состоянии – 59,7 мм. Замените потерявшие упругость пружины. |
| 9. Прокладки 12 (см. ) под стопорными винтами рекомендуется заменять новыми. |
| 10. Перед сборкой промойте все детали чистой тормозной жидкостью. Не допускайте попадания на детали минеральных масел, бензина или дизельного топлива, так как даже остаточные следы этих жидкостей могут привести к разрушению резиновых манжет. |
| 11. Собирайте цилиндр в порядке, обратном разборке. При этом все детали смажьте тормозной жидкостью. |
