Общие характеристики

Коробка передач УАЗ

КПП – это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

• первичный вал;
• передняя крышка;
• гайка особого назначения;
• вспомогательный крепеж;
• автопрокладка;
• шарикоподшипники;
• ведущий подшипник вторичного вала;
• картер;
• муфта подключения III и IV передач;
• зубчатое колесо III передачи;
• зубчатое колесо II передачи;
• муфта подключения I и II передач;
• зубчатое колесо I передачи;
• вторичный вал;
• крепежная шайба;
• распорное кольцо КПП;
• крепежный болт;
• шайба для крепления;
• промежуточный вал;
• ось зубчатого колеса заднего хода;
• зубчатое колесо заднего хода;
• пробка;
• блок зубчатых колес привода промежуточного вала и III передачи;
• крышка.

Устройство УАЗовской коробки

Если вас интересует схема КПП УАЗ, найти ее несложно на фото и рисунках, размещенных на различных сайтах в интернете.

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи – с прямыми зубчиками, 2-й и 3-й – спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель – плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в КПП УАЗ через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Ремонт КПП УАЗа

Механическая коробка передач – наиважнейший агрегат трансмиссии автомобиля УАЗ 469. У КПП УАЗ 469 ответственная и принципиальная задача – отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.

Правильное использование автомобиля дает возможность длительное время обходиться без ремонта, но при невыполнении условий эксплуатации узлы КПП УАЗ изнашиваются, что неминуемо ведет к ремонту.

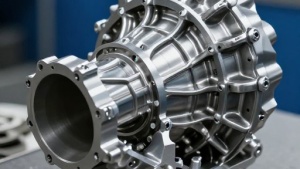

Ремонт Крышки Кпп Уаз 452 Своими Руками

Если вы являетесь владельцем УАЗа и у вас есть подозрения на выход из строя коробки, то вам обязательно стоит позаботиться о ремонте. Устройство выходит из строя, когда водитель должен удерживать рычаг переключения передач в движении, когда они начинают самостоятельно переключаться (чтобы предотвратить это, водители связывают их веревками). Время от времени слышно скрипит.

Чтобы ознакомиться с технологией ремонта, прочитайте о ремонте КПП УАЗ 452 своими руками. Для начала нужно найти тип УАЗа, который стоит на автомобиле. Несмотря на разницу между моделями автомобилей, они имеют похожие коробки передач. Поэтому можно предположить, что ремонт проводится практически одинаково. Для этого потребуется набор ключей, некоторые инструменты и вспомогательные инструменты (перечислены ниже).

В большинстве автомобилей этого типа обе части представляют собой единое целое. Вес этого аппарата достигает 75-82 кг, поэтому помощник вам пригодится. Если на ремонтируемом автомобиле установлена ​​защитная клетка, вы можете использовать ручную лебедку для снятия коробки передач УАЗ 452 для ремонта самостоятельно.

Машину следует парковать в равномерном месте, потому что тогда вам придется переместить ее на 0,5 м вперед или назад. Сначала слить масло. Обе коробки имеют одинаковый объем, но пробки для слива воды раздельные. Пока масло проливается, снимите передние сиденья и открутите их, а затем снимите полу люки на полу автомобиля. Затем наступает черед убрать тяги спидометра.

Когда масло подтекает, замените сливные пробки. Под барабаном ручного тормоза расположен поперечный элемент рамы, который необходимо снять. Отсоедините сцепление передней оси и открутите передний универсальный шарнир. Если вы найдете гайку на этом, этот предмет должен быть удален.

READ Ремонт Задней Подвески Ваз 2109

Буханка Покупка и доставка? КПП крышка

Если ремонт КПП УАЗ 3303 отремонтирован, следует позаботиться о муфтах. Машина движется на 0,5 м (в любом направлении), и задний винт удаляется через люк. Отсоедините глушитель от распределительной коробки и освободите зажим на нем. Затем удалите такие детали как:

• поддон сцепления;
• установка толстого фитинга от входного вала (справа на раструбе);
• 4 болта, удерживающие заглушки сцепления;
• регулировка и вилка штока цилиндра.

Коробка передач обмотана веревкой и подвешена. Следующие части были удалены:

• болты подушки;
• орехи, держащие коробку с колокольчиком.

С этими действиями двигателя, когда они самостоятельно ремонтируют коробку передач УАЗ 452, вам необходимо поддерживать домкрат. Когда коробка свободна, она опускается и вынимается из-под машины. Рычаги должны быть удалены ранее. Колокола должны быть заменены новыми.

Если вам необходимо отремонтировать контрольно-пропускной пункт УАЗ Патриот, то нужно учитывать, что размещение коробки и колокола там обратимо. Это также относится к расположению стержней. Но в целом разработка КПП УАЗ 452 для ремонта может использоваться независимо.

Снимите болты и гайки, отсоедините коробку передач и ее коробку передач. Между ними есть прокладка, усиленная герметиком, поэтому вам придется пару раз постучать по кронштейну, чтобы прикрепить устройство к раме.

Сначала снимите крышку входного вала и открутите левую гайку, расположенную на ней (см. Рис.). Теперь вам нужно снять его подшипник. Если это не удается, его необходимо заменить. Его «братский» ролик установлен внутри вала и требует замены. Стопорное кольцо затем удаляются из вторичного вала. Двухрядный подшипник вывинчивается. Вал должен быть выбит, а деталь заменена.

READ Замена Микрика Skoda Octavia Тур

Далее идет третья коробка передач. Медные синхронизаторы заменены сухарями. Затем наступает обратное. Открутите переднюю опорную коробку промежуточного вала. Не стучите и не стучите по нему: он из силумина и может треснуть.

Избегайте поломки резиновой прокладки, так как ее трудно достать. Снятый вал заменен на шестерни и все подшипники. Затем соберите коробку в обратном порядке. Когда ролик установлен на входном валу, он сильно смазывается «Litol». Все компоненты и детали размещены на месте, чтобы не ошибиться.

Ослабьте гайки фланцев и валов, снимите их. Ручной тормоз должен быть проверен на исправность, при необходимости его необходимо заменить. Снимите все крышки и замените уплотнения. Снимите спидометр и привод штока вентилятора (подлежит замене). Проверьте подшипники и при необходимости замените.

Сборка корпуса передачи осуществляется в обратной последовательности. Эти действия повторяются при работе с другими типами автомобилей этой марки (включая ремонт редуктора УАЗ Хантер). Прикрепите кронштейн к раме. Поместите корпус коробки передач на барабан ручного тормоза и, удерживая коробку передач, опустите ее на место через ВОМ.

Перед этим на режущем валу установлена ​​стопорная шайба. Затяните болты и гайки, наденьте крышку рычага и осмотрите работу всех передач. Замените выходной подшипник, снимите рычаги, потяните весь узел под машину и повесьте его на трос. Наденьте выпускной подшипник на коробку и прикрепите пружину. Затем вставьте входной вал и сцепление. Это делается следующим образом:

• переместите коробку вниз и вверх;
• проверните двигатель с помощью маховика;
• поставить узел на место;
• укрепить подушки.

READ Пневмоподвеска На Toyota Hiace Своими Руками

Почему задняя коробка передач проливается на УАЗ

Замените шлицы масла в пазах и вилках первичного вала, замените привод спидометра, кардан, стояночный тормоз, крышку. Вы должны вернуться к поперечному элементу рамы и закрепить кронштейн глушителя на картере коробки передач.

Регулировка и регулировка ручного тормоза, замена масла. При ремонте КПП УАЗ-Охотник будут полезны не только эти действия, но и регулировка штанг. Прикрутите люк к полу, поместите сиденье. Ремонт УАЗ 452 КПП выполнен самостоятельно.

Для работы вам понадобится:

• гаечные ключи от 10 до 22;
• съемник подшипника;
• отвертки (крестовые и плоские);
• утконос (с изогнутым носом и прямой);
• медный штифт;
• кусок трубы в качестве ручки ключа;
• долото и стержень;
• молоток и навесное лезвие;
• небольшие банки для сбора гаек и винтов;
• гаечные ключи от 10 до 36;
• литол;
• красноватый герметик;
• комплект прокладок и замков для автомобиля.

Чтобы правильно отремонтировать редуктор УАЗ 452 самостоятельно, вы должны строго следовать приведенным выше инструкциям. Трудности при ремонте других моделей этой марки могут привести к различному расположению основных частей машины, например, шатунов. Замена масла должна производиться в соответствии со спецификациями данного типа автомобиля.

Ремонт КПП УАЗ 469 своими руками. выполнимая задача для человека, который хочет сэкономить. Другие владельцы УАЗов (например, буханка УАЗ) могут выделить и отремонтировать коробку УАЗ, учитывая разницу в деталях и расположении шатунов.

Источник

Износ и ремонт КПП

В каких случаях эксплуатация машины влечет за собой износ частей коробки, в результате чего требуется ремонт?

1. Пользование авто в запредельных режимах.
2. Эксплуатация УАЗ 469 с неисправным сцеплением.
3. Использование некачественных масел для ведущего моста.
4. Проведение ТО коробки передач непрофессионалом.

Это главные предпосылки, которые могут стать причиной срочного ремонта УАЗ 469.

Для ремонта КПП нужен большой набор инвентаря.

1. Рожковые ключи в 2 экземплярах (на 10, 12, 13, 14, 17, 19, 22). Ключом на 14 нужно отвинтить задний вал от фланца раздатки. Если неправильно воспользоваться этим ключом, можно создать себе огромные проблемы.
2. Торцевые ключи.
3. Профессиональный ключ для плоских гаек.
4. Обычные и крестообразные отвертки.
5. Утконосы для снятия и надевания стопорных колец.
6. Металлический штырь для выколачивания отдельных частей.
7. Для быстрого откручивания гаек и болтов нужен маленький отрезок железной трубы.
8. Качественный керн и зубило.
9. Монтажная лопатка.
10. Тяжелый молоток.
11. Большое количество банок для болтов и гаек, чтобы последовательно размещать детали в процессе работы.
12. Съемник подшипников.
13. Автовладелец, который со вниманием относится к своей машине, может выявить неполадки в работе КПП.
