Расположение датчика холостого хода

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.

Назначение регулятора РХХ

Используется регулятор холостого хода исключительно в электронных системах зажигания:

пропорции топливной смеси в инжекторе составляет бортовой компьютер;
количество бензина или солярки для каждого цилиндра отмеряет ЭБУ;
в электронное зажигание установлены датчики
ДПКВ
(коленвала),
Читайте также: Почему закипает аккумулятор на машине
ДПДЗ
(дроссельной заслонки),
ДМРВ
(воздуха), ДД (детонации), по сигналам которых срабатывает топливный насос и распределяется зажигание по конкретным цилиндрам;
при отпущенной педали газа топливная заслонка закрыта полностью, пропорции топливной смеси нарушены, продукты сгорания засасываются обратно в камеру сгорания из-за разницы давления во
впускном
и
выпускном коллекторе

Назначение РХХ
По результатам сигналов датчика воздуха контроллер принимает решение о дополнительном обогащении топливной смеси воздухом, игнорируя в этот момент показания датчика дроссельной заслонки.

Фишка на РХХ передает сигнал от ЭБУ, в регуляторе холостого хода открывается обводной канал, по которому проходит воздух в инжекторе либо дополнительное топливо в дизеле. Обороты мотора выравниваются, снижается износ поршневой и коленвала

Назначение датчика холостого хода

Назначение РХХ в автомобилях, оснащенных электронной системой зажигания:

Микропроцессорный модуль составляет соотношение воздуха и горючего при создании топливовоздушной смеси в инжекторном силовом агрегате.
Блок управления отмеряет определенный объем бензина или дизельного топлива.
Электронный тип систем оснащается контроллерами коленчатого вала, положения дроссельной заслонки, детонации и расходомером. В соответствии с показаниями этих устройств происходит активация топливного насоса. Зажигание распределяется по конкретным цилиндрам ДВС.
Если водитель отпускает педаль газа, топливная заслонка полностью закрывается. Это приводит к тому, что нарушаются пропорции горючей смеси. Продукты сгорания перемещаются в камеру при появлении разницы в давлении между выпускным и впускным коллекторами.

Датчик холостых оборотов в электронных системах зажигания выполняет функцию регулировки состава горючей смеси во время пуска двигателя. С помощью сигналов, которые отправляет контроллер, микропроцессорный модуль принимает решение об обогащении топлива. При этом он игнорирует показания, которые отправляет регулятор дроссельной заслонки. Датчик передает сигналы по линии. При необходимости в нем открывается свободный канал, по которому проходит воздух. Это приводит к выравниванию оборотов двигателя во время движения или на холостом ходу.

Пользователь Роман Лозовой представил подробный обзор контроллера от производителя Дженерал Моторз для автомобиля Дэу Ланос.

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

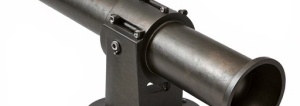

Принцип действия РХХ
Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

ключ поворачивается, включается зажигание;
шток выдвигается до упора, игла перекрывает байпасный канал;
в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Признаки неисправности датчика холостого хода

Основной проблемой будет то, что данная деталь не оснащена каким-либо из видов самодиагностики. На панели управления вы не увидите мигающей лампочки или надписи, которая будет говорить о неисправности РХХ. Все будет зависеть от вашей внимательности, и того как вы чувствуете и слышите свой автомобиль. Признаками, которые свидетельствуют что деталь стоит проверить, будут:

автомобиль начал глохнуть на холостых оборотах (неравномерные обороты холостого хода);
резкое падение или увеличение оборотов во время холостого хода;
при езде на холодном двигателе, обороты не повышаются;
при переключении передачи, автомобиль глохнет.

Причин, по которым РХХ вышел из строя, немного. Как говорили раннее — это достаточно надежная деталь, но все же может выйти из строя. Причин неисправности может быть несколько:

Износ иглы направляющего регулятора.
Обрыв контактов внутри детали.
Засорение иглы по причине некачественного топлива.

Как мы все с вами знаем топливо – одно из самых важных составляющих работы как двигателя, так и автомобиля в целом, и датчик холостого хода не является исключением. Большинство причин поломки детали — это использование бензина с примесями.

О неисправности и неполноценной работе датчика ХХ свидетельствуют любые изменения в работе оборотов двигателя. Если деталь выйдет из строя полностью — вы не сможете завести автомобиль без использования педали газа. А такая процедура скажется негативно на работе транспортного средства в целом. Производители не просто так не рекомендуют использовать такую практику.

Замена датчика холостого хода

Процедура смены выполняется так:

Все действия осуществляются на отключенном моторе.
Выполняется поиск места установки контроллера. От установленного датчика необходимо открутить два монтажных винта. Производится демонтаж вышедшего из строя устройства.
Установка нового регулятора осуществляется в обратном порядке. При выполнении задачи надо зафиксировать контроллер в посадочном месте и до конца затянуть винты. Нельзя, чтобы датчик был зафиксирован неплотно, поскольку воздействие вибраций во время движения приведет к его поломке.
При монтаже надо учитывать, что расстояние между установочным фланцем и контроллером должно составить не более 2,3 см.
Выполняется подсоединение контактной колодки.
После подключения надо произвести активацию зажигания на 10 секунд. Силовой агрегат при этом не запускается. При включении зажигания микропроцессорный модуль выполняет калибровку нового установленного устройства. По истечении десяти секунд допускается запуск двигателя, можно проверять работоспособность регулятора.

Пользователь ОВСЮК представил наглядное руководство по замене контроллера холостых оборотов в автомобиле.

Профилактические меры

Для того, чтобы не столкнуться в будущем с полной неисправностью регулятора, периодически стоит проводить процесс чистки, описанный выше. Насколько часто проводить процесс чистки зависит от того, как активно вы пользуетесь своим транспортным средством. Если автомобиль – рабочий транспорт – рекомендуется раз в год проверять и проводить чистку датчика, если вы пользуетесь им только для себя – достаточно будет раз в два года. Но, конечно же, не забывайте о признаках неисправности детали, если они появились – не откладывайте.
Это поможет вам избежать полного выхода детали из строя и наслаждаться качественной ездой.Вместе с вами мы приходим к выводу, что деталь неприхотлива, проста в своей функциональности и использовании. Не забывайте: своевременное обнаружение неисправности — залог продуктивности работы автомобиля в целом. Полноценная работа двигателя зависит от исправности каждой его составляющей, и, если вы запустите любую деталь, в том числе и датчик холостого хода, — это может привести к более трудоемким процессам ремонта и выходу из строя всего автомобиля.

Проверка датчика холостого хода

Провести диагностику детали достаточно несложно, но обратите внимание на несколько моментов. Первой проблемой может быть снятие детали, большинство производителей крепят датчик ХХ на винты, и в крайнем случае их можно высверлить, но в некоторых вариациях деталь установлена на лак. Если ваш регулятор зафиксирован лаком, будьте осторожны, ни в коем случается не отрывайте его с применением силы, так как можно повредить впускную часть автомобиля. В вашем случае будет правильно демонтировать дроссельный узел полностью и лишь потом отсоединить РХХ.

Самый простой способ проверки конечно же визуальный осмотр. При визуальном осмотре первое, на что стоит обратить внимание — это загрязнение иглы. Так же обратите внимание на состояние контактов и самой дроссельной заслонки.

При обнаружение оборванных проводов их требуется вернуть на место. Припаяйте их и, во избежание коррозии, обработайте лаком.

Будет уместно, по возможности, произвести проверку РХХ мультимером или самодельным тестером. Мультимером вы сможете проверить сопротивление, а самодельным тестером (сделать можно из зарядки мобильного телефона) проверите ход штока регулятора.

Если вы обнаружите что мотор разрушен, полностью выработан шток или изношена конусная игла — деталь потребуется заменить. Не расстраивайтесь из-за этого слишком сильно, стоимость детали будет составлять всего около 1000 рублей.

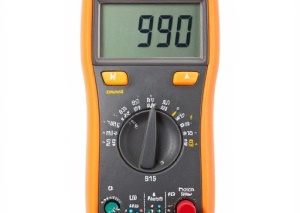

Методика проверки датчика при помощи мультиметра

Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.

Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.

В качестве дополнительной проверки мультиметром контакты можно поменять местами. Датчик, в таком случае, должен показать обрыв электрических цепочек.

ЗАГРЯЗНЕНИЕ ДАТЧИКА ХОЛОСТОГО ХОДА

Часто причиной неправильной работы регулятора холостого хода является его загрязнение. В такой ситуации можно заменить датчик (стоимость которого невелика) или очистить его. Очистка датчика холостого хода проходит в два этапа: Специальным средством (например, которое используется для очистки карбюратора) нужно смочить ватную палочку и ею очистить контакты датчика. Делать это необходимо осторожно, чтобы не повредить их; Остальные детали регулятора можно очистить механическим путем с использованием обозначенного выше средства. Смочите им, например, зубную щетку и аккуратно прочистите иглу, шток, пружину, удаляя накопившуюся грязь.

Причины выхода из строя датчика холостого хода

О неправильной работе РХХ можно судить по следующим критериям:

Отсутствие или неустойчивые обороты холостого хода.
Отключение двигателя во время движения автотранспорта на нейтральной скорости.
При прогреве в холодное время обороты двигателя не подымаются до 1500 .
Также при включении электроприборов возможны проседания оборотов, но это может свидетельствовать и об неисправностях электрической сети автомобиля.

Самая распространенная причина выхода из строя датчика холостого хода, это попадание на него масла из системы выпуска катерных газов, проще говоря, из сапуна. При попадании данной жидкости на иглу датчика, происходит коксование из-за того, что дроссельный механизм постоянно нагревается с помощью водяной системы.

Это происходит довольно быстро и ощутимые неполадки с холостым ходом проявляются все чаще, напрямую зависящие от состояния поршневой системы. В некоторых случаях, если двигатель сильно изношен, рекомендуется до его ремонта отключать из воздушной системы сапун, а вход герметично глушить. Это не только поможет избежать частых чисток регулятора холостого хода, но и поспособствует экономии расхода топлива, ведь помимо попадания в воздушный канал масленых частиц, с картера прорывается углекислый газ, который мешает полному сгоранию топлива.

Еще одна распространенная причина неустойчивого холостого хода — плохая герметизация воздушной системы. Чаще всего повреждаются вспомогательные патрубки на адсорбере, регулятор давления топлива, может лопнуть гофра в районе ДМРВ (датчика массового расхода топлива), который установлен на крышке воздушного фильтра.

Эти неисправности убираются только путем замены. Как правило, при повреждении воздушных каналов наблюдается неровный холостой ход с характерным шипением под капотом или при выдаче постоянно завышенных оборотов.

Если автомобиль намотал большой километраж, более 50 000, то желательно промыть весь дроссельный узел, и по результатам приступить непосредственно к замене самого агрегата холостого хода.

Очистка иглы и обводного канала

Для обеспечения доступа к деталям клапана требуется снятие РХХ по технологии:

отсоединение колодки от разъема;
очистка контактов разъема и штекера ватной палочкой, смоченной WD-40;
откручивание винтов фигурной отверткой;
извлечение регулятора для проверки состояния.

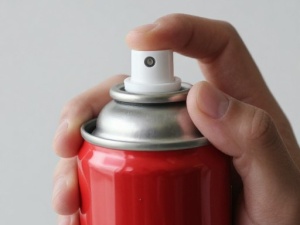

Очистка РХХ

Внимание: Разбирать регулятор не нужно, достаточно обрызгать пружинку и шток с иглой спреем WD-40, дождаться высыхания, прочистив в это же время обводной канал дросселя.

Регулировка производится самим контроллером бортовой сети. Однако для стабильной работы двигателя следует проверить расстояние от посадочного фланца до выступающего конуса иглы. По умолчанию оно должно быть 23 мм.

Нюансы выбора датчика холостого хода

Оригинальный датчик холостого хода имеет маркировку по типу ХХ-ХХХХХХХ-ХХ. Последние две цифры указывают метку совместимости:

нечетные (01 и 03) взаимозаменяемые, четные (02 и 04) также взаимозаменяемые;
между собой эти группы не взаимозаменяемые, то есть, вместо «родного» 02 нельзя эксплуатировать клапан 01 или 03.

Даже в оригинальных регуляторах не помешает дополнительно смазать РХХ смесью литола и WD-40 (пружинка и шток). Поскольку замена РХХ своими руками востребована автолюбителями, существуют контрафактные регуляторы, которые можно опознать по признакам:

на упаковке нет отличительных меток;
стикер желтого цвета на корпусе без рамки;
наконечник иглы темного цвета;
тонкое черное уплотнительное кольцо вместо толстого красного уплотнения;
заклепки корпуса не имеют шляпок диаметром 3 мм;
белая пружина вместо черного изделия с частой навивкой;
корпус короче на 1 мм.

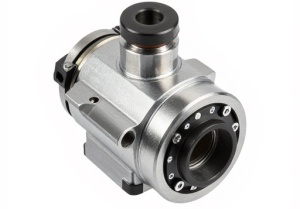

Пример контрафактного РХХ
Поскольку установка всегда производится собственными силами, смажьте шток и пружинку дополнительно для увеличения эксплуатационного ресурса РХХ и всего двигателя.

Таким образом, электромагнитный клапан РХХ ценой 300 – 500 рублей лучше иметь в запасе, чтобы произвести замену в полевых условиях для нормализации холостого хода ДВС. Указанные методы диагностики позволят определить неисправность регулятора и забившегося обводного канала дроссельной заслонки.

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

АКПП Tiptronic — что это такое и зачем он нужен?

Виды неисправностей датчика холостого хода

Наиболее распространённые неисправности ВАЗовского датчика холостого хода следующие:

потеря контакта либо неустойчивый контакт. Основная причина этого кроется в окислении разъёма либо попадании внутрь него влаги. Часто эта неисправность возникает периодически, что затрудняет диагностику;
загрязнение штока, существенно затрудняющего его ход. Обычно это связано с несвоевременной заменой воздушного фильтра;
выход из строя электродвигателя штока. Является одним из симптомов повышенного напряжения в бортовой сети. Или же свидетельствует о низком качестве используемого регулятора холостого хода, что тоже не редкость;
подсос воздуха в связи с разрушением уплотнительного кольца датчика;
износ штока. В этом случае может возникнуть зависание штока в одном положении, его самопроизвольное движение, что негативно отражается на качестве топливной смеси.

Наиболее характерная неисправность, встречающаяся не только на автомобилях ВАЗ, но и на большей части современных иномарок — загрязнение штока. Воздушный фильтр задерживает только крупные частицы пыли, и проникающие через него микроскопические пылинки со временем откладываются на дроссельной заслонке и штоке регулятора. Несвоевременная замена фильтра, использование так называемого «нулевика» и нарушение герметичности только приближают момент выхода регулятора из строя.

В турбированных моторах ещё одной причиной неисправности является износ турбины: при этой поломке масло попадает в воздушный патрубок, где загрязняет буквально всё — дроссельную заслонку, шток регулятора, сам ресивер, воздушные каналы и пр.

Одним из важных моментов в профилактике неполадок является регулярная чистка заслонки — она не только поможет предотвратить возможные поломки регулятора, но и стабилизирует работу двигателя, его отклик на нажатие педали газа. В качестве средства для промывки рекомендуется применять стандартный очиститель карбюратора.

Важно знать, что при критическом загрязнении штока датчика создаётся повышенная нагрузка на электродвигатель, которая может привести к выходу его из строя. Также на некоторых моделях ЭБУ замечена довольна слабая защита от повышенного потребления, что становится причиной перегорания резистора блока электронного управления. Несмотря на относительно невысокую стоимость самого резистора, восстановление блока является весьма дорогостоящей процедурой, тем более что для определения этой неисправности необходимо проведение диагностики с использованием специального оборудования.
