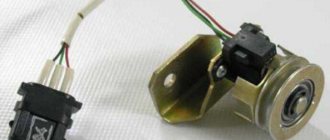

Особенности датчика фаз (ДФ), замена и установка


Здравствуйте, уважаемые автомобилисты! Продолжим теоретическую работу по тюнингу двигателя. Если более конкретно, то тюнингу распредвала. Вы уже сделали выбор спортивного распредвала. Уже поняли, что без разрезной шестерни, все усилия по оптимизации фаз газораспределения напрасны.

Для чего нужен датчик фаз и как он работает

Датчик положения распредвала определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт. Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Определение неисправности

Если ДФ вышел из строя, при холостом ходу может возникать определенная неустойчивость в работе двигателя. Также наблюдается троение двигателя, увеличивается расход топлива.

Все это обусловлено тем, что на бортовой компьютер, то есть на электронный блок управления, не поступают данные относительно угла зажигания в тот или иной момент работы мотора. Если сигнал от датчика не идет, ЭБУ переходит в аварийный режим работы, то есть функционирует по заранее заданной программе.

При этом обязательно возникают ошибки, обозначаемые кодами 0343 или 0340 .

Предварительные мероприятия

Если вы обнаружили первичные симптомы, свидетельствующие о неисправности ДФ, есть несколько рекомендаций по предварительной работе. Они позволят вам определить визуально, что может являться причиной неполучения бортовым компьютером информации.

Что осмотреть

Зачем

Проверьте ДФ на предмет наличия внешних повреждений

Повреждение корпуса устройства — явная причина поломки

Контакты на наличие влаги

Как проверить датчик фаз 2114

Проверить датчик можно с помощью вольтметра. Ниже представлены несколько вариантов проверки датчиков фаз.

Проверка датчика фаз 21110-3706040

Проверка датчика фаз 2114

Необходимо выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9Uпит.

Далее к торцу датчика подносим пластину и смотрим на работу датчика. Он должен сработать. Определить это можно на контакте B. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.

Убираем стальную платину от торца датчика и снова замеряем напряжение, оно должно быть измениться до значения не менее 0,9Uпит.

Проверка датчика фаз 21120-3706040

Как проверить датчик фаз 2114

Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» должно быть не более 0,4В.

Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте «В» датчика должно измениться и быть не менее 0,9Uпит.

Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не более 0,4В

Признаки поломки

Смотрите также

Есть несколько признаков которые коственно свидетельствуют о поломке датчика фаз:

  1. Рост расхода топлива.
  2. Изменение динамики разгона.
  3. Неполадки самодиагностики машины.
  4. «CheckEngine» или ошибки 0343 и 0340.

Последнее происходит когда датчик фазы на ВАЗ 2114 умирает окончательно.

Алгоритм выявления машиной внутренней ошибки следующий:

  1. Ключ поворачивается в позицию «Зажигание».
  2. Включается стартер и ЭБУ отправляет запрос в датчик на впрыск.
  3. При отсутствии ответа ЭБУ переключает машину в режим парного впрыска.

Машина едет, но впрыск контролируется только данными полученными с ДКПВ. Нормально ездить на машине без датчика невозможно, но не спешите его менять сначала необходимо его проверить.

Если вы заметили один из признаков данной поломки необходимо проверить работоспособность прибора, делается это при помощи мультиметра (универсальный автомобильный электротестер). Он недорогой и пригождается часто лучше его купить.

На 8-ми клапанные ВАЗ 2114 устанавливают датчик модели 21110-3706040, его проверка производится самостоятельно без необходимости обращения к специалистам.

  1. На мультиметре один щуп присоединяем к контакту «Е», второй к «В», на первом необходимо выставить напряжение 13,5 В, а на втором 0,9 В. Мультиметр должен пребывать в режиме V1.
  2. Замыкаем схему на вышеуказанных контактах и подносим к торцу механизма металлический предмет (проще всего — отвертку). Если прибор работает нормально то контакт «В» покажет падение напряжения до 0.4 В в момент появления отвертки и моментальное возвращение на 0,9 когда металлический предмет убирают. Если показания отличаются то в проблеме виноват датчик и его нужно менять.

Сколько стоит датчик фаз

В зависимости от производителей, стоимость датчика различна. Прежде чем задуматься о замене датчика, необходимо снять и посмотреть какой датчик установлен у вас с завода.

  • Датчик фаз /2110/ (распред.) 8 кл. (v 1.5) (Автоэлектроника г.Калуга) от 250 руб
  • Датчик фаз /2110/ (распред.) 8 кл. (v 1.5) (BAUTLER) цена от 300 руб
  • Датчик фаз /2112/ (распред.) 16 кл. (v 1.6) (Автоэлектроника г.Калуга) от 300 руб
  • Датчик фаз /2112/ (распред.) 16 кл. (v 1.6) (BAUTLER) цена от 250 руб

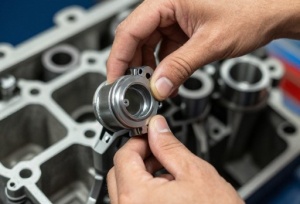

Как заменить датчик фаз своими руками

Если вы точно уверены, что датчик фаз неисправен, заменить его можно самостоятельно. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Замена

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.


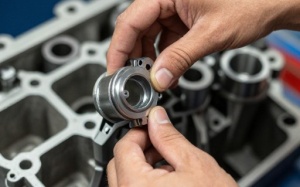

Демонтированный ДФ

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

  1. Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
  2. Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.
  3. Открутив крепежный элемент, извлеките датчик распределительного вала.
  4. Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.
  5. Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
  6. Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
  7. В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
  8. В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
  9. Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.


Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

  1. Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
  2. Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
  3. Снимите решетку радиатора.
  4. Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
  5. Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
  6. При обнаружении дефектов на старом датчике, поставьте на его место новый.
  7. В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка работоспособности

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

  • Вернуть на аккумулятор минусовую клемму;
  • Запустить двигатель;
  • С помощью сканера или контроллера проверить машину на наличие ошибок;
  • Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
  • Проверить приборную панель, чтобы там не горела лампочка Check;
  • Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.
