Типы осветительных приборов

Для установки в передние фары ВАЗ 2114 используются двухнитевые лампы с цоколем H4, мощность которых составляет 60/55 Вт. Они выполняют одновременно функции дальнего и ближнего света. Это позволяет уменьшить размер фар, снизить нагрев. Однако, такая универсальность имеет и отрицательные стороны. Если перегорит одна нить, то другая еще может работать. Но, поскольку ездить без ближнего или дальнего света нельзя, приходится менять частично работающий светильник. При этом, лампочки в фары всегда устанавливают парами, чтобы получить одинаковый режим свечения левой и правой сторон. Получается, что из-за одной перегоревшей нити придется менять две лампы, что неэкономно.

На заводе-изготовителе устанавливают галогенные лампы. Это модификация обычных ламп накаливания, в колбы которых помещены пары галогенов — йода и брома. От этого возникает возможность увеличить нагрев спирали и повысить яркость свечения. Однако, возрастает и температура колбы, которую приходится делать из кварцевого стекла.

Кроме галогенных ламп в фары автомобиля ВАЗ 2114 устанавливают:

лампы накаливания. Они дешевые, но тусклые и недолговечные. В настоящее время практически не используются;
ксеноновые светильники. Обладают увеличенной яркостью, поскольку светится дуга плазмы. Нити накаливания не имеют, поэтому более устойчивы к нагрузкам. Недостатком ксенона является необходимость в использовании блока розжига, который занимает лишнее место;
светодиоды. Это сравнительно новые лампы, которые успели завоевать предпочтение большинства автолюбителей. Они безопасны, напряжение питания всего 12 В. Срок службы составляет д 50000 часов (галогенные — до 2000). Практически не нагреваются. Недостатком является направленное излучение светового потока. Если галогенные или ксеноновые образцы равномерно светят во все стороны, светодиодные лампы излучают в одном направлении, поэтому используют сразу по нескольку кристаллов, установленных на цилиндрическом основании. Помимо этого, светодиоды оснащены рассеивающими линзами, равномерно распределяющими поток во все стороны.

Модернизация фар

Киржач в отличие от Бош имеет более удобную конструкцию, позволяющую при желании доработать и модернизировать продукцию, улучшая ее работу. Для этого необходимо внести небольшие изменения в детали комплектации, что позволит улучшить качество и пространство светового луча. Говоря проще Киржач более удобен, для автомобилистов, имеющих возможность внести свои коррективы и доработать продукцию производителя.

Чтобы провести процедуру доработки модели Киржач, необходимо ее снять, для этого необходимо провести следующие действия:

Разборка фары. Необходимо для начала отсоединить стекло. Старайтесь быть максимально осторожными, чтобы не повредить стекло, т.к. оно посажено при помощи герметика.
Отсоединить отражательную накладку, путем откручивания трех крепящих болтов.
Полностью разбирать фару по частям не нужно, т.к. нас интересуют только модули.

Переходим к процедуре модернизации модели Киржач, причем сделать это можно разными способами:

Перемещение линзы к отражателю. Этот процесс позволит изменить угол падения светового луча, так как нужно. Перемещая линзу имейте в виду, что шторка должна быть на одном расстоянии, 50 – 51мм. Затем делаем измерения, для перемещения линзы ближе к отражателю на 10 мм. Затем отпиливаем по отметке и закрепляем линзу обратно в модуль, модуль стал более коротким.

Важно знать, что сильное приближение линзы приведет к ее перегреву, поэтому оптимальный вариант приближения линзы на 10 мм обеспечит нужную ширину светового пучка и соответственно высоту.

Модернизируем шторки. Изготовление шторки является очень важным этапом работы. Для начала делается шаблон шторки и переносится на металл максимально аккуратно, не допуская появления неровностей.

Крепить готовую шторку необходимо непосредственно к отражателю модуля. Затем модуль собирается, и световой луч фокусируется, путем перемещения линзы.

Монтаж модуля непосредственно в фару имеет некоторые нюансы. Из-за укорочения корпуса модуля он располагается глубже, поэтому накладка декоративного типа помешает рассеиванию света. Таким образом, лучше крепить модуль при помощи 2-х болтов, которые закрепят корпус и отражатель и так же закрепляют модуль внутри фары. Нюанс заключается в том, что обе гайки стягиваются одновременно и довольно сильно.

На заметку, модуль необходимо установить ровно, иначе фара начнет светить не в том направлении, в котором нужно, и регулировка ничего не даст. Важно проверить работу фары до посадки стекла фары на герметики.

Кольцо модуля необходимо сточить. Эта процедура относится только к стачиванию краев на модульном корпусе. Если уменьшить края кольца на 1 мм, оно не будет мешать проникновению света.
Изменение формы отражателя, для увеличения ширины светового луча.

Если фары светят недостаточно хорошо, можно прибегнуть к самостоятельной модернизации любым из перечисленных способов, или всеми вместе. Если фары Бош более сложной конструкции, то модель Киржач имеет более простую сборку, что позволяет их модернизировать своими руками.

Виды фар

Блок фара на ВАЗе может иметь два варианта конструкции:

Bosch (БОШ);
Киржач.

Внешне они очень похожи. Специалисты различают их по мелким деталям — форме арок блендера или светорассеивателя поворота. У Киржача узкий длинный отражатель с перегородкой и без верхней стенки. У Боша есть стенки со всех сторон, а отражатель короткий. Для неопытного человека отличить эти конструкции проще по форме заглушки с обратной стороны блок-фары — у продукции фирмы Бош она одна и выполнена в виде овала. Эти тонкости доступны не всем, а только опытным автолюбителям.

Важно! Принципиальной разницы в конструкции у них нет, но установить одну вместо другой не получится. Поэтому следует знать, какие именно фары подойдут к кузову данного автомобиля, чтобы не оказаться в сложном положении при покупке. Кроме этого, фары Киржач сложнее разбирать, чем Бош.

Существуют также китайские аналоги блок-фар для ВАЗ 2114. Они могут иметь любую форму, поскольку общим стандартам они не подчинены. Приобретение таких изделий — большой риск. Можно с равной долей вероятности получить подходящие фары, или заиметь не соответствующие форме гнезд осветительные приборы.

Основные отличия

С первого взгляда не понятно, что эти фары абсолютно разные, но стоит столкнуться с необходимостью замены любой из фар, появляется риск приобрести модель, которая абсолютно не подходит и будет отличаться от второй фары.

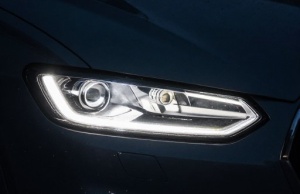

BOSCH или Киржач

Отличие фар Бош и Киржач:

Чтобы заменить лампочку в основном освещении, необходимо под капотом на фаре Бош отсоединить кожух черного цвета, имеющий форму круга. В фаре Киржач кожух прямоугольный и закреплен винтами в количестве две штуки.
Различаются фары по рисунку стекла, кроме этого каждая из них имеет знак фирмы изготовителя. В комплектации Бош есть рамка для стекла, ее замена не потребует полного разбора фары.
Различия также есть и в креплении поворотников. Поворотник Киржач оснащен двумя креплениями, имеет центральную защелку и натяжитель пружинный. Поворотник Бош также оборудован двумя креплениями и пружинным натяжителем, но не имеет защелки. Это свидетельствует о том, что поворотник одной фирмы не заменить моделью другой фирмы, полностью исключена взаимозаменяемость.
Отражатель также имеет существенные отличия. У фирмы Киржач отражатель узкой и длинной формы с внутренней перегородкой разделяющий луч света пополам. Причем верхняя стенка в отражателе отсутствует. Бошевский отражатель более короткой и широкой формы, им оборудованы все стенки модели.

Учитывая более сбалансированный и качественный Бошевский отражатель, свет модели более яркий и насыщенный в отличие от модели оппонента. Также для достижения большего эффекта допускается замена лампы на более качественную, и обязательно необходимо провести процедуру по регулировке.

Производители ламп для ВАЗ 2114

Поскольку лампы с цоколем H4 используются в фарах многих моделей от разных производителей, выпуском подобных светильников занимаются все фирмы-изготовители автоламп. Среди них можно назвать следующие компании:

Всемирно известная голландская компания, известная невысокими ценами и хорошим качеством продукции;
Немецкая компания с давней историей и богатым технологическим опытом;
Narva. Это еще один производитель из Германии, известный качеством и долговечностью продукции;
Bosh. Еще одна немецкая фирма, не нуждающаяся в особых представлениях;
Компания, базирующаяся в Гонконге и Германии. Выпускает широкий ассортимент надежной осветительной техники.

Лучшие лампы для ВАЗ 2114

Рассмотрим, какая лампочка ближнего света может быть использована для установки в блок-фары автомобиля ВАЗ 2114:

Bosh А 12-60+55 ВАЗ H4 plus 60;
Osram H4 Night Breaker Unlimited +110%;
General Electric H4 12V 60/55W P43t GE;
Philips H4 3700K X-treme Vision +130%;
Koito WhiteBeam III Premium 4500K.

Этот список далеко не полный, однако, простое перечисление не имеет смысла. Важно учитывать, что все модели ламп обладают своим назначением и спецификой. При покупке надо выбирать образцы для существующих условий и нагрузок.

Основные выводы

В блок-фарах ВАЗ 2114 по умолчанию стоят галогенные лампы с цоколем H4. Это двухнитевые конструкции, в которых одна нить отвечает за дальний, а другая — за ближний свет. Кроме галогенных, могут быть использованы:

лампы накаливания;
ксеноновые;
светодиодные лампы.

Большинство пользователей предпочитает светодиоды, но по правилам необходимо использовать штатные галогенные конструкции. Свои мысли о лампах для ВАЗ 2114 излагайте в комментариях.

Автомобильный светЛампы дальнего света Лада Приора: лучшие модели и пошаговая инструкция замены

Автомобильный светЛучшие лампы для Опель Астра h: производители, маркировка, таблица используемых

Расшифровка маркировки фар

Маркировка фар имеет большое количество полезной информации, которую не все умеют правильно читать. Маркировка ксеноновых фар эта единая для всех ведущих производителей автомобильной оптики: AL, Bosch, Depo, Hella, Koito, Ichikoh, Oсвар, Sylvania, Stanley, Valeo, ZKW. Маркировка фар dcr hcr может быть расположена как на корпусе фары, так и на покровном стекле.

Значения категорий (маркировка фар головного света):

С — ближний свет, R – дальний свет, H – только с галогенной фарой, HCR – ближний и дальний с галогенной лампочкой, DC – ближний ксенон, DCR – дальний и ближний ксенон, PL – пластмассовый рассеиватель, S – лампа-фара (цельностеклянная), B – противотуманная фара, A – габаритный огонь. 02 – код официального утверждения. Если на фаре присутствует стрелка, то такую фару используют специально для левостороннего движения, а без стрелки для правостороннего. А если стрелка на двух сторонах, значит, ее можно использовать для лево- и правостороннего движения. У каждого транспортного средства должен быть указан начальный угол наклона ближнего света на корпусе фары, или на специальной табличке под капотом, или на общей заводской табличке. Обычно начальный угол составляет 1,0-1,5 %. Обязательно должен быть корректор угла наклона, так как при загрузке автомобиля начальный угол меняется. Сигнал торможения имеет обозначение S1 (красного цвета). Сигнал задних габаритных огней обознается R (красного цвета). Общее обозначение лампы для сигнала и габарита R-S1. Дополнительный стоп-сигнал имеет обозначение S3 (красного цвета). Обозначение переднего указателя поворота 1, 1b, 5- бокового, 2а-заднего (излучают оранжевый свет). Поворотники бывают и прозрачного цвета (белого света), но светят они оранжевым за счет оранжевых ламп внутри. На автомобилях, которые предназначены специально для североамериканского рынка, нет европейской маркировки светотехники. Указатели поворота на «американцах» красного цвета, но бывают и другие комбинации, например, оранжевые, а задние красные. У канадских моделей присутствуют оранжевые поворотники, но отсутствуют боковые указатели поворота. Также у них нет противотуманных фонарей, которые обязательны в Европе. Световозвращатели обозначаются- ІА. Боковые световозвращатели имеют оранжевый цвет. Фонарь освещения заднего номера имеет обозначение L. Обязательны боковые габаритные огни на длинномерных транспортных средствах длиной свыше 6 метров. Они имеют оранжевый свет и обозначение SM1 и SM2 (для легковых автомобилей). А для задних красный свет. На прицепах нужно устанавливать светоотражатель треугольной формы, имеющий обозначение ІІІА и контурные огни. После буквы «Е» следует цифра той страны, в которой фары были утверждены. Ниже расшифровка основным стран, которые утверждают автомобильную оптику: 1. Германия, 2. Франция, 3. Италия, 4. Нидерланды, 5. Швеция, 6. Бельгия, 7. Венгрия, 8. Чехия, 9. Испания, 10. Югославия, 11. Великобритания, 12. Австрия, 13. Люксембург, 14. Швейцария, 16. Норвегия, 17. Финляндия, 18. Дания, 19. Румыния, 20.Польша, 21. Португалия, 23. Греция
