Как найти обрыв провода в авто

Люди давно живут в окружении электрических приборов, которые незаметно входят в жизнь каждого человека с самого детства. Электронные часы, электрочайники, телефоны, компьютеры, автомобили — незаменимые помощники человека в быту и на производстве. Но иногда устройства ломаются, и приходится их проверять и чинить. Ничего сложно в этом нет, если уметь пользоваться измерительными приборами и знать, например, как прозвонить проводку в машине мультиметром или как проверить целостность электрической цепи.

Общие сведения

Чтобы найти разрыв проводов ,совсем не нужно быть профессиональным электриком. Достаточно иметь измерительное устройство — мультиметр. Мультиметр — это многофункциональный измерительный прибор с собственным источником напряжения. Аппарат умеет измерять напряжение в цепи, величину силы тока и значение сопротивления. Многие мультиметры применяют для проверки целостности соединения в цепи.

Если соединение найдено, то при наличии встроенного динамика прибор издает звуковой сигнал. Отсюда и произошел термин «звонить». Прибор звонит, если есть соединение. А также мультиметр может указывать, что связи между элементами нет, и помогает определить короткое замыкание. С помощью тестера проверяются всевозможные радиодетали: резисторы, транзисторы, диоды, реле, конденсаторы и так далее.

Прозвонка проводника базируется на законе Ома для участка электрической цепи. Закон Ома утверждает, что сопротивление элемента равняется отношению поданного напряжения к величине силы тока на участке электросети. Сопротивление измеряется в Омах. Сопротивление в один Ом говорит о том, что через проводник протекает ток равный одному Амперу при заданном напряжении в один Вольт. На основании высчитанных данных о сопротивлении и делаются выводы о результатах прозвонки.

То есть на мультиметре выставляется некоторое напряжение, а по шкале прибора определяется величина тока и высчитывается сопротивление. Другими словами, мультиметр является источником напряжения и амперметром для измерения силы полученного тока.

Проверка электропроводки

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

Читать дальше: Как сделать отрицательный развал задних колес

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Поиски необходимо выполнять в определенном порядке, при включенном напряжении. Но эта операция будет невозможна при наличии КЗ, поскольку предохранитель сразу же сгорает. Поэтому вместо предохранителя используется потребитель с высокой мощностью, например, лампа на 55 Вт. К ее выводам подключаются провода при помощи клемм. Другие концы проводников подключаются вместо предохранителя, также с помощью клемм. Лампочка подключается последовательно, чтобы ток проходил через нее, а сама она располагается в пределах прямой видимости.

Если в проверяемой линии автомобильной проводки присутствует короткое замыкание, то в момент включения лампочка загорится ярким светом на полную мощность. Когда она подключена к исправной линии, то свечение будет тусклым, поскольку ток на этом участке имеет номинальное значение. Так методом исключения можно поочередно узнать состояние всех потребителей.

Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Тем не менее, тестером, если он есть в наличии, можно проверить участки, находящиеся в свободном доступе и существенно сократить поиски. Эти задачи уже более сложные и требуют вмешательства квалифицированных автомобильных электриков. Кроме того, водителю потребуются знания и навыки разборки и сборки различных элементов авто, правила пользования обычным и специальным инструментом.

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» – кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

1. если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
2. проверить исправность предохранителя;
3. проверить исправность реле;
4. проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Читать дальше: Момент затяжки тормозного суппорта

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

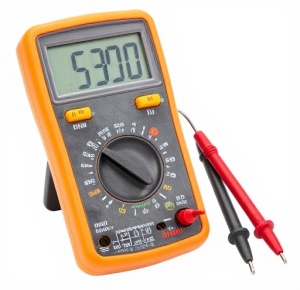

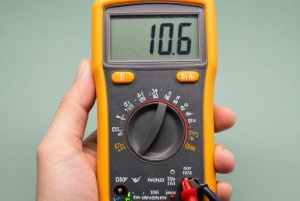

Устройство прибора

Устройства могут различаться по внешнему виду, но принципиально мультиметры делятся на аналоговые аппараты и цифровые приборы.

Аналоговые приборы уже постепенно вытесняются с рынка цифровыми, но в домах у многих домашних мастеров еще можно встретить аналоговые устройства.

Такие аппараты снабжены индикаторным экраном со шкалой и стрелкой. Преимуществом этих моделей является наглядность показа измерений. Отклонение стрелки визуально легче оценить, чем мелькание цифр на электронном табло цифровых приборов. Часто при прозвонке необходимо оценить примерные показатели сопротивления или, вообще, его наличие или присутствие, поэтому аналоговые устройства подходят для большинства практических работ.

Цифровые мультиметры имеют более сложную электронную начинку и цифровой дисплей. Этот тип устройств используют в основном на производстве и в промышленности.

Корпуса всех мультиметров имеют выходы для двух щупов. Это два провода в изоляции, заканчивающиеся иглоподобными металлическими насадками. В ряде случаев на насадки надевают специальные зажимы, так называемые «крокодилы». При выборе прибора нужно особое внимание уделять качеству щупов. От них зависит правильность измерений.

Провода должны быть гибкими с прочной пайкой и хорошо держаться в гнездах устройства. Часто бывает, что внешне эффектные щупы неудовлетворительного качества с плохими техническими характеристиками.

Принцип действия

Для аналогового типа прибора не требуется собственный источник питания. Его принцип работы такой же как у амперметра, и работает аналоговое устройство лучше всего в диапазоне радиоволн и электромагнитных полей. Внутри корпуса прибора находятся индукционные катушки, и когда щупы касаются проводника, то в катушках начинает образовываться ток. Созданное магнитное поле отклоняет индикаторную стрелку на некоторый угол. Величина этого угла зависит от силы возникшего тока, и стрелка по нарисованной шкале указывает значение измерений.

В цифровых приборах размещена текстолитовая печатная плата, на которой расположена цифровая микросхема, отвечающая за обработку полученных данных. Для работы электросхемы и экрана цифровые устройства питаются от батарей или от внешнего источника питания.

Цифровые мультиметры обладают меньшей погрешностью измерений и имеют более точные показатели, чем их аналоговые коллеги.

На передней панели мультиметра имеется переключатель, который выбирает режим измерений. Переключатель задает масштабный коэффициент, определяющий значение на шкале устройства.

Аналоговые приборы имеют два типа шкалы:

• Равномерная индикация.
• Логарифмические показатели.

Равномерная шкала очень чувствительная к перегрузкам, поэтому на переключателе сначала устанавливают большое значение масштабного коэффициента, который постепенно уменьшают. Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.

Таким образом, основными узлами мультиметров являются:

• Дисплей для показа измеряемых значений.
• Разъёмы для щупов и сами щупы.
• Переключатель различных режимов и диапазонов.

Поиск неисправностей в электроцепи автомобиля

Если в автомобиле не работает какой-то узел, то в первую очередь необходимо проверить электрическую цепь. Нет особых различий между тем как прозвонить мультиметром разные провода в различных автомобилях, кроме высоковольтного кабеля.

Сначала убеждаются, что есть напряжение в цепи неработающего блока:

• Мультиметр настраивается переключателем на измерение напряжения.
• Щуп мультиметра присоединяется к массе машины или на минус аккумуляторной батареи. Особенностью питающей пары в автомобиле является то, что минусовый кабель или очень короткий, или вообще отсутствует.
• Оставшийся щуп касается подводящего кабеля. Провод должен быть отсоединен от клеммы устройства.

Если индикатор тестера показывает наличие напряжения, то значит, провод целый. По аналогии прозваниваются все провода узла. При поврежденном проводе шкала мультиметра показывает ноль.

Необходимо учитывать, что в некоторые участки автомобиля напряжение подается только при включенном ключе зажигания.

При завершении проверки наличия напряжения проверяют величину силы тока. Прибор переводится в режим амперметра, переключатель в диапазон измерения до десяти ампер. Все устройства автомобиля нужно выключить, а тестер правильно подсоединить в электрическую сеть автомобиля. Для этого мультиметр подключают между плюсовым контактом аккумуляторной батареи и проверяемым узлом. Экран прибора должен отобразить найденное значение силы тока, оно должно соответствовать потреблению постоянно включенных устройств машины. При превышении значения силы тока от нормы делают вывод о его утечке.

В этом случае начинают проверку устройств, не входящих в стандартную комплектацию автомобиля, и места, где проводка входит в состав подвижных механических узлов.

Опытные мастера выявляют зоны с падением силы тока, ориентируясь на показания мультиметра при поочередно вынутых предохранителях. Тогда проверяют искрение на контактах.

При обнаружении неправильно ведущего себя провода, его прозванивают для проверки целостности, а затем измеряется его сопротивление.

Одним из ответов на вопрос, как прозвонить провода мультиметром, является измерение сопротивления каждого из проводов узла. Номинал наносится на оплетке, и к проводу подключают тестер в режиме омметра. Обычно диапазон значений сопротивлений автомобильной проводки колеблется от 3.5 до 9.9 кОм. Разница между измеренным элементом и нормой не должна быть больше четырех килоом.

Проверка бронепровода

Питающие пары автомобиля состоят из высоковольтного провода системы зажигания. Перед тем как прозванивать мультиметром силовой провод, проводят визуальную диагностику при работающем моторе. При зажигании свечей напряжение доходит до нескольких тысяч вольт.

Поэтому при пробое высоковольтной изоляции возникает искра на расстоянии три-пять миллиметров от поврежденного участка. В этом случае, если изоляция повреждена, то искрообразование сопровождается пробоем на двигатель, и свеча не выполняет свою функцию. Если диагностика проводится в помещении или на темной улице, то пробой четко виден. Заряд от неисправного участка может разогревать изоляцию вплоть до её возгорания.

Причиной неисправности может быть повреждение контактного узла. В этом случае сопротивление центральной жилы возрастает. Во время коррозии из-за уменьшения толщины некоторые проводки в жгуте разламываются, и высокое сопротивление препятствует силе тока достичь необходимого уровня. Напряжение, в свою очередь, не подается к электродам зажигательных свечей.

Проверка высоковольтного кабеля отличается от того, как прозванивать провода мультиметром, потому что сила тока в кабеле маленькая. Это связано с очень высоким напряжением, которое проходит по силовому проводу. Поэтому такие провода имеют толстую изоляцию и малый диаметр сердечника. В режиме зуммера мультиметр не отличит целый провод от поврежденного.

В таком случае измеряют сопротивление. Для начала визуально просматривают соединение контактных групп. По статистике, обрывы чаще всего происходят именно в местах контактов.

Затем зачищают контакты наждачной шкуркой от коррозии и окислительного слоя, чтобы избежать погрешности при замере. Мультиметр переводится в режим измерения сопротивления при диапазоне замеров — до десятка кОм. Руки не должны соприкасаться с проводами и контактами. Неповрежденный бронепоезд имеет сопротивление от 3,5 кОм до 10 кОм. В любом случае лучше всего найти данные сопротивления в технической документации и сравнить с полученными. Разница не должна составлять более десяти процентов.

Если под рукой нет инструкции, то прозванивают поочередно несколько проводов. Разброс величин сопротивления каждого из элементов не должен составлять более чем два—три килоома.

Непосредственно во время замера, когда кабель скручивают, растягивают или гнут, сопротивление не должно «прыгать».

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Проверка сопротивления

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар.

Ниже подробно описано как как проверить провод мультиметром и без него.

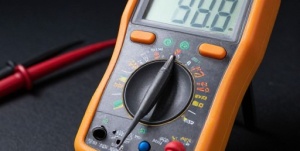

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

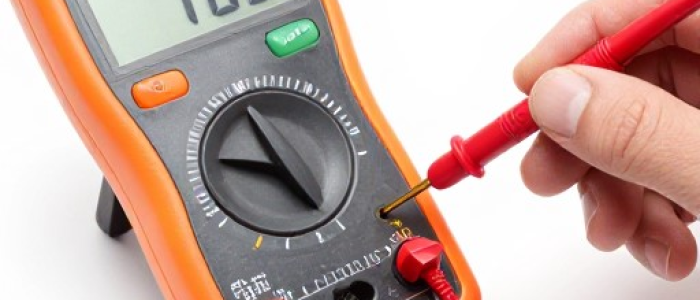

• перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;

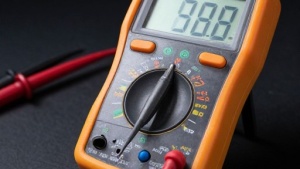

• подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;

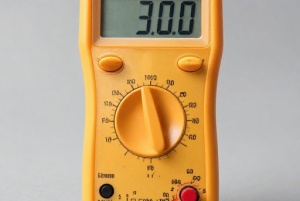

Как подключать щупы

• включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;
• закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;
• взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
• в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

Схема устройства с лампочкой

• классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
• обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
• пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва проводов или его целостности нужно проводить без подачи напряжения 220 В на проверяемый провод. Иначе прибор выйдет из строя.

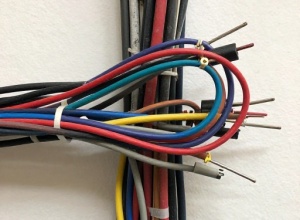

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

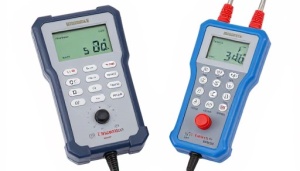

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

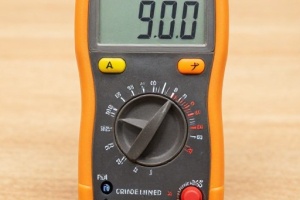

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

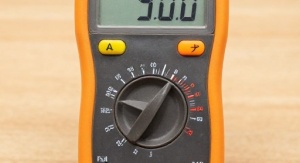

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

• U — символ напряжения;
• В — обозначает вольты, это тоже мера напряжения;
• I — это ток, при установке ручки на это обозначение будет измерена сила тока;
• А — амперы, мера силы тока;
• Ω, R — символ сопротивления;
• Ом — мера сопротивления, Омы;
• -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
• Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы

или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

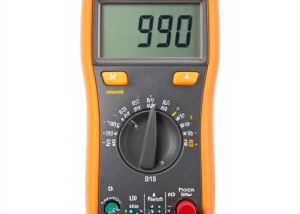

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Читать также: Как работает ударный гайковерт

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

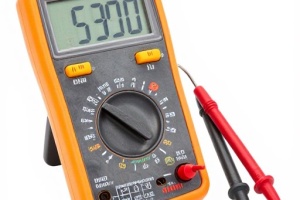

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Приборы для поиска неисправностей в электропроводке

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

• Если обрыва нет — мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
• Если в проводке обрыв — звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

• Потребителя – электрооборудования, устройств, предохранителей, блоков.
• Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Читать также: Как правильно подсоединить трехфазный двигатель

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).

• Если короткого замыкания на участке цепи нет — прибор не будет подавать звуковых сигналов.
• Если есть короткое замыкание — мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Причины КЗ в автомобильной проводке

Основной причиной любых коротких замыканий является поврежденная изоляция проводников или неисправные потребители электроэнергии. В некоторых случаях замыкание возникает по таким причинам, о которых водитель даже не догадывается.

В современных авто имеется большое количество электроприборов, подключенных к сети. В процессе эксплуатации они постепенно изнашиваются, у них деформируются и ломаются контакты, расплавляется внутренняя изоляция и т.д. Если такое случилось, необходимо найти причину, то есть неисправный прибор, вызвавший короткое замыкание. Придется поочередно проверять все компоненты, но в первую очередь следует обращать внимание на явные признаки неисправности.

Короткое замыкание в машине, произошедшее из-за нарушенной изоляции, прежде всего связано с неправильной прокладкой проводов. Жгуты могут соприкоснуться с раскаленной трубой глушителя, а отдельные провода нередко пережимаются какими-либо предметами во время проведения ремонта. Некоторые детали автомобиля буквально окружены проводами, поэтому о поврежденной изоляции никто не догадывается до самой поломки.

Читать дальше: Инструкция по эксплуатации hyundai tucson 2018

Существует отдельная категория причин, никак не связанных с электрическим током. На первый взгляд все находится в целости, но, тем не менее, замыкание присутствует. Нередко такие ситуации возникают в определённых условиях, после установки дополнительных деталей и оборудования.

Особенно часто это происходит в районе колесных арок или в задней части кузова. Во время монтажа используются саморезы, которые попадая внутрь пространства повреждают изоляцию проводов, хотя снаружи это совсем незаметно. Вполне естественно, что такую неисправность обнаружить очень проблематично. Поэтому перед началом тюнинга и других работ следует изучить электрическую схему и точно установить места прокладки тех или иных проводов.

Следует особенно отметить причину, связанную с недостаточными знаниями и квалификацией водителя. Человек берется за самостоятельный ремонт, считает, что все делает правильно, а в конце концов его действия приводят к замыканиям. Многие из них проявляются не сразу, а по мере включения некоторых видов оборудования. Это происходит из-за неправильного подключения проводов по незнанию или ошибке. Поэтому автолюбителям нужно быть внимательными при работе с проводкой и следить за состоянием предохранителей, защищающих от коротких замыканий.
